自行车弧形挡泥板结构三维设计

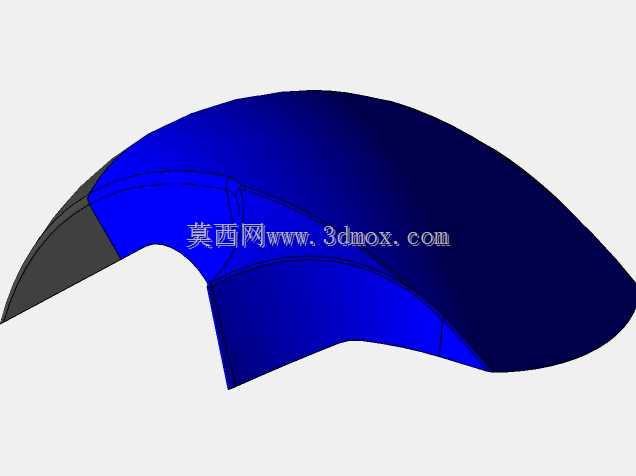

　　日常通勤、休闲骑行场景下，自行车挡泥板是直接影响骑行体验的外露防护部件，尤其在湿滑路面、积水路段骑行时，车轮带起的泥水、砂石如果没有有效遮挡，会直接甩到骑行者的后背、裤腿位置，同时也会减少泥水飞溅到车架、传动部件上的量，降低泥沙对链条、飞轮等传动件的磨损速率。这款弧形挡泥板的结构设计，首先围绕车轮的转动轨迹做包覆边界规划，整体采用大弧度曲面构型，曲面曲率完全匹配常规26寸通勤自行车轮的外圆轮廓，安装后与轮胎外表面保持均匀的间隙，既不会在车轮转动、小幅形变剐蹭到挡泥板内壁，也不会因为间隙过大导致泥水从缝隙处甩出。从结构细节来看，挡泥板主体采用等壁厚的壳体设计，壁厚控制在2mm左右，兼顾结构刚性与轻量化需求，不会额外增加过多的整车重量；

　　靠近车轮前端的位置做了收窄的切边处理，避免转向时挡泥板与前叉、刹车结构发生运动干涉，后端延伸长度覆盖到车轮水平中心线以下15度的范围，刚好能够承接车轮高速转动时带起的泥水抛射轨迹，从根源上阻挡泥水向上飞溅。安装点位的设计上，挡泥板预留了两处安装固定位，一处位于前端靠近前叉桥的位置，适配常规通勤车的前叉安装孔位，另一处位于挡泥板中部的加强筋位置，可通过支撑辐条连接到车轴部位，两点固定的结构能够保证车辆在颠簸路面行驶时，挡泥板不会出现大幅晃动、移位的情况。曲面过渡区域全部做了圆角顺滑处理，没有尖锐的棱角，一方面是避免安装、维护过程中划伤操作人员，另一方面也能减少骑行过程中的风阻，同时让泥水能够顺着曲面顺滑流下，不会在结构棱角处积留泥污。

　　设计过程中重点考虑了不同使用场景的适配性，整体曲面没有做过多的异形凸起，既适配传统通勤自行车的安装需求，也能通过调整安装支架的长度，适配部分山地车、城市休闲车的挡泥板改装需求；壳体背部设置了两道纵向的加强筋，沿着挡泥板的弧度方向布置，在不增加整体壁厚的前提下，大幅提升了挡泥板的抗冲击能力，即使骑行过程中被车轮带起的小石子撞击，也不会出现开裂、变形的问题。从安装边界来看，这款挡泥板的整体宽度为85mm，能够覆盖1.5-2.125宽度范围的常规自行车外胎，安装后最外侧突出车轮的距离不超过10mm，不会超出车把的整体宽度，避免在狭窄空间通行时挡泥板发生剐蹭。不同于部分全包式长挡泥板的设计，这款挡泥板做了合理的长度裁剪，

　　在保证挡泥效果的前提下，减少了材料的使用，同时也避免了长挡泥板在泥泞路段容易被泥土、杂草堵塞的问题，日常清理只需要擦拭表面即可，维护难度很低。结构建模过程中，曲面构建采用了曲率连续的过渡方式，保证整个外表面顺滑无折痕，如果后续需要做注塑开模生产，这种曲面结构能够保证塑料熔体在模腔内的流动顺畅，减少注塑缺陷的产生，壁厚均匀的设计也能避免注塑过程中出现缩痕、翘曲的问题，提升量产时的成品率。实际装车验证的逻辑下，这款挡泥板的安装孔位公差控制在±0.2mm范围内，能够适配市面上绝大多数常规通勤自行车的原厂安装孔，不需要额外打孔改装，普通用户借助简单的扳手工具就能完成安装，不需要专业的维修技能。
