CA6140车床连杆传动结构三维数模

　　作为在机械加工领域摸爬滚打十余年的结构工程师，接触过的传动类零部件数模不下千套，这套CA6140车床配套的连杆结构，从建模精度到结构还原度都贴合实际生产装配要求。先从实际应用场景说起，这类连杆是普通卧式车床进给传动系统里的核心传力构件，日常承担主轴箱到进给箱之间的动力传递、换向动作衔接的作用，车床在车削外圆、内孔、端面、螺纹等不同工序时，进给量的切换、正反转进给的动作切换，都需要这类连杆配合拨叉、滑移齿轮完成力的传导，一旦连杆的形位公差超差、安装配合间隙过大，很容易出现进给卡顿、进刀量不准、螺纹螺距超差等加工问题，直接影响工件的加工精度。

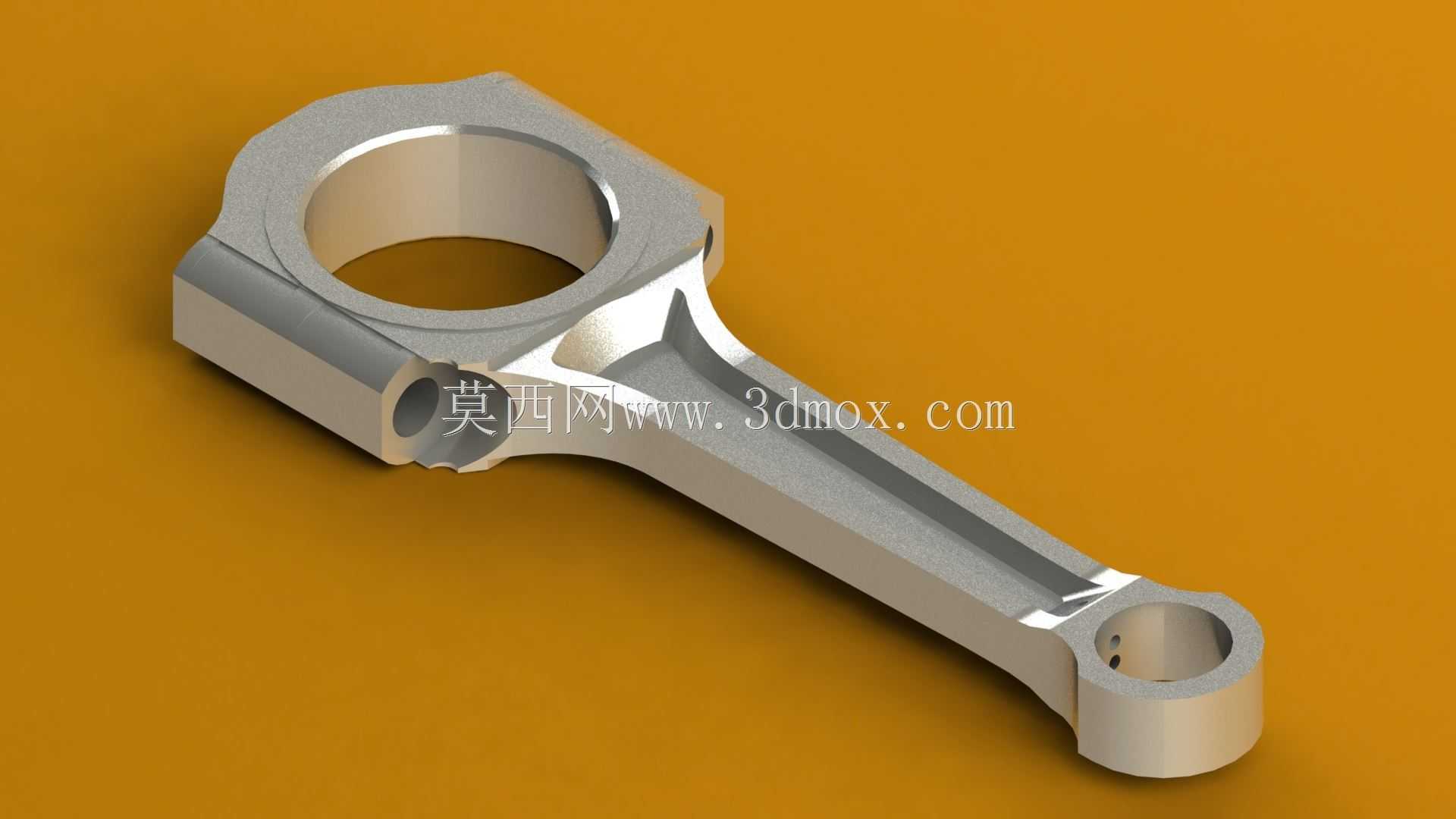

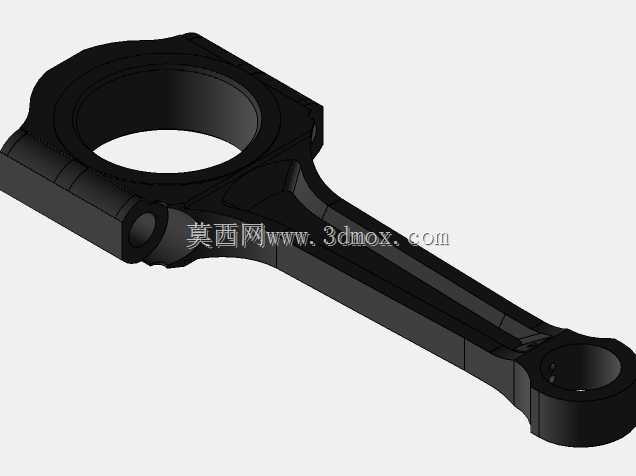

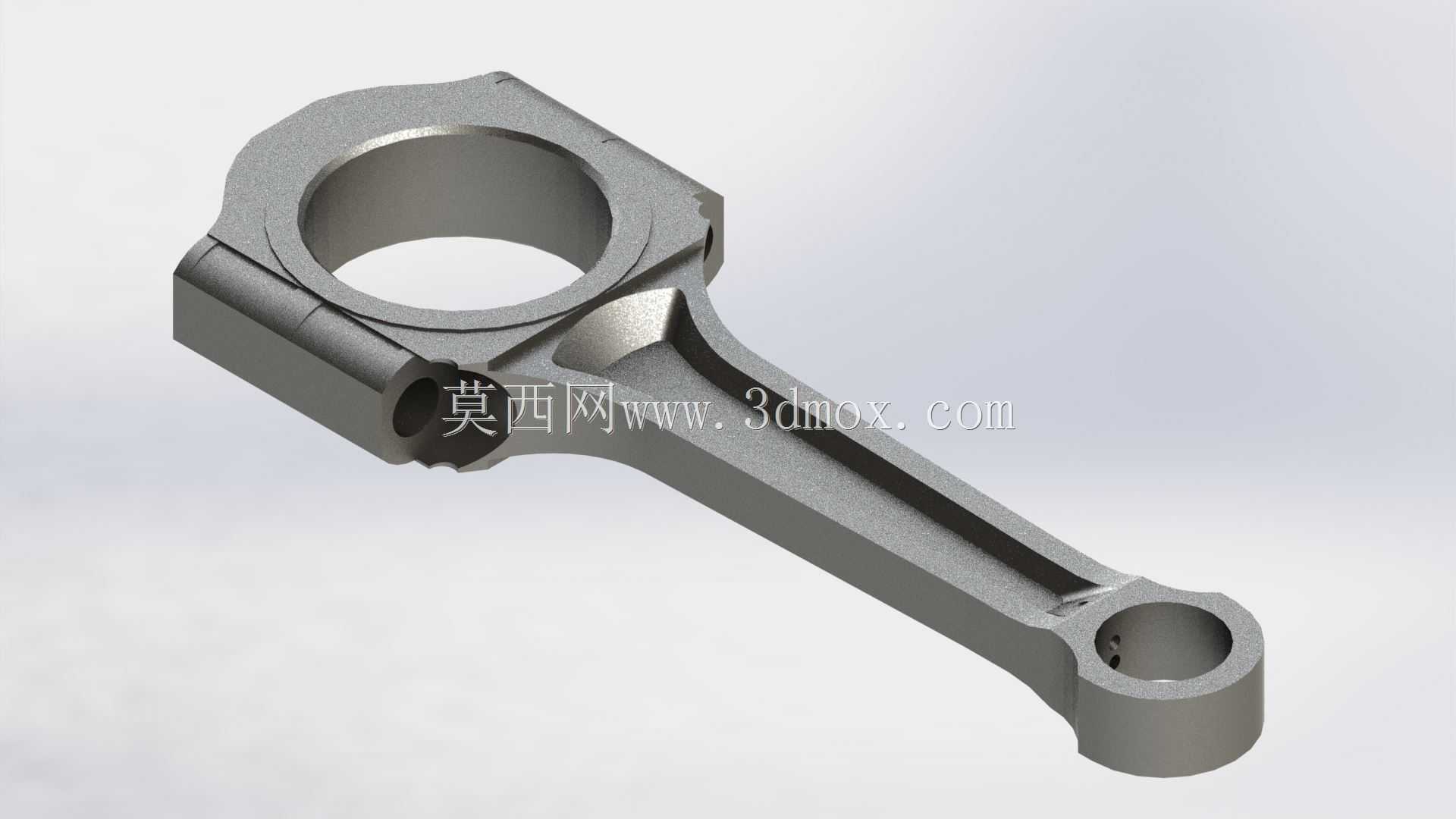

　　从产品功能特性来看，这套连杆采用的是分体式大头结构设计，大头端的剖分面配合轴瓦安装，用来和主轴侧的偏心轴颈配合，小头端是整体式圆孔结构，用来和进给侧的销轴铰接，杆身采用工字形截面设计，这种截面在同等重量下能获得更高的抗弯、抗扭刚度，毕竟车床在满负荷切削时，连杆承受的交变冲击载荷不小，工字形截面既能降低整体重量减少运动惯量，又能保证足够的结构强度，避免高速往复传动过程中出现杆身形变、断裂的问题。杆身和大小头的过渡位置都做了圆弧过渡处理，没有尖锐的应力集中棱角，这一点完全符合实际零件的加工工艺要求，实际生产中这类过渡圆角如果处理不到位，热处理环节很容易出现应力裂纹，长期交变载荷下也容易在过渡位置萌生疲劳裂纹。

　　说到设计思路，这套数模完全还原了CA6140车床原厂连杆的装配边界，大头端的内孔直径、剖分面的定位止口尺寸、小头端的内孔公差带、大小头孔的中心距，都和原厂零件的安装尺寸匹配，不需要额外调整尺寸就能直接用于虚拟装配验证、运动仿真分析。很多新手建模的时候容易忽略连杆大小头孔的平行度要求，这套数模里两个安装孔的轴线平行度、孔端面和轴线的垂直度都做了约束，和实际零件的形位公差要求一致，毕竟实际装配中如果两个孔平行度超差，会导致连杆运动过程中出现别劲、卡滞，加剧轴瓦和销轴的磨损，缩短零件的使用寿命。另外大头端的螺栓连接座位置也做了精准还原，两个螺栓孔的中心距、沉头孔深度都符合原厂紧固件的安装要求，装配的时候不会出现螺栓干涉、紧固不到位的问题。

　　再说说外形尺寸和安装边界，这套连杆的大小头中心距是按照CA6140车床的传动行程设计的，大头端的外圆尺寸不会和主轴箱内壁的加强筋产生干涉，小头端的外圆尺寸也适配进给箱侧的拨叉安装槽宽度，杆身的厚度方向尺寸预留了足够的运动间隙，在整个传动行程中，连杆摆动的最大角度范围内，不会和周边的轴类零件、箱体壁、润滑油管路产生碰撞。很多新手在做这类传动部件建模的时候，只关注零件本身的结构，忽略了运动包络的尺寸校验，很容易出现装配后运动干涉的问题，这套数模在建模的时候就已经考虑了运动过程中的空间余量，不管是做静态装配检查还是做运动学仿真，都能直接使用。

　　从结构细节来看，大头端的轴瓦定位槽、小头端的润滑油孔位置都做了还原，润滑油孔的位置刚好对准销轴的摩擦面，工作过程中润滑油可以通过油孔进入配合面，形成油膜减少摩擦磨损，这一点和实际零件的润滑设计完全一致。杆身表面的减重槽深度也做了合理设计，不会因为开槽过深降低杆身的结构强度，也不会因为开槽过浅达不到减重降惯量的效果。整体结构没有多余的冗余特征，所有的倒角、圆角尺寸都符合机械加工的工艺要求，没有出现无法加工的尖角、薄壁结构，不管是用来做教学演示、装配仿真，还是用来做数控加工的编程参考，都能满足使用需求。

　　实际在车床的维护保养中，这类连杆属于易损传动件，长期使用后大头端的轴瓦会磨损、小头端的销轴孔会出现椭圆变形，需要定期检查更换，有了精准的三维数模，不管是做备件的加工生产，还是做设备改造时的结构验证，都能大幅减少测绘的工作量，提高设计和维修的效率。这套数模的结构还原度高，尺寸精度符合原厂设计要求，没有多余的特征，对于从事车床设计、设备维修、机械教学的从业者来说，是非常实用的参考模型。
