直列六缸发动机进排气侧密封连接法兰

　　这款法兰件主要应用于大排量直列六缸涡轮增压与自然吸气机型的排气系统接驳环节，是排气歧管与缸盖排气侧之间的核心密封连接件，在整套进排气回路中承担着端面密封、安装定位、载荷分散的多重作用，直接影响排气系统的气密性、振动耐受度以及后续改装歧管的匹配精度。

　　从实际装车场景来看，这类法兰常出现在性能车改装、老旧机型排气系统修复、定制化排气歧管开发的项目中，不少自行设计等长排气歧管的改装从业者，都会优先选择实测匹配度较高的法兰作为基准件，避免自行测绘缸盖端面时出现的孔位偏差、密封面平面度不足等问题。要知道排气侧的工作环境十分苛刻，冷启动时的常温状态到全负荷工况下近千度的高温冲击，加上发动机运转带来的持续振动、排气脉冲的反复冲击，一旦法兰的孔位偏差超过0.1mm，或是密封面平面度达不到要求，很容易出现排气泄漏，轻则导致排气噪音异常、氧传感器检测数据失准，重则会因为高温气体泄漏引燃周边的线束、隔热层，引发安全隐患。

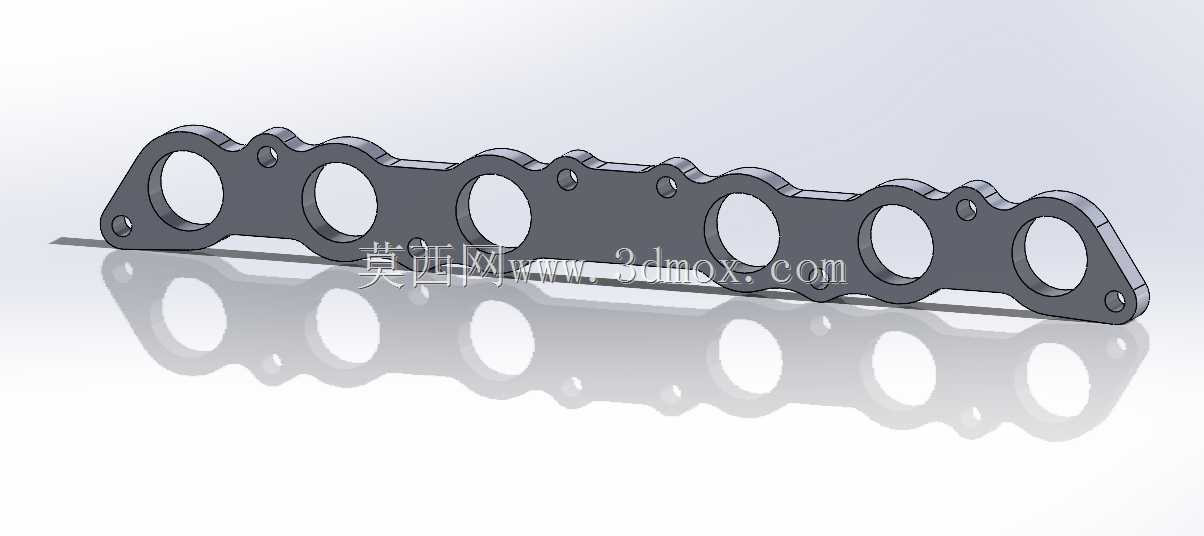

　　在设计思路上，这款法兰采用了一体化平直板式结构，沿着六个气缸的排气道排布方向设置了等距的圆形通流孔，每个通流孔的孔径完全匹配缸盖排气道的出口尺寸，避免通流截面突变造成的排气阻力上升，影响发动机的扫气效率。法兰本体上的安装孔分为两类，一类是对应缸盖排气侧螺栓位的主固定孔，采用了沉孔与直孔结合的设计，既可以让螺栓头完全沉入法兰本体内部，避免螺栓突出干涉后续歧管的安装走位，也能保证螺栓压紧力垂直作用在密封面上，不会因为偏载导致密封垫片压合不均。另一类是分布在相邻通流孔之间的定位小孔，主要用于安装时的快速对位，同时在两个主固定孔之间增加辅助压紧点，减少法兰在高温下的翘曲变形量，毕竟长条形法兰在持续高温作用下很容易出现两端向上拱起的变形，中间的辅助固定点可以有效约束这类变形，保证全段密封面的压力均匀。

　　从安装边界来看，这款法兰的整体长度完全匹配直列六缸缸盖排气侧的安装面宽度，法兰宽度控制在合理范围内，既不会因为过宽占用过多发动机舱的横向空间，给周边的涡轮管路、隔热板安装造成干涉，也不会因为宽度不足导致密封面压合面积不够，影响密封可靠性。法兰的厚度经过针对性匹配，既保证了足够的结构刚度，在螺栓按照规定扭矩拧紧时不会出现弯曲变形，也不会因为过厚增加不必要的重量，或是导致排气侧的安装距出现偏差，影响后续歧管与涡轮头段的对接角度。密封面采用了全平面精加工设计，表面粗糙度控制在适合金属复合垫片密封的区间，不需要额外加工密封槽，搭配常规的多层金属排气垫片就可以实现可靠密封，降低了安装时的配件匹配难度。

　　在实际建模过程中，这类法兰的测绘难点主要集中在孔位的位置度控制上，因为缸盖排气侧的螺栓孔并不是完全等距排布，两端的安装孔距离端面还有特定的边距要求，一旦孔位坐标出现偏差，就会导致安装时螺栓无法顺利穿入，或是强行拧紧后法兰存在内应力，在高温热循环过程中出现应力开裂。这款法兰的孔位经过实际装机匹配验证，各个安装孔的位置度公差控制在合理范围内，通流孔与缸盖排气道的同轴度也做了匹配，不会出现通流孔错位遮挡排气道的问题，避免影响发动机的排气效率。对于从事排气系统改装、发动机零部件测绘建模的从业者来说，这类经过实际匹配验证的法兰模型，可以大幅减少前期测绘的工作量，不需要反复拆装缸盖测量孔位尺寸，只需要基于这个法兰的接口尺寸进行后续歧管的管路建模，就可以保证最终加工出来的零件能够顺利装车，减少试装过程中的反复修改成本。

　　另外在细节设计上，法兰的所有边角都做了小倒角处理，既可以去除加工过程中产生的毛刺，避免安装时划伤操作人员，也能减少边角处的应力集中，在持续的振动和温度变化下，不会因为边角的应力集中点产生裂纹。法兰两端的安装孔位做了位置优化，避开了缸盖端面的铸造圆角位置，保证螺栓拧紧时法兰端面能够完全贴合在缸盖的加工面上，不会因为铸造圆角的干涉导致法兰安装倾斜，影响密封效果。
