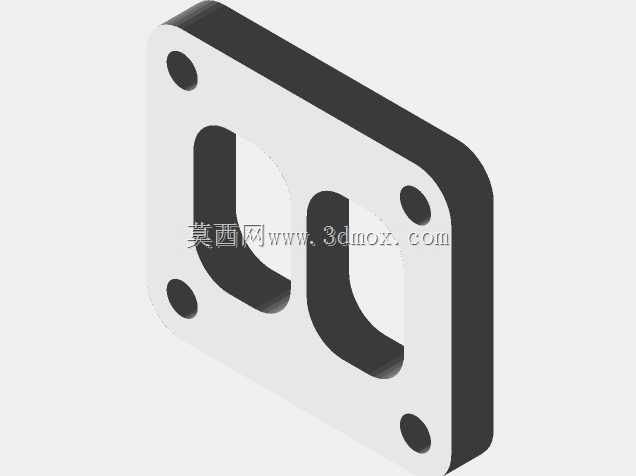

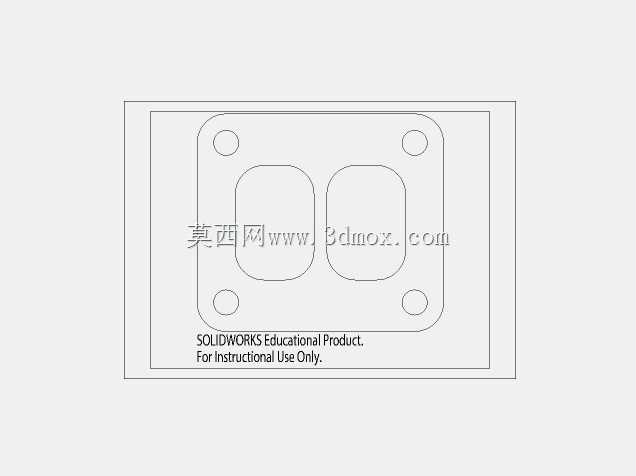

博格华纳双涡旋T4涡轮配套连接法兰结构

　　在涡轮增压动力系统的改装与原厂配套装配场景中，涡轮壳体与排气歧管侧的连接法兰是决定密封可靠性、排气脉冲利用效率的核心衔接零件，这款适配博格华纳T4规格双涡旋涡轮的法兰，正是针对该类安装场景做的精准结构设计。日常动力升级作业里，不少从业者会遇到通用法兰匹配度不足的问题：要么安装孔位偏差导致螺栓无法顺利穿入，要么涡道开口轮廓错位遮挡排气通路，要么密封面平面度不足，高温高压排气作用下出现漏气，直接影响涡轮响应速度，甚至导致相邻部件被高温气体烤蚀，这款法兰的设计完全规避了这类常见问题。从实际功能来看，该法兰承担两个核心作用：一是作为刚性衔接件，通过四角的安装孔位实现排气侧部件与涡轮壳体的刚性锁紧，抵消发动机运行过程中排气系统产生的振动，

　　避免连接松脱；二是作为密封载体，两侧平面在高温密封垫片的配合下，封堵双涡道的高压排气，保证两个独立涡道的排气脉冲互不干扰，让排气能量能高效推动涡轮叶轮转动，减少泵气损失。设计过程中，首先锚定的是T4规格涡轮壳体的安装边界，四个安装孔的中心距完全匹配对应涡轮壳体的螺孔位置，孔位做了适配常用螺栓规格的通孔设计，孔边缘做了微小的倒角处理，既方便装配时螺栓顺利导入，也能避免螺栓拧紧时孔边应力集中导致法兰开裂。中间的两个方形带圆角的涡道开口，轮廓完全对齐双涡旋涡轮的两个独立进气通道，开口边缘没有多余的凸台或缩径结构，不会对排气气流产生遮挡，保证各缸排出的废气能顺畅进入对应的涡道，充分利用排气脉冲效应提升涡轮低转速下的响应速度。

　　法兰整体采用圆角矩形的外轮廓设计，四个角做了大圆弧过渡，没有尖锐的棱角，一方面能减少装配过程中对操作人员的划伤风险，另一方面也能降低应力集中系数，在长期高温交变载荷作用下，不容易出现角部开裂的问题。法兰的厚度设定兼顾了刚性与轻量化需求，既不会因为厚度过薄导致螺栓拧紧后法兰变形，破坏密封面的平面度，也不会因为厚度过大增加不必要的重量，占用过多的安装空间。从安装适配性来看，这款法兰不仅适配博格华纳原厂的T4双涡旋涡轮壳体，也能匹配同安装规格的EFR系列、S200、S300、S400系列涡轮，在排气歧管改装、涡轮升级替换的作业中，不需要对法兰做二次打磨或修配，只要匹配对应规格的高温密封垫片，按照标准扭矩对角拧紧螺栓即可完成安装。

　　实际装配验证中，该法兰的密封面平面度控制在合理范围内，在排气系统常规工作温度区间内，不会因为热胀冷缩出现密封失效的问题，两个涡道之间的分隔筋位置厚度足够，能有效阻隔两个涡道之间的气流窜动，避免排气脉冲互相干扰导致的涡轮迟滞问题。不同于市面上常见的铸造成品法兰，这款结构的法兰可以直接采用钢板线切割加工成型，加工工艺简单，加工精度容易保证，不需要开模就能快速制作，适合小批量改装场景使用，也能满足原厂配套的批量加工需求。结构设计上没有多余的冗余结构，所有轮廓尺寸都严格匹配安装边界，不会和周边的发动机舱部件、管路产生干涉，在横置、纵置不同布局的动力总成上都能顺利安装。
