38mmMV-S废气旁通阀尾部结构设计

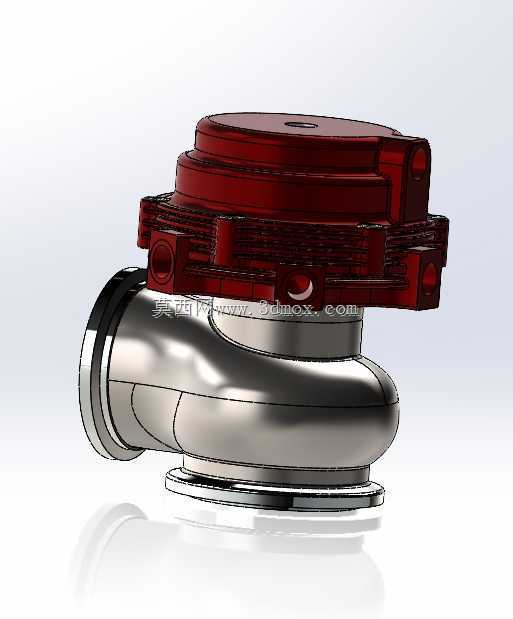

　　这类小通径的废气旁通阀多用于小排量涡轮增压机型的改装，或是试验台架上的小流量增压回路搭建，尾部结构作为旁通阀与排气管道、执行器连接的核心载体，其流道内壁的顺滑度直接影响旁通排气的流动阻力，模型中金属质感的涡壳流道部分做了连续的圆弧过渡，没有出现直角转折的结构，能够减少排气气流在旁通过程中的紊流损失，避免排气背压异常升高影响涡轮的正常做功效率。上部的红色端盖部分是旁通阀的执行机构安装腔，其周边的凸台、安装孔位的位置度经过了严格的尺寸校核，能够匹配标准的膜片式执行器安装接口，端盖与下部涡壳结合面的密封槽结构在模型中做了清晰的还原，安装时可以匹配对应规格的耐高温密封垫片，在发动机排气的高温工作环境下，能够保证结合面不会出现排气泄漏，在涡轮增压系统的改装与自研搭建场景中，废气旁通阀的尾部结构直接决定了排气旁通通路的密封可靠性、执行机构的安装适配性，以及高温排气工况下的结构耐久表现，不少自行搭建涡轮增压系统的从业者在做间隙校核、流道匹配时，往往会因为旁通阀尾部的尺寸偏差出现安装干涉、密封面压合不均导致的排气泄漏问题，直接影响增压压力的控制精度。这款38mm规格的MV-S废气旁通阀尾部结构，是在成熟的44mm旁通阀结构基础上做等比例缩放适配而来，缩放过程中并非单纯做整体尺寸的等比缩小，而是针对38mm通径对应的排气流量、安装空间边界做了局部结构的参数修正，避免了单纯缩放带来的壁厚冗余、安装孔位错位问题。从实际应用场景来看，

　　避免增压压力达不到设定阈值的问题。从安装边界来看，这款尾部结构的进气法兰采用了快装式的卡接接口，能够匹配对应管径的不锈钢排气管道，法兰端面的平面度在建模时按照机械密封的常规要求做了公差约束，安装时不需要额外做端面修磨就可以保证密封效果；下部的出口法兰为平面法兰结构，周边的螺栓孔位间距按照通用排气管道的安装标准做了设定，能够适配不同走向的旁通排气管道布局，不需要额外做转接法兰的设计加工，能够减少改装或台架搭建过程中的加工工作量。在结构设计思路上，这款阀尾的涡壳部分采用了等壁厚的设计思路，壁厚参数参考了成熟的排气部件耐高温强度要求，在保证高温下结构强度足够的前提下，尽可能降低了部件的整体重量，避免在排气系统上增加过多的额外载荷，

　　导致排气吊耳的负载过大出现振动断裂问题；上部端盖的散热筋结构做了环形的布局，能够在排气高温传递到端盖位置时，通过增加散热面积降低执行器膜片的工作温度，延长橡胶膜片的使用寿命，避免高温老化导致的执行器失效问题。对于自行搭建涡轮增压系统的从业者来说，这个三维结构可以直接用于安装间隙的校核，在做发动机舱布局设计时，可以直接导入模型核对旁通阀尾部与周边管线、车架结构的间隙，避免实际装车时出现干涉问题；也可以基于这个模型做进一步的结构优化，比如针对特定的安装空间调整出口法兰的朝向，或是针对更高的增压需求调整流道的内壁轮廓，匹配不同的排气流量特性。需要注意的是，这类旁通阀尾部在实际加工制造时，涡壳部分需要采用耐高温的铸钢材料，

　　铸造过程中要保证流道内壁的光洁度，避免铸造缺陷导致的应力集中，在高温排气的交变热应力作用下出现开裂问题；端盖部分可以采用铝合金材料压铸成型，在保证结构强度的同时提升散热效率，与涡壳连接的螺栓需要采用耐高温的高强度螺栓，按照规定的扭矩顺序拧紧，避免热态下螺栓松动导致的密封失效。在做增压系统匹配时，还要结合这个阀尾的通径尺寸核算旁通的最大排气流量，保证在涡轮达到设定增压压力时，旁通通路能够及时将多余的排气旁通掉，避免增压压力超压损坏发动机进气部件，这个38mm的通径规格对应的旁通流量，刚好能够覆盖1.5L-2.0L排量涡轮增压机型的旁通需求，在这个排量区间的机型改装或试验台架搭建中，不需要再做通径的调整就可以直接匹配使用。
