DHT22温感配WemosD1控制外壳结构

　　做嵌入式传感项目的结构设计时，最先要考虑的从来不是电路板能不能摆进去，而是现场安装的边界条件能不能兜住所有工况——这套适配Wemos D1 lite开发板与DHT22温湿度传感器的外壳结构，就是从工业现场零散的温湿度采集点位需求出发做的设计。很多车间、仓储点位的温湿度采集不需要走大型PLC组网，用低成本的Wemos D1开发板搭配DHT22传感器就能完成数据上传，这类零散点位的设备往往没有专门的电控柜安装位，要么贴装在设备侧壁、货架立柱，要么嵌在通风罩的预留开口里，外壳的尺寸就必须卡着安装边界做：整体做窄长立式结构，宽度控制在能塞进常规86型接线盒预留位的范围，厚度方向留足开发板USB接口、传感器引脚的插接空间，不会因为外壳余量不够导致插接线弯折受力。

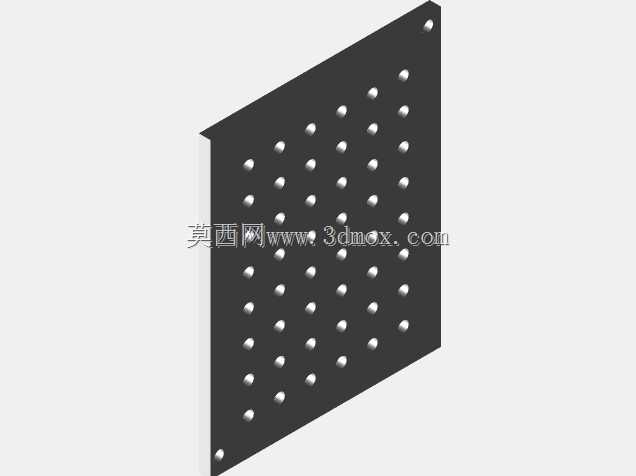

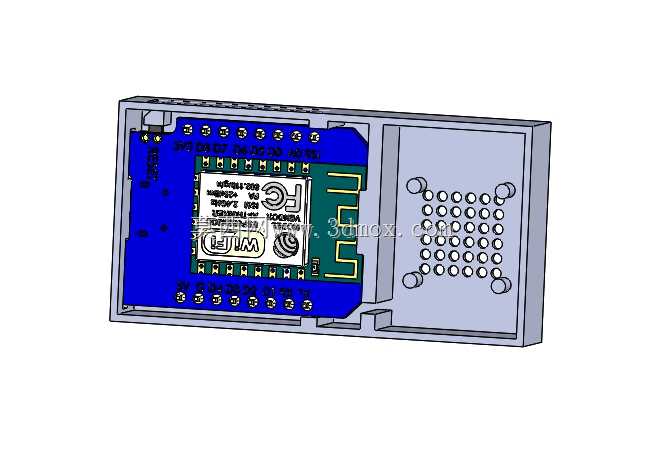

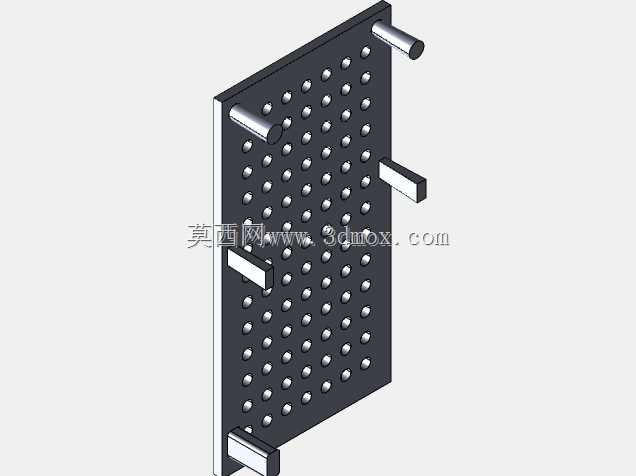

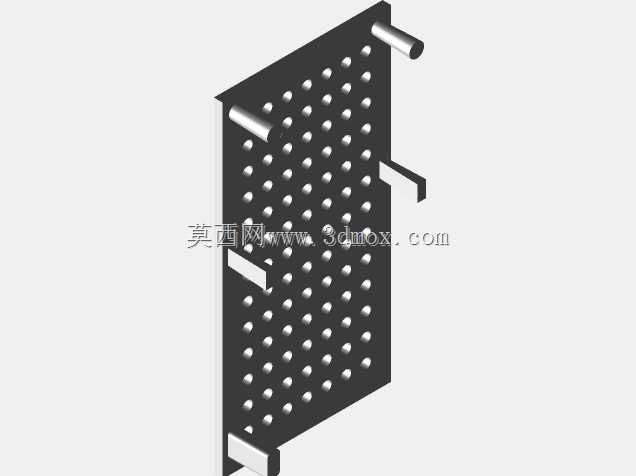

　　结构设计上最先处理的是散热与透气需求，温湿度传感器如果被密闭外壳闷住，采集到的数据会和实际环境值有偏差，所以在外壳对应传感器安装的区域做了矩阵式通风孔，孔径控制在2mm，既能保证空气流通让传感器接触到真实环境的温湿度，又能阻挡现场的大颗粒粉尘、飞絮飘进壳内落在电路板上造成短路。外壳内部的固定柱完全对应Wemos D1 lite的安装孔位，做了带导向斜角的圆柱凸台，装配时不需要额外打螺丝，把电路板对准凸台压入就能卡紧，后期维护拆换也不用带工具，直接撬开侧边的卡扣就能取出板件，适合现场快速运维。

　　考虑到这类采集节点经常会装在靠近设备走线的位置，外壳侧边开了竖向的走线槽，不管是顶部走传感器延长线，还是底部走供电线、通讯线，都能顺着走线槽规整排布，不会出现线缆被外壳夹破、拉扯导致接线松脱的问题。外壳的卡扣结构做在侧边的隐藏位置，扣合后外表面没有突出的卡扣结构，贴装在墙面或者设备表面时能完全贴合安装面，不会因为有凸起导致固定不稳、积灰难清理。

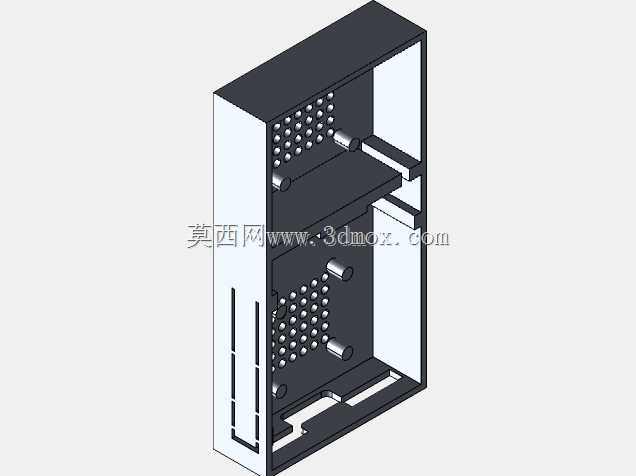

　　实际应用里，这类传感外壳还要兼顾不同安装场景的适配：如果是壁挂安装，外壳背部预留了挂装孔位，能直接卡在墙面的膨胀螺丝上；如果是嵌装在设备面板上，外壳侧边的限位台阶能刚好卡在面板开孔处，不需要额外做固定压片。内部的空间分层做了分隔，传感器区域和开发板区域之间留了挡边，避免安装时传感器引脚歪碰到开发板的其他焊点造成短路，供电接口的位置刚好对准外壳底部的开口，插Micro USB供电线时不用特意对准，顺着开口就能直接插到位，不会因为外壳遮挡导致接口插偏损坏针脚。

　　很多人做这类小型电子外壳时容易忽略装配公差，这套结构在设计时给所有卡扣、凸台都留了0.2mm的装配间隙，就算用FDM3D打印做小批量试制，也不会因为打印的层纹误差导致外壳扣不上、电路板卡不进去。通风孔的排布特意避开了内部固定柱的位置，不会出现打孔打在结构柱上导致外壳强度下降的问题，外壳的壁厚做均匀1.8mm，不管是用PLA、ABS做3D打印，还是开小批量注塑模，都不会出现壁厚不均导致的缩痕、变形问题。

　　从现场使用的角度看，这类小型传感节点的外壳不需要做太高的防护等级，但必须耐得住现场的轻微磕碰，所以外壳的边角都做了R2的圆角过渡，不会因为边角太尖锐划到安装人员的手，也不会因为轻微碰撞就出现边角崩裂的问题。传感器安装位的凸台高度刚好让DHT22的感应面离通风孔有3mm的距离，既不会太靠外容易被碰到损坏，也不会太靠内导致空气流通不畅影响采集精度。
