摩托车ABS制动系统感应计数齿盘结构

　　这套齿盘结构是摩托车ABS制动系统里的核心信号触发部件，日常装车时直接固定在前轮或后轮的轮毂安装位上，随车轮同步转动，负责给ABS控制单元传递实时轮速脉冲信号，是系统判断车轮是否出现抱死趋势的核心信号源。做这套结构设计的时候，首先要匹配轮速传感器的感应间隙要求，齿盘的齿形、齿距公差必须控制在合理范围内，不然会出现信号丢齿、脉冲计数不准的问题，直接导致ABS介入逻辑错乱，甚至出现制动时误触发或者不触发的危险情况。

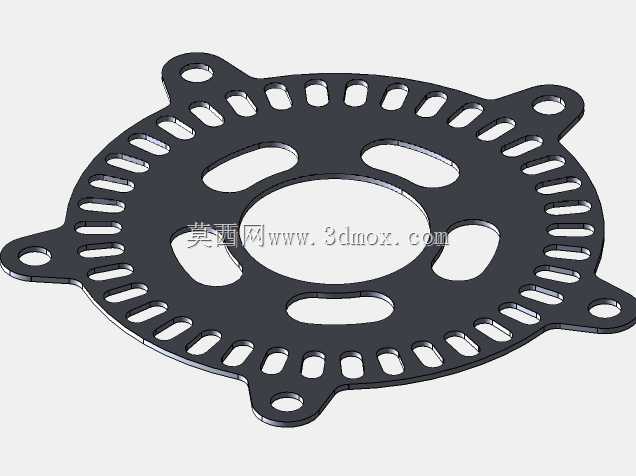

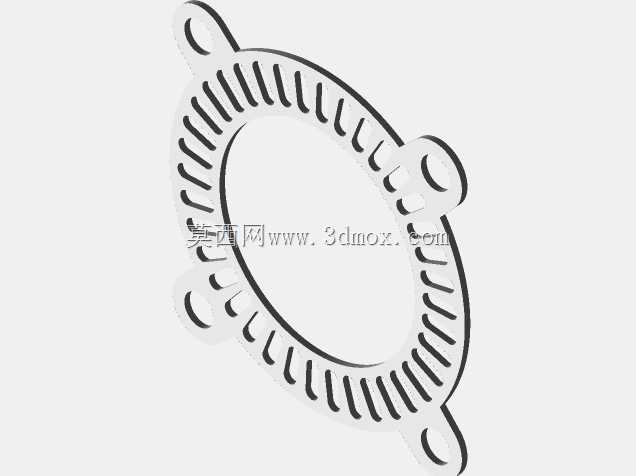

　　从结构细节来看，两款不同规格的齿盘都采用了外缘均布矩形齿的设计，这种齿形加工难度低，和霍尔式轮速传感器的匹配性最好，信号输出的方波规整度高，抗干扰能力强，哪怕是雨天、泥水污染的骑行场景下，也能保证信号传输的稳定性。齿盘本体上开设的多个异形减重孔，不是随意做的造型，一方面是在保证结构刚度的前提下降低旋转件的重量，减少车轮的非簧载质量，提升悬挂的响应速度；另一方面这些孔位也能在车轮转动时带动周边气流流动，带走制动盘工作时产生的热量，辅助降低制动系统的热负荷。

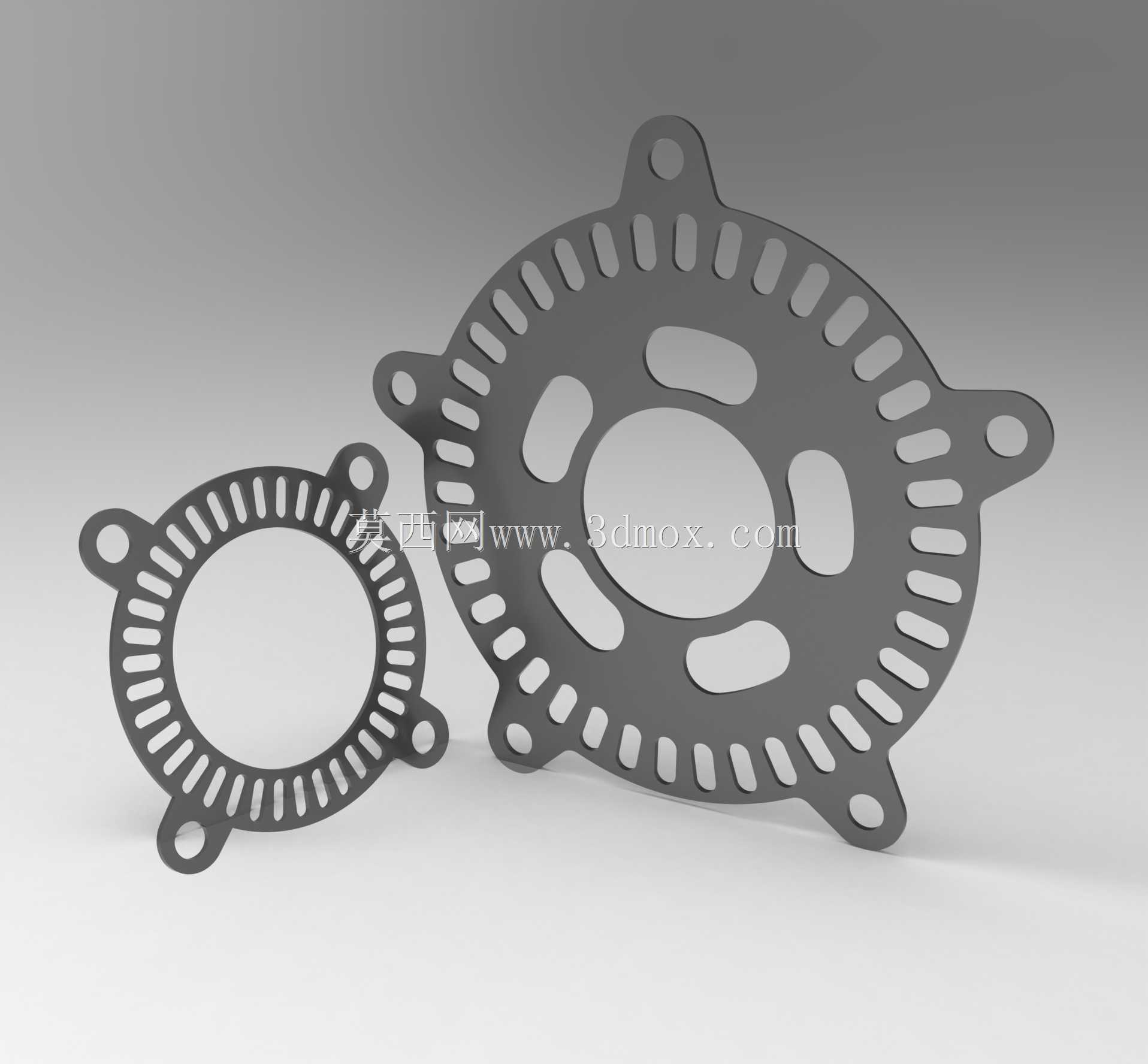

　　安装定位结构上，齿盘外缘伸出的带孔安装耳，位置度公差要求很高，必须和轮毂上的安装螺柱完全匹配，安装后齿盘的端面跳动量要控制在0.1mm以内，不然转动时齿和传感器的间隙忽大忽小，会直接影响信号采集精度。不同规格的齿盘对应不同排量的车型，大尺寸齿盘的齿数更多，单位转动角度内输出的脉冲数更高，轮速检测的分辨率更好，适合大排量、高制动性能要求的车型，能让ABS系统更精准地识别车轮的滑移率变化；小尺寸齿盘则适配小排量通勤车型，在满足信号检测要求的前提下，控制零件的制造成本和安装空间占用。

　　设计过程中还要考虑零件的工况适应性，齿盘长期暴露在车轮外侧，要耐受路面碎石冲击、雨水腐蚀、高低温交变的环境，所以结构上所有转角都做了圆角过渡，避免应力集中，防止长期振动工况下出现齿根断裂、安装耳开裂的问题。齿盘的厚度选择也经过了校核，既要保证加工和使用过程中不会出现翘曲变形，又要避免过厚导致的重量冗余，安装后齿面和传感器感应端的平行度也要严格保证，不然会出现信号幅值波动过大的问题。另外，齿盘的动平衡特性也在设计阶段做了考量，均布的齿形和对称布置的减重孔、安装耳，能让零件转动时的不平衡量降到最低，避免高速骑行时车轮出现异常抖动，影响骑行稳定性和轴承的使用寿命。

　　在实际装车匹配时，还要注意齿盘和制动盘的相对位置，不能和制动卡钳、轮毂防尘盖等周边部件产生运动干涉，预留的安全间隙要覆盖车架、悬挂在满载、制动工况下的形变量，避免极端工况下零件出现碰擦。这套结构的设计逻辑完全围绕ABS系统的信号采集需求展开，没有多余的冗余结构，每一处开孔、每一个齿的尺寸、每一个安装位的位置，都服务于轮速信号精准采集、长期工况可靠使用、安装维护便捷这几个核心目标，是摩托车制动安全系统里看似不起眼但直接影响安全性能的关键结构件。
