汽车通风盘式制动卡钳总成结构设计

　　这套盘式制动结构主要面向乘用车前轮制动工况设计，日常行驶中承担车辆减速、驻车以及紧急工况下的制动效能输出，是整车底盘制动系统的核心执行部件。区别于传统鼓式制动结构，盘式制动的散热路径更短，连续制动工况下的热衰退抗性更强，在频繁启停的城市道路、长下坡的山区路段都能维持稳定的摩擦系数输出，避免制动力度出现非线性衰减。

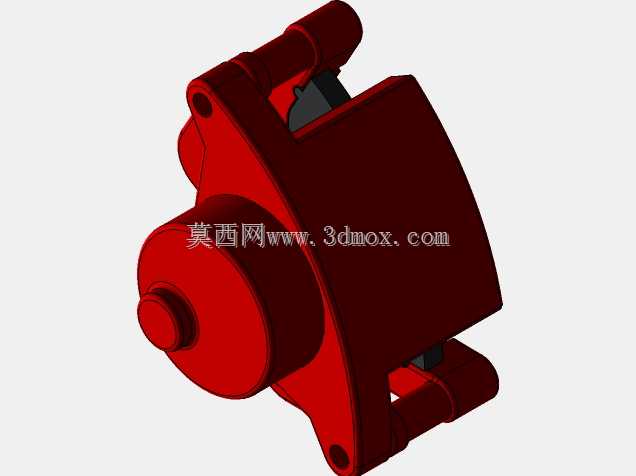

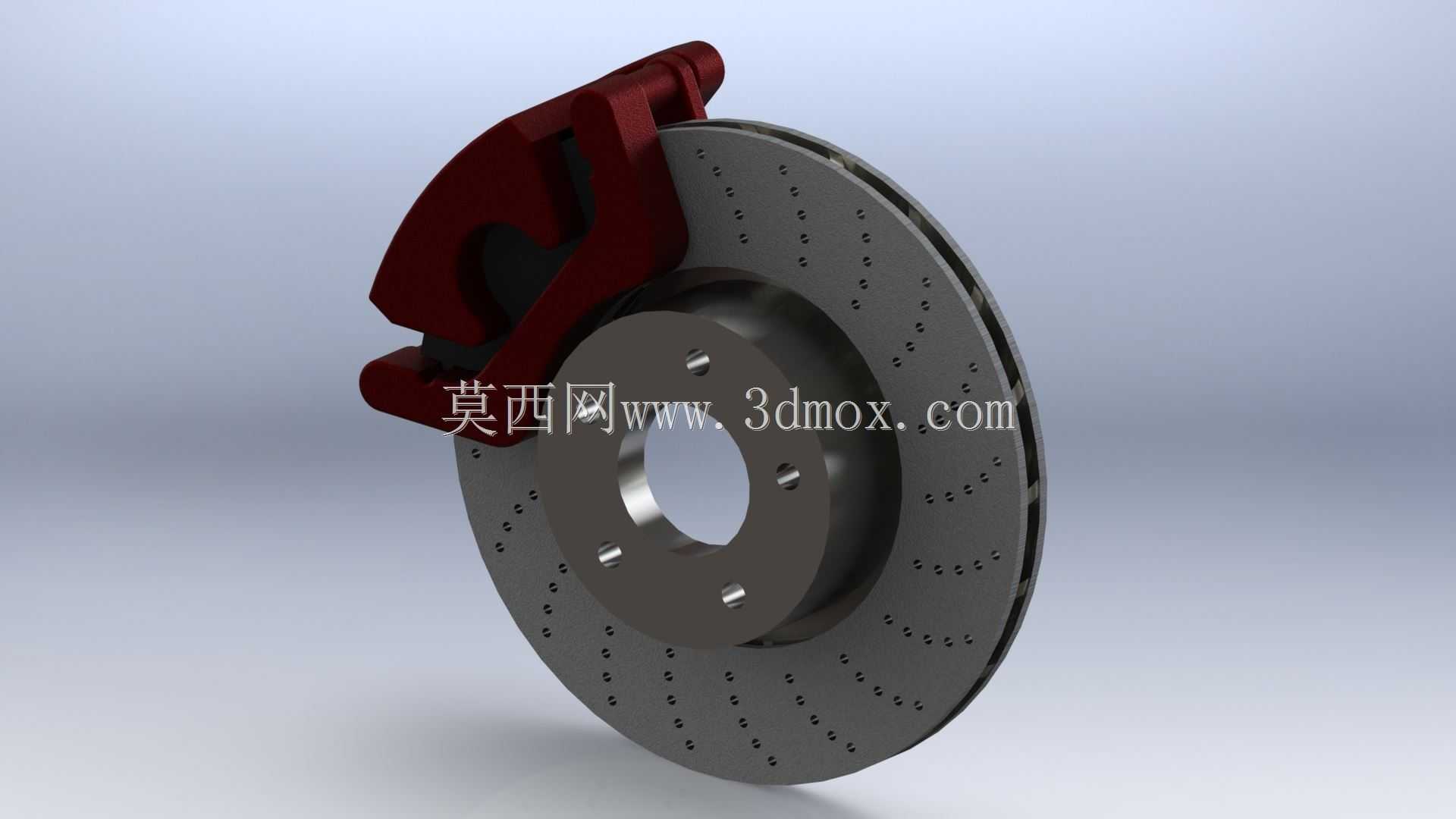

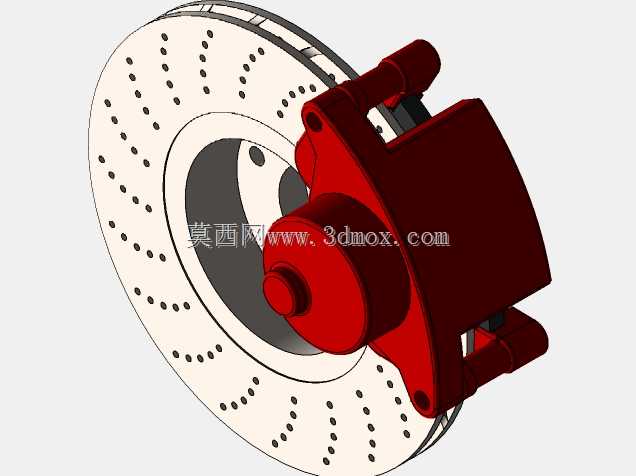

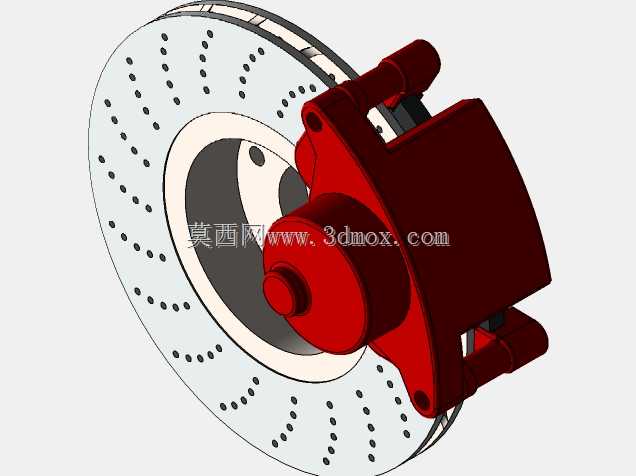

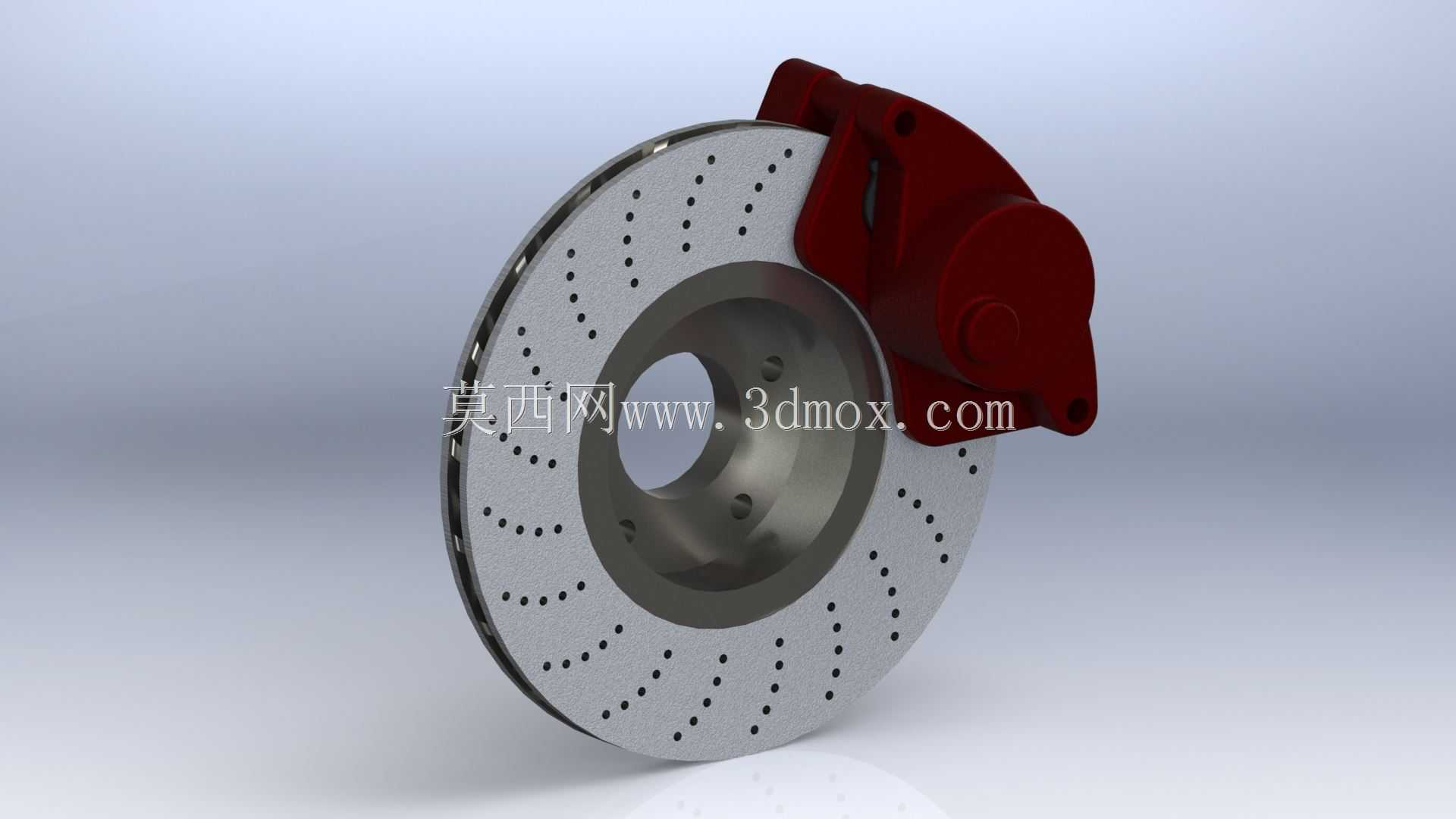

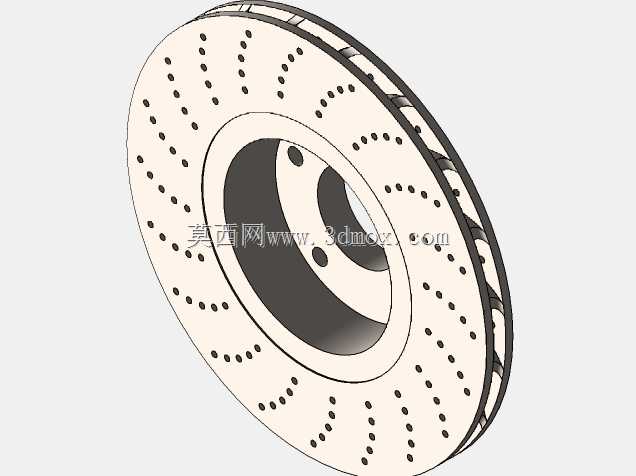

　　从结构设计逻辑来看，整套总成分为制动盘、浮动卡钳、制动片、安装支架几个核心模块。制动盘采用通风式结构设计，盘体内部布置径向导流风道，车辆行驶时随轮轴转动的过程中，会在离心力作用下将盘芯的热空气甩出，同时从盘体中心吸入常温空气形成主动散热循环，盘面钻设的多组径向排列通风孔，一方面可以快速排走制动摩擦产生的磨屑，避免磨屑夹在摩擦片与盘面之间造成制动抖动，另一方面也能在雨天工况下快速破除盘面水膜，缩短湿滑路面的制动响应时间。卡钳本体采用浮式设计思路，卡钳体可沿安装销轴向滑动，制动时内侧活塞先推动内侧摩擦片贴合制动盘内侧工作面，反作用力带动卡钳体沿销滑动，将外侧摩擦片压向制动盘外侧工作面，仅需单侧布置活塞即可实现双侧夹紧，相比对置活塞卡钳结构更紧凑，轴向安装尺寸更小，适配多数前置前驱家用车型的轮辋内部空间。

　　安装边界层面，制动盘的中心定位孔与轮毂轴头采用H7/h6间隙配合，盘体通过轮毂螺栓与轮毂轴承法兰刚性连接，随轮轴同步转动，安装面的端面跳动量设计控制在0.05mm以内，避免高速制动时出现踏板抖动问题。卡钳安装支架通过两颗M12高强度螺栓固定在转向节的安装凸台上，安装孔位的同轴度公差控制在0.03mm以内，保证卡钳滑动顺畅无卡滞。整套结构的轴向总厚度控制在68mm，适配16寸及以上规格的乘用车轮辋，径向最大轮廓尺寸312mm，安装时需保证制动盘外圆与卡钳内侧的间隙均匀，单侧间隙控制在0.8-1.2mm之间，避免非制动状态下出现拖磨问题。

　　功能特性上，摩擦片采用钢背加摩擦材料层的复合结构，钢背与卡钳接触的位置设置消音减震片，可吸收制动过程中产生的高频振动，降低制动异响概率；活塞与卡钳缸体之间设置双唇口密封圈，既可以保证制动液的密封性能，又能在制动解除时依靠密封圈的弹性形变带动活塞回位，维持摩擦片与盘面之间的合理间隙，减少踏板空行程。卡钳本体的进油口设置在缸体上方位置，可匹配整车制动管路的走向布置，排气螺钉布置在卡钳最高处，方便售后维保过程中排出制动管路内的空气，保证制动踏板的脚感线性。

　　在实际建模过程中，所有配合面的公差都按照量产车的工艺要求做了对应预留，制动盘的风道结构做了等壁厚设计，既保证散热效率，也兼顾铸造工艺的成型可行性，卡钳的滑动销位置设置了防尘套结构，可阻挡路面泥水、灰尘进入销孔内部，避免长期使用后出现卡钳回位不良、偏磨等问题。整套结构的摩擦片磨损极限预留了12mm的摩擦层厚度，可覆盖常规家用车6万公里以上的使用周期，磨损到极限位置时，钢背的报警弹片会接触制动盘发出尖锐提示音，提醒用户及时更换摩擦片。
