做机床结构设计快十二年,这类长条形多孔通风防护件是设备外壳上最常见的功能件之一,很多刚入行的工程师容易把它当成简单的冲孔板随便画,真到装配或者设备运行的时候才会发现一堆问题。先讲实际应用场景,这类格栅大多装在机床电气柜侧部、主轴箱散热端面、切削液回流槽上方的通风位,既要满足设备内部伺服驱动器、变压器、主轴电机这些发热元件的通风散热需求,又要阻挡加工过程中飞溅的切屑、切削液雾进入设备内部,部分安装在设备下部的格栅还要兼顾踩踏防护的强度要求,避免操作人员巡检踩上去出现变形塌陷。

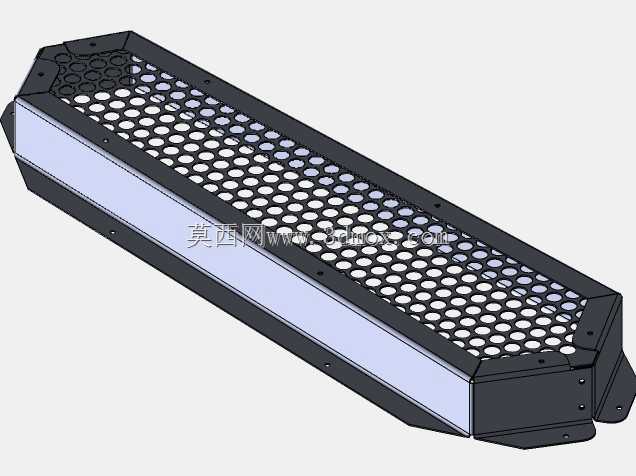

从功能特性上拆解,这个结构采用三段式组合设计,主体冲孔区域做了等距排布的圆形通孔,孔位的排布不是随便选的间距,圆孔直径控制在6mm,孔中心距保持9mm,这个参数是经过实际验证的:既可以保证60%以上的通风开孔率,满足每千瓦发热功率对应不低于0.02㎡通风面积的散热要求,又能阻挡绝大多数长度超过5mm的带状切屑、崩碎的硬质合金切屑进入柜体,同时圆孔的冲裁工艺性比方孔、长圆孔更好,钣金冲压的时候模具磨损更小,批量生产的良率更高。两侧的端板做了斜切收边,不是直角结构,一方面是为了匹配机床外壳的圆弧过渡造型,避免安装后出现突出的锐边造成人员磕碰,另一方面斜切的端面可以引导飞溅的切屑顺着斜面滑落,不会在格栅边角堆积堵塞通风孔。
再讲设计思路上的细节,格栅的边框做了12mm高的折边,折边内侧预留了2mm的安装让位槽,可以直接卡入设备外壳的预开孔位,不需要额外做焊接定位,装配的时候只需要从外侧拧上四个M4的沉头螺丝就能完成固定,后期维护清理堵塞的切屑的时候,拆卸也很方便。冲孔板的背面预留了3mm的间隙,可以加装防尘海绵或者金属防虫网,针对木屑加工、石墨加工这类粉尘较大的加工场景,用户可以自行加装过滤层,不需要重新改动格栅的主体结构。格栅的主体材质选用1.5mm厚的冷轧钢板,表面做黑色喷塑处理,喷塑层厚度控制在80μm,既可以耐受车间内的切削液腐蚀、防锈,又和多数机床的黑灰色外观保持协调,侧面的长条封板做了浅灰色喷塑,和主体黑色形成视觉区分,安装的时候可以快速识别定位方向,不会出现装反的问题。
关于外形尺寸和安装边界,这个格栅的总长度是620mm,主体宽度是110mm,总安装高度是32mm,两端的安装耳片向外延伸15mm,每个耳片上开了两个φ4.5mm的沉头安装孔,孔位的中心距是600mm,适配市面上多数CA6140这类普通卧式车床的侧电气柜安装开孔,安装的时候需要注意设备外壳的开孔尺寸要控制在612*102mm,公差保持±0.5mm,间隙过大会出现安装后松动、切屑从缝隙进入的问题,间隙过小会导致格栅卡不进安装位。另外安装的时候要注意冲孔面的朝向,带凸起冲孔毛边的一侧要朝向设备内部,光滑的一侧朝外,避免毛边划伤操作人员,同时背面的过滤层要贴紧折边内侧,不能出现缝隙,否则会失去过滤效果。
很多工程师设计这类零件的时候容易忽略折边的圆角处理,这个结构的所有折边内角都做了R1的圆角,既可以减少冲压的时候板材出现开裂的问题,又能避免折边处的锐边割破安装时的线缆或者操作人员的手套。还有一个细节,格栅的底部折边做了三个直径2mm的泄水孔,当有切削液或者冷凝水溅到格栅上的时候,液体可以顺着泄水孔排出,不会积在格栅内部造成锈蚀或者滋生霉菌。在实际选型的时候,如果是用于高发热的加工中心设备,可以把冲孔板的厚度降到1.2mm,适当加大开孔率,如果是用于有踩踏需求的设备下部位置,可以把板材厚度提升到2mm,同时在格栅背面增加两根1mm厚的加强筋,提升整体的承重能力,满足150kg的静载荷要求不会出现变形。
