长条型侧排式排水地漏格栅结构设计

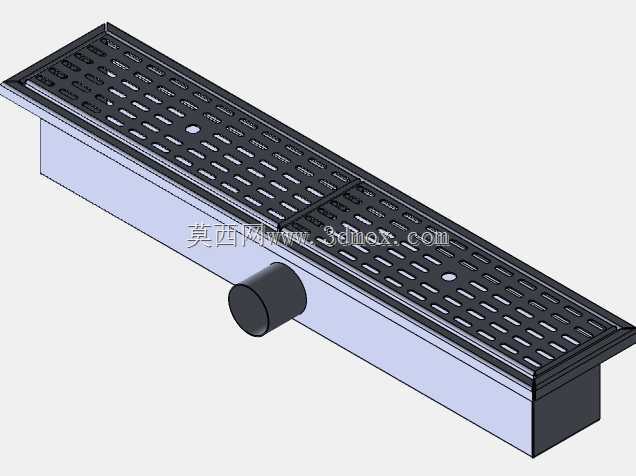

　　在民用卫浴、商用厨房、工业车间洁净区、地下车库入口等需要快速排走地面积水的场景中，长条形侧排地漏格栅是兼顾排水效率与地面平整度的核心排水构件，不同于传统圆形点式地漏仅能覆盖小范围汇水区域的局限，这类长条形格栅可沿挡水条、设备边缘、地面找坡最低点线性布置，大幅缩短地面积水的汇流路径，减少地面积水残留的问题。从结构设计逻辑来看，这款地漏格栅采用上下分体式结构，上部为带镂空格栅的盖板组件，下部为狭长型集水腔体，侧部设置横向排水接口，可直接与同公称直径的排水支管承插连接，无需额外做变径转接，降低现场安装的适配难度。格栅表面的镂空孔采用长圆孔与小圆孔组合排布的形式，长圆孔沿格栅长度方向等距阵列，既保证足够的过流面积，又能拦截头发、食物残渣、

　　车间碎屑等大尺寸杂物，避免排水支管发生堵塞，格栅板表面做了微凸起的防滑纹路处理，在湿滑环境下可提升行人行走的摩擦力，降低滑倒风险，同时格栅板与下部集水腔体的搭接边做了阶梯式止口设计，安装后盖板不会因踩踏发生移位、翘边，盖板表面可与完成后的地面装饰层齐平，不会出现凸起绊脚或者凹陷积污的问题。下部集水腔体采用等截面狭长结构，内壁做光滑导流处理，水流进入腔体后可快速向侧部排水口汇集，不会在腔体内形成涡流滞留，侧排接口的位置设置在腔体长度方向的居中位置，可平衡两端的汇水阻力，避免出现一端排水快一端积水的问题，腔体底部设置了一定的坡度坡向排水口，可保证腔体内无积水残留，减少长期使用后异味滋生的问题。从安装边界来看，

　　这款地漏的安装需要在地面找平阶段提前预留对应长宽尺寸的安装槽位，槽位深度需匹配集水腔体的整体高度，侧排接口的中心高度需与预埋排水支管的中心高度保持一致，安装时先将排水支管与侧排接口做密封连接，再对集水腔体做临时固定，之后进行地面找平层与装饰层的施工，最终保证格栅盖板表面与装饰完成面的高度差控制在0.5mm以内，避免出现高差影响通行。在实际选型应用中，这类长条形侧排地漏可根据不同场景的排水流量需求调整整体长度，比如淋浴区可选用600mm长度的规格，商用厨房的排水沟位置可选用1200mm甚至更长的规格，格栅的镂空率可根据使用场景调整，比如有大颗粒杂物产生的车间场景可适当缩小镂空孔的尺寸，提升杂物拦截能力，

　　而需要快速排走大流量积水的车库入口场景可适当提升镂空率，保证过流能力满足暴雨工况下的排水需求。结构设计过程中，对格栅板的承重能力做了针对性强化，格栅板背部设置了沿长度方向的加强筋，可承受日常行人踩踏、小型手推车碾压的荷载，不会发生盖板变形断裂的问题，集水腔体的壁厚做了均匀化处理，既保证整体结构强度，又避免不必要的材料浪费，各边角位置均做了圆角过渡处理，避免加工、安装过程中出现锐边割手的问题，同时也减少污渍在边角位置的附着，降低日常清洁的难度。不同于下排式地漏需要在楼板上预留竖向孔洞的要求，这款侧排式地漏可在同层排水场景中应用，无需穿透楼板，降低了老旧卫生间改造、同层排水系统施工的难度，也减少了楼板渗水的隐患，在实际安装过程中，可根据现场排水支管的布置方向调整侧排接口的朝向，适配不同的管线排布方案，提升现场安装的灵活性。
