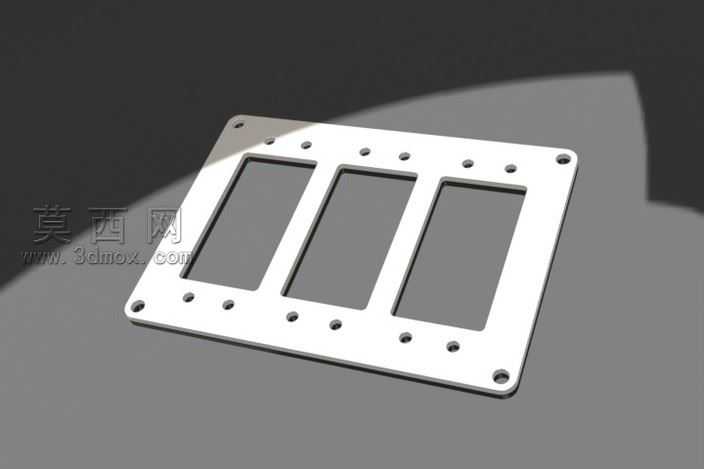

本模型为三工位伺服安装固定支架,采用SolidWorks软件完成全参数化三维建模,建模过程严格遵循机械安装件的设计规范,以实际伺服组件的安装尺寸为基准进行草图绘制,通过拉伸、切除、阵列等基础特征命令完成整体结构构建,所有孔位尺寸、板件厚度、安装间距均经过尺寸校验,可直接导出工程图用于生产加工。模型整体采用矩形板式结构,主体为等厚度金属板材加工成型,板面设置三个等尺寸矩形镂空工位,每个工位对应一组伺服组件的安装容纳空间,镂空边缘做圆角过渡处理,避免应力集中同时提升装配时的操作便利性。板件的外轮廓边缘均匀分布多组安装孔,包含沉头固定孔与定位销孔两类,孔位采用线性阵列方式排布,保证安装时的受力均匀性与定位精度,所有孔位的同轴度、位置度公差均按照通用五金配件的行业标准设定,可适配标准规格的紧固件完成装配。渲染阶段采用哑光金属材质赋予模型主体,模拟铝合金阳极氧化后的表面质感,场景添加柔和的环境漫反射光源与定向投影,清晰呈现板件的厚度层次、孔位的深度细节以及边缘的倒角特征,通过灰度渐变背景突出模型本身的结构轮廓,让观者可以直观把握支架的整体形态与安装点位分布。设计思路上,该支架以集成化安装为核心目标,将三个独立伺服的安装位整合在同一块安装板上,相比分体式安装支架大幅减少了装配所需的紧固件数量,降低了整体安装占用空间,同时统一的安装基准面可以有效保证三个伺服组件的安装平行度,减少多组件联动时的位置偏差。板件上的镂空结构一方面可以减轻支架自身重量,降低安装负载,另一方面可以为伺服组件提供散热空间,避免长时间运行时热量堆积在安装面影响元件使用寿命。所有安装孔的位置均避开了板件的应力集中区域,在保证安装强度的前提下尽可能优化材料利用率,板件的边角处做了小圆角处理,避免加工与装配过程中锐边划伤操作人员,整体结构兼顾了安装精度、结构强度、装配便利性与使用安全性,可直接应用于多伺服联动的自动化设备安装场景。
- 全部评论(0)
- 模板大小 1.6 MB
- 售价 10金币
- 浏览次数
- 系统要求 SolidWorks2010,效果图,其它,
- 软件分类 通用五金配件
