回形针配套塑胶承载基座结构设计

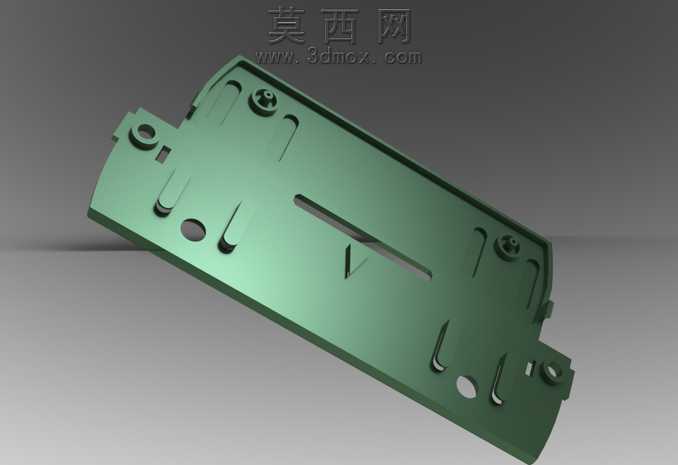

本作品为回形针配套使用的塑胶承载基座三维建模成果，建模阶段采用Pro/Engineer Wildfire软件完成全参数化特征构建，首先通过草绘绘制基座的整体外轮廓曲线，精准把控基座的弧形侧边与平直段的衔接弧度，保证整体外形适配配套回形针的收纳与安装尺寸需求。建模过程中依次完成拉伸、切除、倒圆角等基础特征操作，针对基座表面的多组定位卡槽结构，采用精准的尺寸约束完成特征创建，每一处卡槽的宽度、深度与倾斜角度都经过参数化校验，确保能够稳定卡合回形针部件，避免使用过程中出现松脱移位的问题。基座表面的圆形安装孔位采用同轴度约束完成定位，孔位边缘做了细微的倒角处理，既能够提升安装时的导向便利性，也可以消除塑胶件注塑成型后的锐边毛刺风险。基座两端的带孔凸台结构采用凸台拉伸与孔特征组合创建，凸台的厚度与孔径参数匹配标准紧固件尺寸，能够满足基座与外部构件的装配固定需求。材质渲染阶段选用哑光青绿色塑胶材质，调整材质的反光度与粗糙度参数，还原普通工业塑胶件的真实表面质感，同时添加细微的环境反射效果，让渲染成品更贴近实际注塑零件的视觉表现。结构设计上充分考虑塑胶件的成型工艺特性，所有壁厚保持均匀一致，避免出现壁厚突变导致的注塑缩痕问题，各加强筋的厚度与高度比例符合塑胶件设计规范，在提升基座整体结构强度的同时不会增加不必要的材料消耗。整体设计思路围绕回形针的承载、定位与安装功能展开，每一处结构特征都服务于实际使用需求，既保证了基座与回形针的配合精度，也兼顾了零件生产加工的工艺可行性，完成后的三维模型可直接用于后续的工程图导出、模具设计以及装配模拟验证工作。
