卫生级SUS316三通快装球阀定制结构

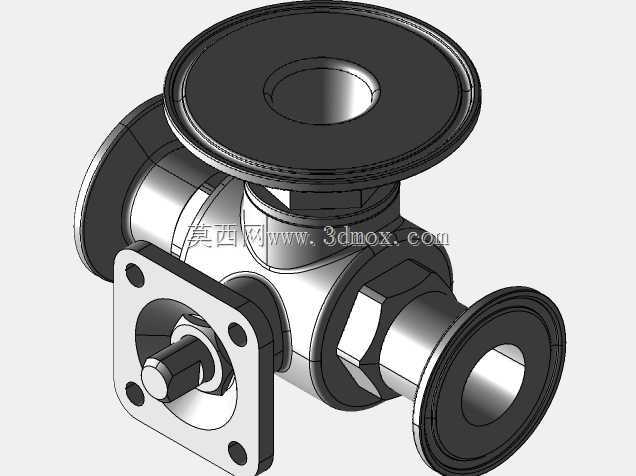

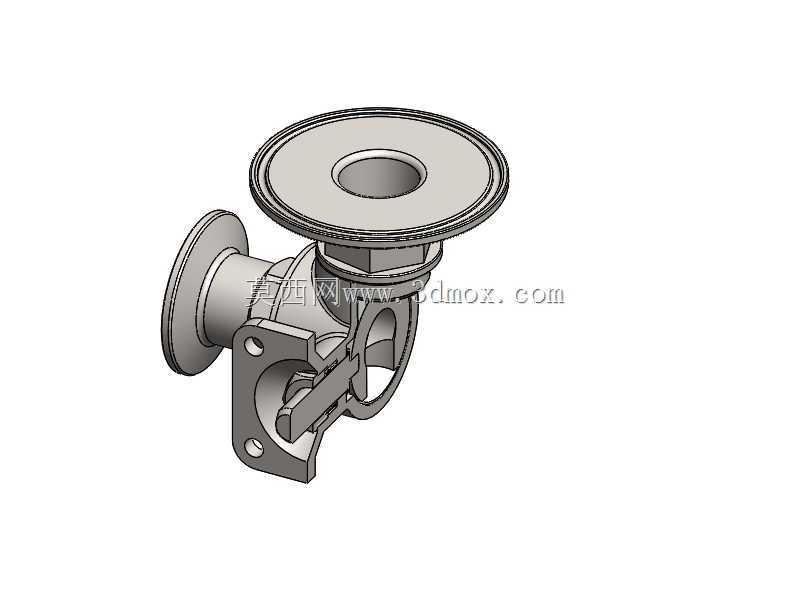

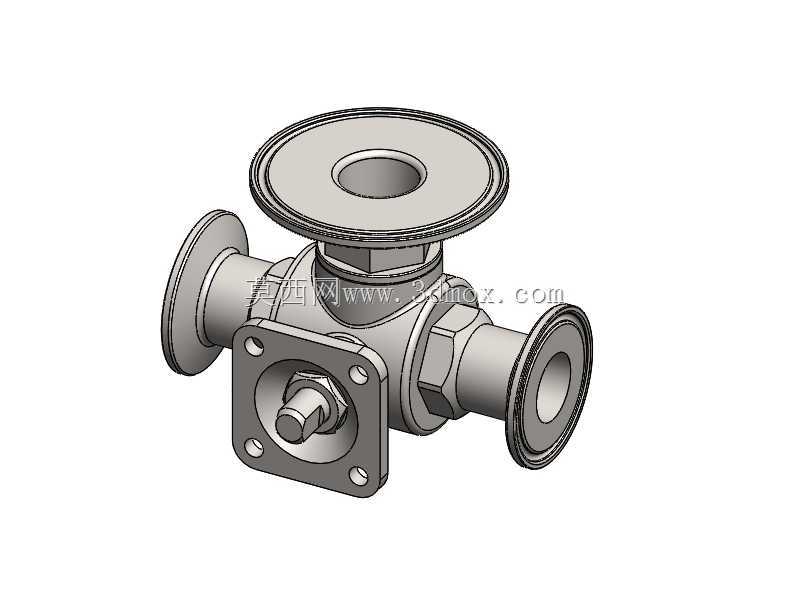

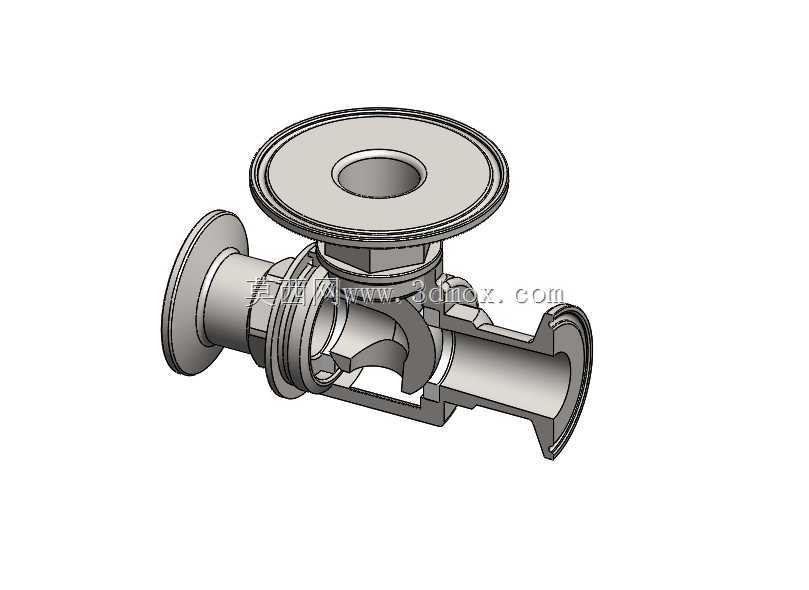

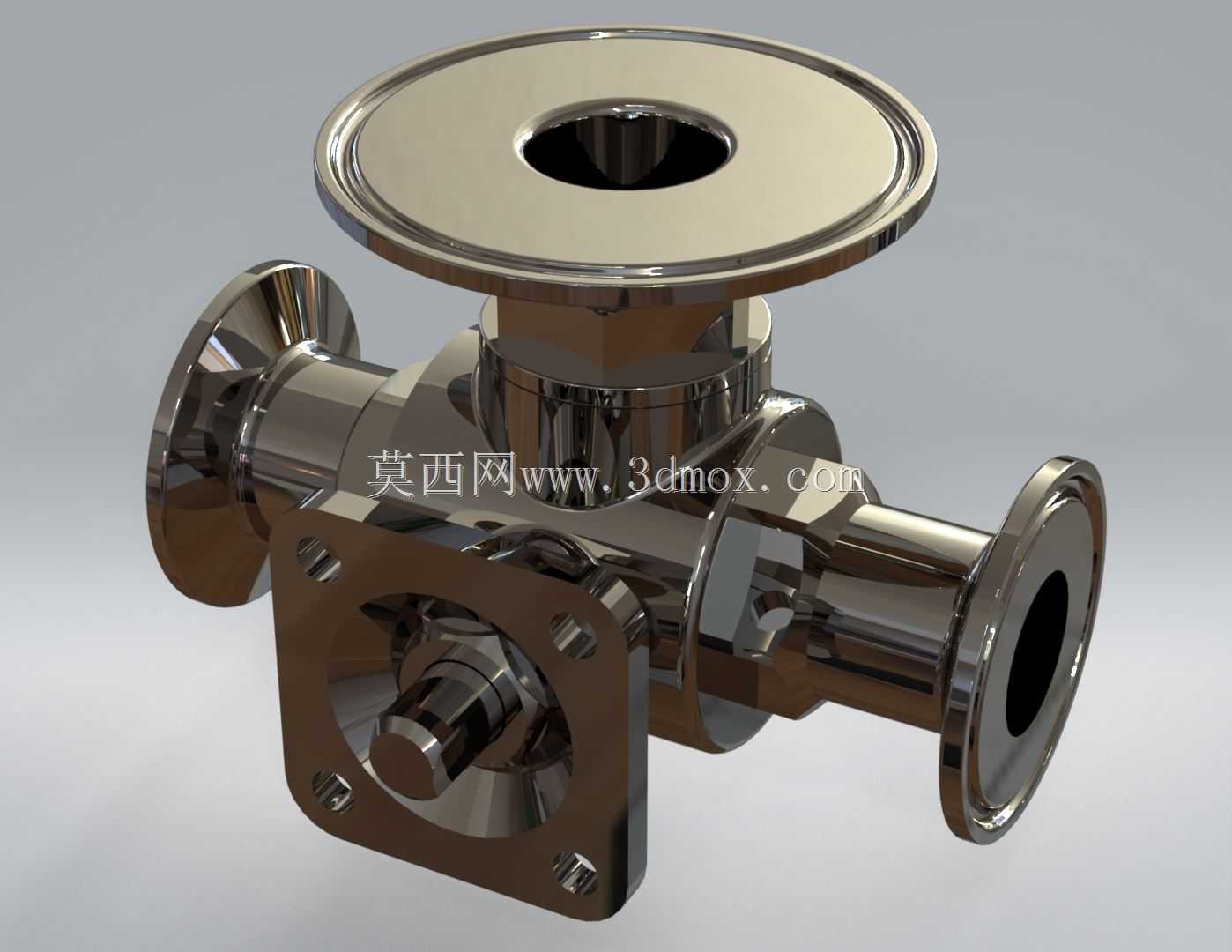

　　这款三通球阀采用SUS316不锈钢材质打造，核心面向食品饮料、生物医药、精细化工等对卫生等级有严苛要求的流体输送场景，这类工况下介质多具备一定腐蚀性，且生产环节需要定期完成CIP在位清洗、SIP灭菌操作，316材质的抗晶间腐蚀能力、耐酸碱性能刚好匹配这类场景的长期使用需求，不会因介质长期冲刷、清洗剂腐蚀出现内壁锈蚀、介质残留积垢的问题。结构上采用三通流道设计，可实现管路中介质的流向切换、合流或者分流功能，相比普通两通球阀能减少管路中阀门的布设数量，简化管路布局的同时降低管路泄漏点的数量，在无菌物料输送、纯化水分配、洁净工艺气体管路中应用时，能有效减少管路死角，避免介质滞留滋生微生物。连接端采用快装卡箍式结构，

　　配合标准卫生级卡箍即可完成快速装拆，不需要额外焊接或者螺纹攻丝操作，日常维护、更换密封件时拆装效率远高于法兰或者螺纹连接的阀门，快装端面的尺寸公差严格匹配行业通用快装接头标准，可直接和同规格的卫生级管道、泵体接口适配，不需要额外加工转换接头。本次结构优化重点针对阀组安装侧的卡套结构做了重新设计，调整了卡套的安装孔位分布与凸台定位尺寸，可直接适配正在开发的泵机组安装接口，安装时不需要额外加工转接板，阀组和泵体的连接同轴度可通过定位凸台直接保证，避免了现场安装时反复调整同轴度的繁琐工序，也能减少因安装偏心导致的阀杆密封磨损、泄漏问题。外形上所有和介质接触的内壁都做了镜面抛光处理，流道过渡位置全部采用圆弧过渡，没有直角死角，

　　不会残留输送介质，满足卫生级管路的洁净要求；外部非接触表面做了亚光处理，日常生产中不容易积灰，擦拭清洁更方便。安装边界上，三个接口的中心高、快装端的外圆尺寸、安装侧卡套的螺栓孔间距都做了参数化约束，建模时可直接调整公称通径参数快速生成对应规格的模型，适配不同管径的管路设计需求，阀杆操作侧预留了足够的扳手操作空间，不管是手动扳把操作还是后续加装气动、电动执行器，都不会和周边管路、安装架产生干涉。密封结构采用全包式PTFE阀座，密封面和流道完全齐平，没有密封缝隙，阀杆处采用双层卫生级密封圈，可承受10bar以内的工作压力，密封件更换时不需要将整个阀门从管路上拆下，松开压盖即可完成密封件替换，大幅降低后期维护的工作量。
