双孔铰接式机械连接固定支座结构

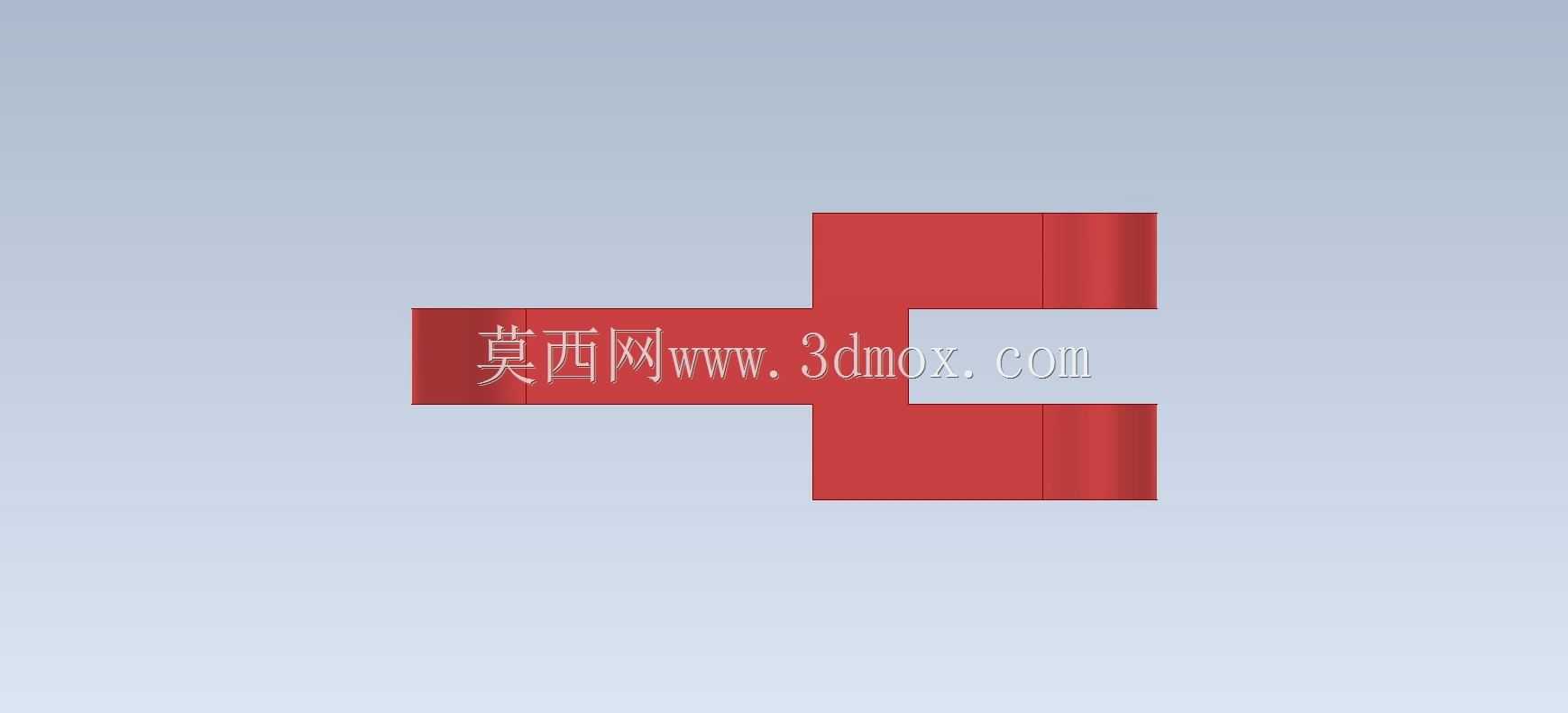

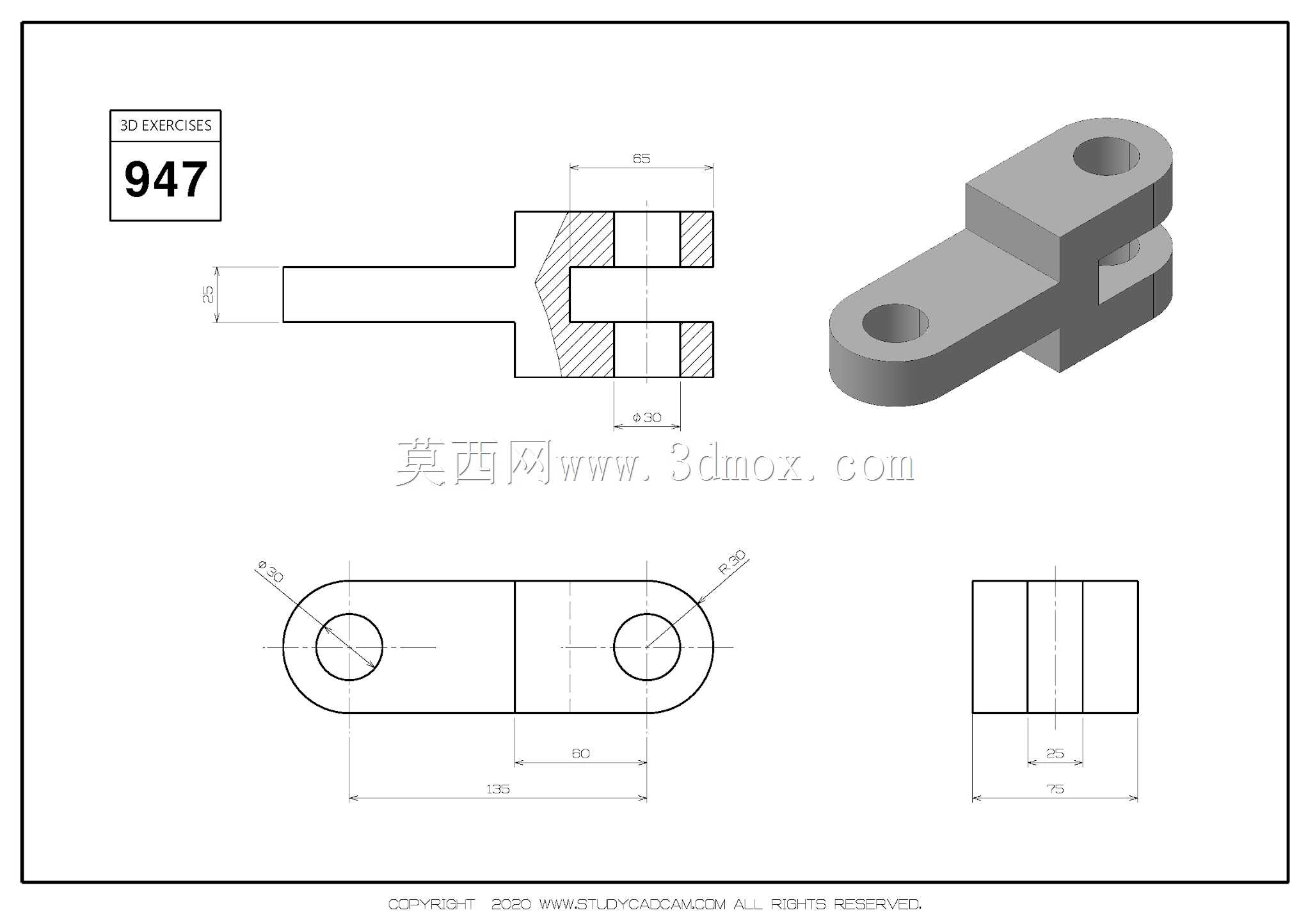

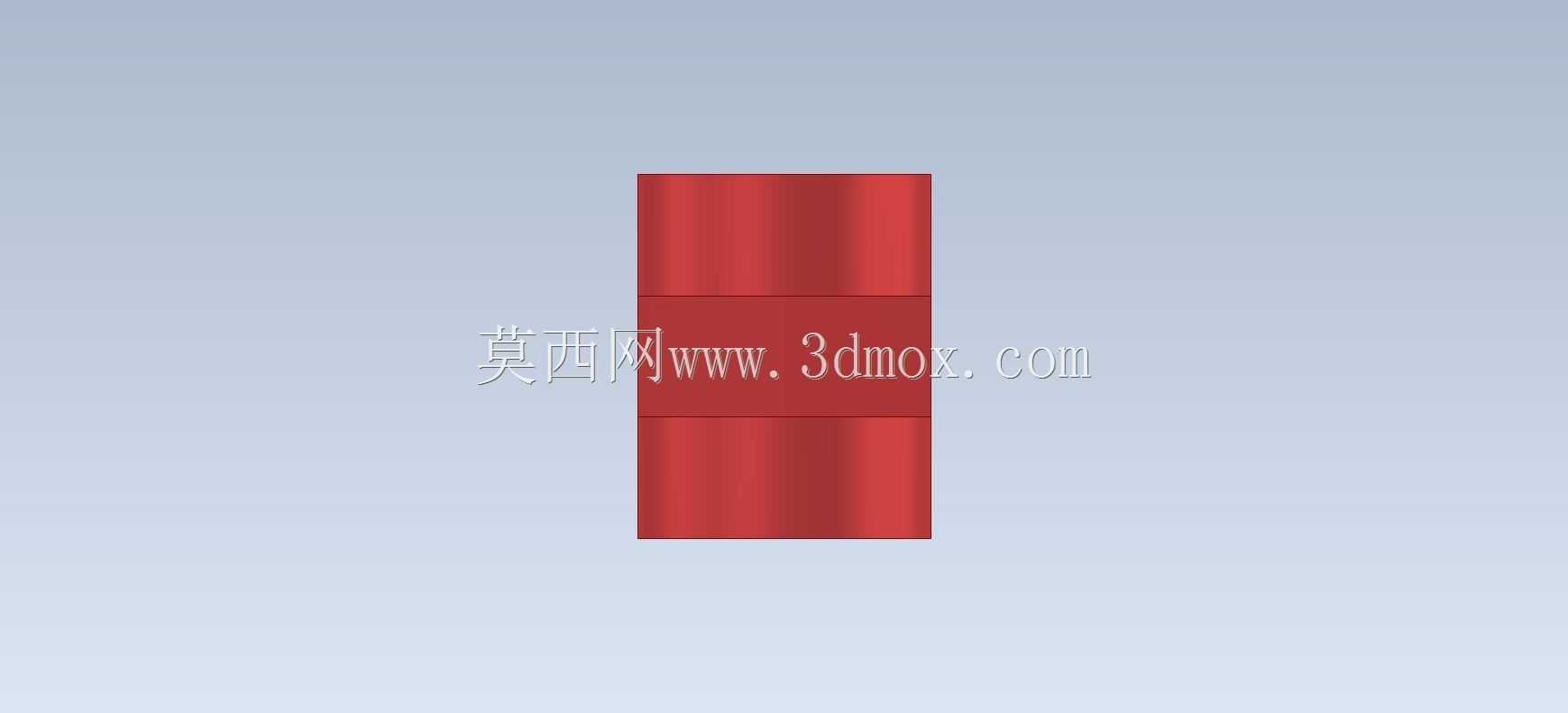

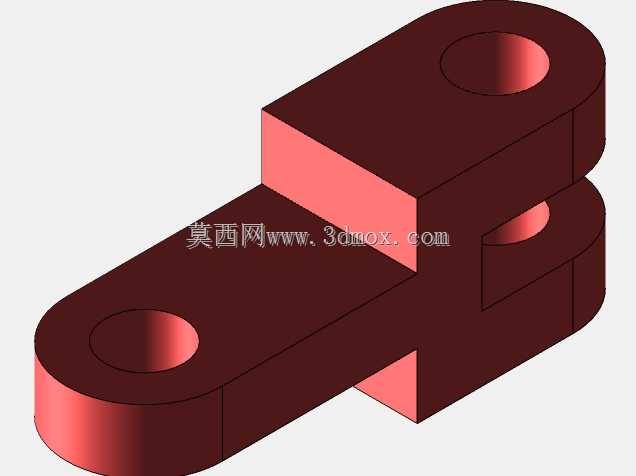

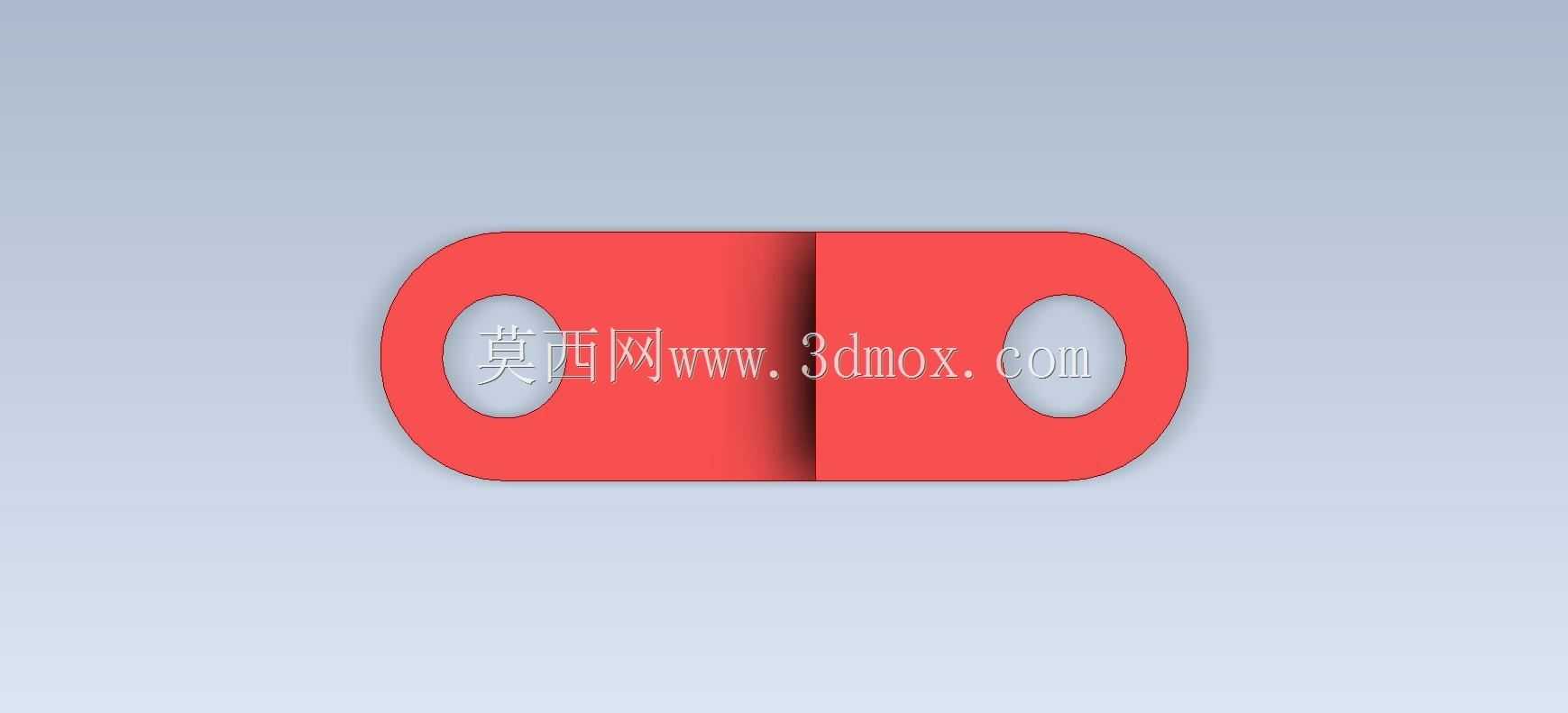

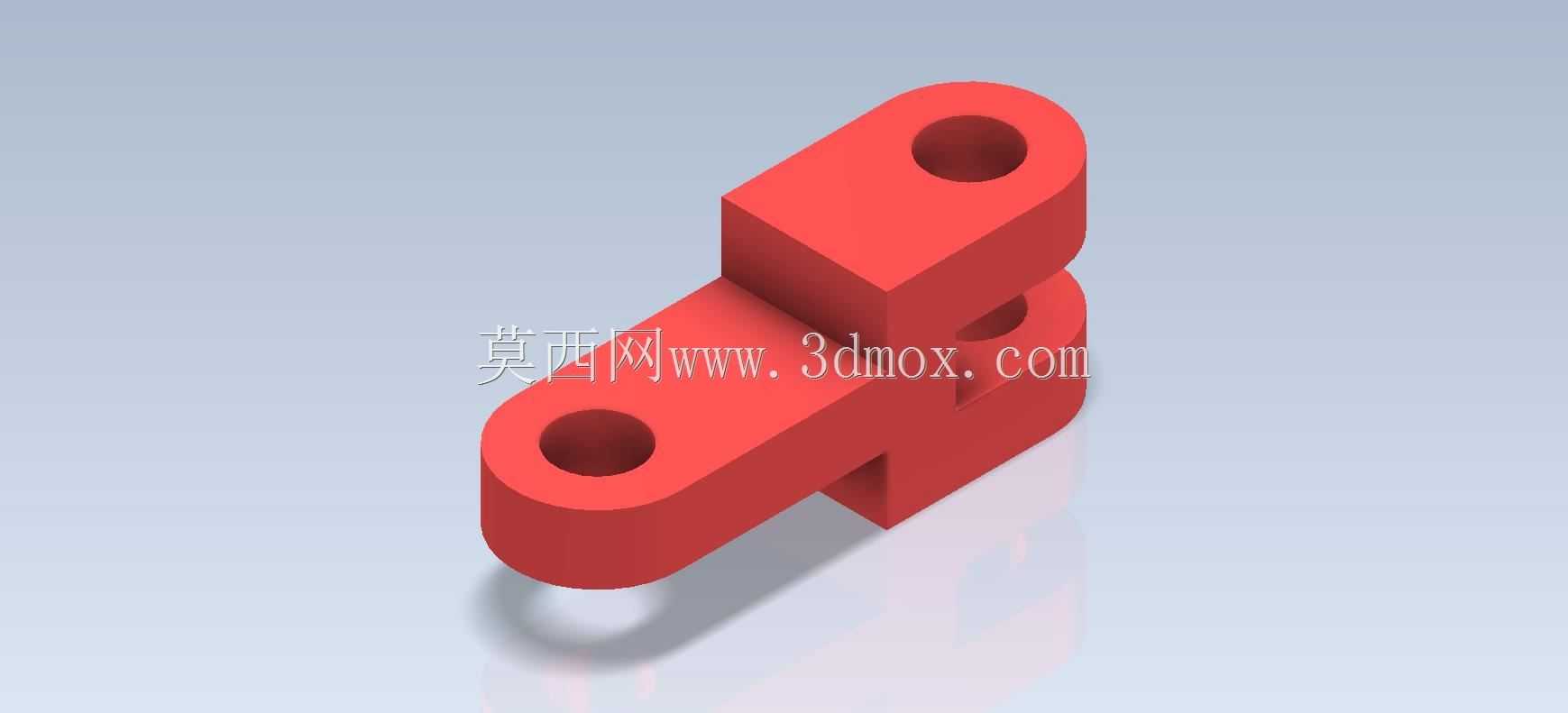

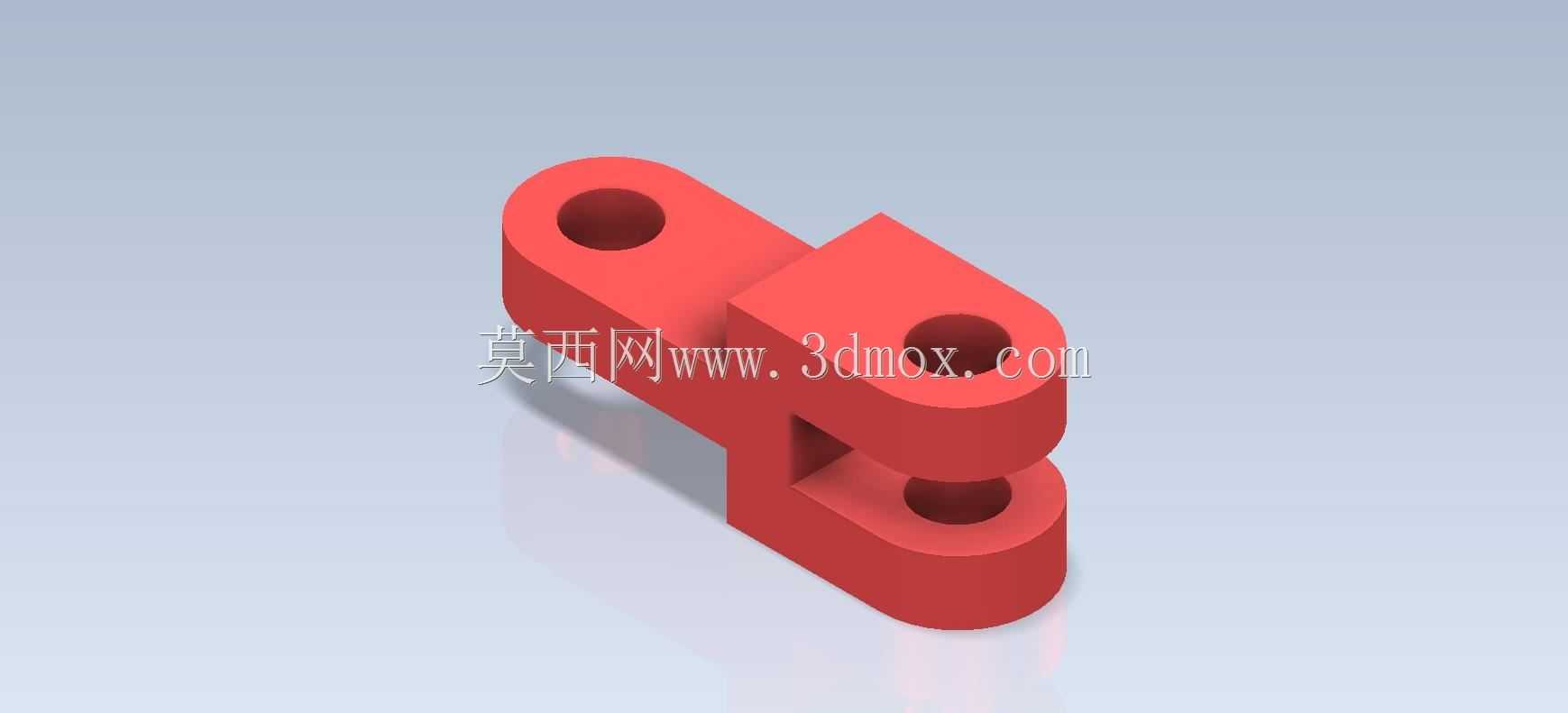

　　这类双孔铰接支座在轻工自动化生产线、小型工装夹具的连杆传动机构中十分常见，主要承担相邻运动构件的铰接定位与载荷传递作用，区别于一体式刚性支座，该结构通过上下错位的两个同轴铰接孔，可实现两个垂直方向布置的连杆件同步铰接，避免多构件铰接时的运动干涉问题。从结构设计逻辑来看，支座主体采用L型错位布局，下部伸出的长条形板件上开设第一处铰接孔，上部凸起的方块结构上开设第二处铰接孔，两孔轴线保持平行，孔位间距经过运动行程校核，可保证铰接的连杆在摆动范围内不会与支座本体发生剐蹭。所有棱边均做了R2左右的圆角过渡，既可以消除加工后的锐边毛刺，避免装配时划伤操作人员，也能降低应力集中系数，提升构件在交变载荷下的疲劳寿命。安装边界方面，

　　下部铰接孔端面为主要安装贴合面，装配时需保证该面与安装基座的平面度公差在0.05mm以内，避免铰接后出现卡滞问题；上部铰接孔的中心高度为固定值，选型时需匹配对应连杆的回转半径，防止运动行程超出设计范围。两孔的内径尺寸统一，可适配同直径的铰接销轴，减少备件种类，降低现场维护成本。从建模实操角度来看，绘制该零件时优先采用拉伸凸台搭建主体轮廓，再通过拉伸切除完成铰接孔的加工特征，最后添加圆角特征即可完成全参数化建模，建模过程中需注意两孔的同轴度公差、孔端面与支座安装面的垂直度公差，这些形位公差直接影响后续铰接机构的运动顺畅度。实际应用场景中，这类支座常搭配销轴、轴用挡圈使用，多用于小型气动摆杆机构、手动夹具的锁紧联动结构、检测设备的探头摆臂支撑部位，承受的载荷多为中等强度的交变径向载荷，材质一般选用45号钢调质处理，表面做发黑防锈处理，部分有轻量化需求的场景也可选用6061铝合金加工，满足强度要求的同时降低整体机构重量。
