嵌入式以太网设备服务器接口组件三维模型

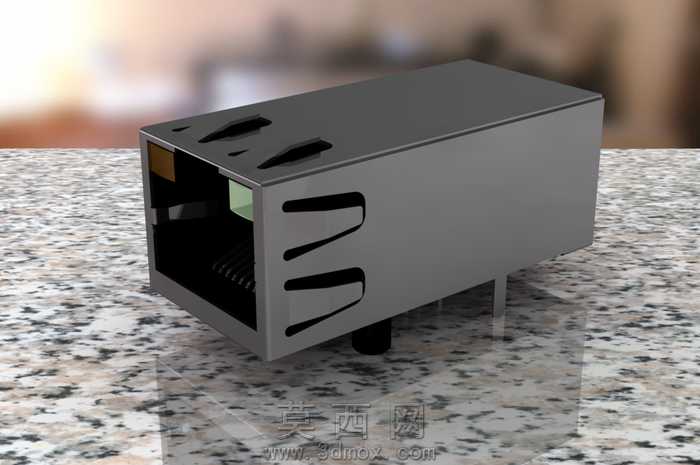

本作品为嵌入式以太网设备服务器的接口组件三维建模成果，建模阶段依托NX平台完成全参数化结构搭建，首先依据RJ45集成式以太网接口的实物尺寸进行基准定位，先绘制主体金属屏蔽外壳的基础轮廓草图，通过拉伸、切除命令构建出长方体外壳的主体腔体，同时在外壳侧面精准开出三处异形卡扣槽位，槽位的弧度、深度均参照实物装配公差进行参数约束，保证后续与设备主板安装时的卡扣契合度。外壳顶部的两处定位凹槽采用扫描切除方式完成，凹槽的倾斜角度与内部弹片的让位空间做了同步设计，避免装配时出现结构干涉。接口前端的插接口腔体做了分层结构设计，内部预留了金手指接触片的安装位、内置网络变压器的容纳腔，同时在腔体一侧设计了状态指示灯的透光孔位，孔位的尺寸与贴片LED的规格完全匹配。底部的插脚采用阵列方式建模，每根插脚的直径、伸出长度、间距均遵循直插式电子元件的行业标准，同时在外壳底部预留了定位柱的安装位，定位柱的锥度做了导向设计，方便插件时快速对准PCB板的安装孔。材质与渲染阶段，为金属屏蔽外壳赋予了磨砂哑光金属材质，调整材质的粗糙度参数模拟锌合金压铸件的真实表面质感，对卡扣槽位、凹槽的边缘做了微小的倒角处理，还原冲压加工后的边缘钝化效果；内部的塑料隔层赋予了黑色阻燃PC材质，调整材质的半透明参数隐约展现内部的结构层次；插脚部分赋予了镀锡铜材质，添加轻微的反光效果体现金属引脚的光泽度。场景渲染时采用花岗岩纹理台面作为承载面，添加柔和的环境光与定向补光，在模型下方投射出柔和的阴影，同时开启环境遮蔽效果增强结构的立体感，清晰展现接口组件的外部轮廓与内部腔体的层次关系。设计过程中重点考量了嵌入式设备的小型化需求，在保证屏蔽性能、结构强度的前提下尽可能压缩组件的整体体积，所有结构特征均做了工艺可行性校验，外壳的壁厚均匀控制在合理区间，避免注塑或压铸过程中出现缩水、变形问题，插脚与外壳的结合处做了加强筋设计，提升插件时的结构强度，防止插脚受外力出现弯折脱落。
