Swerve驱动基座花型轴套结构设计

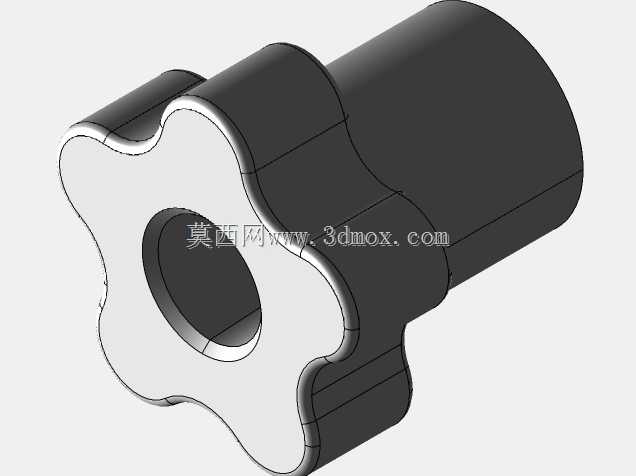

　　该结构件是Swerve转向驱动轮组的核心基座连接构件，主要应用于全向移动AGV、竞技机器人、重载移动平台的轮组传动系统中，承担轮组转向扭矩传递、驱动轴定位支撑、轮组基座与行走轮连接的多重作用。在实际设备运行场景中，这类构件需要同时承受驱动电机输出的径向行走扭矩，以及转向舵机输出的周向转向扭矩，对结构的抗扭刚度、同轴度精度、安装贴合度都有明确的工程要求。从结构设计思路来看，构件采用一端花型外轮廓、一端圆柱套筒的复合结构，花型端的多瓣凸起结构并非装饰性设计，而是用于和基座上的对应卡槽形成周向防转配合，相比传统单键连接，多瓣贴合的接触面积更大，在频繁正反转的转向工况下能有效分散接触应力，避免键槽位置出现应力集中导致的构件开裂或配合松旷。

　　中间的通孔为驱动轴穿装通道，设计时严格控制了孔的圆柱度公差，保证驱动轴转动时不会出现偏磨，同时圆柱套筒段的外径匹配轮组轴承的内圈安装尺寸，可直接压装标准深沟球轴承，省去额外的轴套定位台阶，压缩轮组的轴向安装尺寸，适配紧凑空间内的轮组布局。构件的轴向长度经过尺寸链校核，安装后花型端面与基座卡槽底面完全贴合，圆柱套筒端面与轴承内圈端面抵接，不会出现轴向窜动；外轮廓的花型瓣数经过受力仿真验证，在满足最小壁厚要求的前提下，每瓣的圆弧过渡半径做了加大处理，避免淬火处理时出现应力开裂，同时装配时能自动导正，降低装配对位的难度。在移动平台实际运行中，这类构件的安装边界需要预留足够的径向空间，花型端的最大外圆尺寸要小于基座安装孔的避让直径，

　　套筒段的长度要匹配轴承与轮架的总厚度，保证锁紧后整个轮系的转动间隙控制在合理范围内，不会出现转向卡滞或行走晃动的问题。相比传统的方形或圆形连接轴套，这种花型结构的连接构件在同等重量下抗扭性能提升约40%，同时拆装时不需要额外的定位键，维护时直接插拔即可完成轮组拆卸，适合需要快速更换轮组的竞技机器人、车间周转AGV等应用场景，设计时也充分考虑了常规加工工艺的可行性，可通过棒料铣削加工成型，不需要复杂的模具投入，小批量试制阶段也能快速加工出合格样件完成性能验证。
