战斗机器人用大电流螺旋式电源开关

　　这款螺旋式开关的核心应用场景集中在竞技类战斗机器人的主回路通断控制，同时也覆盖各类对功率重量比有严苛要求的高功率便携电气设备，在这类场景中，电源开关不仅要承担常态下的大电流导通任务，还要应对竞技对抗中可能出现的瞬时冲击电流、振动拉扯等极端工况，普通的船型开关、拨动开关往往会因为触点载流不足、锁紧结构抗振性差出现熔焊、误触发等问题，完全无法满足使用需求。从功能特性来看，这款开关采用螺旋式锁紧结构，搭配M5规格螺钉作为操作件，使用4mm六角扳手即可完成拧紧与松开操作，相比传统的扳动式开关，螺旋结构可以提供足够的接触压力，大幅降低接触电阻，避免大电流通过时触点过热烧蚀；同时设计有按钮式防停系统，在开关未完全拧紧的状态下，

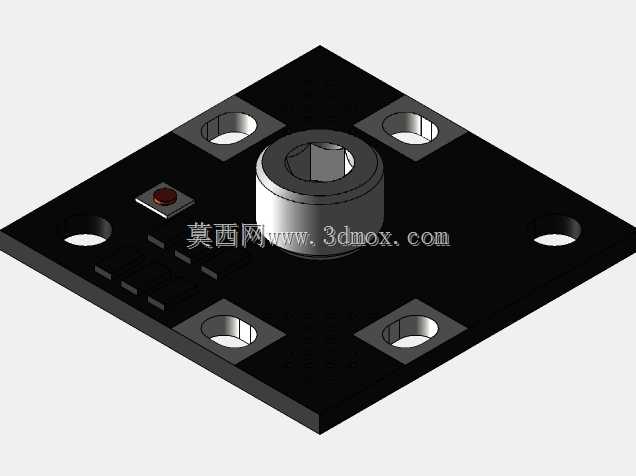

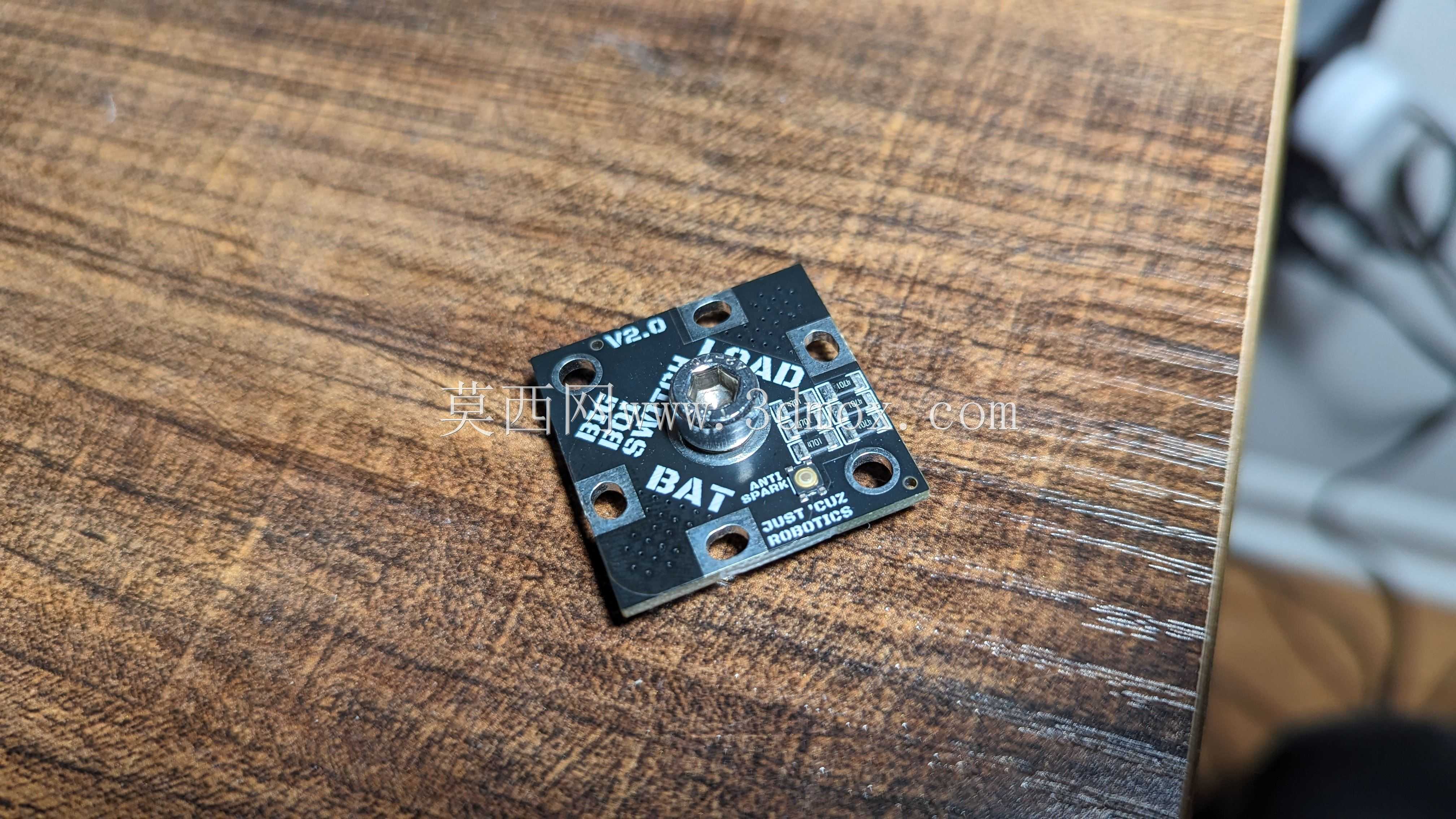

　　仅允许小电流为后端电容预充电，避免带载大电流合闸时产生的电弧烧蚀触点，也能防止上电瞬间的大电流冲击损坏后端电调、控制板等器件。从载流能力设计上，这款开关可以在32V电压等级下持续承载90A电流约3分钟，能够匹配绝大多数12磅级战斗机器人的峰值功率需求，同时可以承受更高幅值的瞬时突发电流，只要回路中搭配的XT60连接器不会出现熔焊故障，这款开关就能可靠完成通断任务。在安装边界设计上，开关采用PCB板载集成结构，开关本体直接焊接在配套的PCB基板上，基板四角预留了标准安装孔位，可以直接通过铜柱或者螺钉固定在机器人的机架上，不需要额外设计复杂的安装支架，PCB板上已经集成了输入输出焊盘，分别标注BAT与LOAD端，

　　接线时只需要将电池电源线焊接在BAT端，负载端电源线焊接在LOAD端即可完成接线，不需要额外外接分流导体，大幅降低了接线的复杂度与回路电阻。设计思路上，这款开关完全围绕竞技机器人的实际使用痛点展开，没有冗余的附加功能，所有结构设计都服务于高可靠性、轻量化、易操作三个核心需求：螺旋操作结构不需要在机器人外壳上预留大尺寸的操作手柄开孔，只需要预留对应六角扳手的过孔即可，能更好的保证机器人外壳的结构强度，对抗对抗中的冲击；板载集成的设计省去了额外的固定结构与接线端子，最大限度的降低了配件自身重量，符合高功率重量比的设计要求；预充电防弧结构不需要操作人员额外携带预充电电阻，简化了上电操作流程，也避免了误操作带来的触点损坏。

　　对于结构设计人员来说，在选用这款开关做整机布局时，需要注意在PCB安装位置周边预留至少5mm的操作空间，保证六角扳手可以垂直伸入操作螺钉，同时要注意开关本体的金属部分与机架金属结构之间做绝缘处理，避免出现短路故障；接线时要保证焊盘焊接充分，避免大电流下焊盘过热脱落，电源线走线要尽量远离信号线路，避免大电流通断时的干扰影响控制信号稳定性。
