双立耳带加强筋安装支座结构设计

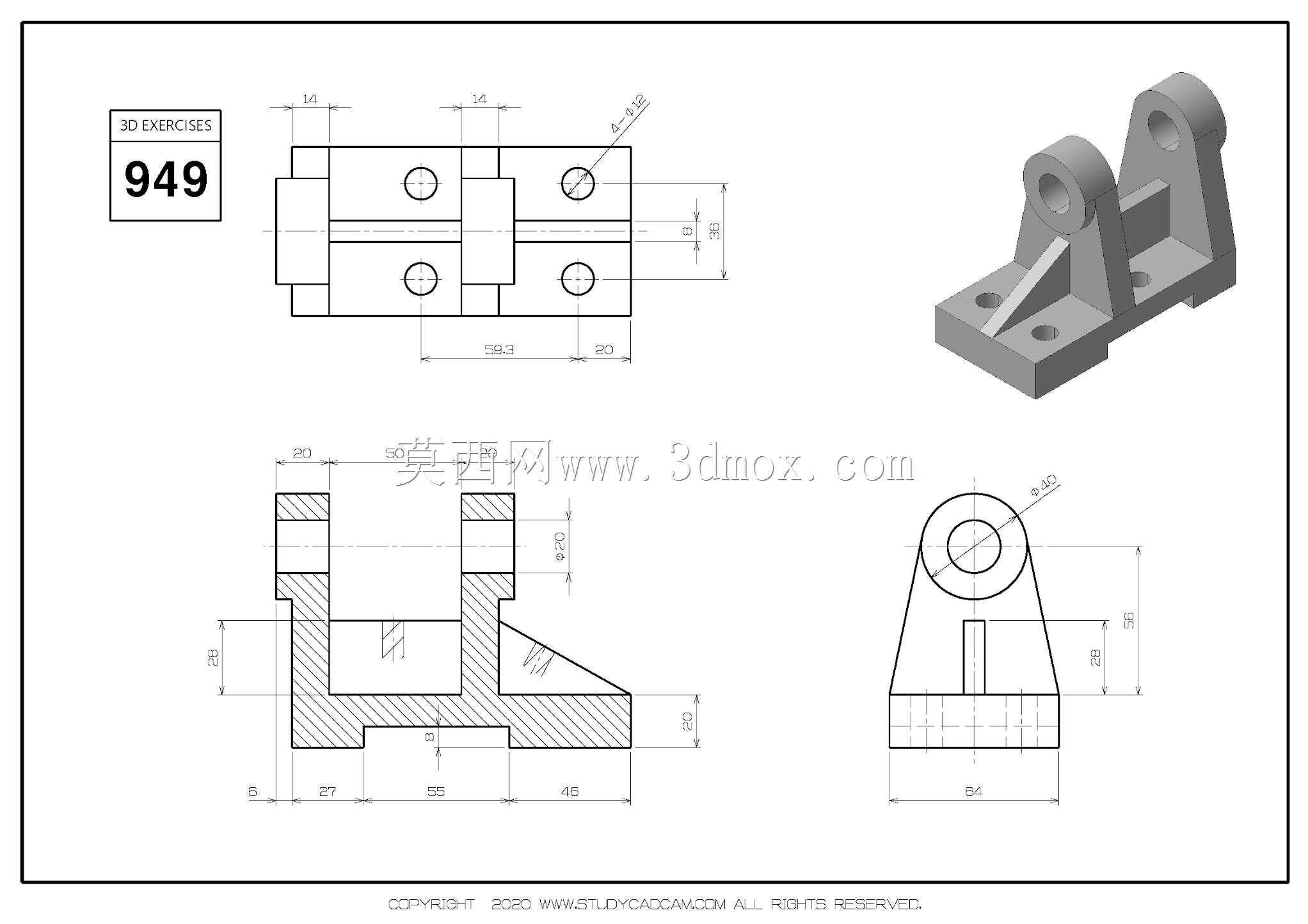

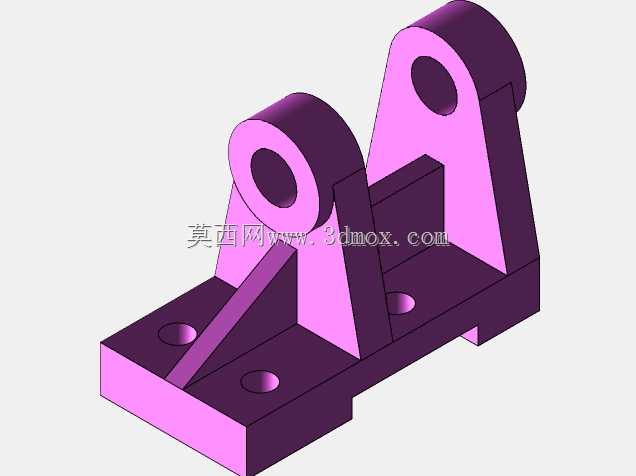

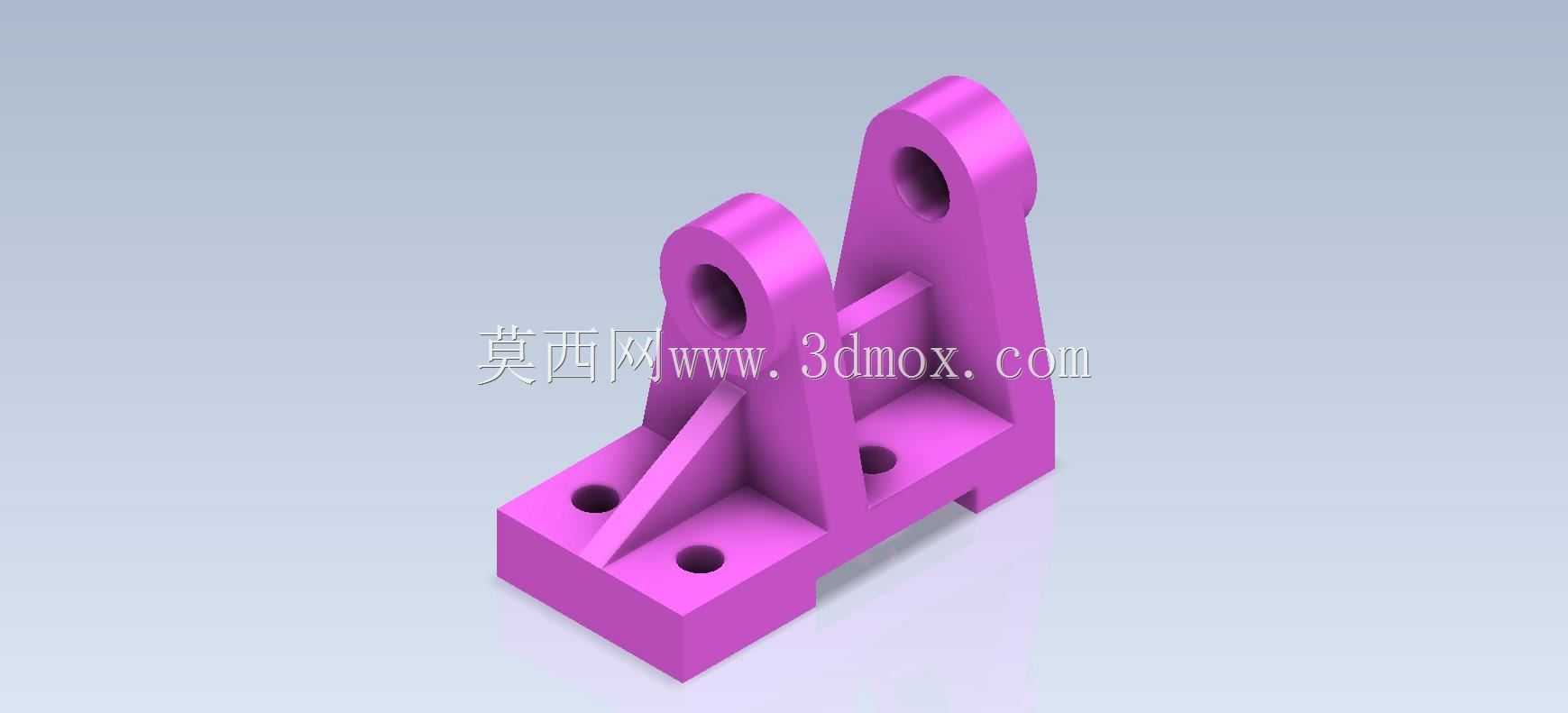

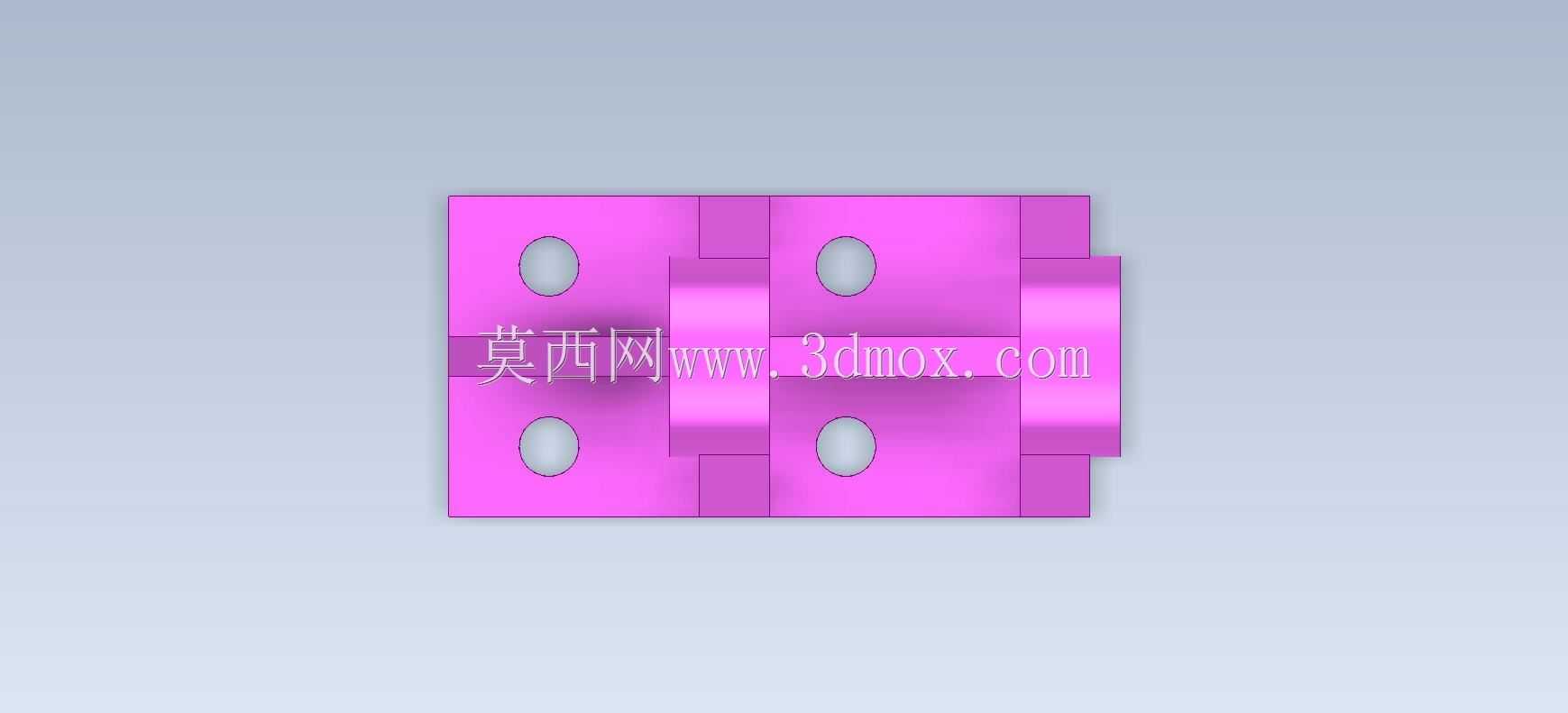

　　该双立耳带加强筋的安装支座，是工业设备中极为常见的铰接支撑类零件，广泛应用于机床辅助机构、自动化生产线连杆传动单元、工装夹具定位模块等场景，核心作用是为带铰接需求的运动部件提供稳定的安装基准与转动支撑，同时承受运动过程中产生的径向载荷与倾覆力矩。从结构设计逻辑来看，底部采用矩形安装基板，基板上开设三个沉头安装孔，孔位呈非对称三角排布，这种排布方式相比对称四孔设计，既能在有限的基板尺寸内保证安装后的抗扭转能力，又能规避安装面存在局部凸起时的干涉问题，安装时可通过内六角螺栓将支座整体固定在设备机架或安装平台上，沉孔设计可保证螺栓头完全没入基板平面，不会对上方运动部件造成刮擦干涉。基板上方垂直设置两个平行的立耳支撑臂，

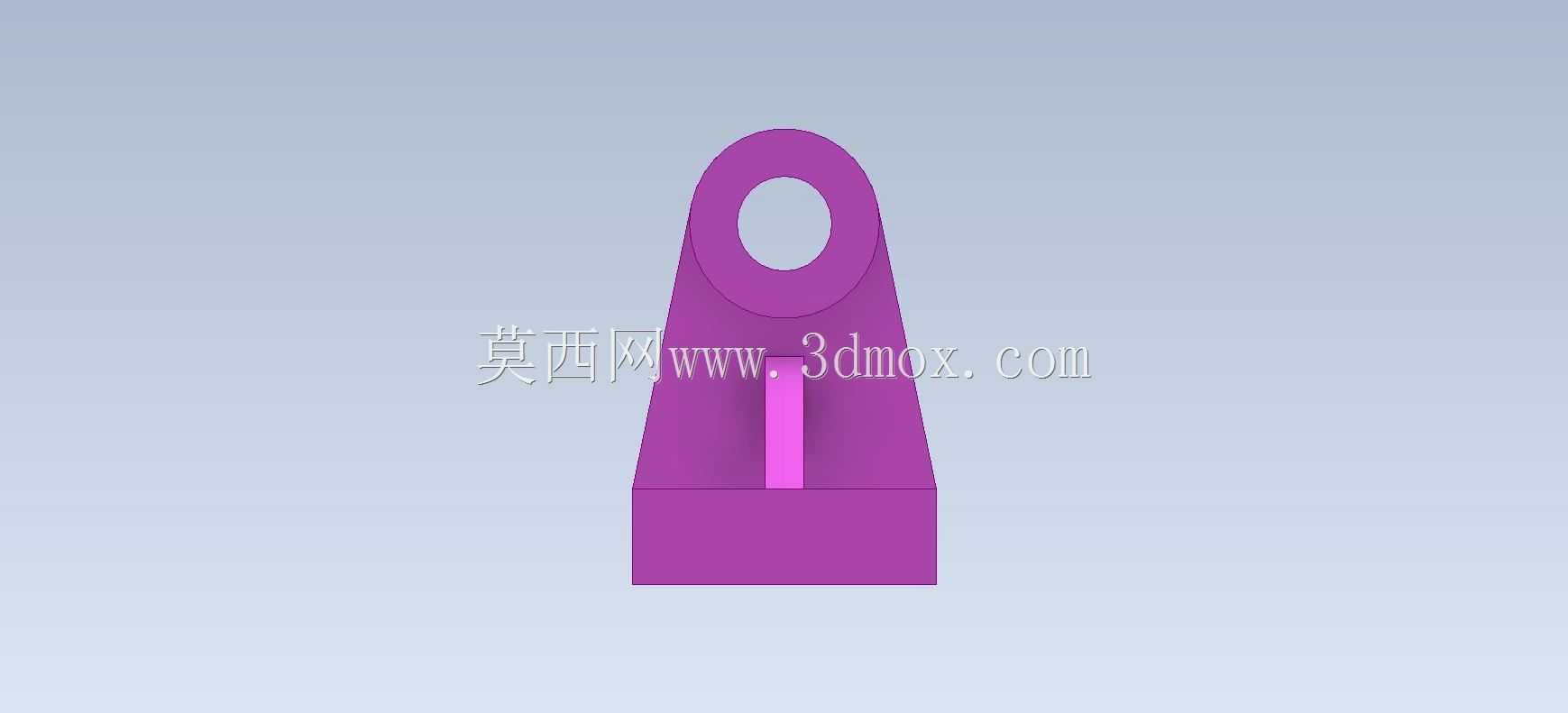

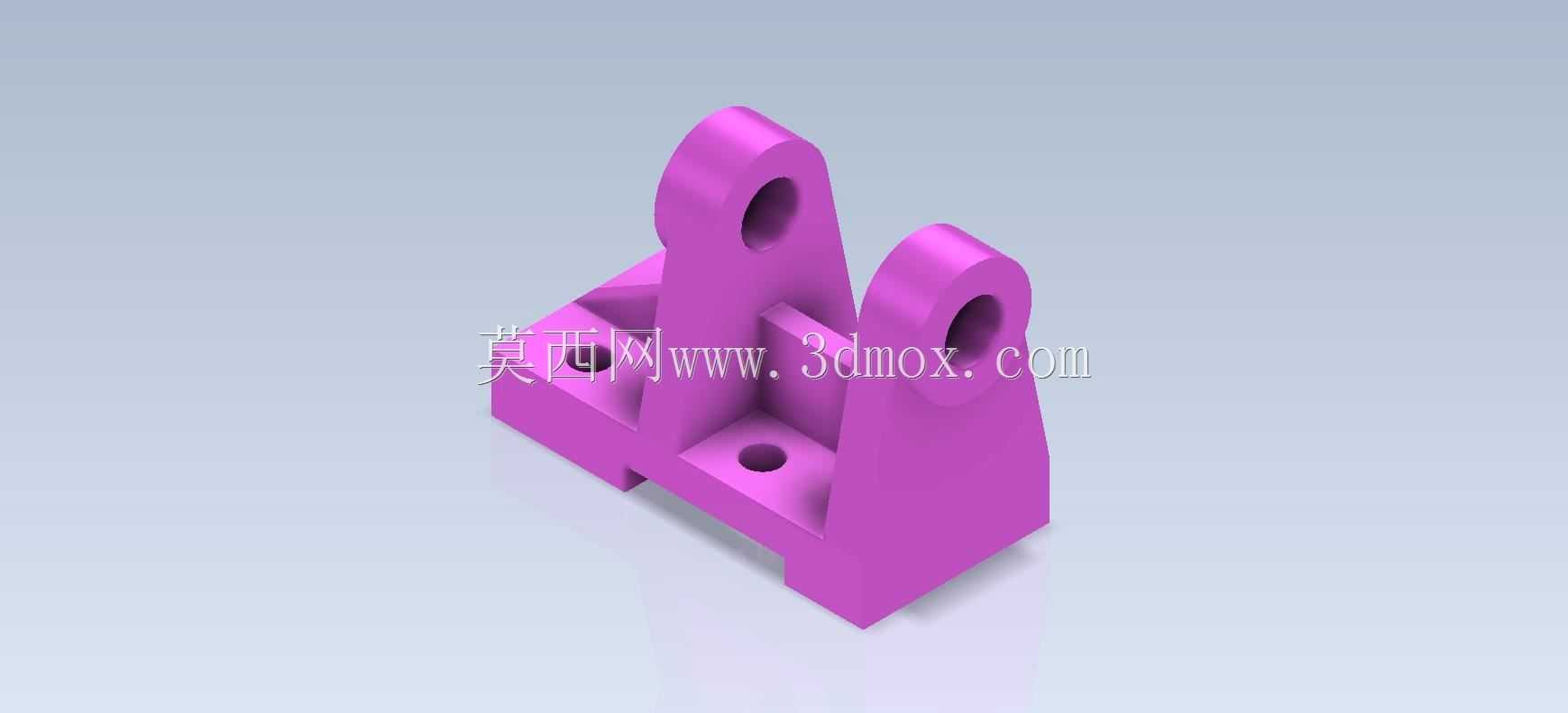

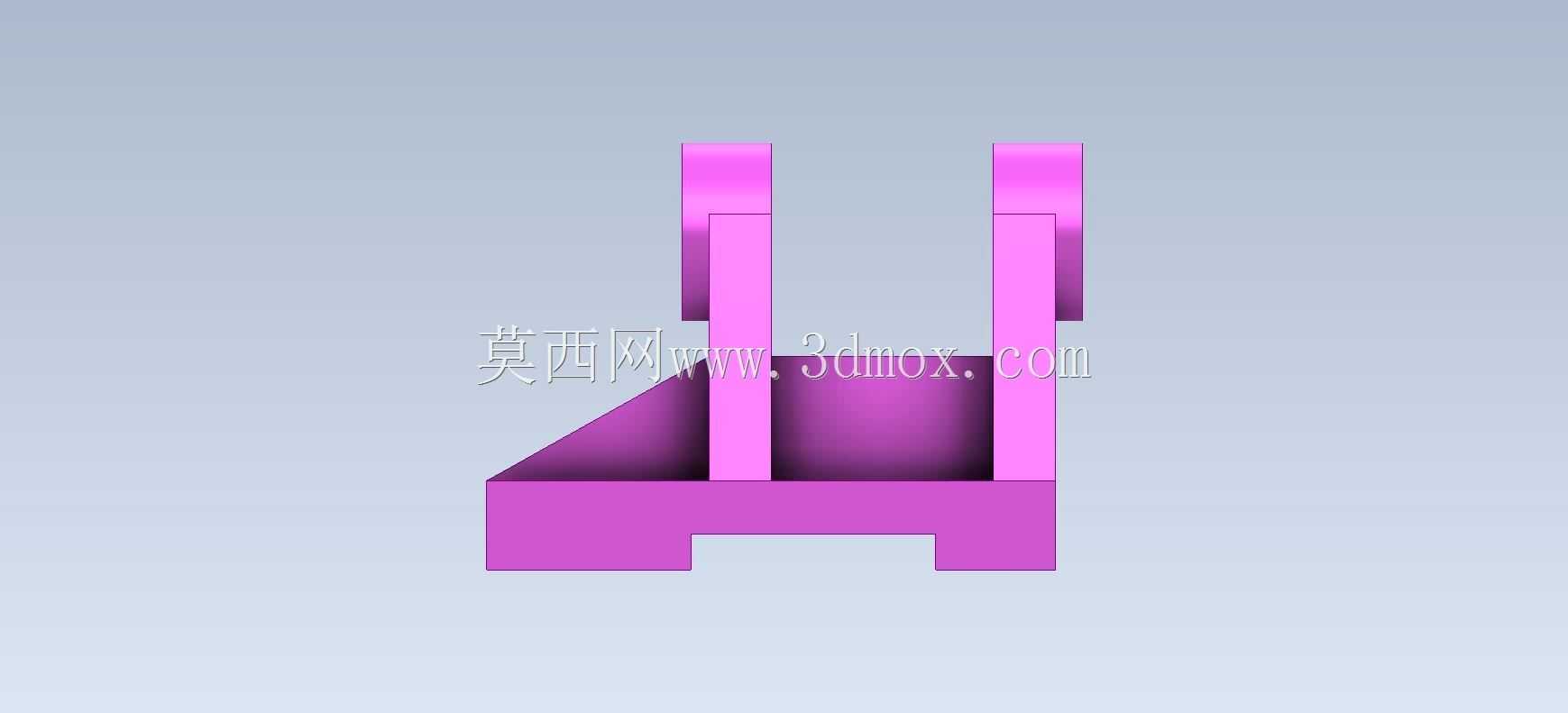

　　每个臂体上部开设同轴的铰接通孔，孔壁做了加厚处理，用于穿装铰接销轴，连接摆杆、连杆等运动构件，两臂之间预留的间隙可容纳被连接件的端部，保证铰接部件转动时不会与臂体发生摩擦。为了提升立耳与基板连接位置的结构强度，在立耳内侧与基板之间设置了三角形加强筋，筋板厚度与立耳壁厚保持一致，可有效抵消铰接部位受载时对立耳根部产生的弯曲应力，避免长期交变载荷下出现根部开裂的问题，同时筋板的设置也减少了零件整体的壁厚差，在注塑或铸造加工时可降低缩孔、变形的概率。从安装边界来看，该支座整体外轮廓规整，无外伸的突兀结构，安装时仅需保证基板贴合面的平面度在0.1mm以内，铰接孔的同轴度公差控制在0.05mm范围内，即可满足常规工况下的使用需求，

　　零件的所有棱边均做了小倒角处理，既可以去除加工毛刺避免安装时划伤操作人员，也能减少应力集中点，提升零件的疲劳寿命。在实际选型应用中，这类支座可根据承载需求调整对应尺寸，小尺寸规格多用于轻工自动化设备的轻载传动节点，大尺寸加厚版本则可用于机床、工程机械的重载铰接部位，其结构形式简单可靠，加工工艺成熟，是机械结构设计中非常经典的支撑类标准结构单元，建模时需重点保证两立耳铰接孔的同轴度、安装孔的位置度，以及加强筋与臂体、基板连接位置的圆角过渡，避免应力集中带来的结构失效风险。
