弹簧搭扣式快速锁紧五金构件

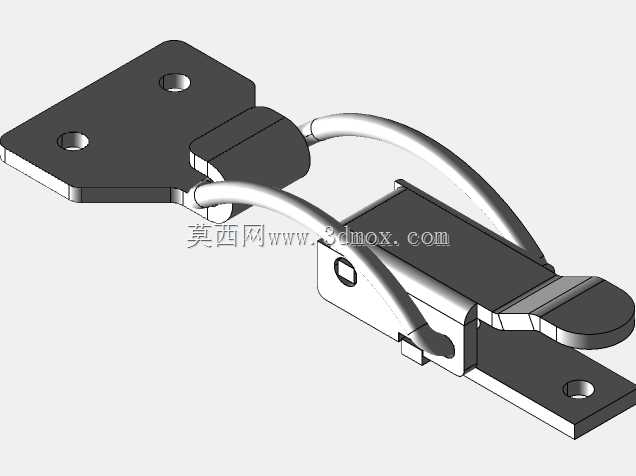

　　这类弹簧搭扣属于工业领域应用极广的压紧式锁紧构件，日常在各类需要频繁开合的设备舱门、检修盖板、工装夹具侧板、小型储运箱体上都能见到它的身影，核心作用是在闭合状态下提供持续的预紧压力，避免设备运行过程中因振动、冲击出现盖板松脱、密封失效的问题。从结构设计逻辑来看，它采用了双弯弹簧钢丝作为弹性施力元件，搭配两个冲压成型的金属安装基座：带挂钩的基座固定在门框或箱体固定侧，带锁紧压臂的基座固定在活动门板侧，压臂扣合到挂钩后，弹簧钢丝越过结构死点即可形成稳定的自锁状态，此时弹簧的预紧拉力会持续将两个安装座往中间拉拢，保证结合面的压紧力均匀稳定。设计时两个安装座都预留了沉头安装孔，适配标准沉头螺钉安装，安装时需要提前核算两个基座的相对位置偏差，

　　预留0.5-1.2mm的预紧压缩量，避免扣合过松导致锁紧失效，或是扣合过紧造成弹簧长期处于超行程负载出现疲劳断裂。从安装边界来看，固定座的平板部分为平直冲压结构，安装面需要保证平面度不大于0.2mm，避免安装后基座翘曲影响扣合顺畅度；活动侧的压臂在开合过程中会绕基座转轴做圆弧摆动，设计周边结构时需要预留足够的摆动空间，避免压臂运动过程中与周边构件发生干涉。和传统的螺栓紧固、插销锁紧结构相比，这种搭扣不需要额外工具就能完成开合操作，单人徒手即可在数秒内完成门板的锁紧或开启，非常适合需要频繁开启维护的设备部位。弹簧钢丝的弧度设计经过力学优化，扣合过程中操作力先升后降，越过死点后操作力快速降低，既保证了锁紧状态下的拉力足够，

　　又不会出现扣合费力、开启困难的问题。两个金属基座的边缘都做了圆角钝化处理，避免安装和操作过程中划伤操作人员，压臂末端的圆弧结构也方便操作人员手指施力开启。在密封场景使用时，可搭配橡胶密封垫使用，搭扣提供的持续压紧力可以让密封垫保持稳定的压缩量，有效阻挡粉尘、水汽进入设备内部，在户外设备、食品加工设备、工业检测设备的舱门结构中应用十分普遍。建模过程中需要重点还原弹簧钢丝的成型弧度、安装座的冲压折弯特征、转轴部位的配合间隙，保证模型装配后可以模拟真实的开合动作，为后续的整机结构干涉检查、安装位置校核提供准确的参考依据。
