三爪式过盈配合轴承拆卸拉拔工具

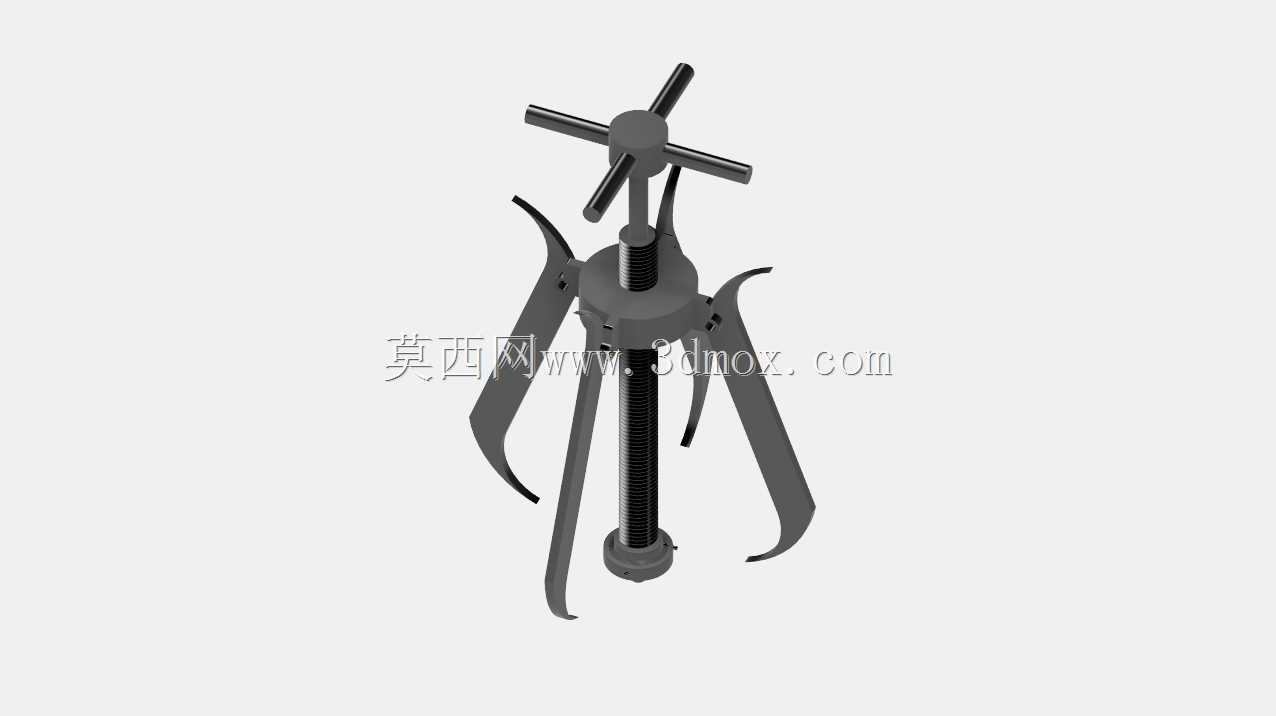

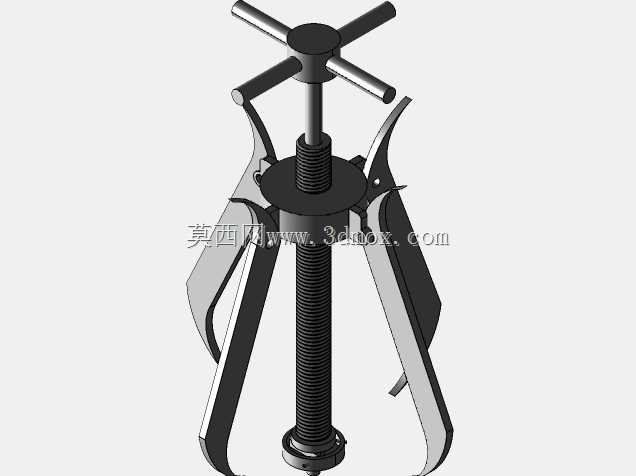

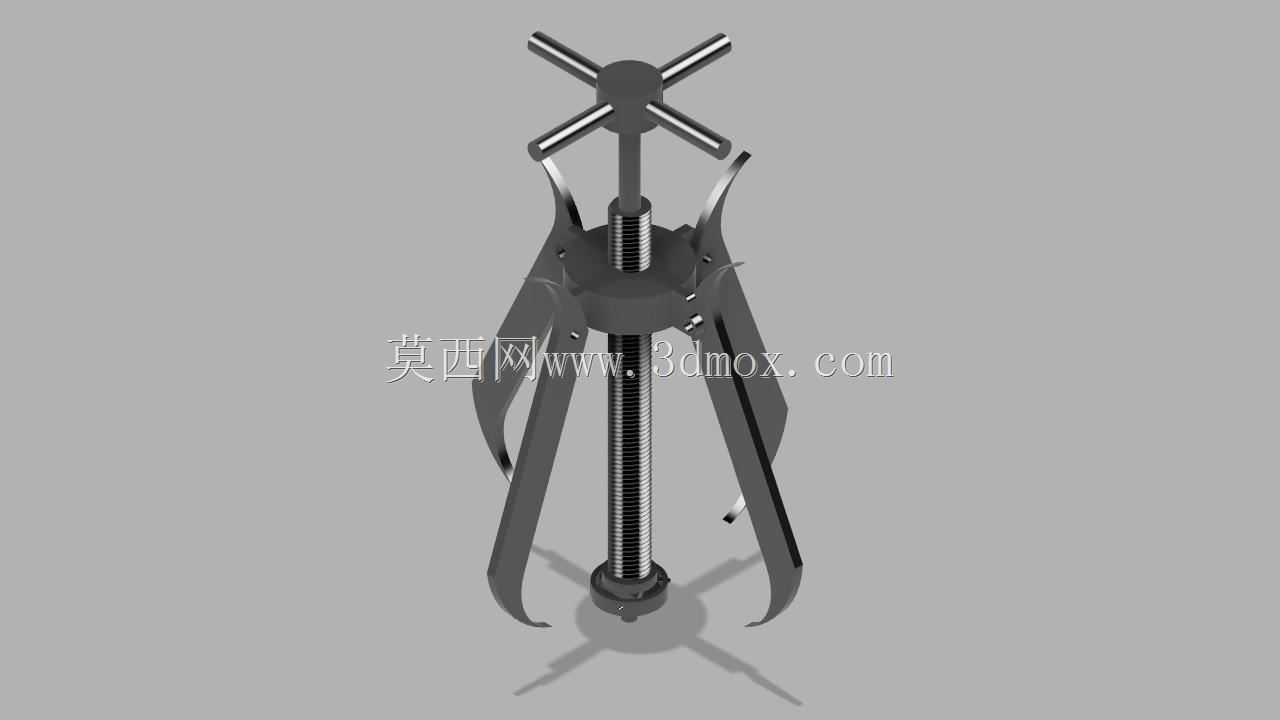

　　在设备运维、机床检修、传动部件更换的现场场景中，过盈配合轴承的拆卸一直是一线维修人员绕不开的实操难点，直接敲击轴承外圈容易造成轴承碎裂、轴颈表面拉伤，甚至导致配套的轴类零件、轴承座孔报废，这款三爪结构的轴承拉拔工具，正是针对这类顽固压配轴承的拆卸需求设计的专用工装。从结构设计来看，它采用对称分布的三爪勾连结构，三个卡爪可沿中心螺杆的径向做自适应开合调整，能适配不同外径尺寸的深沟球轴承、圆锥滚子轴承外圈卡合需求，卡爪的勾边做了内收倒角处理，卡合时能牢牢勾住轴承内圈或外圈的受力端面，避免拉拔过程中滑脱、崩飞的安全隐患。顶部的十字转杆采用大力臂设计，操作人员无需额外加接延长杆，仅靠手部转动就能输出足够的轴向顶推力，

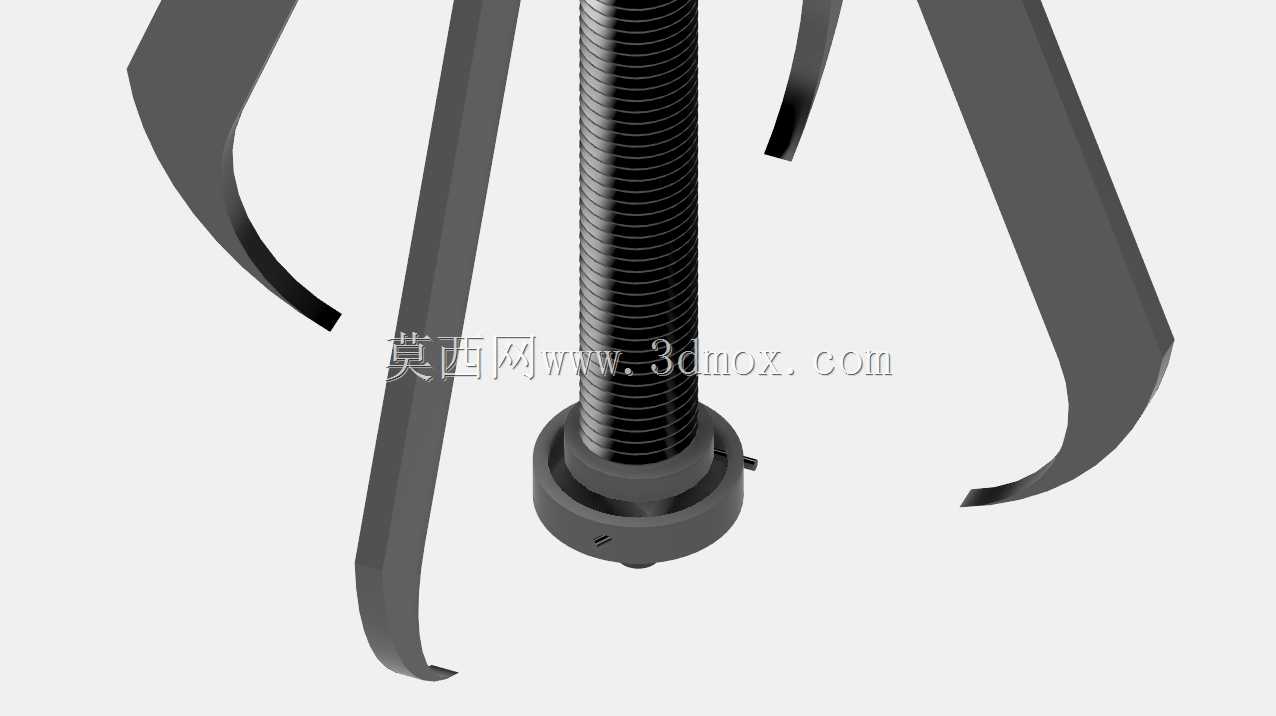

　　中心螺杆的梯形螺纹传动副经过受力优化，螺距匹配手动操作的施力节奏，转动过程中无卡滞、无回程间隙，能将旋转扭矩平稳转化为轴向的直线拉拔力，螺杆底端的顶头做了圆弧过渡处理，顶触轴端中心孔时不会刮伤轴端的定位基准面，也能避免顶偏导致的受力倾斜问题。实际使用时，先根据待拆卸轴承的外径调整三个卡爪的开合幅度，让卡爪均匀勾住轴承的受力端面，确保中心螺杆与待拆轴承、轴的轴线完全重合，再匀速转动顶部转杆，让螺杆底端稳稳顶在轴的中心位置，持续转动过程中，三个卡爪会同步带动轴承沿轴向缓慢移出配合位，整个过程不会对轴承安装位的轴颈、座孔造成额外损伤，也能在轴承完好的前提下实现无损拆卸，降低备件损耗成本。从安装边界来看，

　　这款拉拔工具的卡爪最大开合行程可覆盖常规CA6140等普通车床主轴箱、进给箱内的常用轴承外径范围，整体收拢后的外径尺寸较小，能伸入箱体内部的狭窄空间作业，不会被箱体内部的齿轮、轴肩等周边结构干涉，卡爪的有效拉拔长度也匹配常规轴类零件上轴承的安装深度，无需额外加装接长杆就能完成大部分常规工况的轴承拆卸作业。不同于液压拉马的笨重、两爪拉马的受力不均问题，这款手动三爪拉拔工具重量轻便，维修人员可随身携带至各类设备检修现场，无论是生产车间的机床日常维保、户外设备的应急抢修，还是装配线上的传动部件更换，都能快速完成轴承拆卸作业，结构上没有易损的密封件、液压元件，日常仅需在螺纹副处定期涂抹润滑脂就能长期保持顺畅的操作手感，适配绝大多数过盈量在常规公差范围内的轴承拆卸需求，能有效降低拆卸作业的劳动强度，避免粗暴拆卸带来的零件二次损伤。
