Gardner Denver ESM 30螺杆空气压缩机

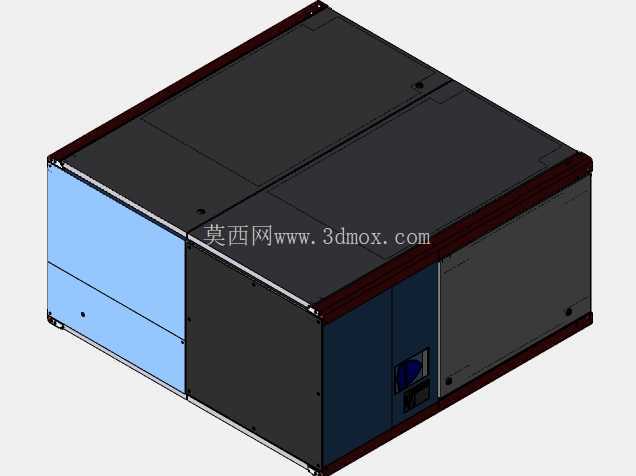

　　这款单级油润滑螺杆空气压缩机，在中小型工业生产场景里的适配性非常突出，常见于机械加工车间的气动工具供能、自动化生产线的气动执行元件动力供给、中小型涂装生产线的洁净气源配套，也可作为小型工厂的集中式气源站核心设备使用，相比活塞式空压机，它的供气连续性更好，运行振动幅度更低，适合对气源稳定性有要求的连续生产场景。设备整体采用封闭式隔音外壳设计，外壳板块做了模块化拆分，左侧浅蓝色板块为油滤、油分芯的维护检修门，日常更换耗材不需要完全拆解整机外壳，只需要松开对应板块的快拆紧固件即可完成操作，能大幅缩短日常维护的停机时长；外壳的拼接缝隙处都预留了密封胶条安装槽，装配时嵌入阻尼密封胶条，既可以阻隔内部压缩主机运行产生的噪音向外传递，也能避免车间内的粉尘、切削液飞溅进入设备内部，污染油路和气路元件。从结构设计逻辑来看，整机采用一体化集成布局，驱动电机、压缩主机、油气分离桶、油冷却器、电控组件全部整合在同一个箱式腔体内部，没有外露的管路和接线，一方面可以减少外部环境对设备元件的侵蚀，另一方面也能压缩设备的整体占地面积，对于车间空间紧张的中小型加工企业来说，这种集成化设计不需要额外搭建独立的空压机房，只需要在车间边角预留符合通风要求的安装位置即可投入使用。

　　设备的安装边界需要注意几个核心尺寸要求：底部的安装基座需要保持水平，平面度误差不能超过2mm/m，设备四周需要预留至少600mm的维护操作空间，尤其是靠近冷却器排风侧的位置，不能堆放杂物遮挡排风通道，避免散热不良导致设备运行温度过高；设备的进气口位置设计在箱体侧下方，安装时要避开车间内有焊接烟尘、切削油雾、油漆挥发物的区域，防止杂质进入主机磨损螺杆转子，缩短设备使用寿命。

　　功能特性上，这款设备的压缩级采用油润滑方式，润滑油同时承担三个作用：一是在螺杆转子的啮合面形成油膜，避免转子直接接触产生干摩擦，降低主机磨损速度；二是带走压缩过程中产生的大量热量，通过油冷却器完成热量交换，控制排气温度在合理区间；三是参与油气分离过程，在油分芯处完成气液分离后，润滑油回流到油路循环重复使用，压缩空气则经过后冷却器降温后排出供给用气端。设备的滚动接触轴承和齿轮箱同样采用油润滑设计，和主油路共用同型号润滑油，不需要额外添加不同牌号的润滑脂，减少了日常维护的耗材种类，也避免了不同润滑介质混合导致的元件腐蚀问题。

　　电控部分集成在箱体右侧的独立腔体内，和油路、气路部分做了物理隔离，防止油气渗入电控腔导致电气元件短路，电控面板上预留了运行参数显示、故障报警、启停控制的操作界面，操作人员不需要打开电控柜门就可以查看设备的运行压力、排气温度、运行时长等核心参数，出现温度过高、油滤堵塞、压力异常等故障时，面板会直接显示对应的故障代码，方便维修人员快速定位问题点。在实际选型适配时，需要结合用气端的总耗气量、工作压力要求匹配对应的后处理设备，这款设备的排气压力覆盖常规工业气动系统的常用压力区间，搭配冷冻式干燥机、精密过滤器之后，可以满足涂装、精密气动元件、食品包装等对气源洁净度有要求的场景使用；如果是用于普通气动扳手、气动夹具这类对气源洁净度要求不高的场景，也可以直接配套储气罐使用，减少前期的设备投入成本。设计这款设备的三维模型时，需要重点还原各个模块的装配关系，尤其是隔音外壳的拼接定位结构、维护门的开合间隙、内部主机和电机的安装定位尺寸，这些细节直接影响模型在设备布局仿真、维护操作模拟场景下的使用精度，不能只做外观的曲面还原，忽略内部核心部件的安装位置约束，否则模型用于车间布局规划时，会出现预留维护空间不足、管路对接位置偏差的问题。
