电磁驱动隔膜式精密计量加药泵结构

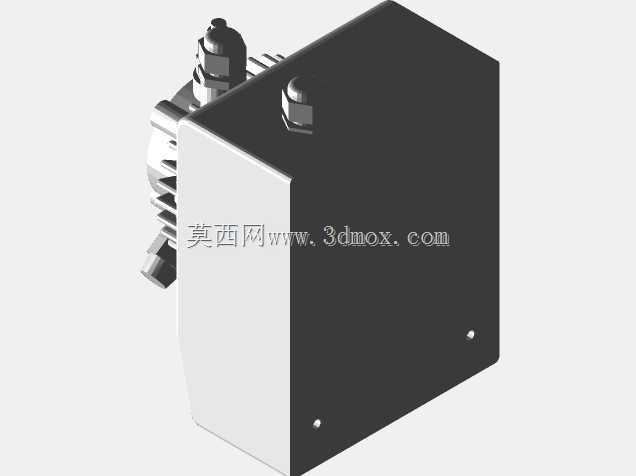

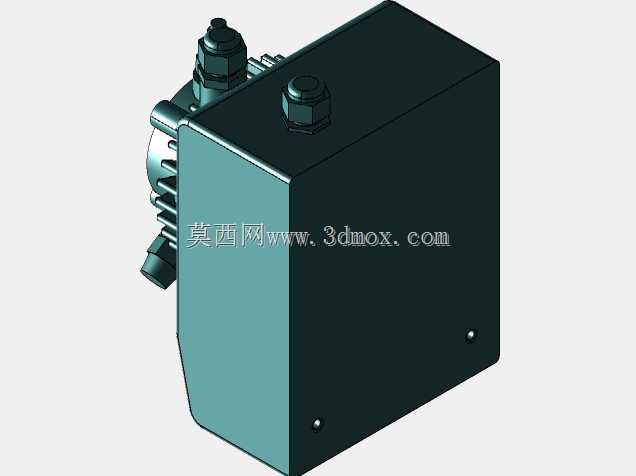

　　这款计量泵主要面向水处理药剂投加、小型化工流体精准加注、实验室试剂定量输送场景设计，核心功能是实现恒定流量的流体精准输送，可在低压工况下稳定完成腐蚀性药剂、常规水性流体的定量加注作业，流量调节精度可满足常规工业加药的工艺要求，不会出现流量随管路背压小幅波动出现大幅偏移的问题。从结构设计来看，驱动端采用一体化密封壳体设计，将电磁驱动组件完全封装在工程塑料壳体内，壳体边角做了圆弧过渡处理，既避免安装运维过程中尖锐边角划伤操作人员，也能减少车间内粉尘、溅洒液体在壳体表面的积留，日常清洁维护更便捷。液力端采用对称式隔膜腔结构，进出口接头采用标准外螺纹连接形式，可直接适配常规硬管、软管的快装接头，不需要额外加工过渡连接件。

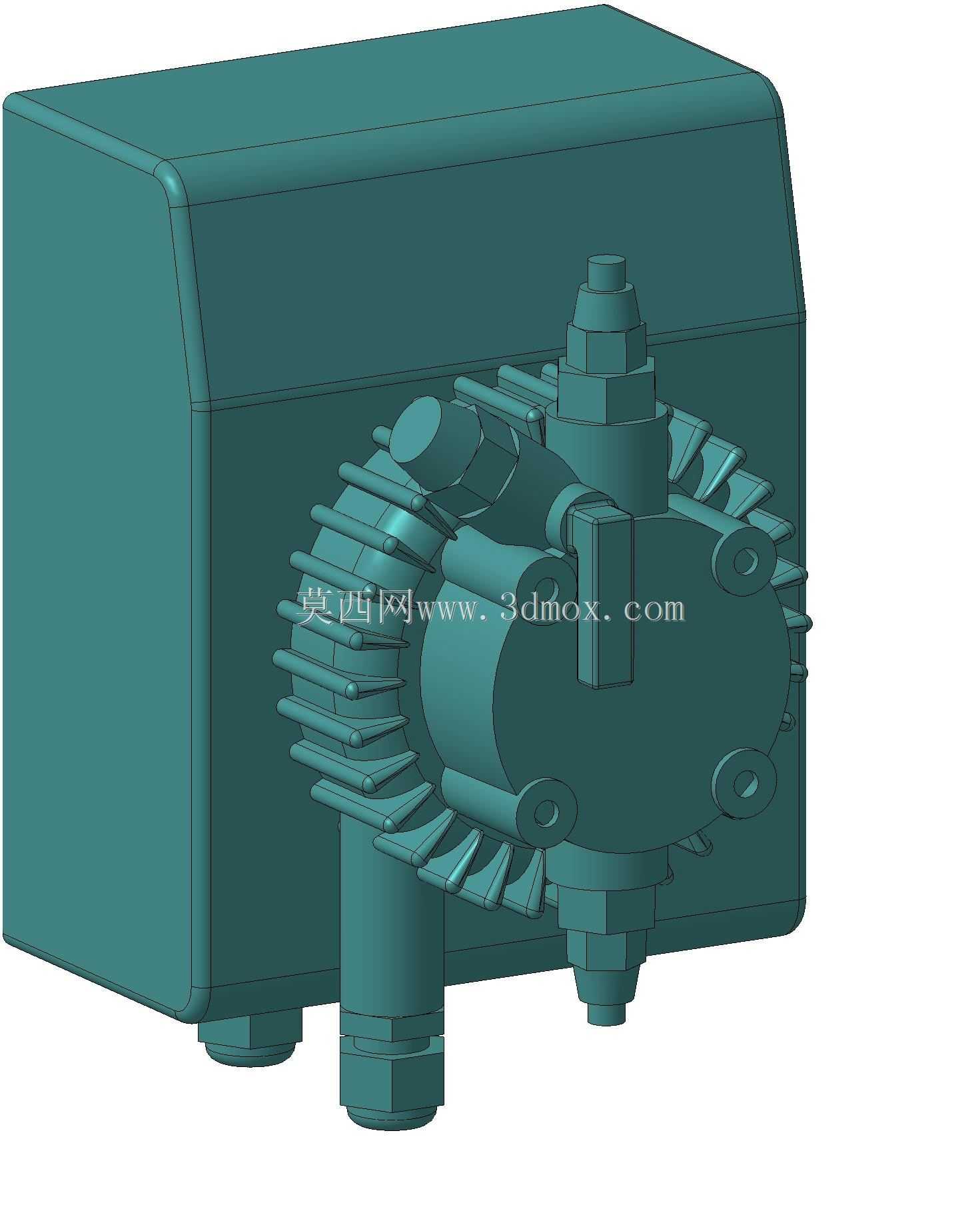

　　泵头外侧的散热鳍片结构是设计中兼顾功能与工艺的细节，电磁组件持续工作产生的热量可通过壳体传导至泵头连接区域，借助鳍片增大散热面积，不需要额外加装散热风扇即可满足长时间连续运行的温升要求，同时鳍片结构采用等壁厚设计，注塑成型时不会出现缩痕、缺料问题，量产良率更易控制。安装边界方面，泵体底部设置两个带安装孔的支撑脚，孔位间距适配常规壁挂安装支架、机柜面板安装的通用尺寸，整体重心落在支撑脚围成的矩形区域内，卧式安装时不需要额外加装固定压块即可保持稳定，壁挂安装时仅需两颗螺栓即可完成固定，不会出现运行过程中振动移位的问题。进出口管路的中心距、伸出长度都做了冗余设计，现场配管时即使存在少量安装偏差，也可通过接头的密封形变补偿，

　　不需要强行掰动管路造成应力集中。结构建模过程中，对驱动端的磁路组件、隔膜的往复行程限位都做了装配干涉检查，所有配合面的公差都按注塑件的通用公差等级设定，活动部件的间隙预留了材料热膨胀的余量，在0-45摄氏度的工作环境温度区间内，不会出现部件卡滞、密封失效的问题。液力端的过流面全部做了圆弧过渡，没有流体滞留的死角，输送易结晶药剂时也不容易出现腔体内结垢堵塞的问题，日常拆洗泵头时仅需松开周边的固定螺栓即可取下隔膜组件，不需要拆解驱动端的电气部分，运维效率更高。
