矿用直动式流体控制阀芯结构设计

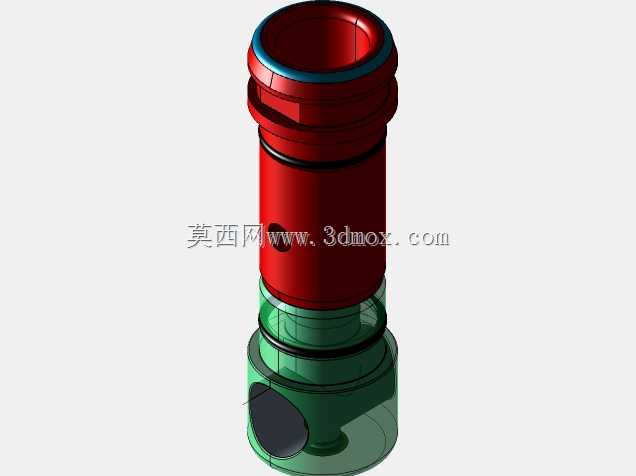

　　这款阀芯结构主要面向矿山井下流体输送管路的控制场景设计，适配井下高粉尘、高湿度、介质含少量固体颗粒的复杂工况，可直接集成在对应通径的管路阀组内部，承担管路通断切换、流向调节的核心功能，无需额外加装转接构件即可匹配现有CA6140系列机床加工的阀座安装位，适配井下给排水、乳化液输送、压风管路等多类流体回路的使用需求。从结构设计逻辑来看，整体采用分段式同轴布局，上部红色段为阀芯的操作驱动衔接端，外壁设置多道环形密封槽，可嵌入对应规格的O型密封圈，与阀体内腔形成动密封配合，避免介质从驱动端泄漏，顶端的环形凸缘结构用于和驱动拨叉或者手柄衔接，传递操作扭矩或者轴向推力，保证动作传递无空行程。中部为阀芯的主体支撑段，壁厚经过强度校核，可承受1.

　　6MPa额定工作压力下的介质冲击，不会出现受压变形导致的卡滞问题，侧壁开设的径向通孔为介质流道，当阀芯转动或者轴向移动到对应工位时，径向孔与阀座的流道对齐，即可实现介质的导通，工位切换时流道错位即可实现截断，流道边缘做了R0.8的圆角倒钝处理，避免介质中的固体颗粒在流道切换时卡入密封面，延长密封件的使用寿命。下部绿色透明段为阀芯的导向定位段，与阀体内腔的导向孔采用H7/f6的间隙配合，保证阀芯动作过程中始终保持同轴度，不会出现偏磨导致的密封失效，底部的侧向开孔为平衡流道，可将阀腔底部的介质压力引导至阀芯上部平衡腔，抵消介质压力对阀芯产生的轴向推力，降低操作时的驱动力矩，手动操作时无需借助额外助力工具即可完成工位切换。安装边界方面，

　　整体为圆柱形同轴结构，最大外径适配DN20通径的阀体内腔，总长度控制在125mm范围内，安装时无需对现有阀座进行二次加工，直接替换同规格原有阀芯即可完成装配，各段密封槽的尺寸公差控制在±0.02mm范围内，保证密封圈压缩量处于合理区间，既不会因为压缩量过大导致密封圈过早老化，也不会因为压缩量不足出现泄漏问题。在实际使用过程中，该阀芯可适配水、乳化液、压缩空气等多种介质，动作行程短，工位定位清晰，维护时仅需抽出阀芯更换密封圈即可完成检修，无需整体拆解阀组，适合矿山井下作业空间有限、维护条件简陋的场景，结构上没有易损的薄壁构件，抗冲击性能优异，即使管路出现水锤现象也不会出现结构损坏，可长期稳定在井下工况下运行。
