气动薄膜式法兰连接截止阀结构设计

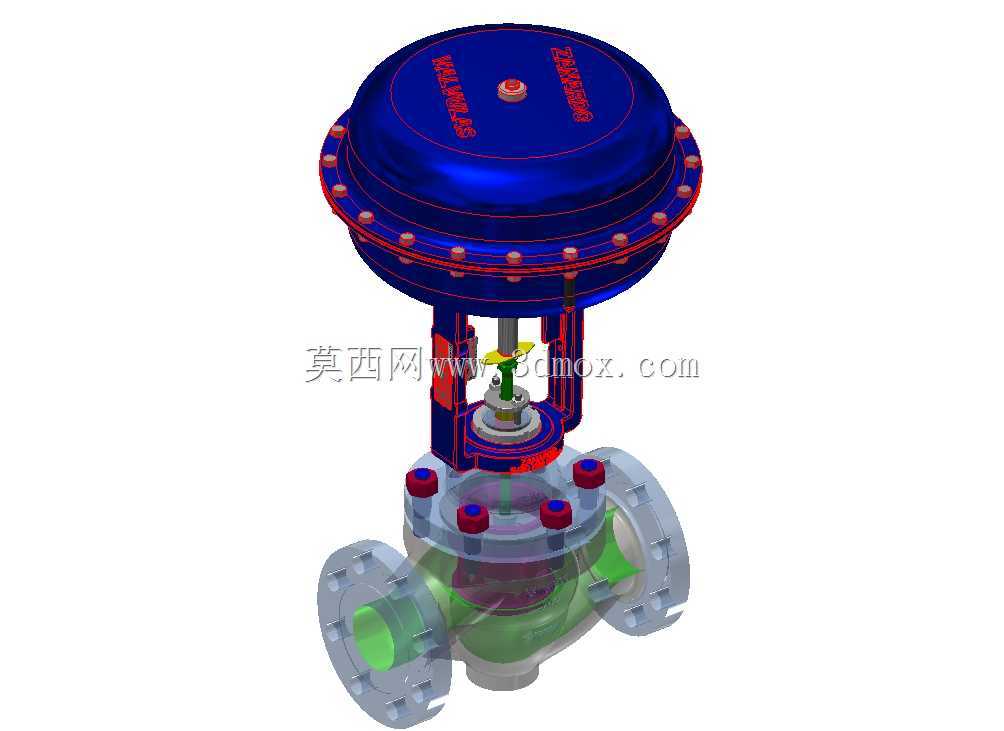

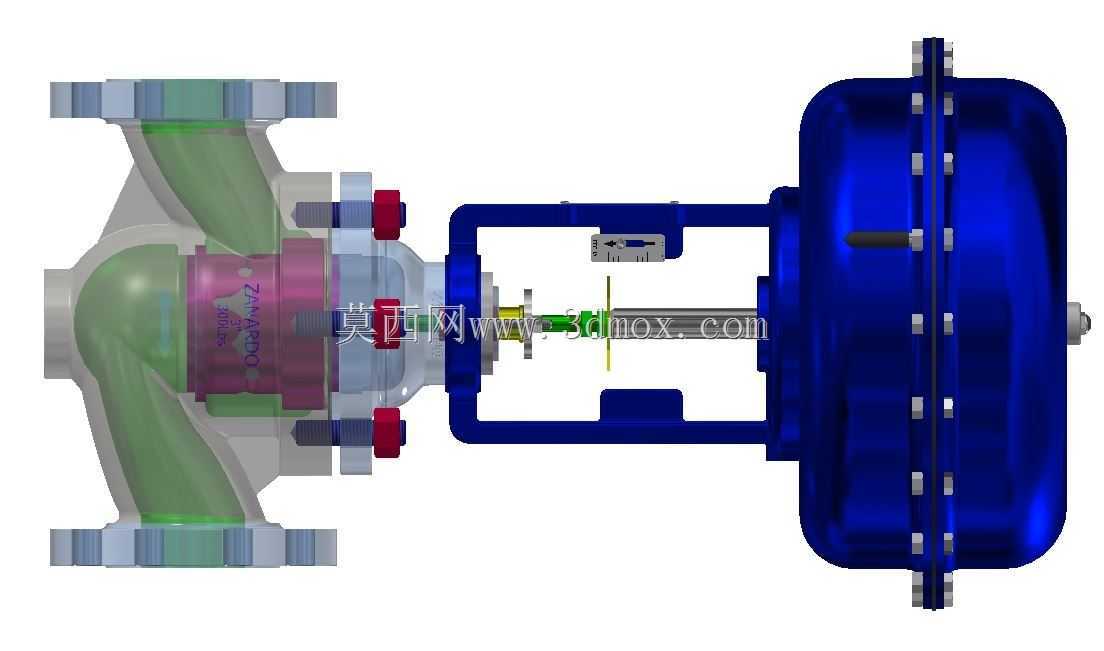

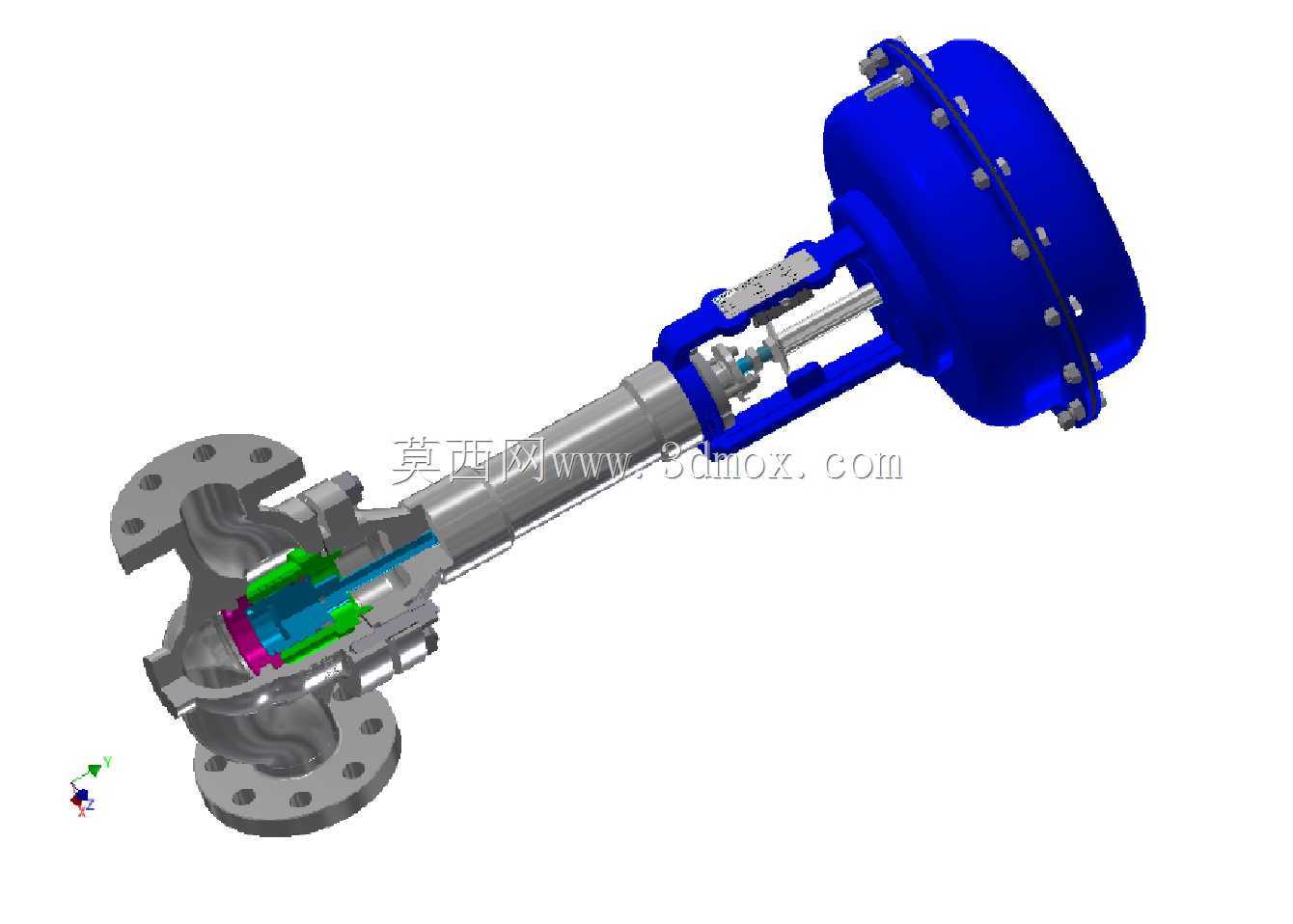

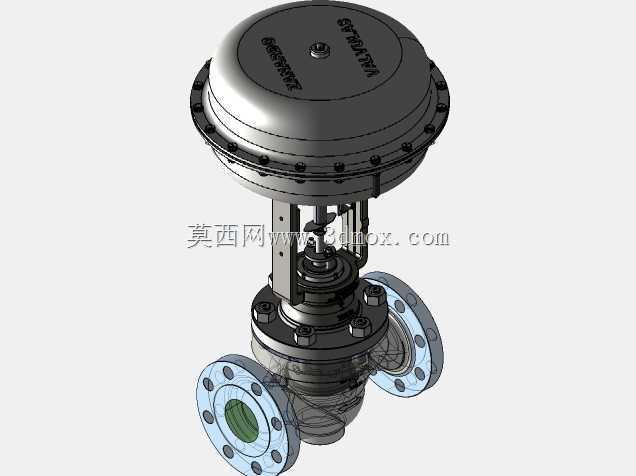

　　这款截止阀采用上装式气动薄膜执行机构搭配直通式法兰阀体结构，主要应用于化工、电力、冶金等行业的中低压工艺管路中，可实现对管路内流体的截断与流量调节功能，适配洁净气体、水、低粘度油品等多种介质工况。从结构设计逻辑来看，执行机构采用多弹簧薄膜式结构，膜头腔体通过螺栓紧固密封，内置压缩弹簧可在气源失压时带动阀杆完成复位动作，实现故障开或故障关的安全联锁要求，执行机构与阀体之间采用加长支架连接，可适配高温或低温工况下的散热或保冷需求，避免介质温度传递至膜片造成橡胶件老化失效。阀体部分采用直通式铸造流道，进出口法兰采用标准凸面法兰结构，安装时可直接与同压力等级的管路法兰配对，通过螺栓紧固实现密封连接，阀体内腔设置有导向筋结构，

　　可对阀瓣的上下运动进行径向限位，避免阀瓣在高压差工况下出现振动、偏磨问题。阀杆与阀瓣采用可拆卸连接结构，阀瓣密封面堆焊硬质合金材质，可耐受介质长期冲刷磨损，阀杆与上阀盖之间采用填料密封结构，通过填料压盖的压紧力实现阀杆处的动密封，可根据现场泄漏情况随时调整压盖螺栓的预紧力，无需拆解阀体即可完成密封维护。从安装边界来看，该阀门整体为立式安装结构，执行机构顶部需预留足够的气源管线连接与维护操作空间，阀体两侧法兰的连接螺栓孔位同轴度公差控制在0.2mm以内，安装时需保证管路与阀门的同轴度，避免额外的安装应力作用在阀体上导致法兰密封面泄漏。流道设计上采用等百分比流量特性曲线，阀瓣的型线经过多次迭代优化，

　　在小开度工况下可避免介质流速过快造成的阀瓣气蚀损伤，大开度时可保证足够的流通能力，满足工艺系统的流量调节精度要求。上阀盖位置设置有润滑注油口，可定期对阀杆填料部位注入润滑脂，降低阀杆上下运动的摩擦阻力，提升阀门动作的响应速度与使用寿命。执行机构的气源接口采用标准内螺纹连接，可直接适配现场常规的仪表气管路，无需额外加工转换接头，膜头的上下腔均设置有排气口，可保证执行机构动作时腔体内压力变化顺畅，无憋压问题影响动作精度。
