户外便携折叠式炭烤烧烤炉结构设计

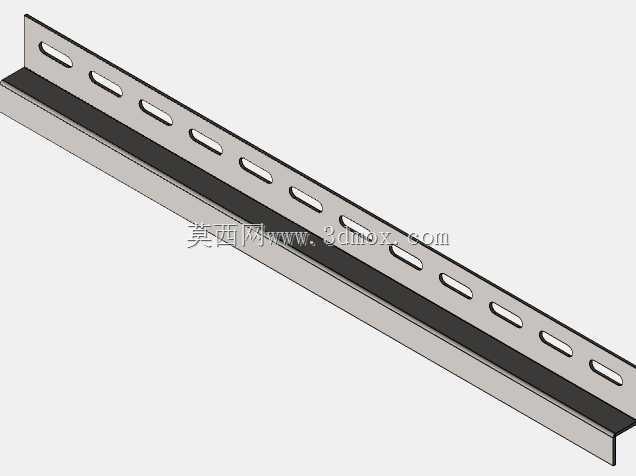

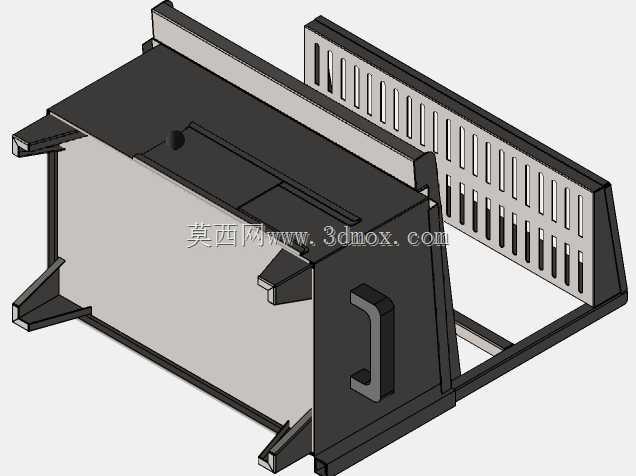

　　这款小型炭烤设备的结构设计，核心围绕户外单人或双人小场景的使用需求展开，区别于商用大型烤炉的厚重结构，整体采用薄钣金弯折成型的工艺路线，所有支撑脚与炉体采用一体化铰接设计，无需额外紧固件即可完成展开与收纳动作，收纳状态下整体为规整长方体，可直接塞入户外背包侧袋或是车载储物格的边角位置，不会占用过多储物空间。从实际使用场景来看，该设备适配家庭庭院小聚、近郊露营、短途徒步野餐等轻量化户外活动，不需要复杂的组装流程，取出后掰开两侧支撑脚即可放置在平整地面、石台等硬质支撑面上使用，支撑脚的弯折角度经过力学校核，放置后整体重心落在支撑面投影范围内，即使放置烤网与食材后也不会出现侧翻风险。炉体侧面设计有阵列式通风槽，槽孔的宽度经过反复调整，

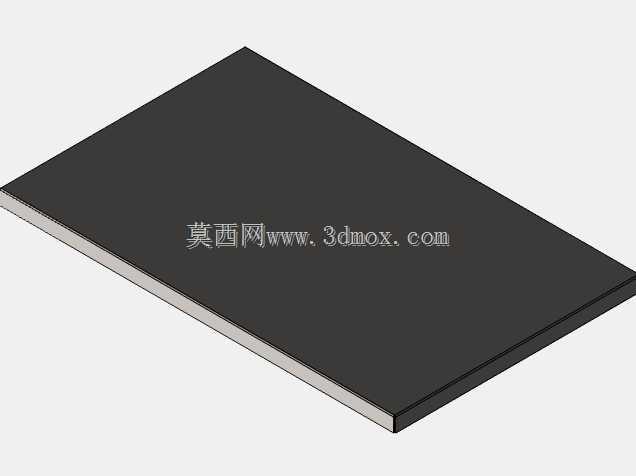

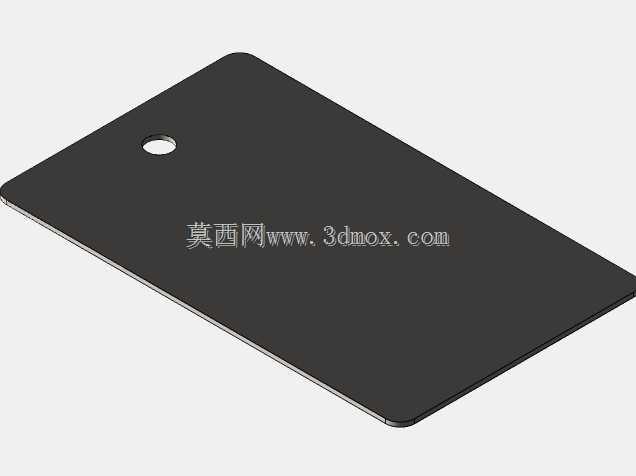

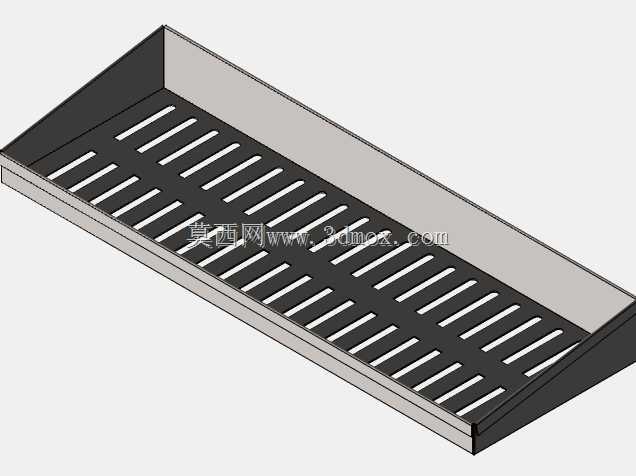

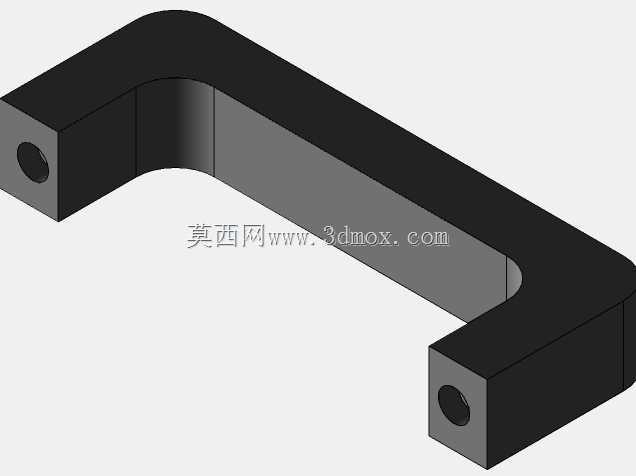

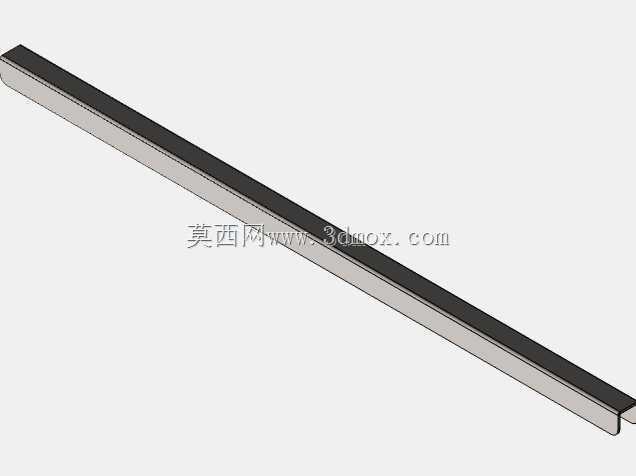

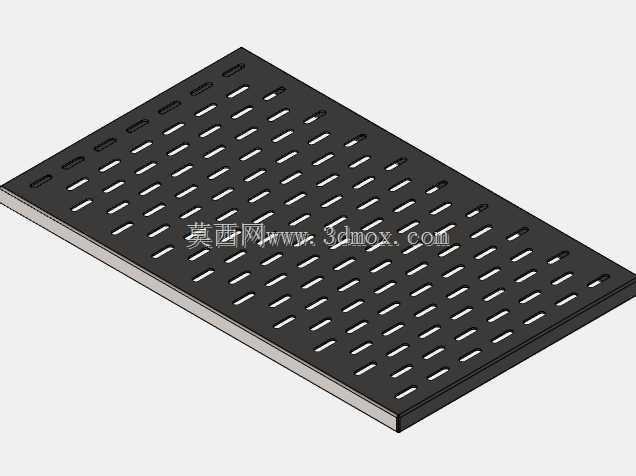

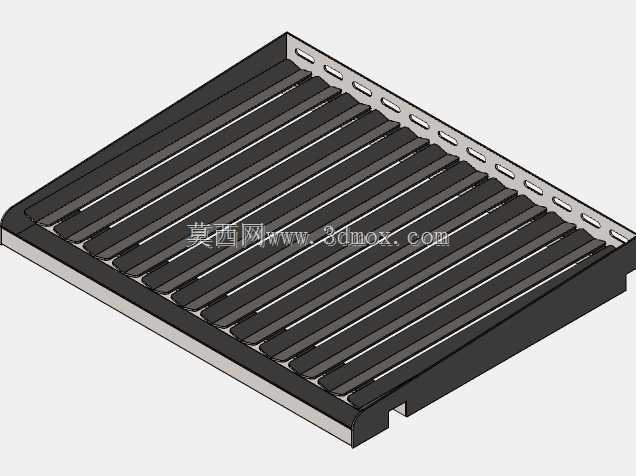

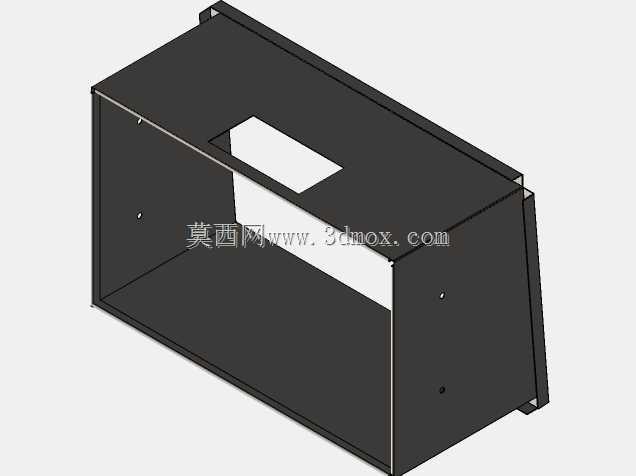

　　既可以保证炭燃烧过程中的空气对流，让炭块充分燃烧减少黑烟产生，又能避免炭块碎屑从槽孔掉落引发安全隐患，炉体正面设置的内嵌式提手，在炉体冷却后可直接提携转移位置，不需要额外佩戴防烫手套，提手的内嵌设计也避免了收纳时突出结构剐蹭其他物品。炉体内部预留了炭槽与烤网的安装卡位，炭槽与炉体内壁留有10mm左右的空气隔热层，能够减少炉体外壁的温度传导，避免放置在木质桌面等不耐高温的支撑面上时烫坏接触面，烤网的支撑边采用翻边结构，放置后不会出现滑动移位，翻面食材时烤网不会跟着偏移。整体结构没有易损的可拆卸小零件，所有活动连接部位均为钣金弯折的铰接结构，长期使用也不会出现连接件松动脱落的问题，炉体的边角位置全部做了R3圆角处理，避免搬运、

　　使用过程中划伤手部，通风槽的冲压边缘也做了去毛刺处理，不会出现割手的风险。从安装边界来看，展开状态下整体占地尺寸不足0.1平方米，即使是狭小的露营折叠桌也能轻松放置，收纳后的厚度仅为80mm，堆叠存放时也不会占用过多仓储空间，钣金表面采用高温喷塑处理，长期接触高温炭块也不会出现涂层脱落、生锈的问题，日常使用后只需要等待炉体冷却，擦拭掉表面油污与炭灰即可，不需要复杂的保养维护流程。
