台式单槽工业超声波清洁设备结构设计

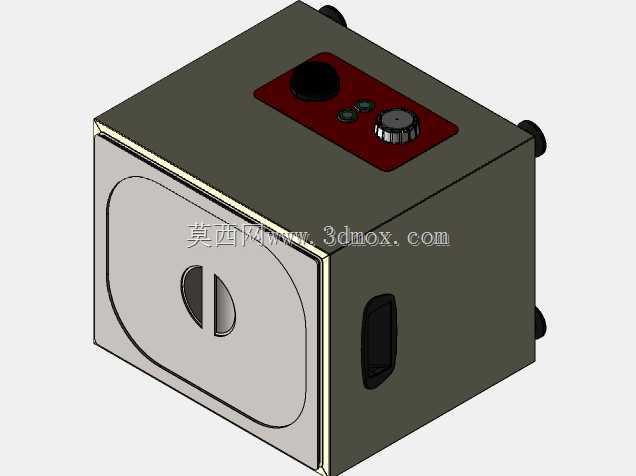

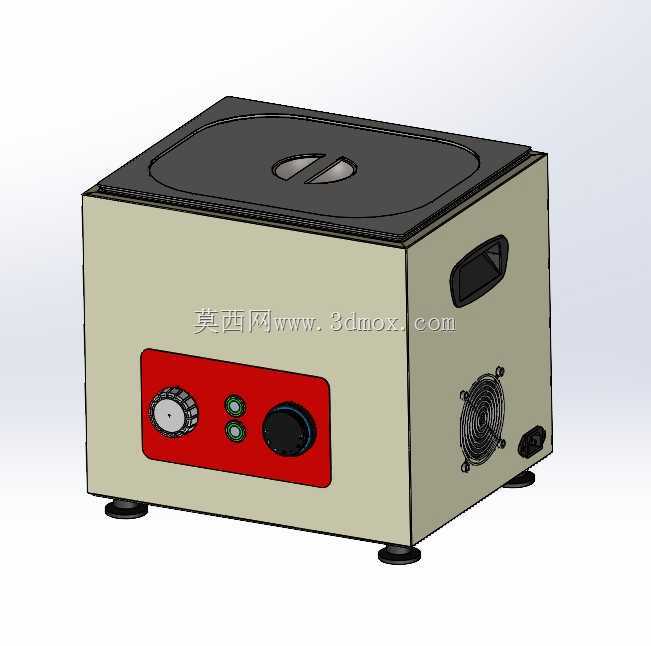

　　这款台式单槽超声波清洁设备的三维结构设计，首先围绕小批量工件清洁的实际作业场景展开，覆盖机加工车间小五金件除切削液、汽修门店小零件除油污、实验室器皿除残留杂质、首饰加工件除抛光蜡等多场景使用需求，设备整体采用方正箱式布局，在保证内部清洗槽有效容积的前提下，将整机外形尺寸控制在桌面设备的安装边界内，底部设置四个可调防滑橡胶脚座，既可以抵消超声工作时产生的微幅振动，也能适应不平整的工作台面安装，无需额外做地脚固定，放置即可投入使用。

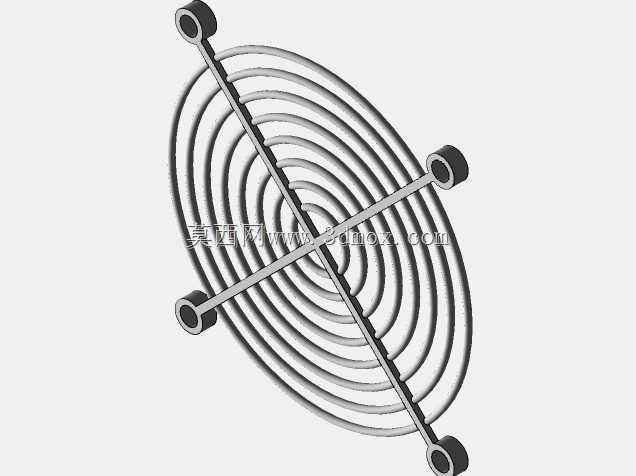

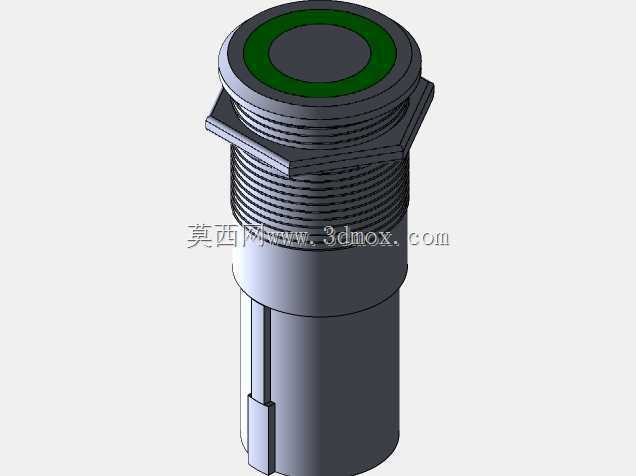

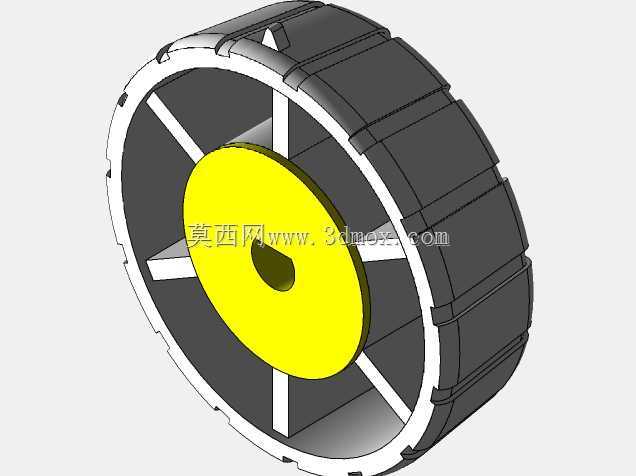

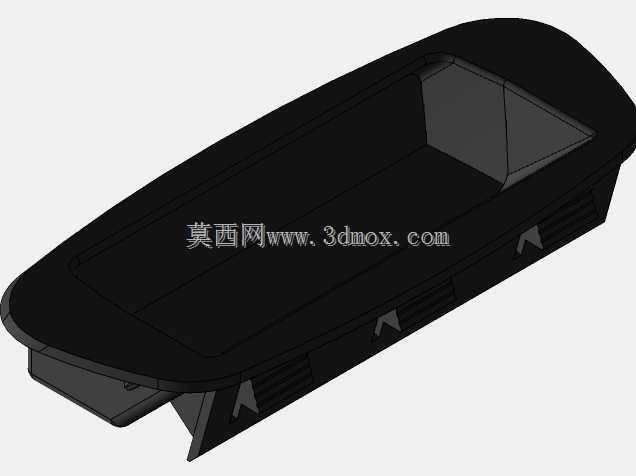

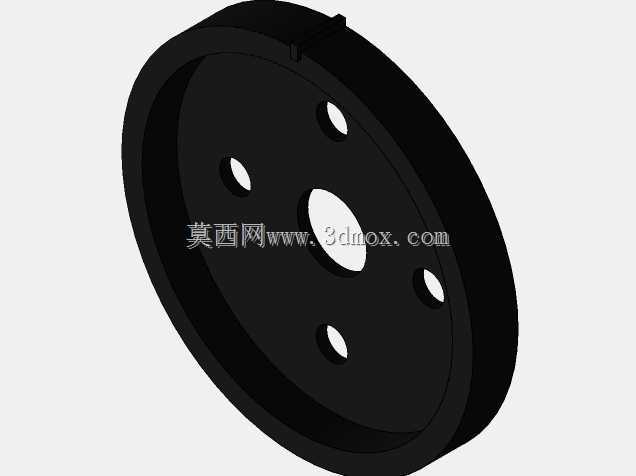

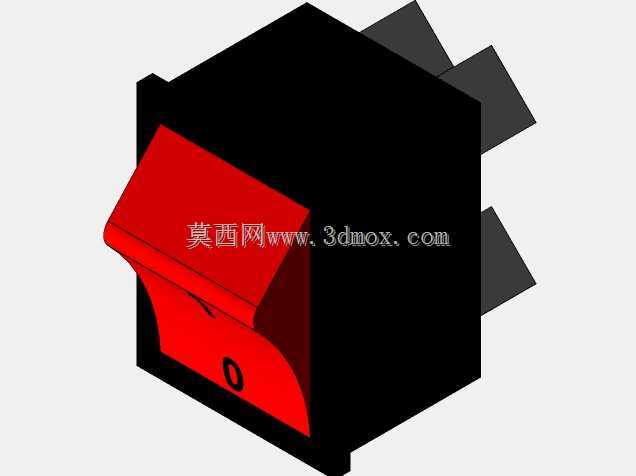

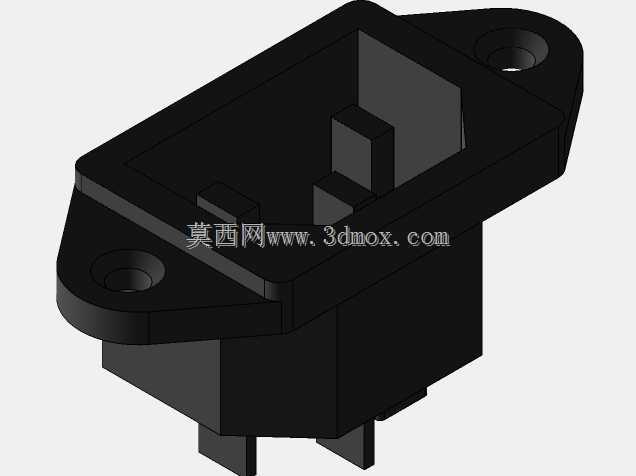

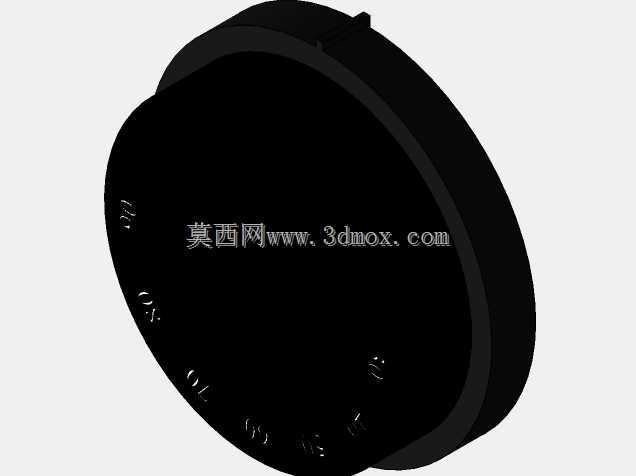

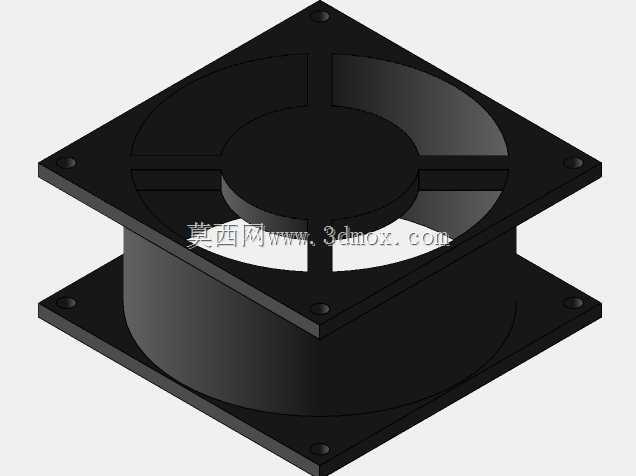

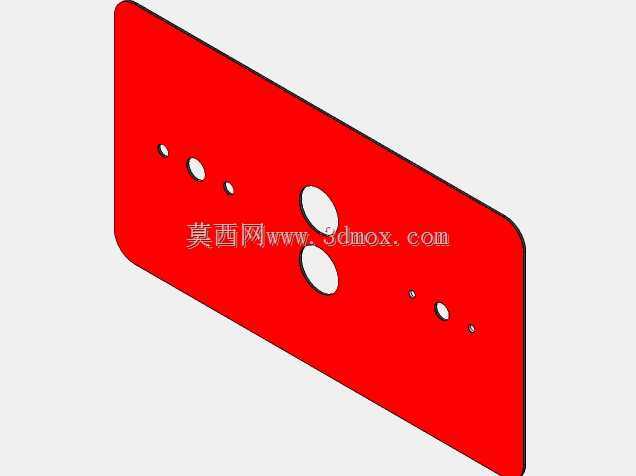

　　从功能结构设计来看，设备正面操作区域做了集中式布局，红色操作面板上集成了定时调节旋钮、功率调节旋钮与两个工作状态指示灯，操作人员站在设备正前方即可完成所有参数调节，无需侧身操作侧面控件，操作逻辑符合一线作业人员的使用习惯；设备侧面设置内嵌式提手，单人即可完成设备的搬运转位，同侧布置的散热风扇采用向外抽风的风道设计，将内部电路模块与超声换能器工作产生的热量直接排出，避免槽内液体热量传递到电控区域造成元件老化，电源接口设置在风扇旁侧，走线方向朝向设备后方，不会干扰正面操作区域的工件取放。

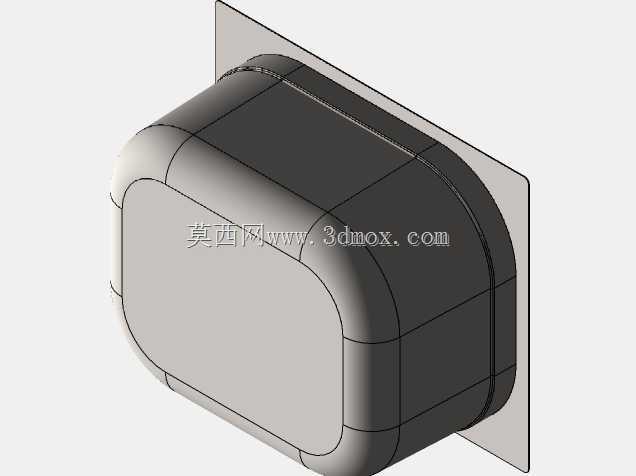

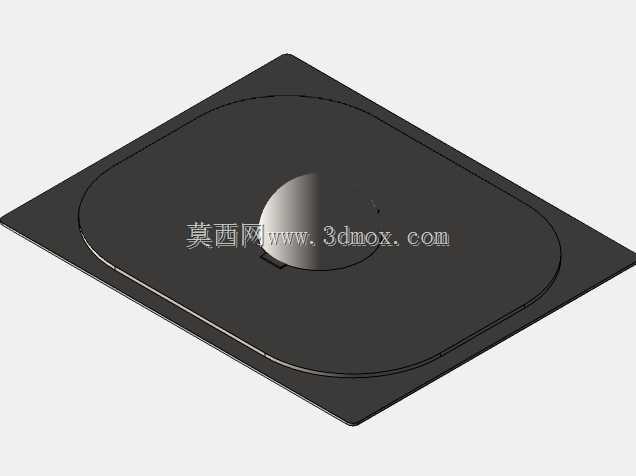

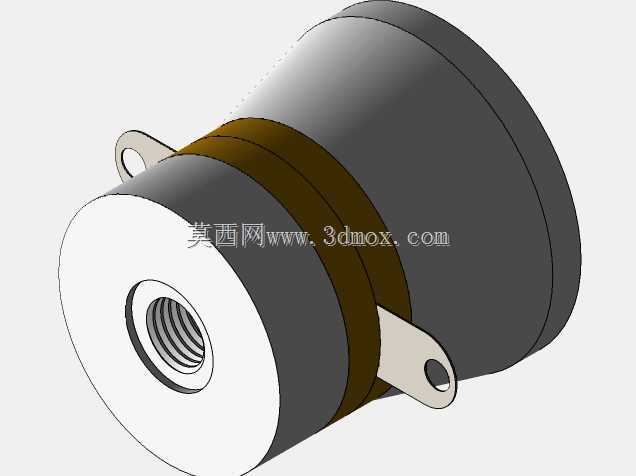

　　清洗槽采用圆角过渡的深槽结构，槽口边缘做外翻折边处理，既可以提升槽体的结构刚性，减少超声工作时的槽体形变，也能防止清洁液溢出时顺着槽体外壁流到电控区域；槽盖采用带双抠手的下沉式设计，盖合后可以减少清洁过程中的液体飞溅与热量散失，抠手位置避开槽盖中心区域，防止开盖时被升腾的蒸汽烫伤。设备内部的超声换能器采用底部粘接布置的方式，保证超声能量均匀覆盖槽内整个清洁区域，不会出现局部清洁死角，槽体与外壳之间填充隔音减震材料，降低设备工作时的高频噪音传递，改善作业区域的环境舒适度。

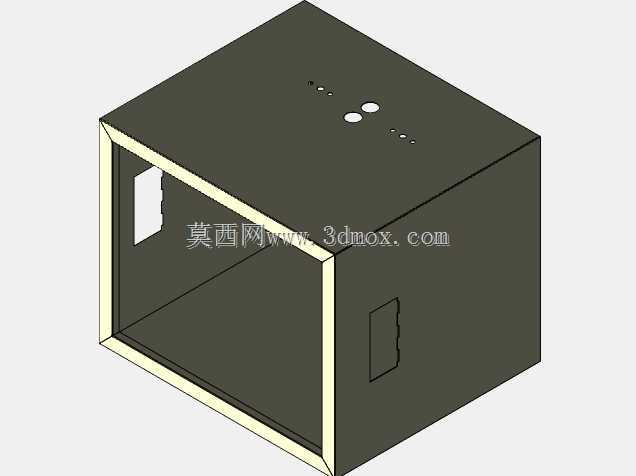

　　设计过程中充分考虑了日常维护的便捷性，外壳采用分体式拼接结构，拆除侧面固定螺丝即可打开侧板，对内部电路、换能器、散热组件进行检修，无需整体拆解设备；操作面板的控件采用模块化安装，单个旋钮或指示灯损坏时可单独更换，降低后期维护成本。整机的走线全部采用线卡固定在外壳内壁，避免长期振动导致的线材磨损松脱，所有过线位置都设置橡胶护圈，防止线材被金属板边缘割破造成漏电风险，从结构层面兼顾了设备的实用性、安全性与维护便捷性，适配多行业小工件的高效清洁作业需求。
