商用小型无烟烤串炉三维结构设计

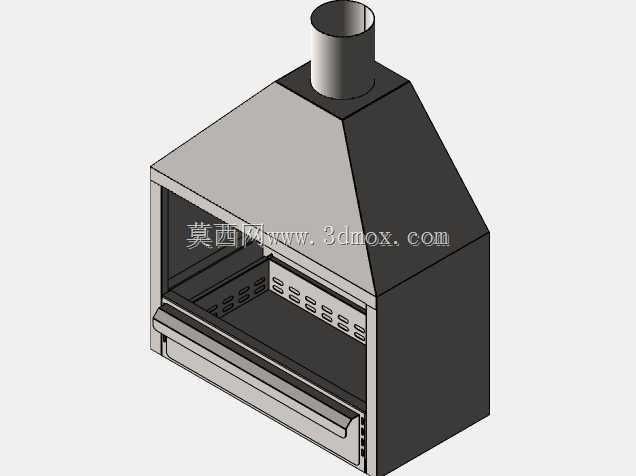

　　该小型烤串炉的结构建模围绕门店档口、夜市摊位、户外营地以及小型餐饮后厨的实际烤制需求展开，整体采用带集烟罩的一体式炉体布局，将炭烤腔体、承托抽拉结构、侧壁通风孔与顶部排烟通道整合在同一钣金壳体中，避免现场拼装时出现排烟对接错位、炉体支撑不稳等常见问题。炉体正面设置大面积开放操作口，操作人员可直接在腔体内完成翻串、撒料与取放动作，开口高度兼顾手部操作空间与热量聚拢效果，既不会因开口过小导致手腕频繁触碰高温边框，也不会因开口过大造成炉膛热量快速散失。

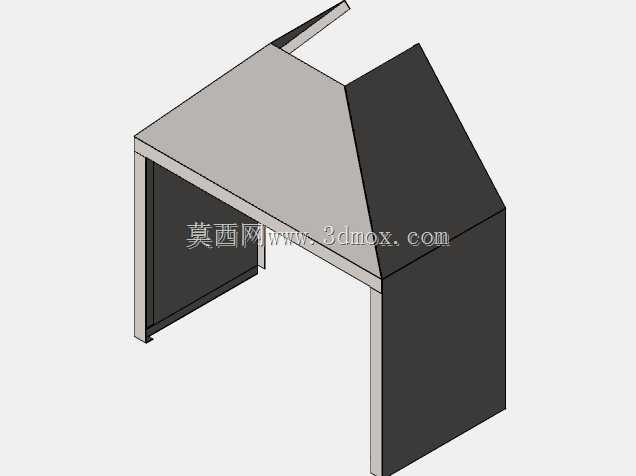

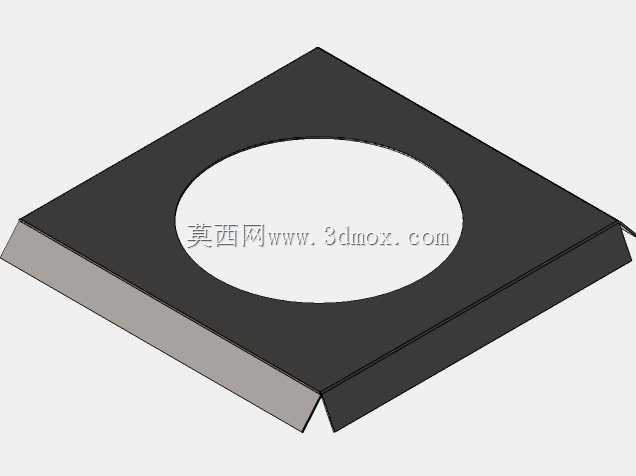

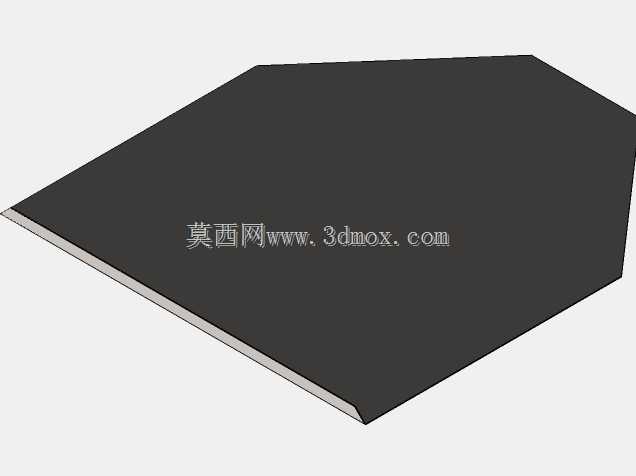

　　顶部烟罩采用四面向中心收拢的锥台过渡形态，烟气从烤腔上升后沿斜壁自然汇入中心竖直烟管，烟管接口保持圆形等截面设计，可直接匹配常规外接排烟软管或硬管，安装时只需保证烟管中心线与炉体顶部接口同轴，周边预留法兰或卡箍的装拆空间即可。锥台罩体与下部矩形炉体之间采用折边衔接，在三维结构中可直接展开为钣金下料轮廓，折弯线位置避开尖角应力集中区，焊接工作量集中在罩体四角与烟管接合环缝，便于车间按常规厨具钣金工艺加工。

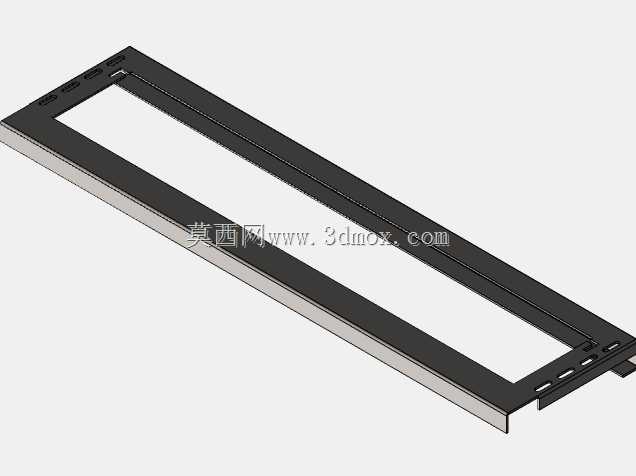

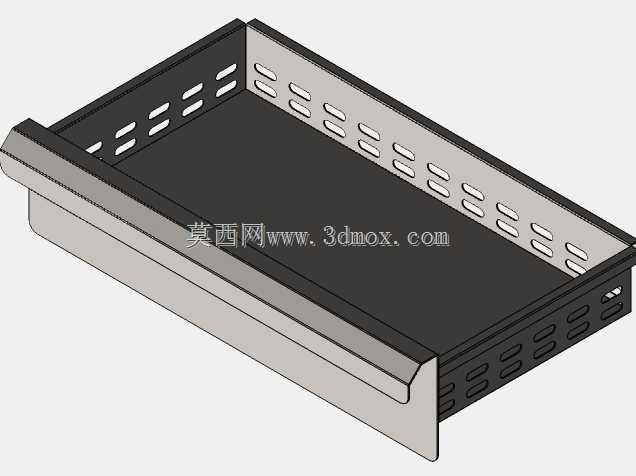

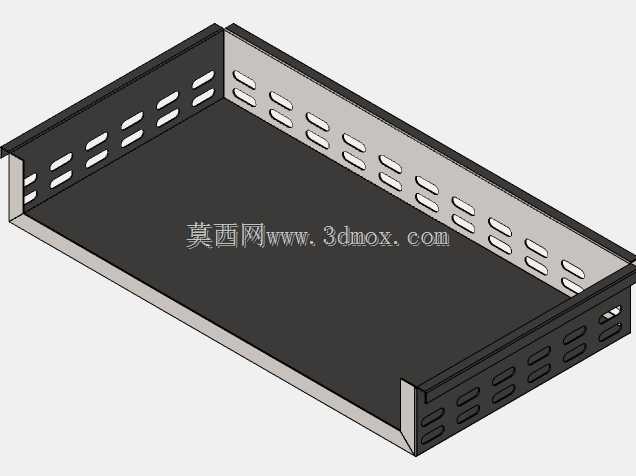

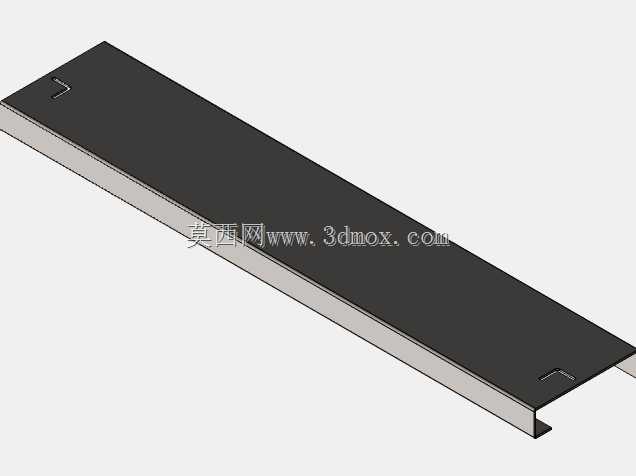

　　炉腔内部设置带镂空孔位的承托层，炭盆或烤网可沿内腔导轨推入到位，镂空区域保证底部进风与灰烬下落，两侧壁板上排布多组通风孔，孔位高度对应炭层燃烧区间，通过自然进风维持炭火稳定燃烧，同时避免侧向风力直吹导致火苗窜起。炉体下部配置抽拉式接灰盘，盘体沿底部滑轨水平抽出，清灰时无需挪动上部烤网与炭盆，接灰盘边缘设置折边加强筋，承受炭灰重量与热变形时不易出现卡滞。

　　从安装边界来看，炉体主体为矩形落地结构，后侧与左右侧壁为封闭钣金面，布置时靠墙一侧需保留隔热间隙，顶部烟管向上延伸段需避开吊顶横梁与照明线路，正面操作区预留人员站位与抽盘拉出距离。外形尺寸在建模中按小型商用烤炉量级控制，占地面积适配单人工位操作，炉体高度使烤网处于人体小臂自然施力区间，长时间翻串操作无需大幅抬臂或弯腰。烟罩最宽处与炉体外廓对齐，不会额外增加左右占位宽度，运输时可将独立烟管分段拆下，整体炉体可整体叉取或吊运。

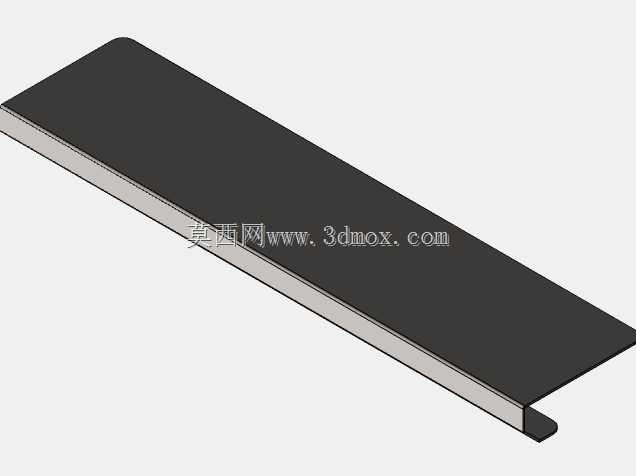

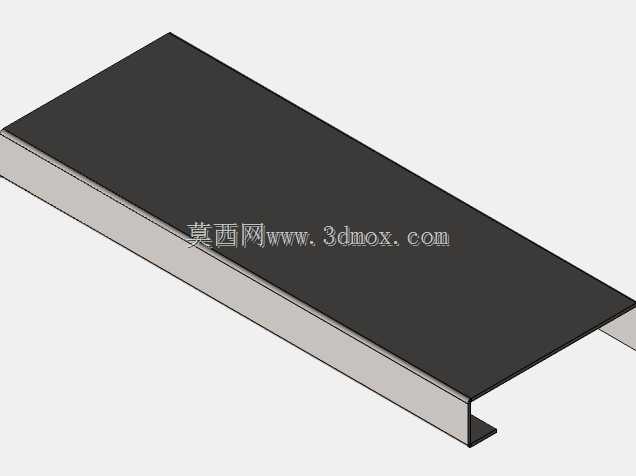

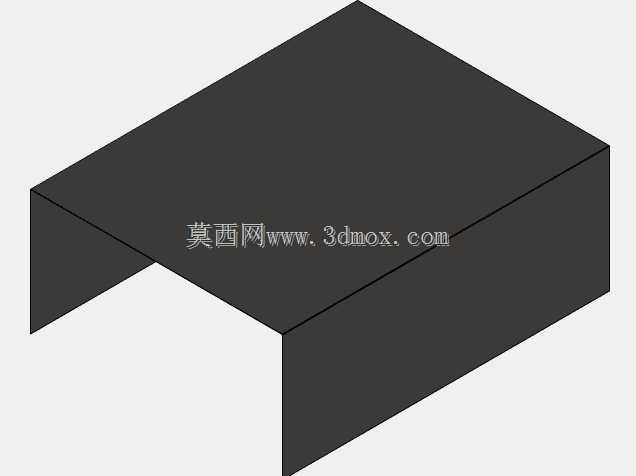

　　结构设计过程中重点处理了热变形与钣金刚度的平衡：炉体外壁采用平板加折边的形式，侧壁通风孔区域保留连续板带，防止开孔后板件刚性下降；烟罩斜面通过折弯成型获得截面惯性矩，受热时不易出现鼓胀或凹陷；内腔承托导轨与外壁连接位置采用局部补强，避免长期承重后导轨下垂。各板件之间的连接关系在三维中按装配层级拆分，炉体框架、内衬板、接灰盘、烟罩、烟管分别独立建模，干涉检查重点关注抽拉盘全行程、烤网取放路径以及烟管内部气流通道，确保装配后无零件突出操作面、无间隙漏烟隐患。

　　在实际使用场景中，该炉具可固定安装于明档厨房，通过顶部管道接入集中排烟系统；也可放置在户外摊位配合独立排烟管使用，炉体自身集烟结构能大幅减少油烟向操作区弥散。内腔承托结构可根据烤制品类更换烤网或炭盆位置，通风孔布局兼顾木炭燃烧与温控需求，接灰盘抽拉结构则简化了日常收尾清理流程。整体建模完整表达了钣金折弯、孔位排布、抽拉配合与排烟通道衔接关系，可直接用于厨具结构评审、加工出图与安装布局校核。
