20寸可调节气动对接法兰连接结构

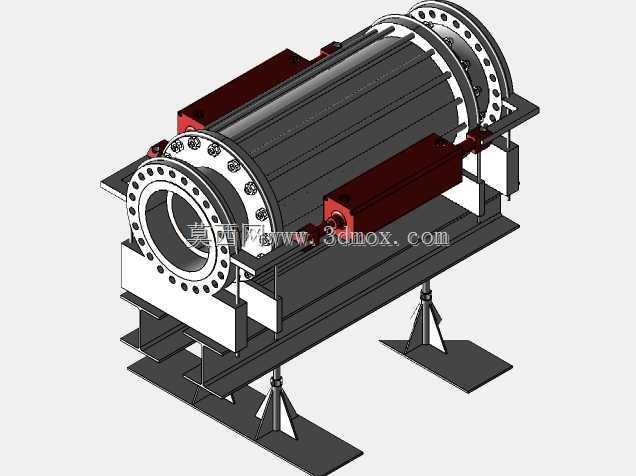

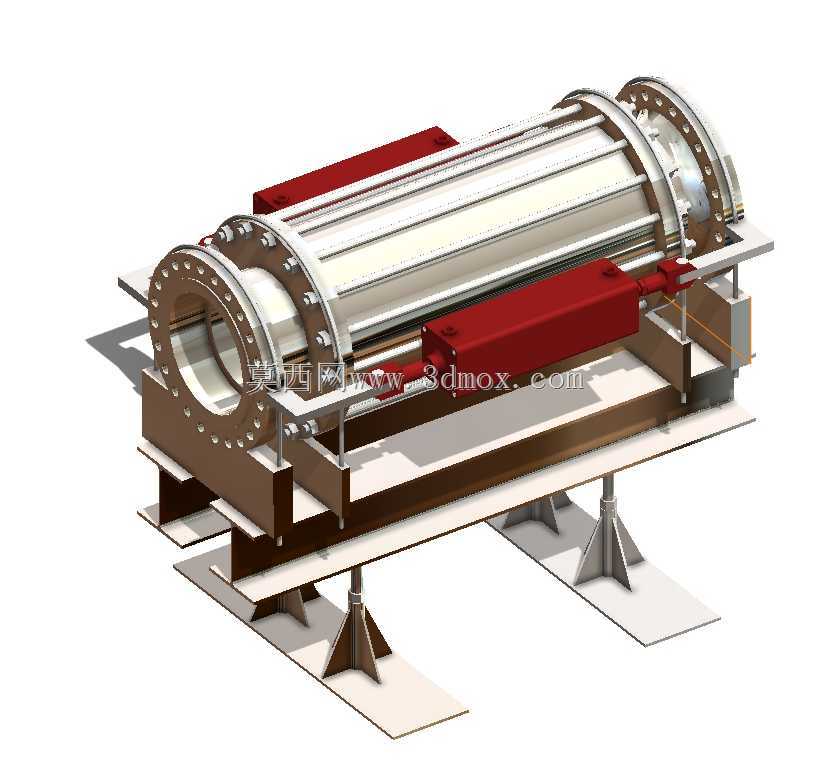

　　该结构主要应用于大口径工业流体输送管路系统中，多用于需要频繁通断对接、带压工况下的管路快速接驳场景，常见于化工物料输送、市政给排水主干线、冶金行业介质输送管线等场景，可在不借助大型吊装对接设备的前提下，完成两段大口径管路的密封对接与锁紧，适配20英寸公称通径的管路连接需求。从结构设计来看，主体采用筒式承载框架，两侧对接法兰端保留了标准法兰的螺栓孔位布局，可直接与同通径的标准管路法兰匹配，无需额外加工转换接头。两侧配置的气动驱动组件采用对称布置，驱动缸体直接与锁紧压环连接，相比传统手动螺栓锁紧的法兰结构，可通过气动动力同步驱动压环进给，保证整个法兰圆周面的锁紧力均匀分布，避免人工锁紧时螺栓力矩不均导致的密封面偏载泄漏问题。

　　设计阶段充分考虑了安装边界的适配性，底部采用三点式支撑脚结构，每个支撑脚都预留了地脚螺栓安装孔位，可直接固定在混凝土基础或者钢制管廊支架上，支撑脚的高度经过匹配计算，可保证设备安装后中心轴线与对接管路的中心高度一致，减少管路对接时的错位应力。筒体内部的密封组件采用阶梯式密封槽设计，可适配不同厚度的密封垫片，当对接端进给到位后，气动组件持续提供稳定的压紧力，可在1.6MPa公称压力下保持可靠密封，不会因为管路的轻微振动出现密封失效。结构框架采用型钢焊接成型后整体加工，所有安装面的平面度、同轴度公差都控制在机械管路安装的标准范围内，两侧的导向滑轨可保证压环进给过程中无偏斜，避免对接过程中密封面被刮擦损坏。在实际使用中，

　　该结构可远程接入气动控制系统，实现管路对接的远程操作，无需操作人员近距离操作高压管路对接环节，降低带压管路操作的安全风险，相比传统法兰连接结构，拆装对接的效率可提升70%以上，尤其适合需要定期断开进行管路清理、设备检修的工艺段使用。
