工业连续式带式干燥设备三维结构设计

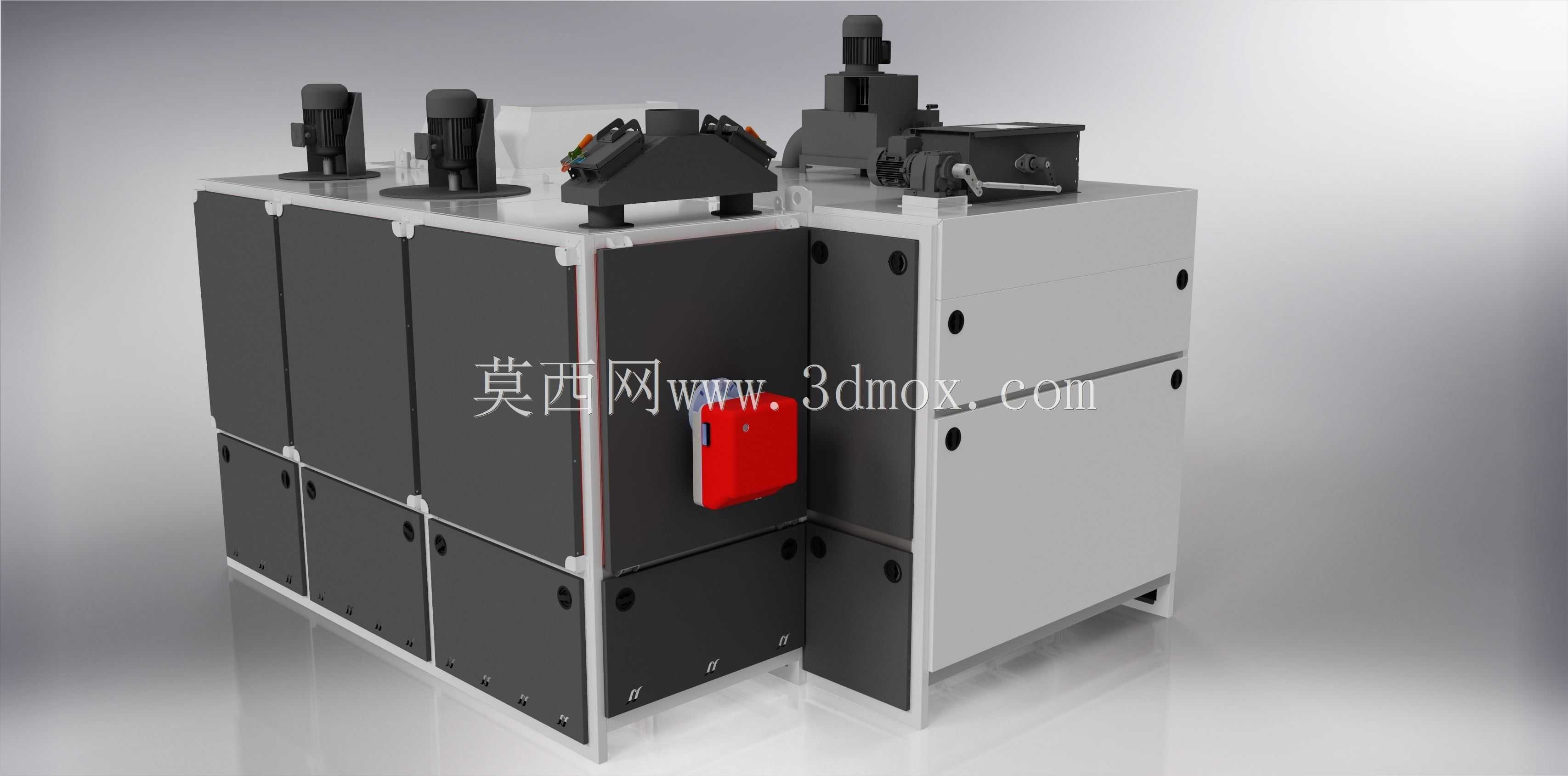

　　这款带式干燥设备的三维结构，完整还原了工业连续式烘干作业的整机布局，可直接用于同类设备的结构参考、产线适配选型以及二次改型设计。从实际应用场景来看，这类设备广泛适配农副产品深加工、化工粉体造粒后烘干、五金工件表面除水、橡塑制品定型烘干等连续化生产场景，可直接对接前端上料输送线与后端收料工位，无需额外增设中转接驳结构，适配多班次连续生产的作业需求。

　　设备的核心功能依托网带连续输送结构实现，待烘干物料均匀平铺在透气输送网带上，依次穿过设备内部多个独立控温的烘干腔室，腔室内部的热风循环结构采用下送上回的风道布局，可根据不同物料的含水率、耐温特性调整各腔室的热风温度与风速，避免局部过热导致物料变质，同时减少热风无组织逸散带来的能耗损失。设备顶部集成的排风结构可及时排出烘干过程中产生的湿空气，搭配回风过滤组件，可实现部分热风的循环利用，降低整机运行能耗。

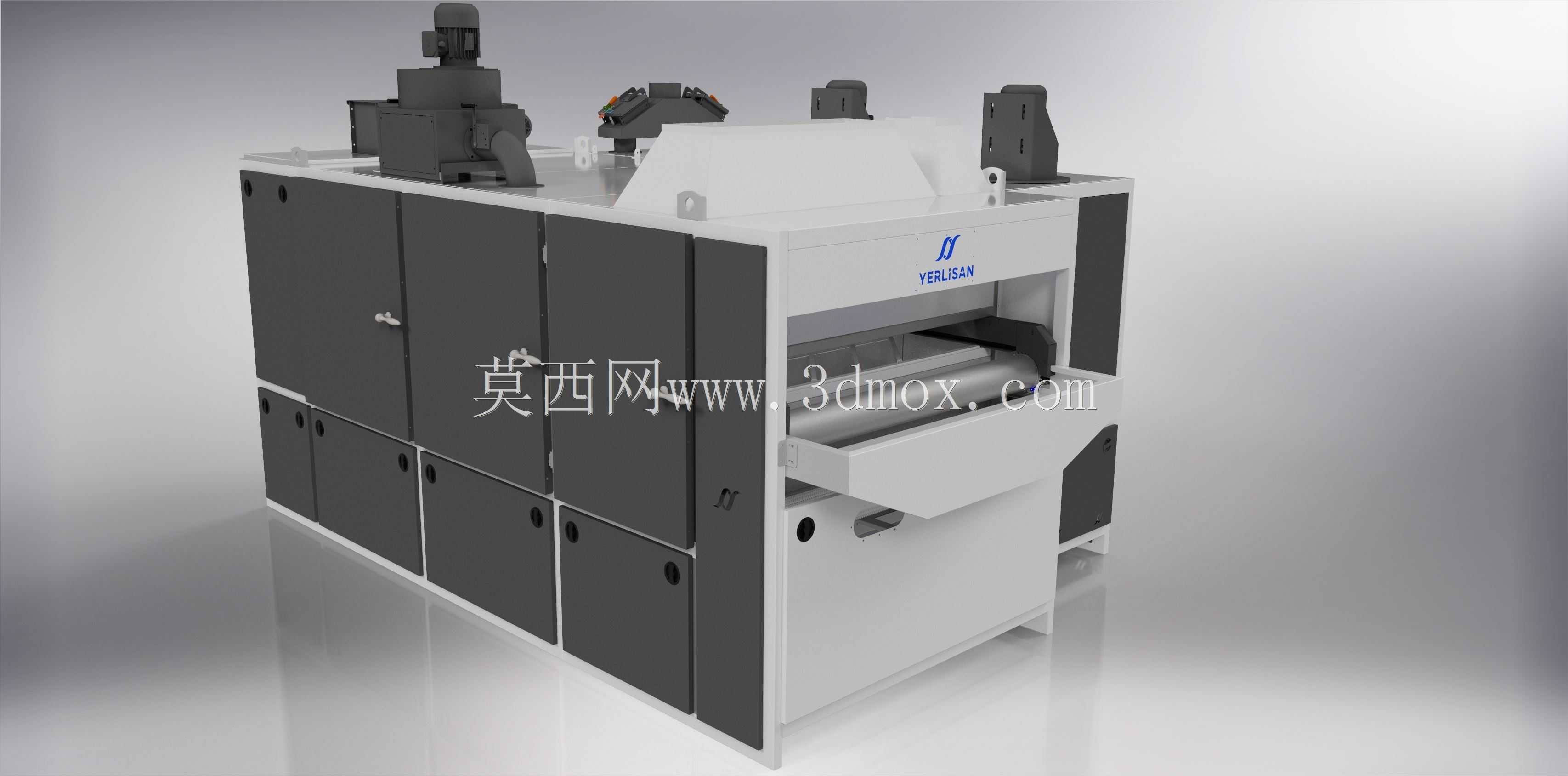

　　从设计思路来看，整机采用模块化拼接结构，左侧的柜体区域集成了电气控制元件、热风发生组件与传动动力单元，各功能模块之间采用快拆式隔板分隔，日常维护时可单独拆卸对应模块的检修门板，无需拆解整机外壳即可完成滤芯更换、传动部件张紧、电气元件检修等操作。正面的进料与出料口设置了可调式挡料结构，可根据物料铺层厚度调整开口高度，减少热量从进出口溢出。设备底部设置了可调式支撑脚，可适配车间地面的不平整工况，保证输送网带的水平度，避免物料在输送过程中出现偏移、堆积的问题。

　　外形尺寸与安装边界方面，整机采用长方体落地式布局，宽度方向预留了足够的侧方检修空间，安装时需在设备左右两侧预留不小于800mm的检修通道，顶部排风接口需对接车间排风管道，对接位置需预留软连接的安装余量，避免设备运行振动传递到排风管路。设备进料端高度适配常规工业输送线的出料高度，可直接与前端的布料机、上料输送机对接，无需额外增设提升结构，出料端可搭配冷却输送段，实现烘干后物料的快速降温，方便后续的包装、转运工序。传动结构采用变频调速电机驱动，可根据不同物料的烘干时长需求调整网带运行速度，适配从十几分钟到数小时不等的烘干工艺要求，整机的结构细节完整还原了管路走线、门板密封、观察窗设置等实际生产所需的结构，可直接作为同类设备设计的三维参考模板。
