工业卧式双轴连续式调质调节设备结构

　　在粮油加工、饲料生产、生物质成型这类需要对粉状、颗粒状物料做温湿度调质预处理的生产场景里，双轴调质调节设备是整条工艺线里衔接前道粉碎、后道成型制粒的核心中间单元，不少刚入行的结构设计人员在做这类设备建模时，很容易只盯着筒体内部的桨叶排布做文章，忽略了整机安装边界、外部管线布局和驱动端匹配的实际工程问题，最后出的模型看着结构完整，落到现场安装对接时往往会出现管线干涉、检修空间不足的硬伤。

　　从设备实际用途来看，这类双轴调节设备的核心作用是让通入筒体内部的蒸汽、雾化液体与输送过程中的物料充分接触，通过桨叶的翻动、推送，让每一粒物料都能均匀吸收水分和热量，达到后续成型工序需要的含水率与温度阈值，相比单轴调质设备，双轴结构的物料翻动频次更高，物料在筒体内不会出现局部堆积、结团的问题，调质均匀度能提升近三成，同时输送过程中不会出现物料抱轴、粘壁的情况，连续作业的稳定性更优。

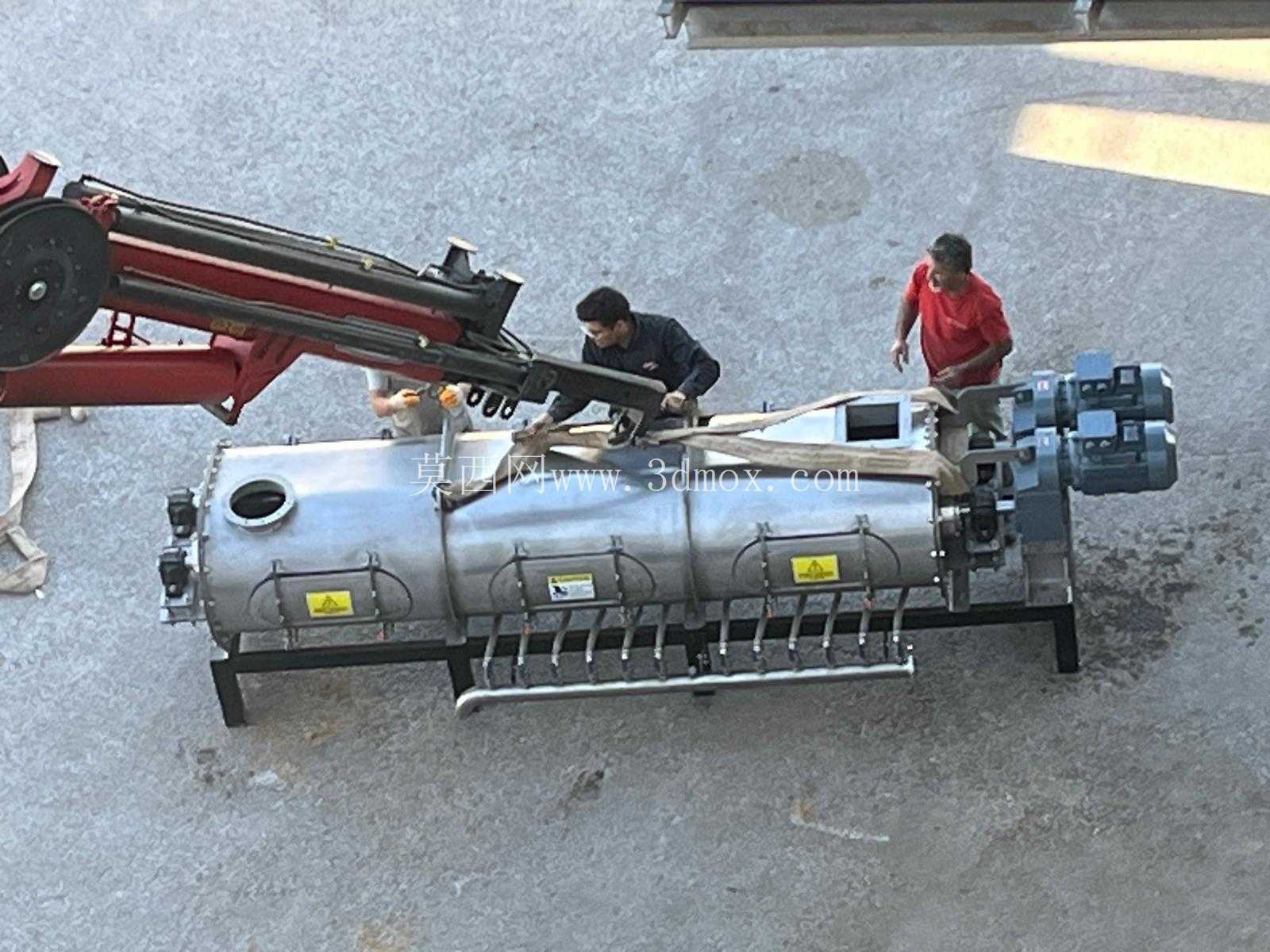

　　从结构设计思路来看，整机采用卧式长筒体布局，筒体分段采用法兰拼接结构，每段筒体上都设置了快开式检修卡箍，不需要完全拆解筒体就能快速清理内部残留的物料、更换磨损的桨叶，日常维护的效率更高。筒体顶部设置的变径进料口采用锥段过渡设计，能匹配上游溜管的安装角度，避免进料时出现物料撒漏、堵料的问题；筒体底部的排液口采用小口径快接结构，能及时排出调质过程中冷凝形成的积水，避免积水浸泡物料导致含水率超标。驱动端布置在筒体的出料侧，电机与减速箱直接通过联轴器和双轴的轴端连接，省去了额外的链轮、皮带传动结构，传动效率更高，同时驱动端的安装底座和筒体支架做成一体化焊接结构，设备运行时的整体刚性更好，不会因为双轴转动的反向扭矩出现机架晃动的问题。

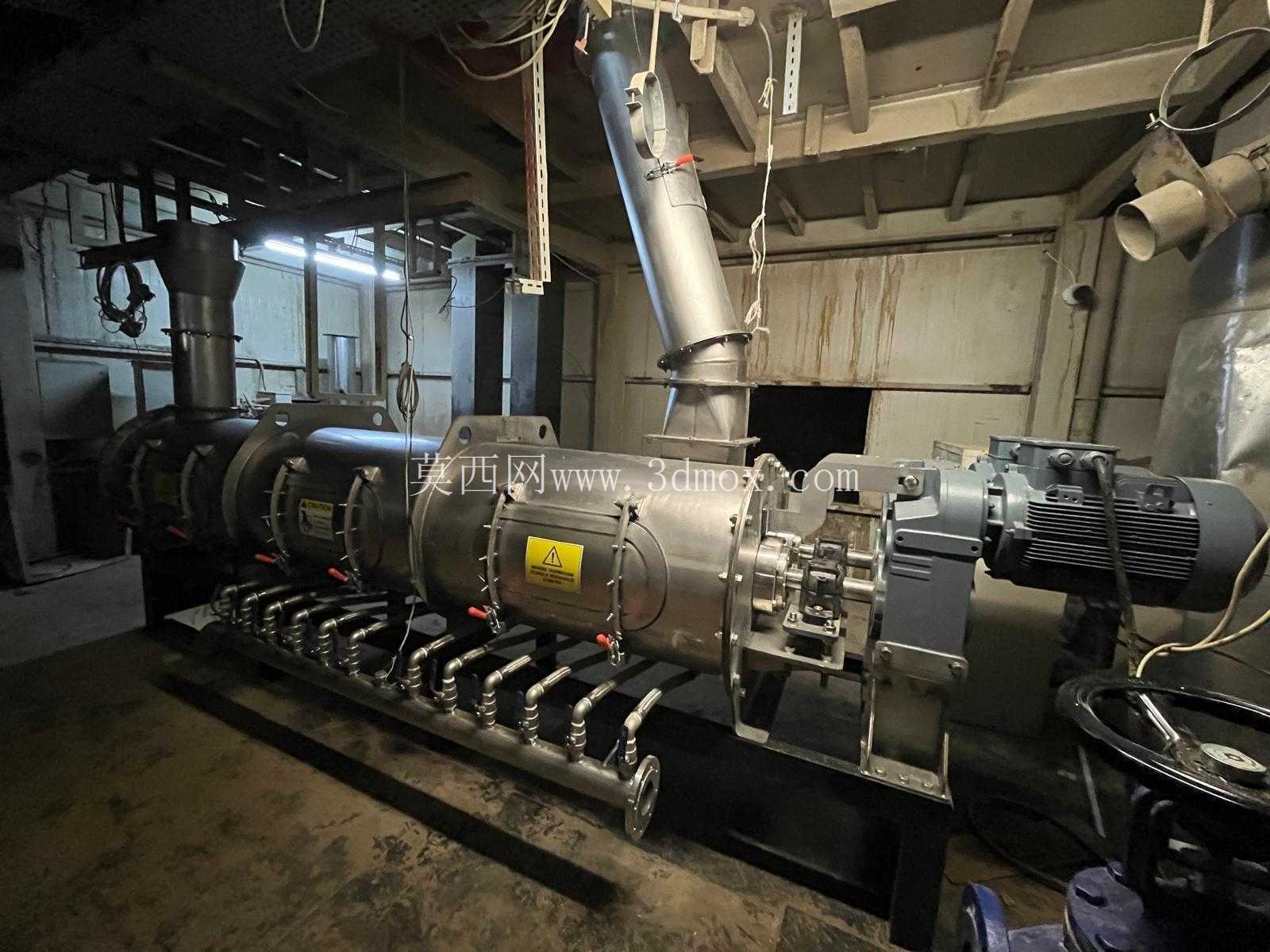

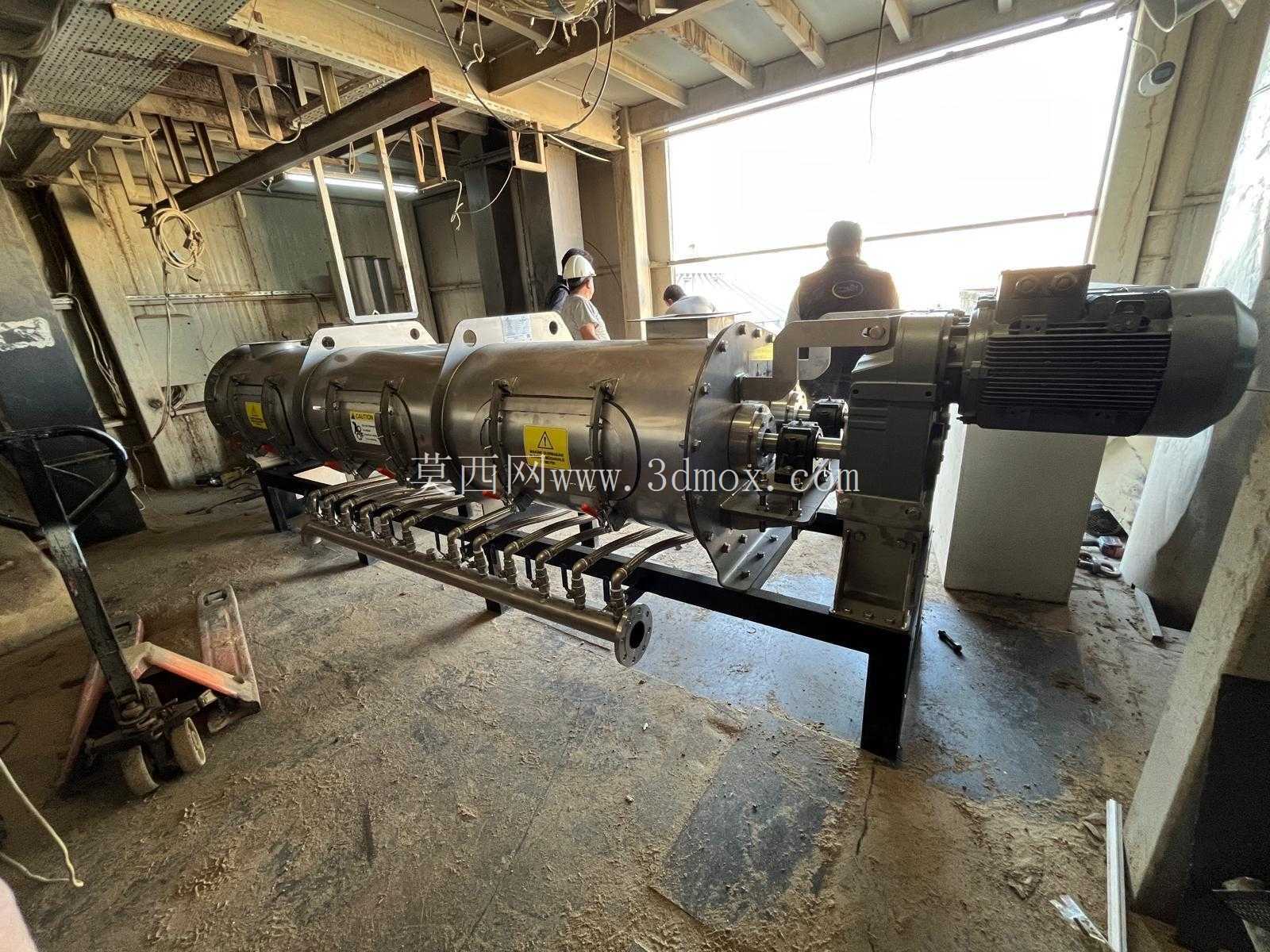

　　外形尺寸与安装边界方面，这类常规处理量的双轴调节设备整机长度通常在六米左右，筒体直径在八百毫米区间，整机安装高度（从地面到进料口顶端）在两米二左右，安装时需要在设备两侧预留至少八百毫米的检修通道，方便操作人员打开筒体卡箍、检查桨叶磨损情况；筒体侧面的蒸汽管线沿机架下部的管廊布置，管线距离地面高度控制在三百毫米，既不会影响地面人员通行，也能避免物料掉落堆积在管线上；设备的四个支脚采用地脚螺栓与地面预埋钢板固定，每个支脚位置都设置了调节垫片，安装时可以通过垫片调整筒体的水平度，保证双轴转动时的同轴度误差控制在允许范围内，避免轴端密封件出现异常磨损。

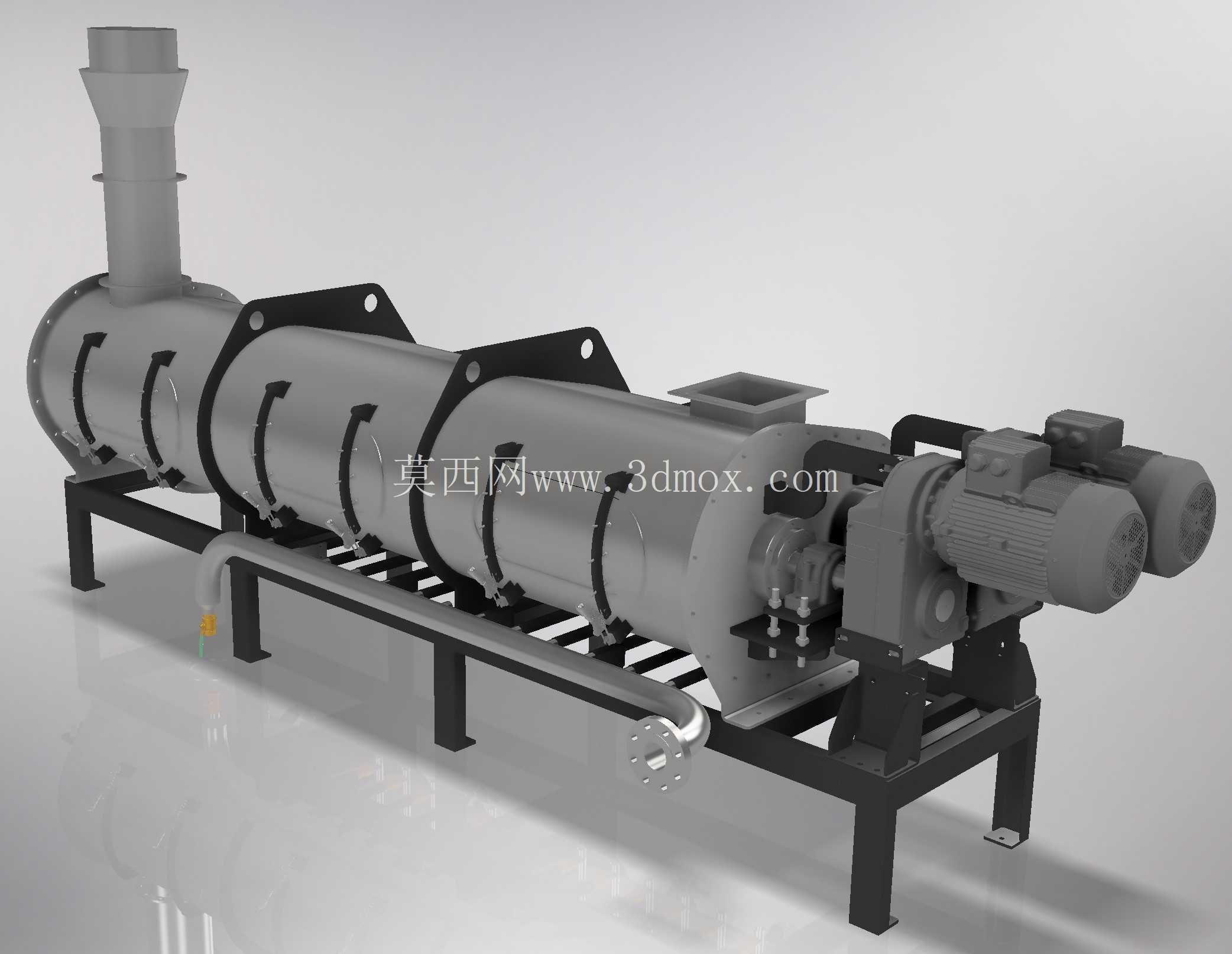

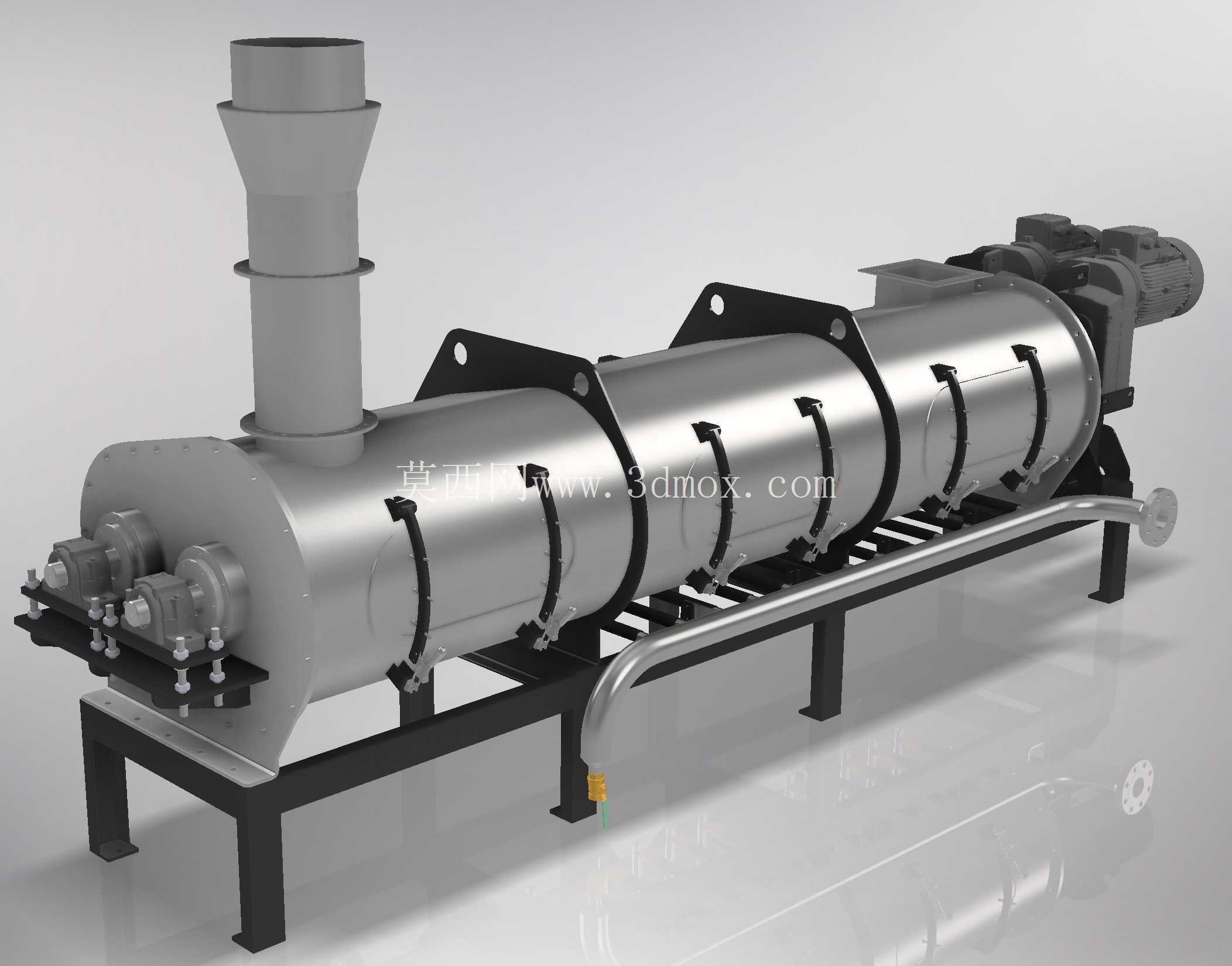

　　不少建模人员在做这类设备的三维结构时，往往会忽略筒体外部的保温层安装空间，直接把筒体外壁作为最终外轮廓，实际上这类调质设备工作时筒体内温度通常在八十到九十摄氏度，外壁需要包裹五十毫米厚的岩棉保温层，外覆镀锌铁皮护壳，建模时如果没有预留这部分厚度，后续现场做保温时就会出现和周边管线、操作平台干涉的问题。另外双轴上的桨叶采用可拆式螺栓固定结构，每片桨叶的安装角度都可以根据物料的输送速度要求调整，建模时需要把桨叶的固定螺栓孔位、安装定位面做准确，不能直接把桨叶和轴做成一体结构，否则后续做工程图时就无法指导车间的装配作业。筒体两端的轴端密封采用填料密封加气压密封的组合结构，能避免调质过程中的蒸汽、粉料从轴端缝隙溢出，建模时需要准确表达密封件的安装槽尺寸、压盖的螺栓孔位，保证密封结构的装配关系准确。出料端的出料口采用向下倾斜的溜槽结构，溜槽角度设置为五十五度，能保证调质后的物料依靠自重顺利排出，不会在出料口位置出现积料堵料的问题，溜槽侧面设置了观察口，可以随时查看物料的调质状态和出料顺畅度。
