紧凑型直线振动筛分输送设备

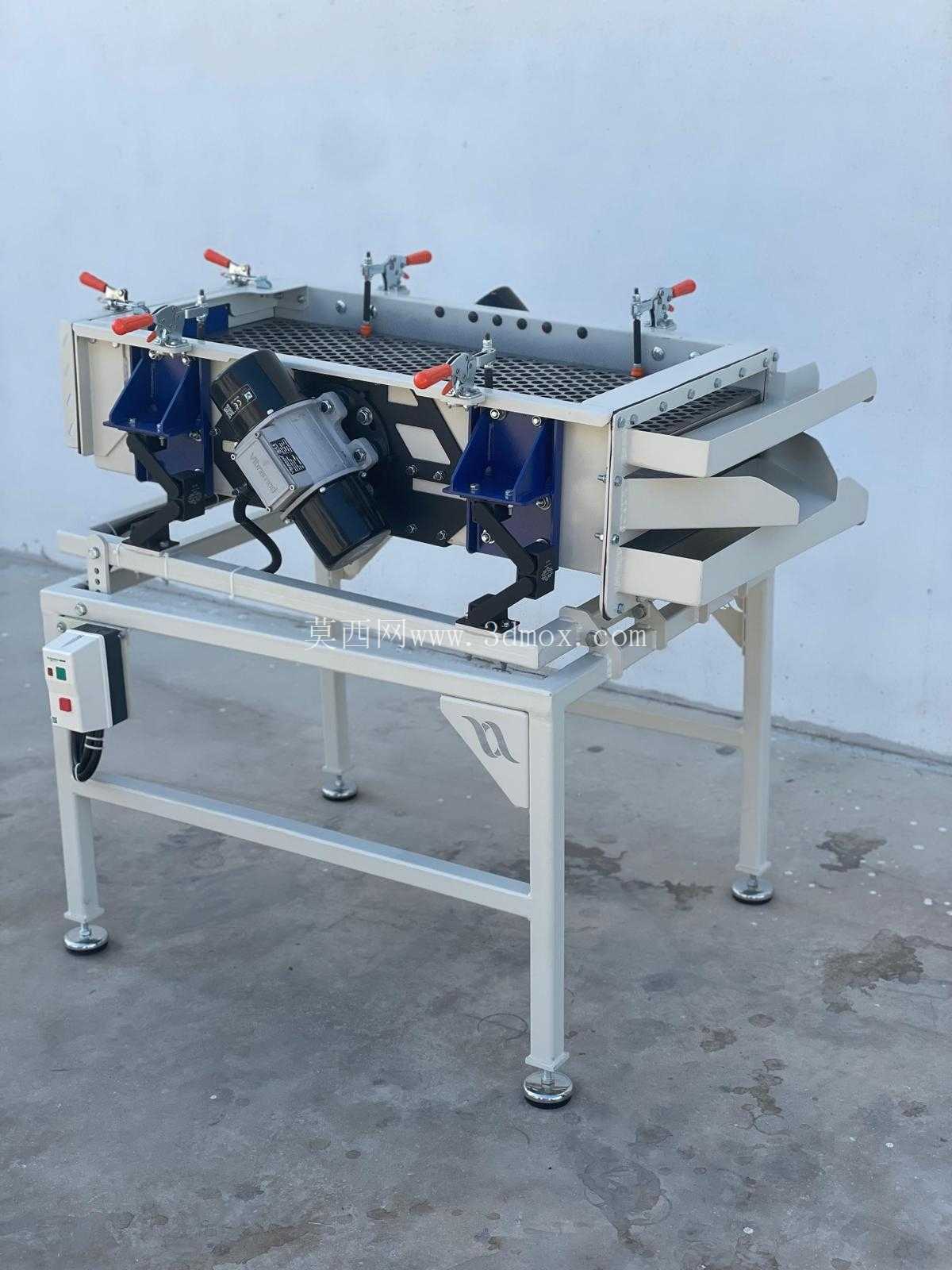

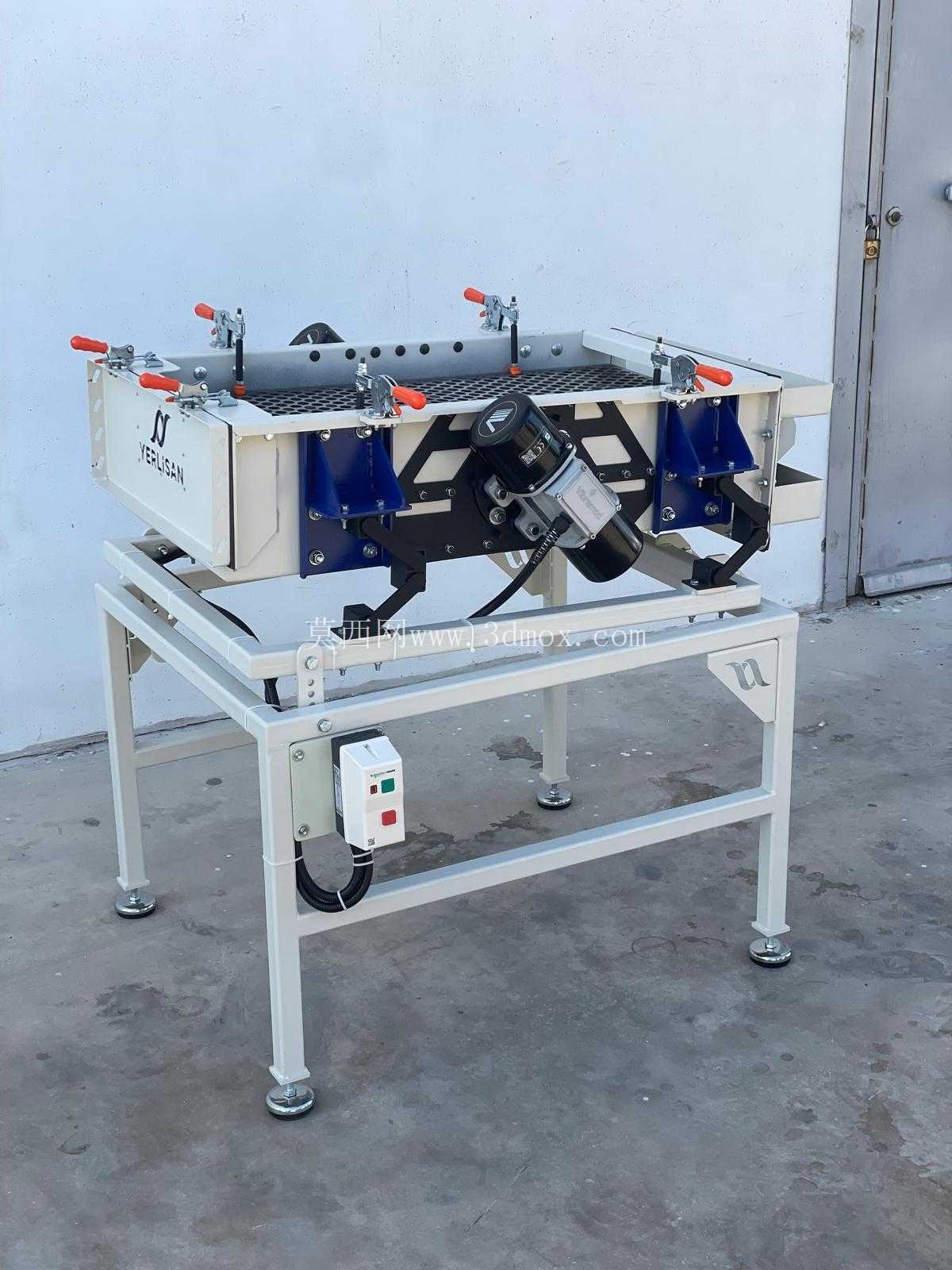

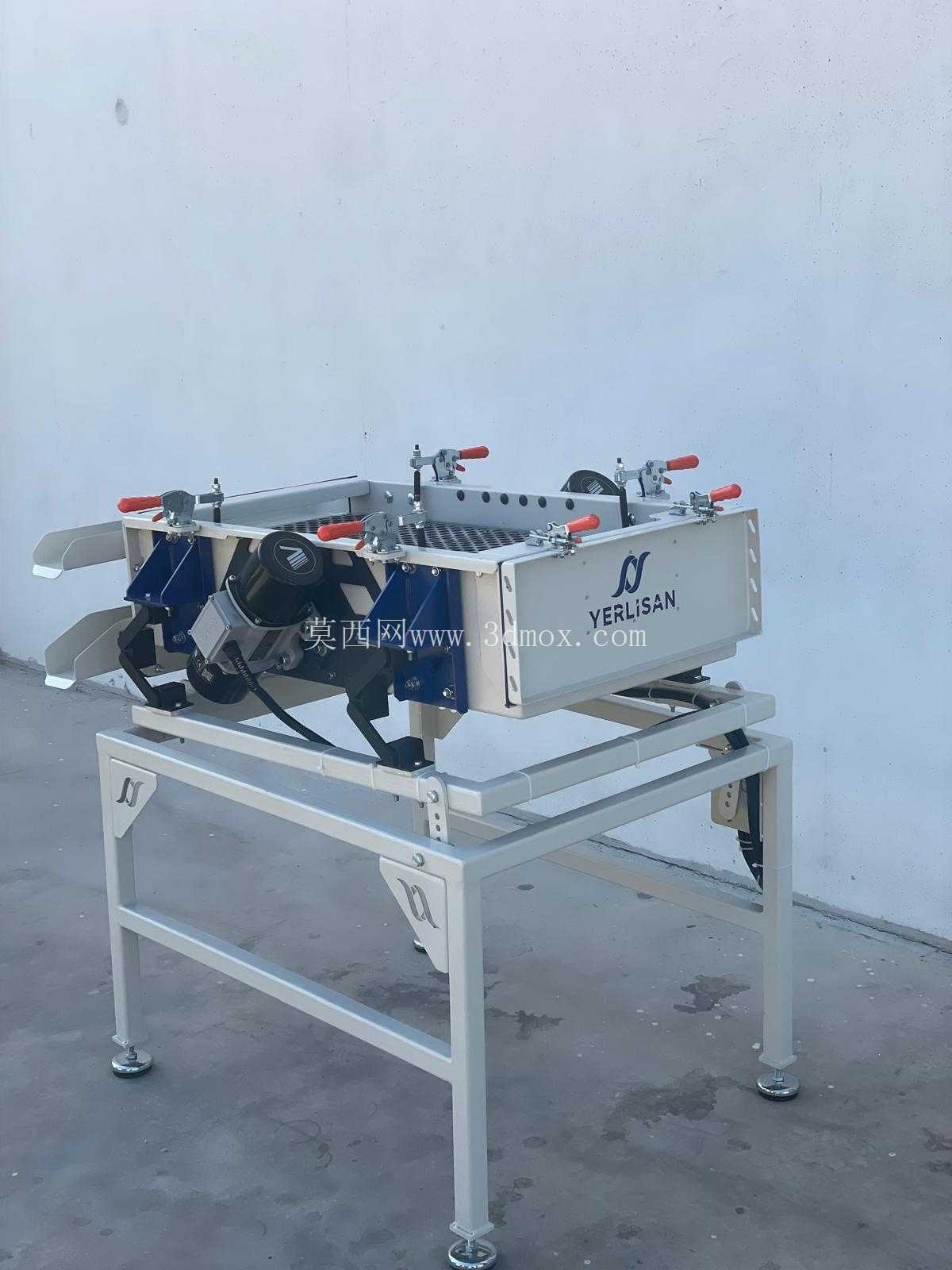

　　这套紧凑型筛网设备面向颗粒、粉体与小块物料的连续分级、除杂和给料作业，整体采用直线振动筛的结构思路，将筛箱、激振源、机架、弹性支承和出料溜槽整合在较小占地范围内。设备在粮食清理、塑料粒子分级、化工粉料筛分、建材骨料分选、回收物料处理以及小型自动化产线中都比较常见，尤其适合车间空间受限但又要求多规格出料的工况。

　　筛箱主体为长槽形焊接结构，上部布置筛面并预留压紧与检修空间，侧面设置多组夹紧机构，用于固定筛网或筛板。筛网张紧机构采用快压式夹钳，操作人员在更换网孔规格或清理堵网物料时，不需要大面积拆卸箱体，即可松开压边、抽出筛面并重新张紧。筛箱内部按物料流向设置不同筛分区段，物料从一端进入后，在振动作用下沿筛面连续跳跃前进，小于网孔的颗粒透筛进入下层通道，大于网孔的物料继续向前输送，最终由不同位置的溜槽排出。

　　设备两侧配置蓝色接料斗和导向溜槽，可将筛上物、筛下物或中间规格物料分别引导至指定容器、皮带机或下游工序。溜槽角度考虑了物料下落时的堆积和冲料问题，内壁形成较顺畅的导流面，减少粉料挂壁和颗粒反弹。对于多等级筛分场景，可通过增加筛层、调整出料口位置实现两种或多种粒度产品的同时收集；对于简单除杂场景，也可只保留一层筛面，把大颗粒异物从端部排出。

　　激振部分采用侧置式振动电机，电机通过连接座固定在筛箱侧板中部偏下位置，黄色护罩清晰标示出振动源区域。振动电机两端偏心块产生定向激振力，使筛箱做近似直线的往复振动。激振力方向与筛面形成一定夹角，既能让物料松散分层，又能推动物料向前移动。设计时需要关注偏心块夹角、电机安装角度、振动方向角和筛面倾角之间的匹配：角度过小，物料输送速度快但透筛时间不足；角度过大，物料停留时间延长，处理量下降并可能造成筛面压料。

　　机架采用方管或型钢焊接而成，四条支腿承担整机静载与交变振动载荷。支腿底部设置红色橡胶弹簧或减振垫，使筛箱振动与地面隔离，降低振动向厂房基础和周边设备传递。筛箱与机架之间通过弹性支承连接，支承点分布在筛体前后左右，保证振动轨迹稳定。工程建模时不能把筛箱和机架按刚性固定处理，否则会错误理解设备工作状态；实际运行中筛箱处于持续振动状态，机架则主要通过减振元件承受有限的动态载荷。

　　从安装边界看，该设备属于长方形布置，长度方向是物料流动和检修维护的主要空间，宽度方向需要预留振动电机、夹紧机构和接料溜槽的操作距离。设备上方应保留筛网更换和观察筛面的空间，进料端需与上游料仓、螺旋给料机、皮带输送机或人工投料斗衔接，出料端下方要留出接料桶、周转箱或输送设备的高度。支腿地脚不宜直接落在软弱地面上，连续生产工况建议设置预埋钢板或较平整的混凝土地面，并保证四个支承点受力均匀。

　　结构建模中，筛箱侧板、横梁、加强筋和电机安装板是重点区域。侧板承受激振力反复作用，焊缝区域容易出现应力集中，因此电机座附近通常需要加厚板、补强板或箱形支撑。筛面下方横梁间距要兼顾承托筛网和减轻重量，间距过大时筛网中部会在物料冲击下凹陷，间距过小则增加运动质量和功耗。夹钳、压条、螺栓、铰链等小件虽然外形简单，但在装配模型中需要准确表达其位置，因为它们直接关系到换网操作和维护可达性。

　　进料区设计应避免物料集中冲击筛网同一位置。上游料流最好通过匀料板或缓冲板分散到筛面宽度方向，使料层厚度均匀。若物料含粉量高、含水率偏高或颗粒形状不规则，筛孔容易堵塞，此时可在筛面增加弹跳球清网结构、适当增大振动强度，或在溜槽内壁采用更陡的角度。对于易碎颗粒，振动强度和落料高度则需要控制，减少颗粒破碎产生的细粉。

　　整机外形紧凑，机架下方形成开放空间，便于布置接料容器和现场清理。筛体周围的黑色夹紧手柄集中在侧面上沿，操作人员站在设备一侧即可完成多数检查动作。振动电机位于筛箱侧部，既节省筛箱上方空间，也方便调整偏心块和接线维护。接料斗向外伸出，建模和现场布置时应把溜槽外轮廓纳入最大外形尺寸，不能只按筛箱主体估算占地。

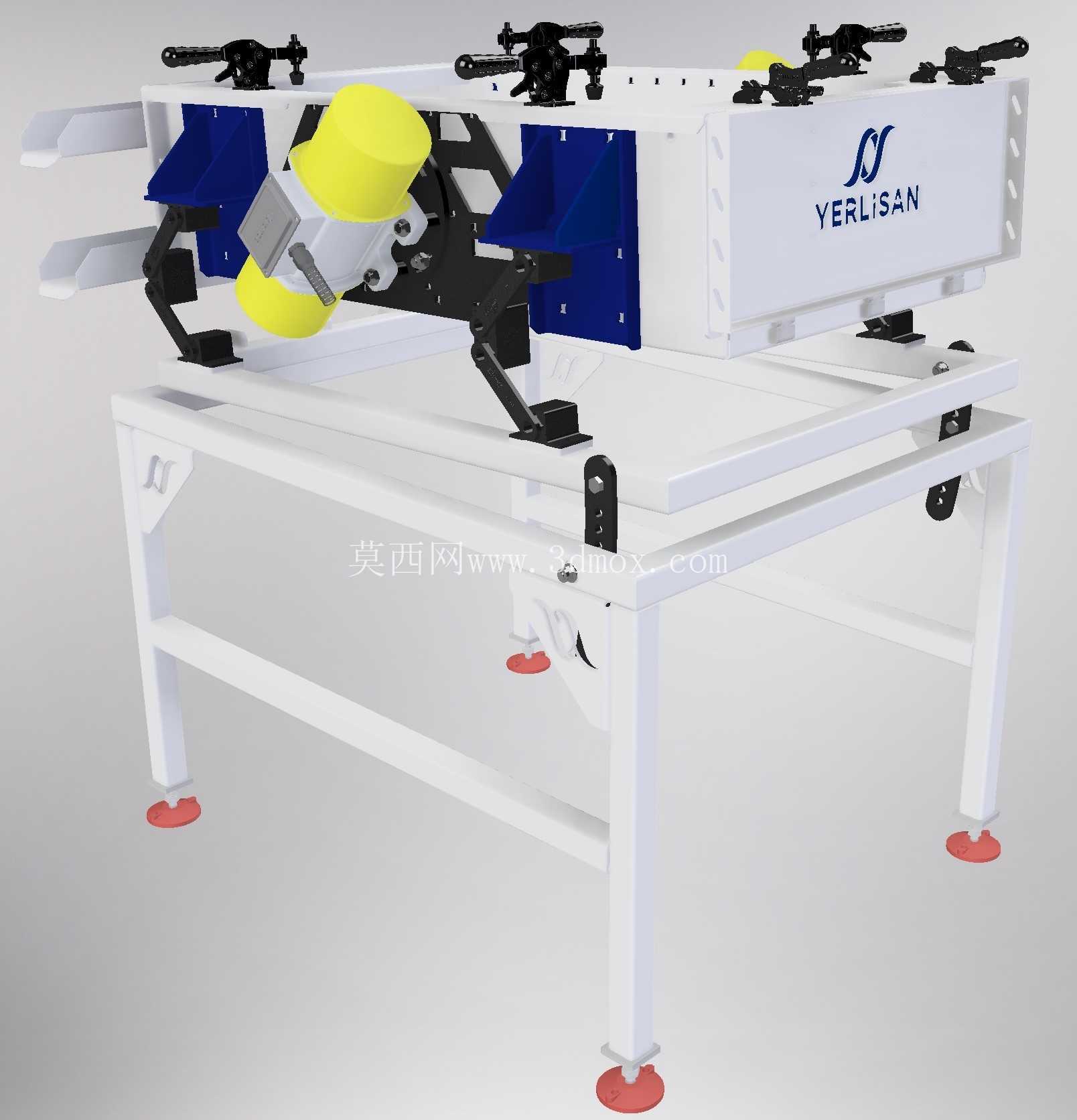

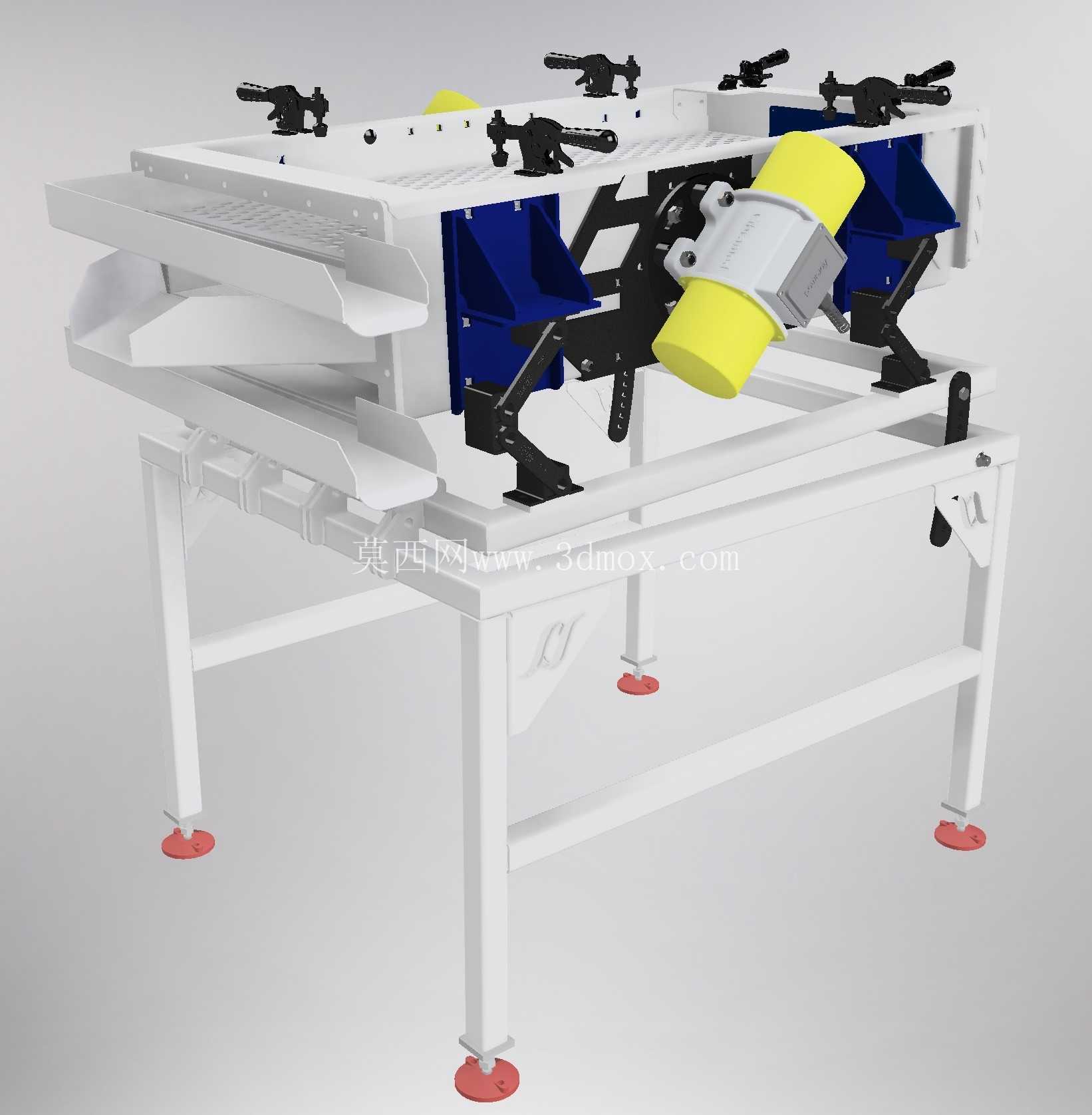

　　在三维设计阶段，需要分别建立固定机架、振动筛箱、弹性支承、振动电机、筛网压装机构和出料溜槽等模块，并通过装配关系表达运动部件与固定部件之间的间隙。筛箱四周与固定料管、机架、检修平台之间应保留振动余量，防止运行时碰撞。管线连接宜采用柔性护套或软连接，避免刚性电缆和风管随筛体振动而疲劳损坏。

　　该结构的核心价值在于用较小的设备长度完成物料分层、筛分、输送和分料，设备本身没有复杂传动链，维护点主要集中在振动电机、减振弹簧、筛网压紧件和溜槽磨损面。选型时可根据物料堆密度、处理量、筛孔尺寸、粒度组成和含水率调整筛面宽度、长度、倾角及激振力，使设备在通过量与筛分效率之间取得平衡。
