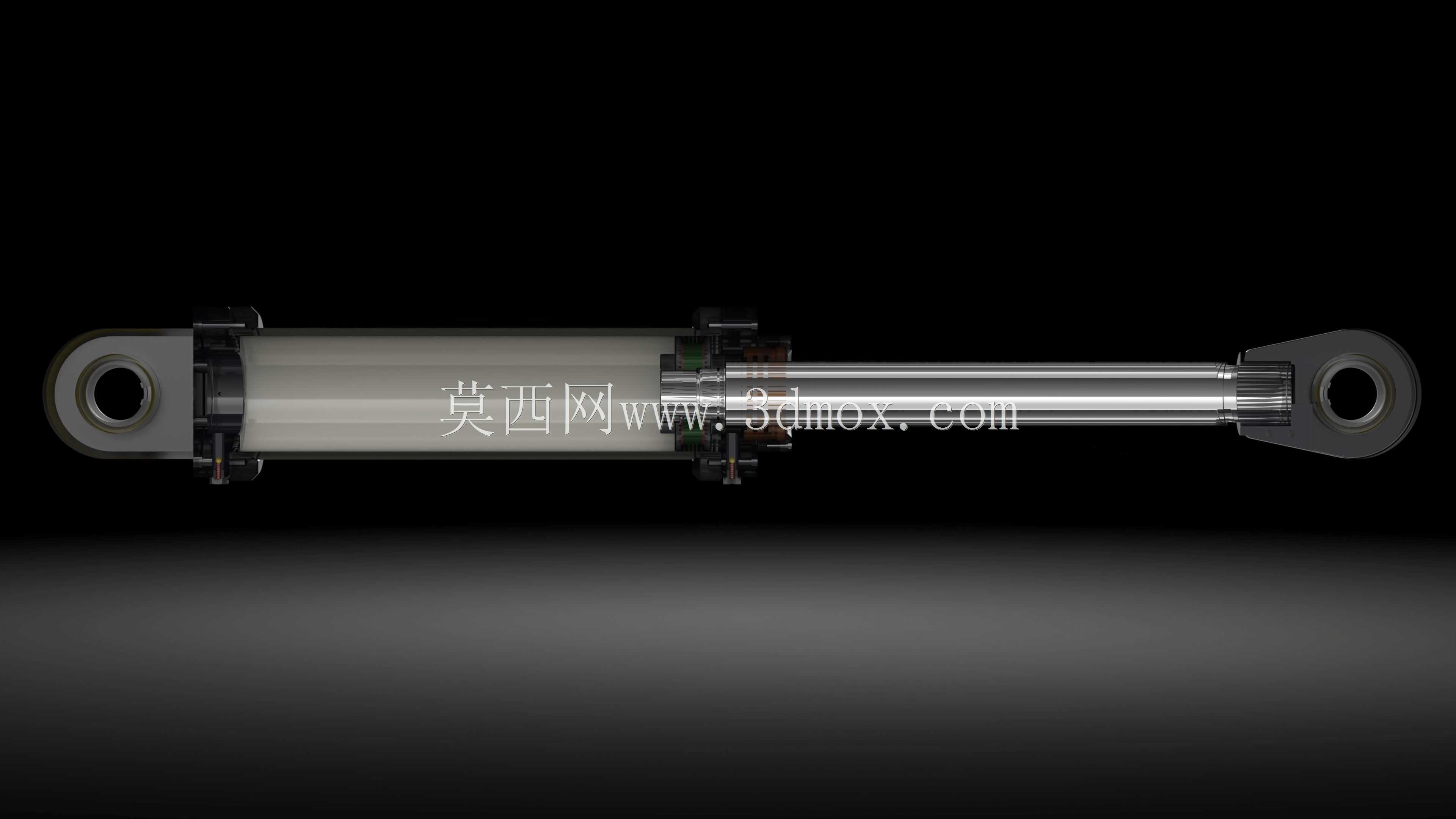

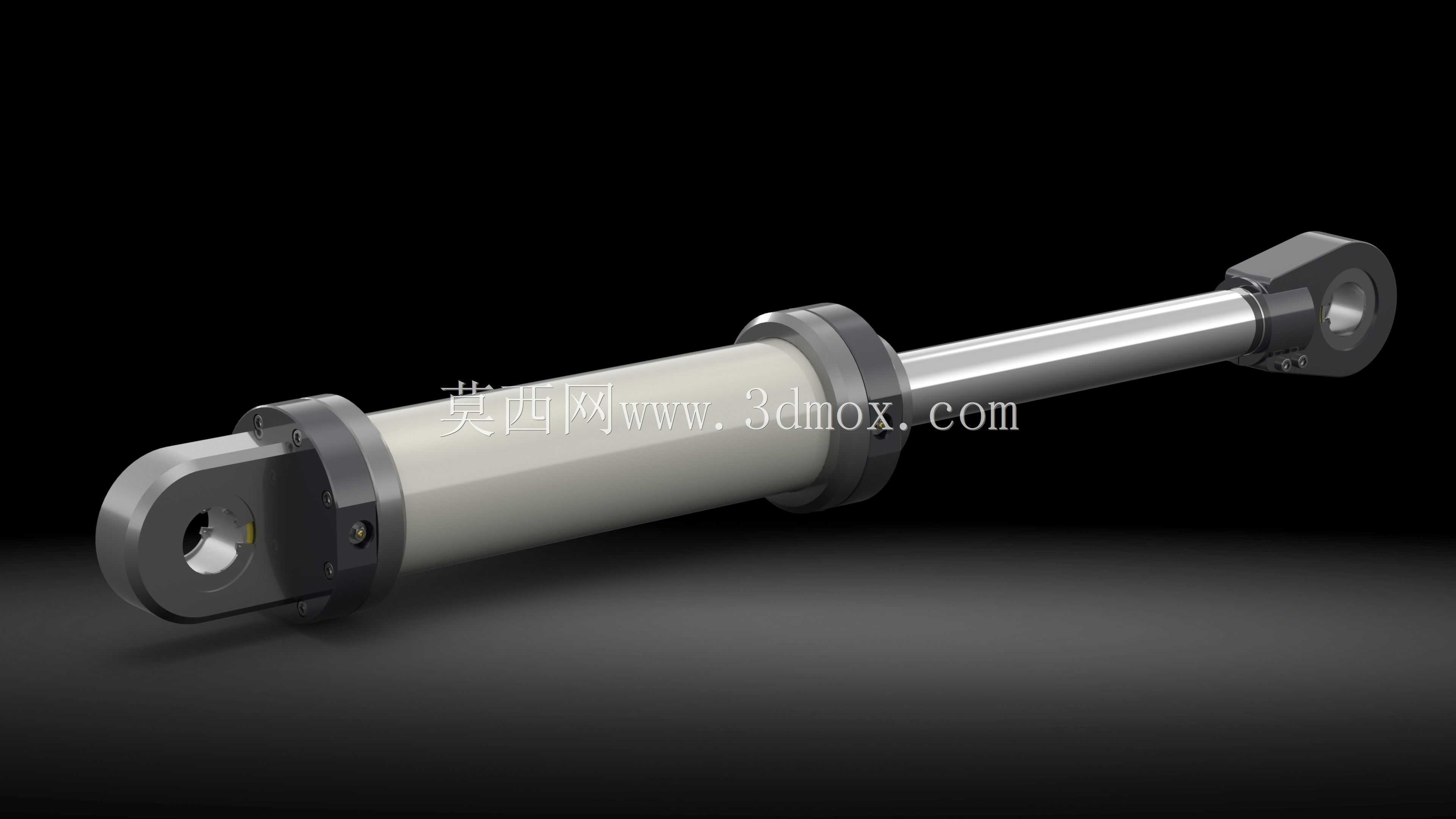

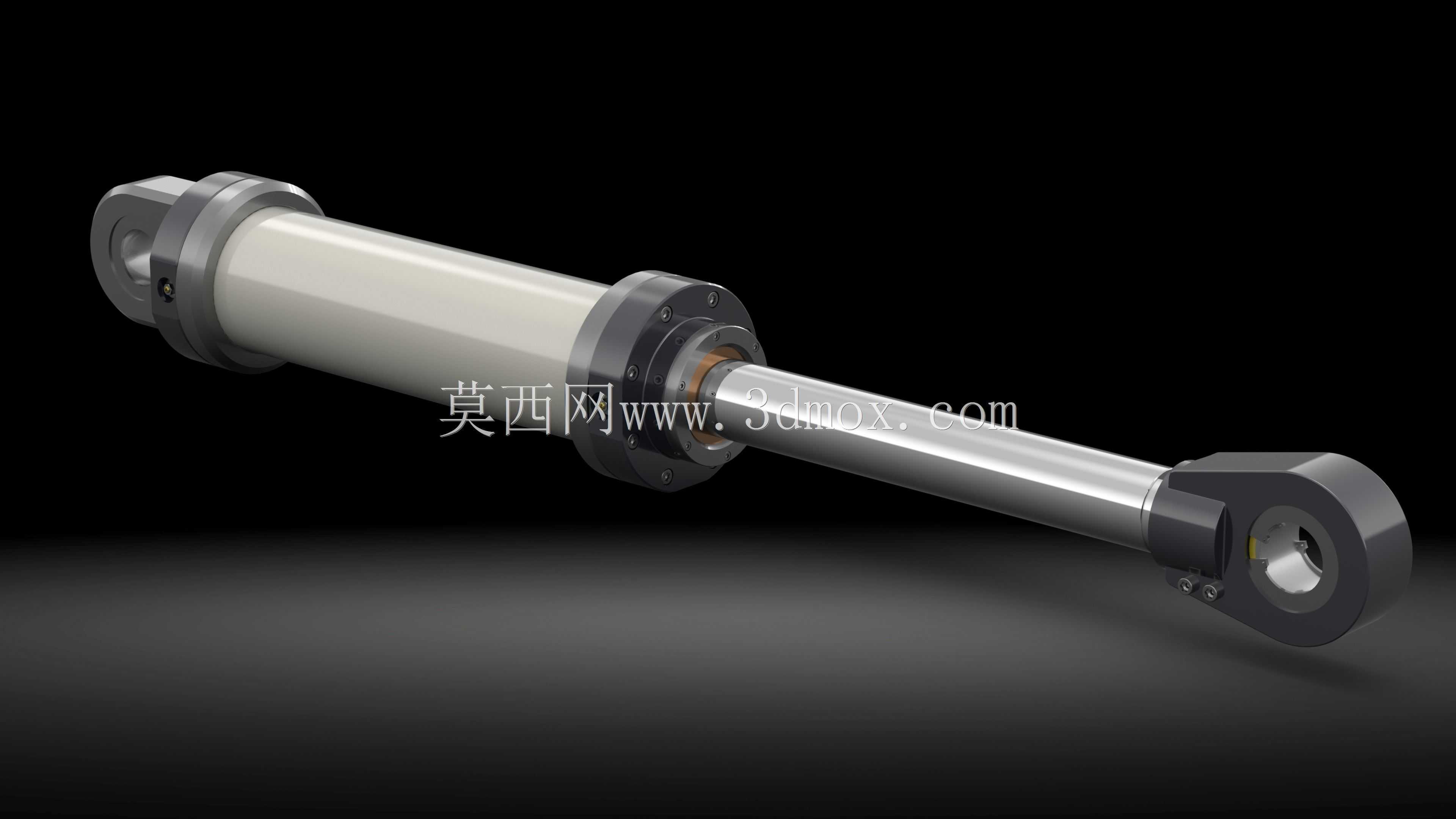

重载型液压油缸90缸径160行程结构

　　这款重载液压执行元件的设计，核心围绕起重类重载工况的载荷传递需求展开，缸径设定为90mm，额定工作行程160mm，两端采用铰接式安装耳轴结构，可适配安装面存在小幅角度偏差的应用场景，抵消设备运行过程中产生的侧向附加弯矩，避免活塞杆承受额外径向力导致密封件偏磨、杆体拉伤等常见故障。从结构设计逻辑来看，缸筒部分采用厚壁无缝管材加工，内壁做高精度珩磨处理，表面粗糙度控制在Ra0.4以内，既保证活塞密封件的滑动润滑环境，也能降低内泄风险，提升容积效率；活塞杆表面采用中频淬火后镀硬铬处理，镀层厚度控制在0.03-0.05mm区间，硬度达到HRC58以上，可抵御户外工况下的砂石刮擦、锈蚀问题，适配港口起重、工程机械设备变幅、

　　重型工装夹紧等存在冲击载荷的应用场景。两端的铰接耳环内预留了向心关节轴承的安装位，安装时可根据实际连接销轴的尺寸选配对应规格的轴承，补偿连接副之间的同轴度误差，避免安装过程中出现憋劲问题；活塞部分采用组合密封结构，包含格莱圈、导向环、防尘圈多道密封组件，导向环采用填充聚四氟乙烯材质，具备低摩擦系数、高抗挤压特性，可在25MPa额定工作压力下稳定运行，不会因为重载工况下的局部压力峰值出现密封件挤出失效问题。在安装边界设计上，全伸出状态下的总长度可满足160mm行程的线性驱动需求，缩回状态下的整体长度适配紧凑安装空间，缸筒外部的导向套位置设置了防尘密封结构，可阻挡外界粉尘、水汽进入缸筒内部，延长液压油的更换周期与密封件使用寿命。

　　这类液压元件常应用在起重设备的支腿伸缩、重型工装的负载顶升、机床夹具的夹紧动作环节，设计过程中重点校核了活塞杆的压杆稳定性，当活塞杆全伸承受最大轴向负载时，安全系数控制在3.5以上，可满足频繁往复动作的重载工况使用需求，不会出现杆体弯曲失稳的问题；缸筒两端的端盖采用内六角螺栓连接，拆卸维护时可快速更换密封组件，无需整体拆解设备管路，降低现场运维的工作量。
