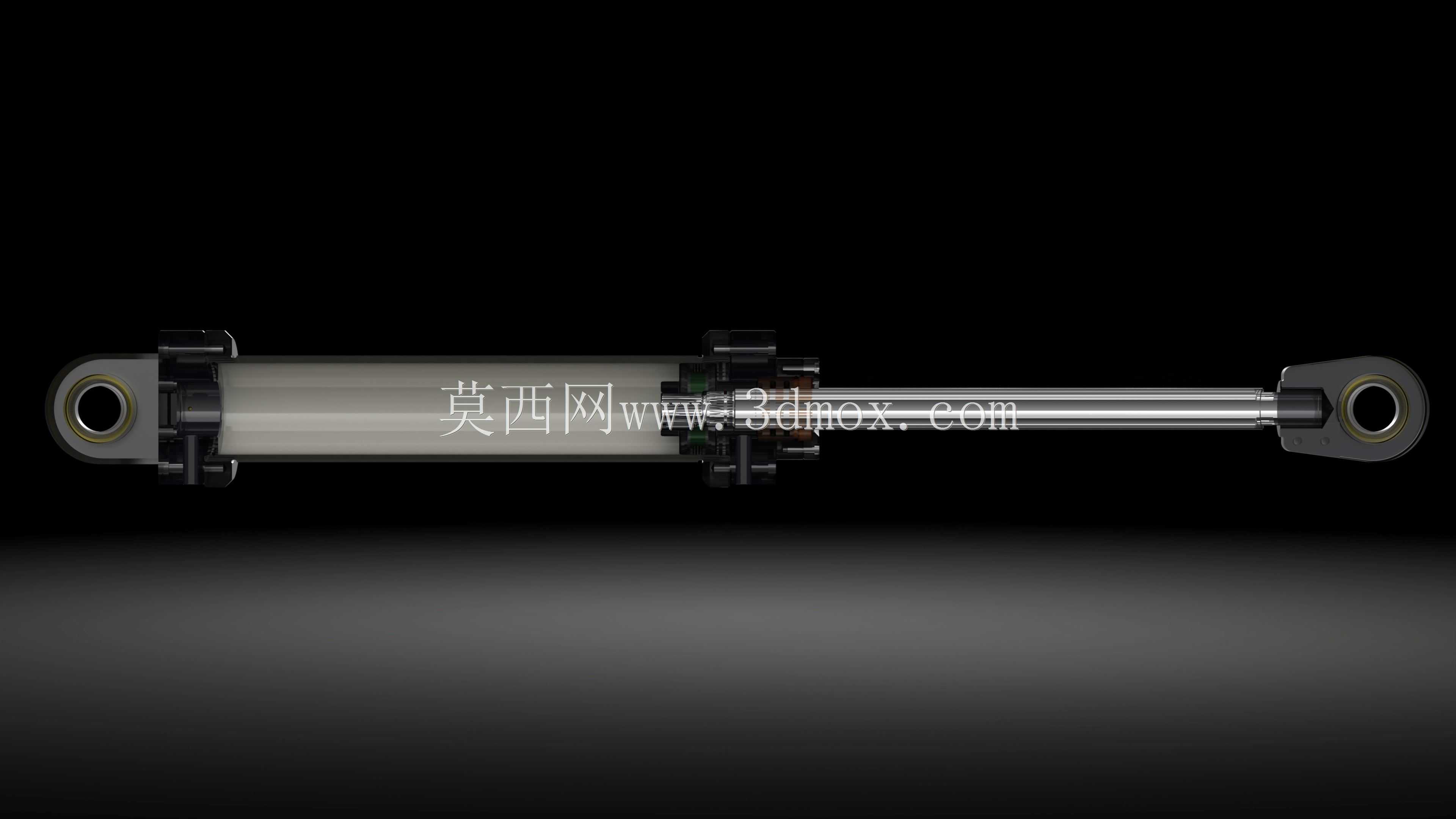

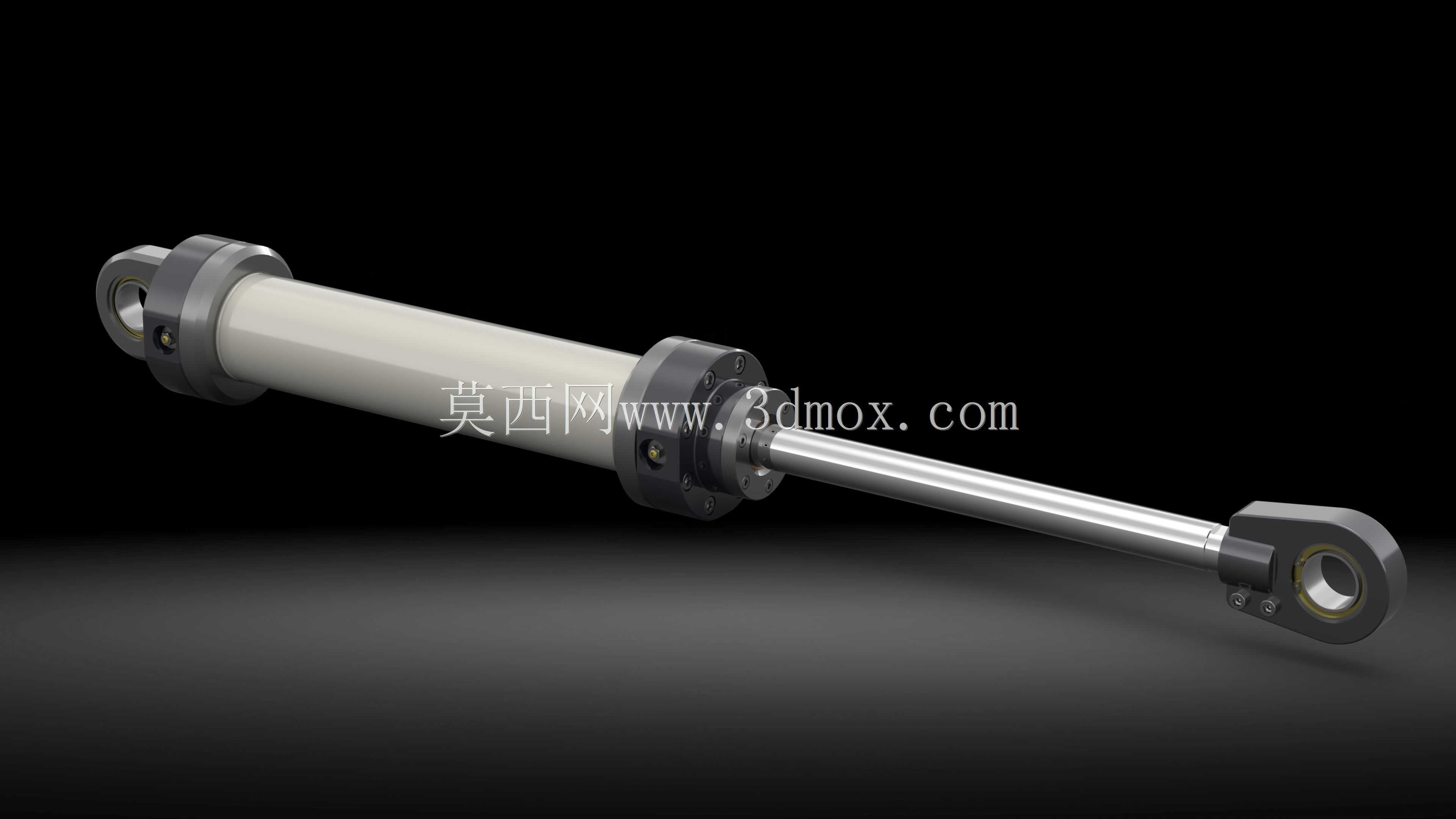

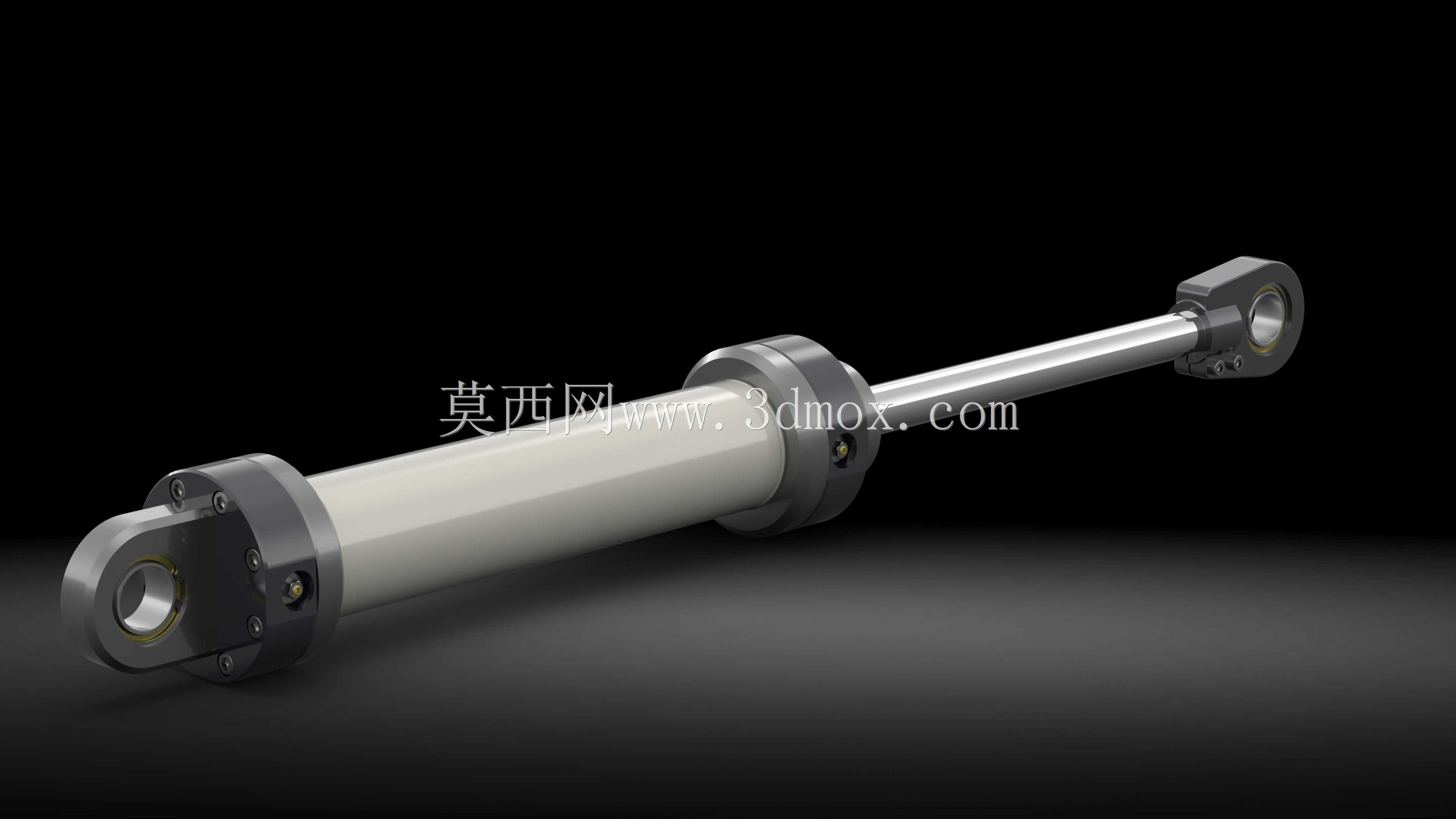

缸径45行程100双耳环式液压活塞缸

　　这款双耳环连接形式的液压活塞执行元件，在各类工业液压系统中承担直线往复动力输出的核心作用，常见于机床工装夹紧回路、小型物料举升机构、自动化生产线的工件推料工位，以及工程设备里的辅助动作驱动单元，相比气缸输出力更大、运行更平稳，可在中低压液压工况下长期稳定工作。从结构设计来看，整体采用缸筒与活塞杆同轴布局，两端的耳环铰接结构可抵消安装过程中的少量同轴度偏差，避免活塞杆运行时出现别劲、拉缸的问题，缸体中部的法兰结构可根据安装需求选择轴向固定或者铰接支撑，适配不同设备的安装空间。设计阶段优先考虑了密封件的安装空间预留，缸筒内壁的粗糙度、活塞杆表面的硬度都做了对应匹配，保证往复运动时的密封寿命，减少内泄外漏的概率；

　　两端耳环的内孔尺寸与销轴配合公差按常用铰接副标准选取，既保证转动灵活性，又不会出现过大的配合间隙导致动作冲击。外形尺寸上，缸体外径适配45mm活塞的密封件安装尺寸，100mm的额定行程可满足多数短行程直线驱动的需求，完全伸出与完全缩回的长度差严格控制在行程范围内，安装时需预留足够的轴向运动空间，同时要保证两端铰接点的连线与活塞杆运动方向平行，避免侧向力长期作用导致活塞杆弯曲、密封件偏磨。实际选型应用时，可根据系统压力计算额定输出推力，匹配对应的负载工况，这款结构的活塞缸没有设置外置缓冲装置，适合行程末端冲击较小的工况，如果用于高速往复场景，可在回路中增加节流调速或者外置缓冲结构，运行过程中需保证液压油的清洁度，

　　避免杂质进入缸筒内部划伤密封面与缸壁。建模过程中对所有配合面的公差、密封槽的尺寸都做了还原，可直接用于液压系统的布局干涉检查，也可作为同类短行程液压缸设计的参考原型，结构上没有复杂的异形零件，加工工艺性较好，缸筒、活塞杆、端盖、耳环都可采用常规机加工工艺完成，适合小批量定制生产的场景。
