单作用弹簧复位液压微型螺纹缸结构

　　在小型液压回路的紧凑布局场景里，这类微型螺纹缸常被用在空间局促的执行端，比如小型工装夹具的夹紧点位、自动化产线的微行程顶推工位、小型机床的辅助定位机构上，区别于常规法兰安装或者拉杆式油缸，它的外螺纹结构可以直接拧入预设了对应内螺纹的安装块，不需要额外设计安装法兰、压板或者连接支架，能最大程度压缩安装占用的空间，很适合在阀块集成、紧凑工装这类没有多余安装空间的场合使用。从功能逻辑上看，它属于单作用液压缸，也就是压力油仅从单腔进入推动活塞杆伸出，回程依靠缸体内部预装的复位弹簧完成，不需要额外接回油管路做回程驱动，这就进一步简化了配套的液压管路布局，减少了管路接头的数量，也降低了紧凑空间里管路布置干涉的概率。从结构设计的细节来看，

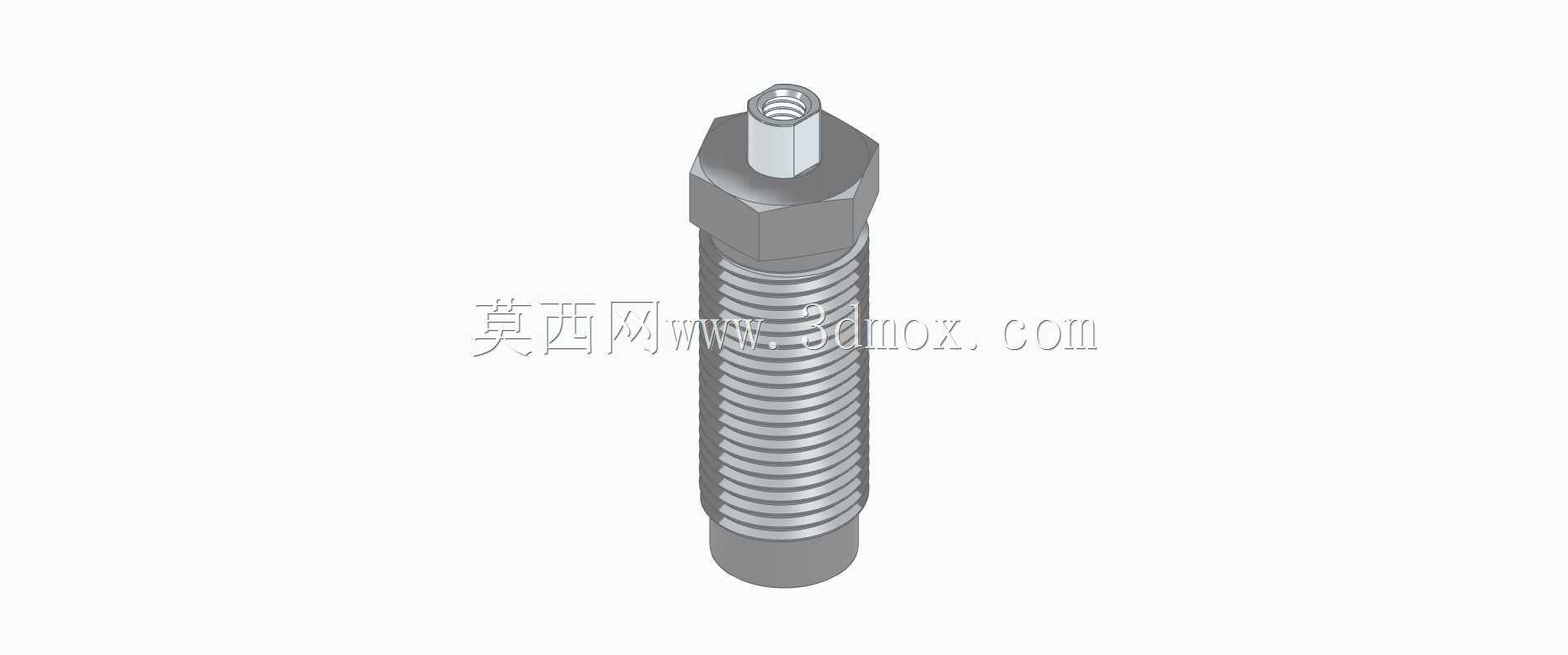

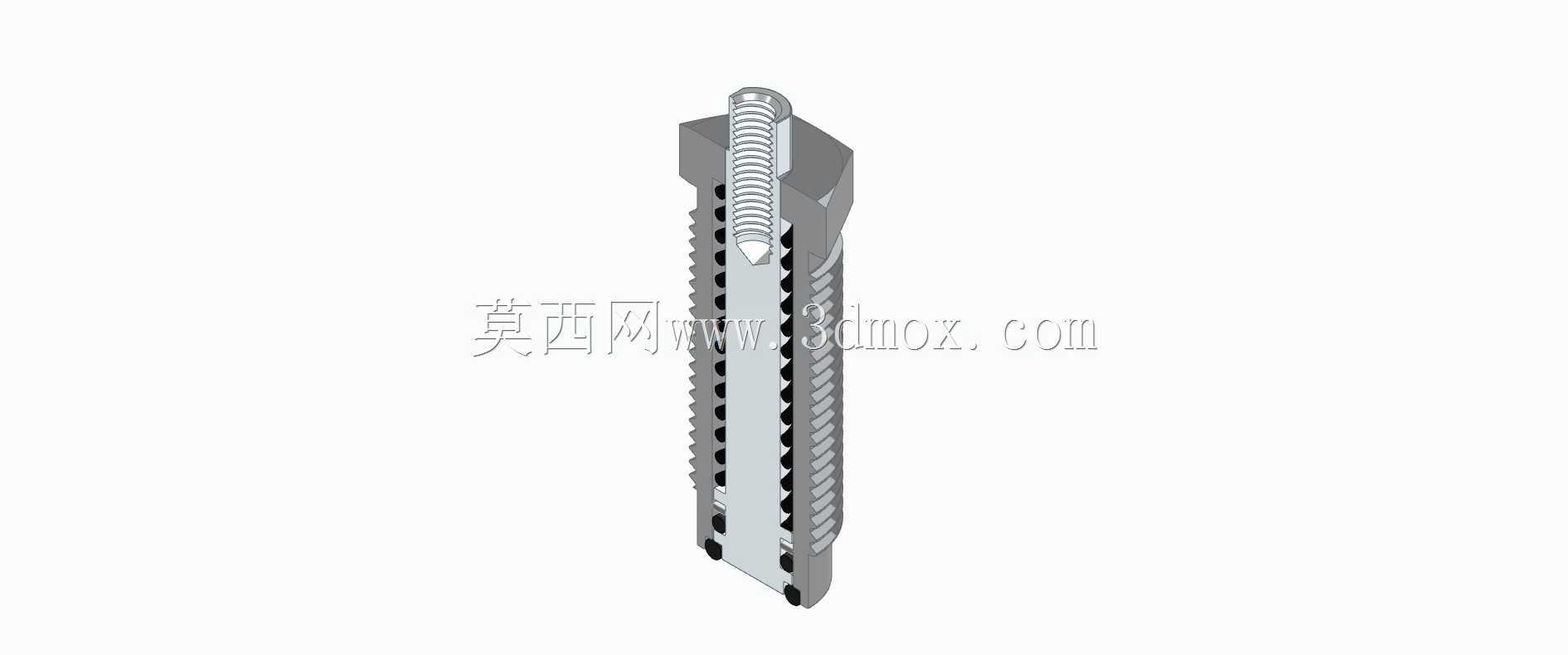

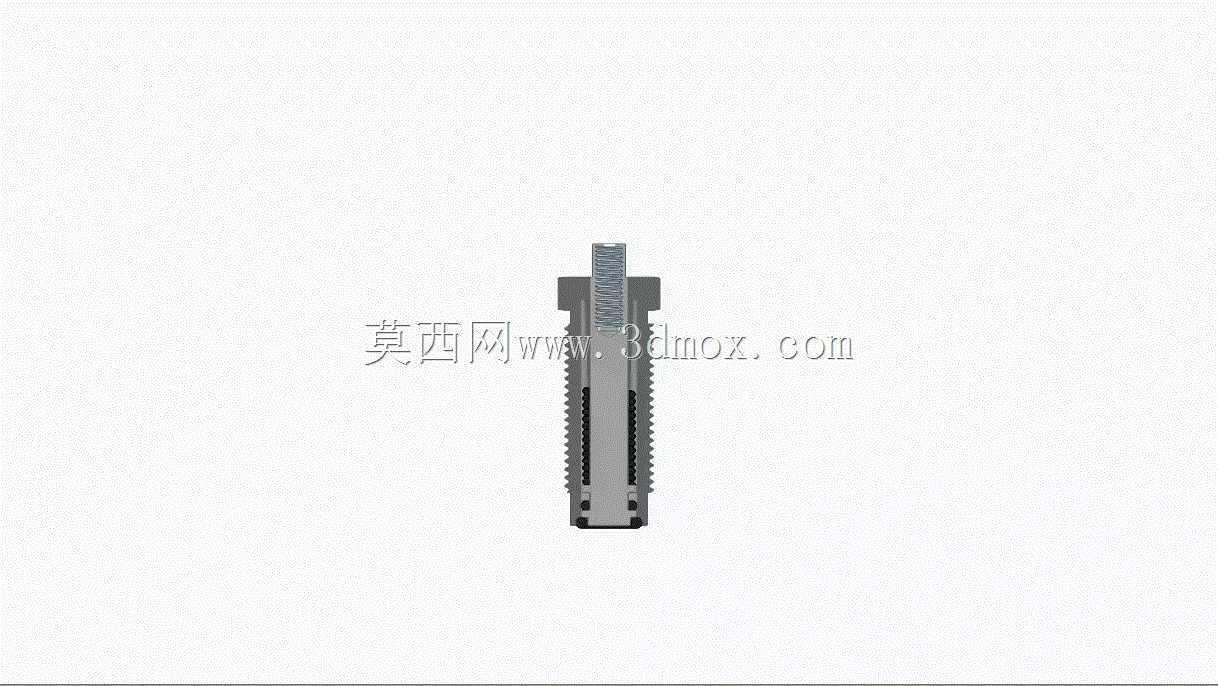

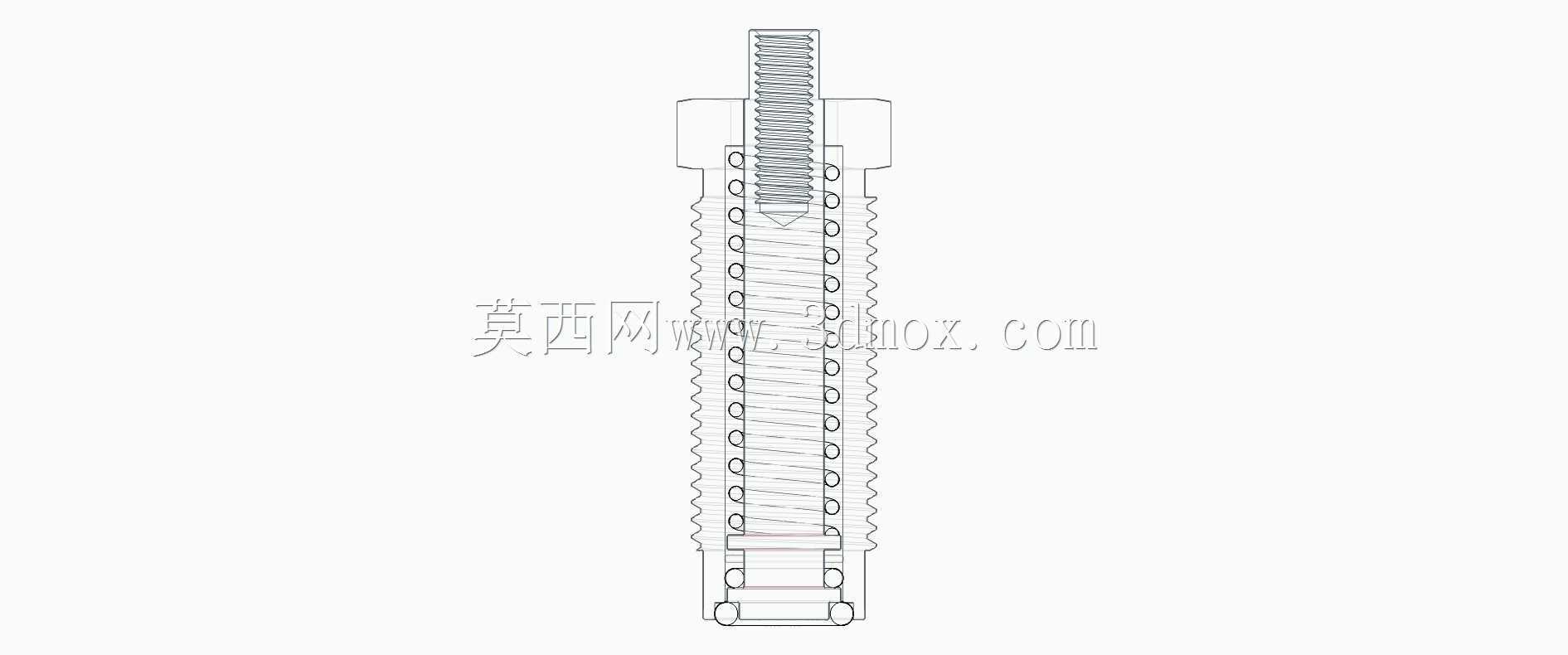

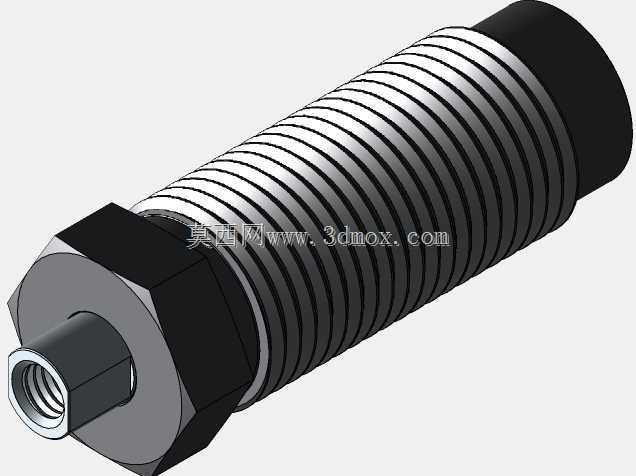

　　整个缸体的外圆加工有连续的标准紧固螺纹，安装时可以通过螺纹旋入的深度微调缸体的轴向伸出位置，适配不同的安装基面到执行点位的距离，调整到位后可以通过配套的锁紧螺母锁死位置，避免设备运行过程中因为振动出现缸体移位。缸体内部的密封结构做了分层设计，活塞杆位置设置了杆用密封件与防尘圈，既可以防止内部压力油沿活塞杆间隙泄漏，也能阻挡外部环境里的切屑、粉尘进入缸体内部划伤密封件与缸筒内壁；活塞位置设置了孔用密封件，隔离进油腔与弹簧腔，避免压力油窜入弹簧腔影响复位动作的可靠性。内置的复位弹簧经过预压设计，在活塞杆完全伸出的状态下弹簧仍保留一定的预紧力，保证回程时可以克服活塞杆与密封件之间的摩擦力，带动活塞杆完全复位到位，不会出现回程卡滞、

　　复位不到位的问题。在安装边界的考量上，这类微型螺纹缸的径向尺寸远小于常规同行程油缸，安装时只需要在安装基体上加工对应规格的内螺纹孔，以及和油道对齐的通油孔即可，不需要额外加工安装沉孔、螺栓过孔，对安装基体的加工要求更低；轴向尺寸上，因为没有额外的安装法兰结构，整体轴向长度更短，可以适配安装空间轴向尺寸受限的场景。在实际选型应用中，这类油缸通常用于行程较短、顶推力需求不大、动作频率适中的工位，因为单作用弹簧复位的结构特性，它的回程力由弹簧提供，不适合需要双向大出力的工况，也不适合超长行程的使用场景，避免弹簧长度过长导致缸体轴向尺寸失控。建模过程中需要重点关注几个配合尺寸的公差：外螺纹的大径、中径公差要和安装基体的内螺纹适配，

　　保证旋入顺畅同时不会出现过大的配合间隙；活塞杆与导向套的配合间隙要控制在合理范围，间隙过大会导致密封件偏磨泄漏，间隙过小会增大活塞杆运动的摩擦力，甚至出现低温下卡滞的问题；活塞与缸筒内壁的配合要保证同轴度，避免活塞运动过程中出现偏磨，导致密封件过早失效。另外，弹簧腔需要设计微小的通气孔，平衡活塞杆伸缩过程中弹簧腔的内外气压，避免弹簧腔形成密闭气腔导致活塞杆动作卡滞，通气孔的位置要设置在不易被切削液、粉尘堵塞的位置，或者在通气孔位置加装小型透气塞，阻挡杂质进入缸体内部。从实际使用的反馈来看，这类螺纹安装的微型油缸在小型液压夹具上的应用占比很高，因为夹具本身的安装空间有限，很多夹紧点位直接设计在夹具阀块上，直接把油缸拧入阀块的螺纹孔，油道直接在阀块内部打通，完全不需要外接油管，整个夹具的结构非常紧凑，也减少了油管破损带来的漏油风险。在设计这类油缸的三维模型时，要把所有密封件的安装槽尺寸按照标准密封件的规格绘制准确，包括槽宽、槽深、槽口的倒角，避免后期加工出来的密封槽尺寸不对，导致密封件装不进去或者密封效果失效；同时要把外螺纹的退刀槽、活塞杆端部的连接结构、锁紧螺母的结构都完整表达，方便后续出工程图的时候直接提取尺寸，不需要二次补画结构。
