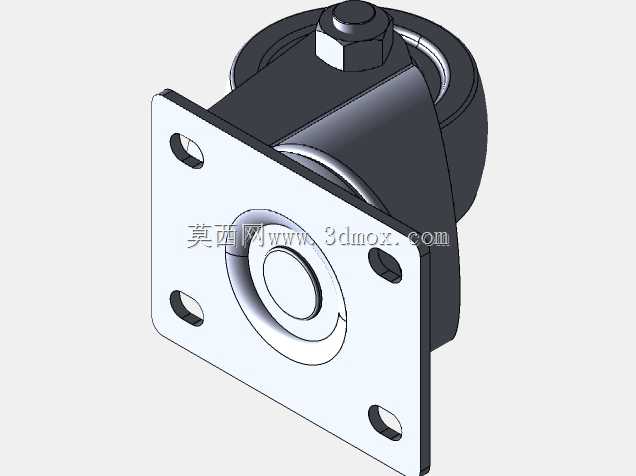

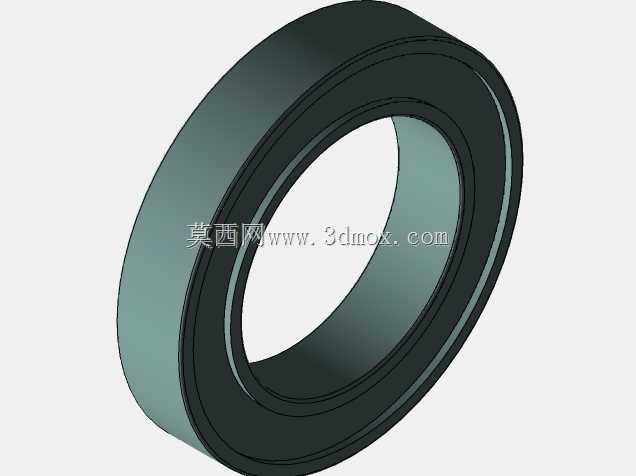

4L规格斗式物料垂直输送提升设备结构

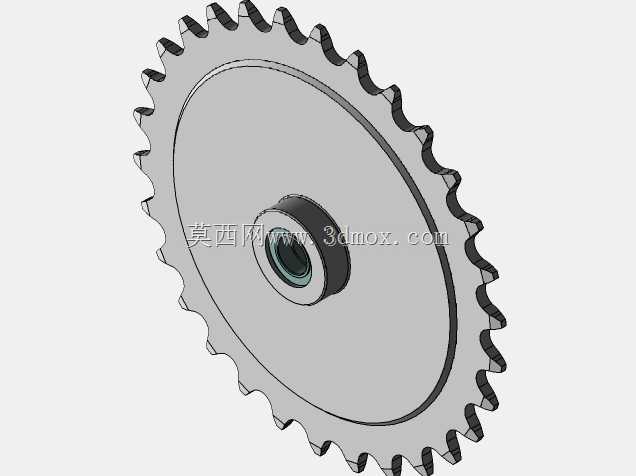

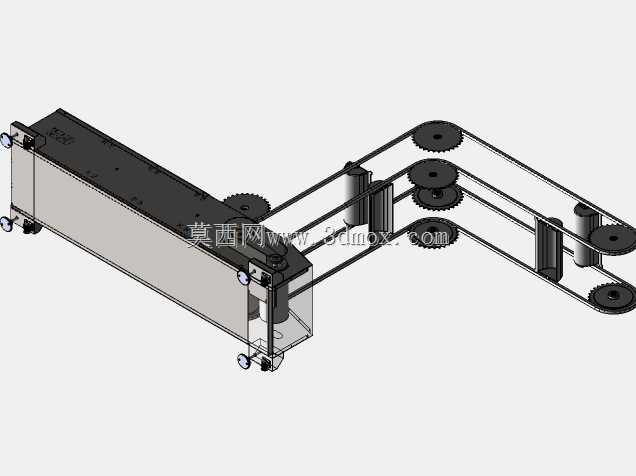

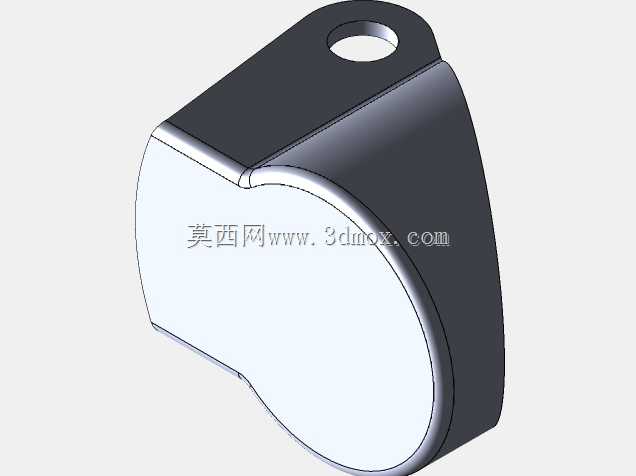

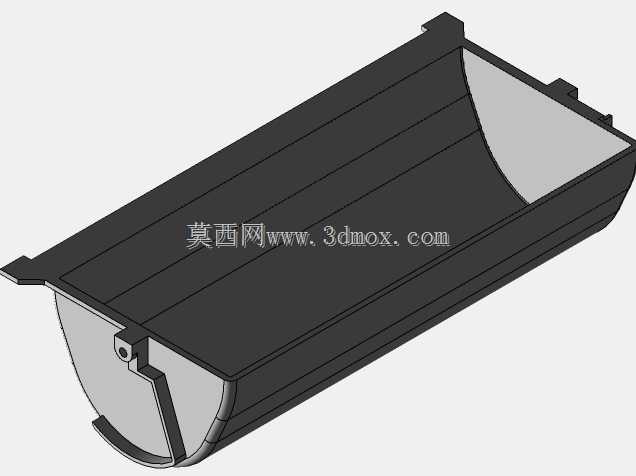

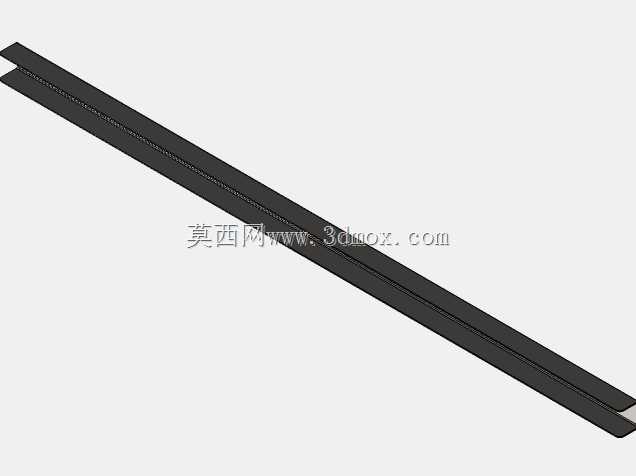

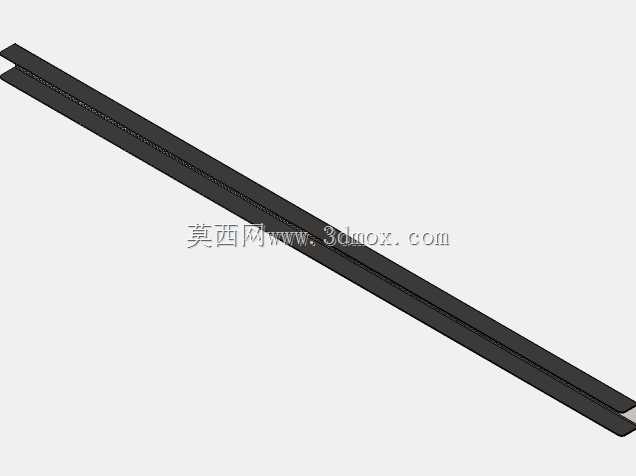

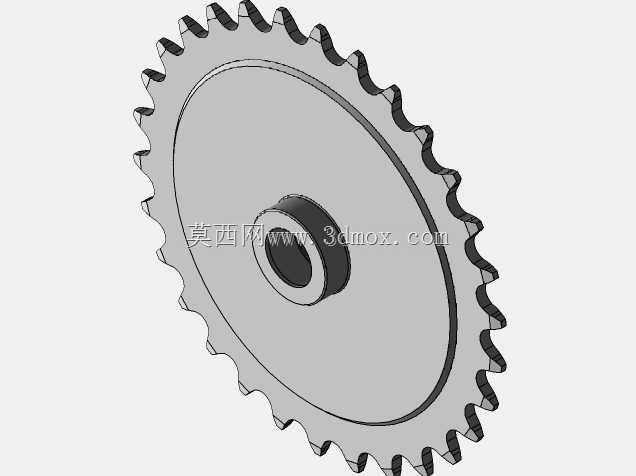

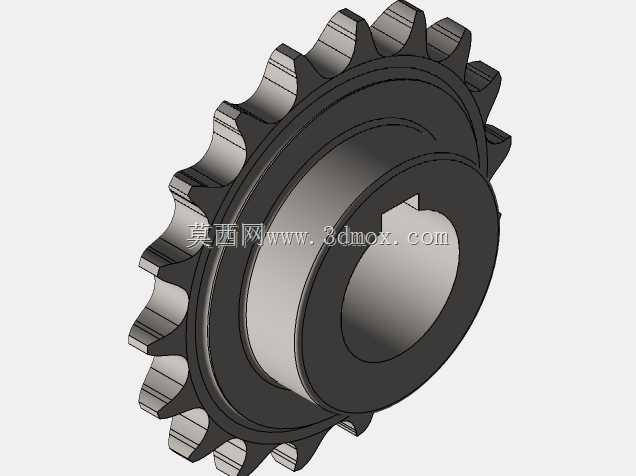

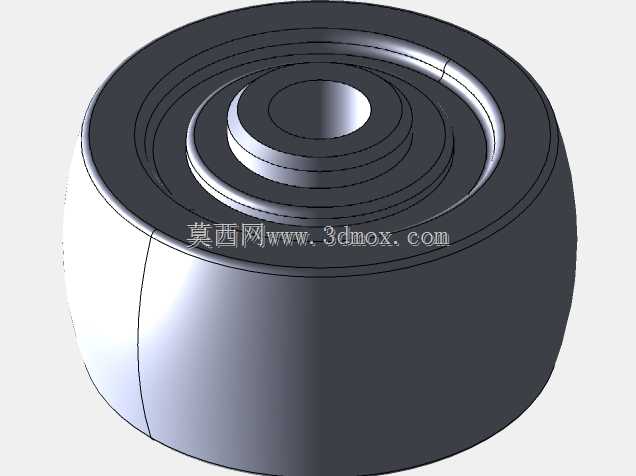

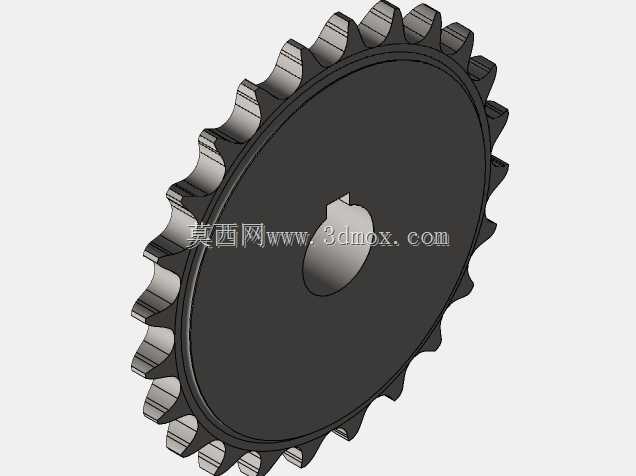

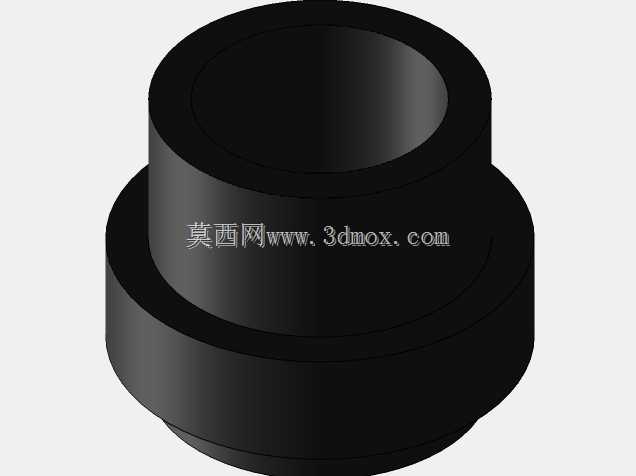

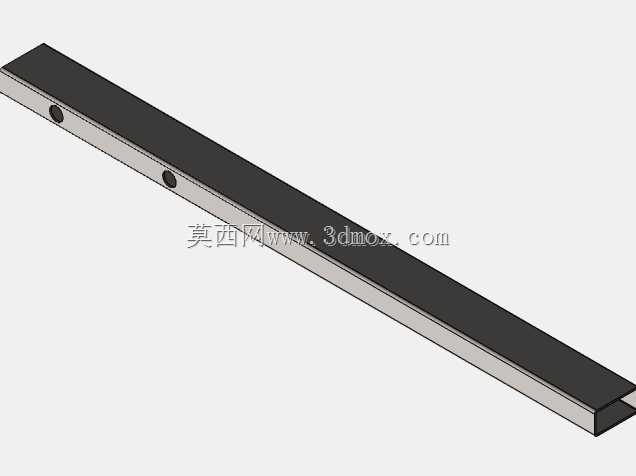

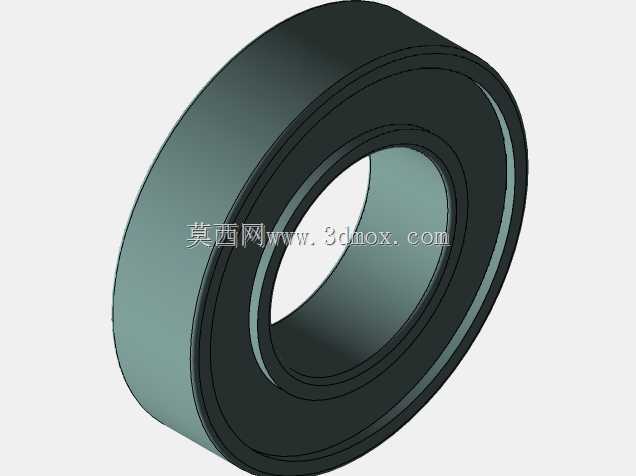

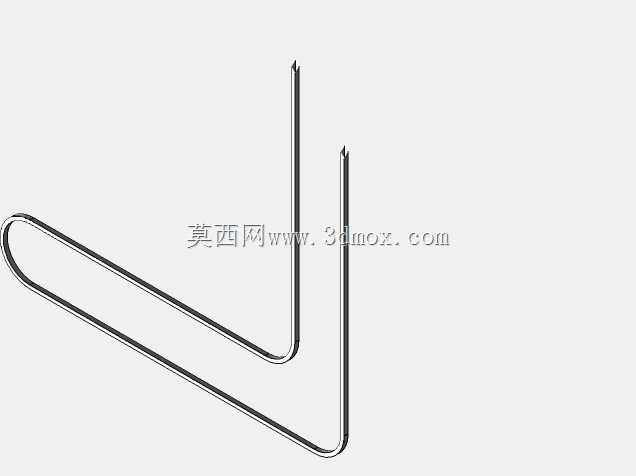

　　在粮食加工、建材散料转运、化工颗粒料生产线的垂直物料输送环节，斗式提升机是衔接上下游工序的核心输送设备，这款4L规格的斗式提升机结构，针对中小产能的散料垂直输送场景设计，可适配颗粒状、小块状的无磨琢性或半磨琢性散料输送，比如粮食谷物、塑料粒子、建材砂石细料等物料的垂直上料作业，能直接对接料仓进料口、包装机进料端或者筛分设备的出料口，完成不同高度差的物料转运需求。从结构设计逻辑来看，该设备采用链传动多组链轮张紧布局，主动链轮组设置在设备上部机壳端，从动张紧链轮组布置在下部机仓位置，中间段设置多组导向链轮来保障料斗运行轨迹的稳定性，避免长距离输送过程中链条跑偏、料斗刮蹭机壳的问题；料斗采用4L额定容积设计，料斗边缘做了折边加强处理，

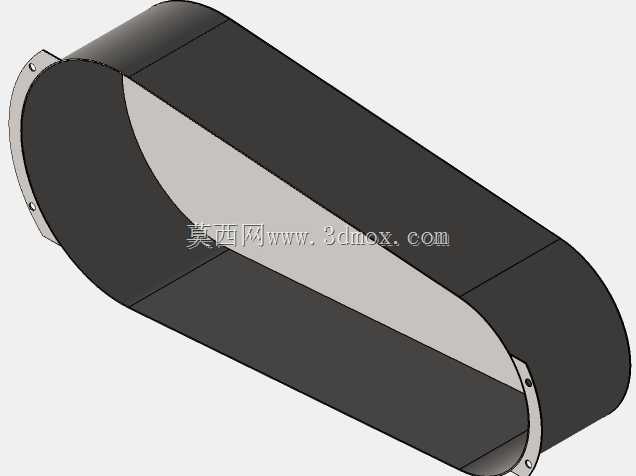

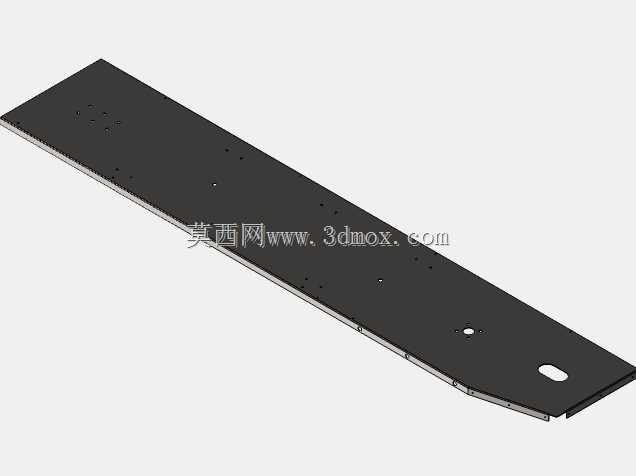

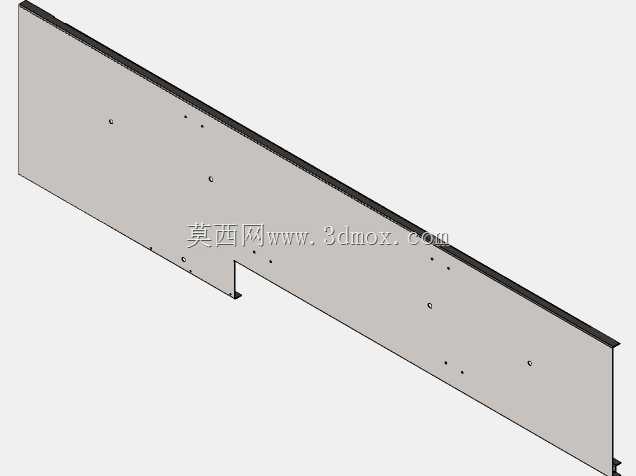

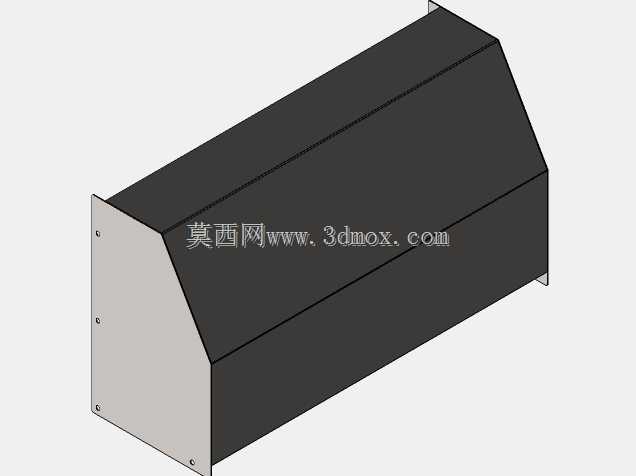

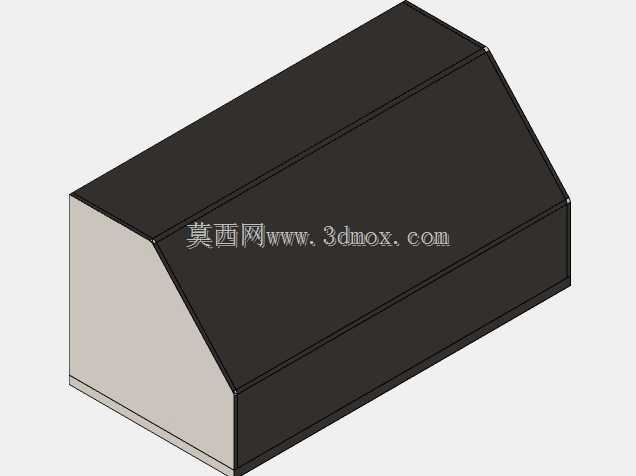

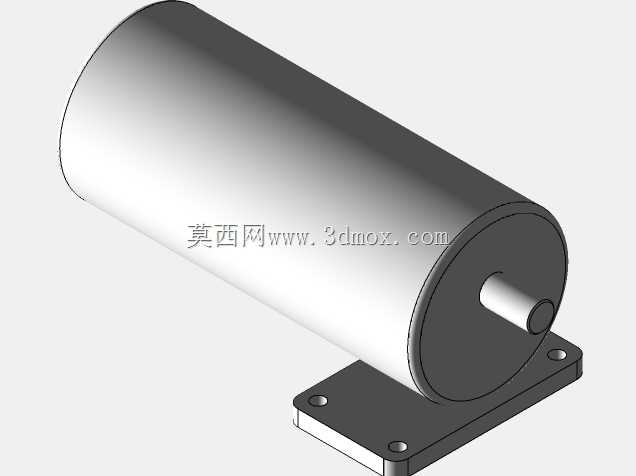

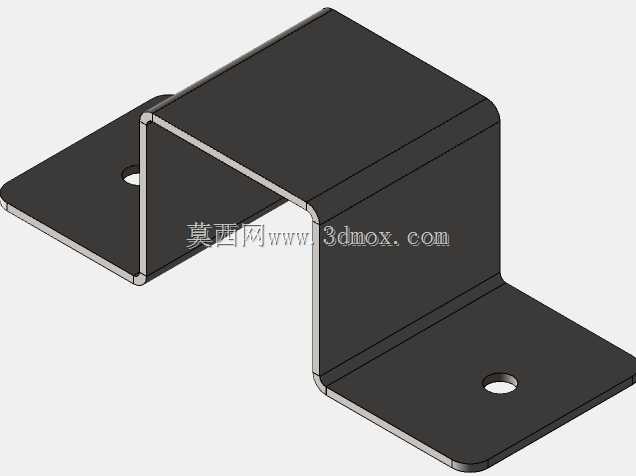

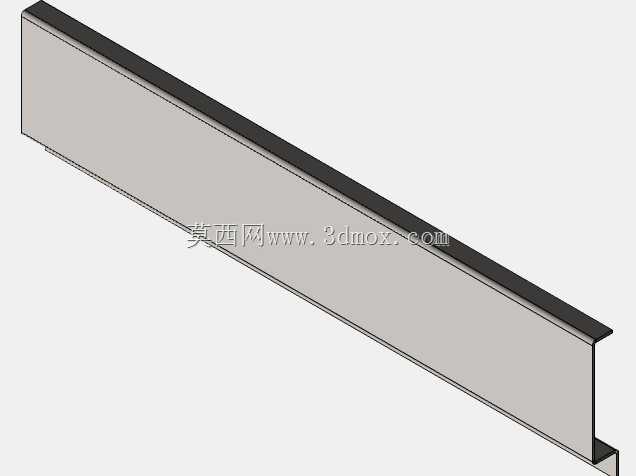

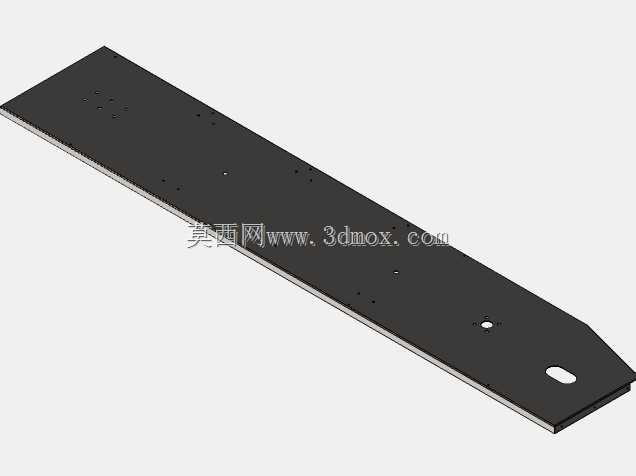

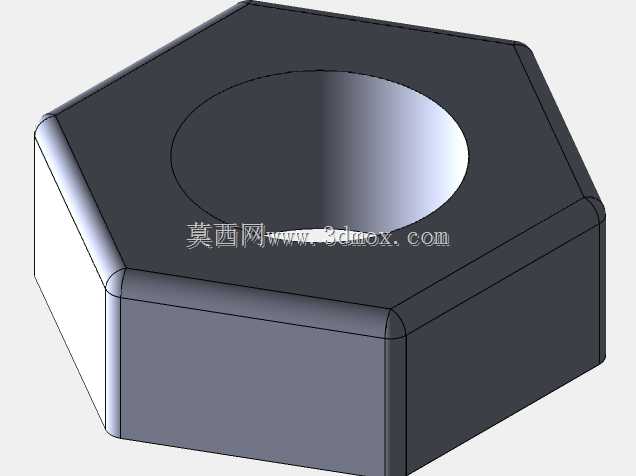

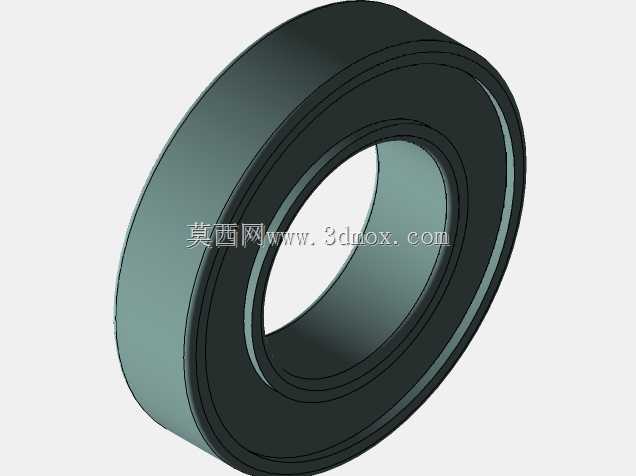

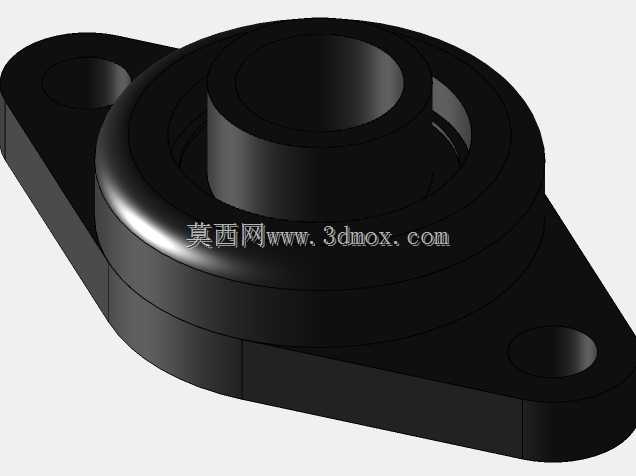

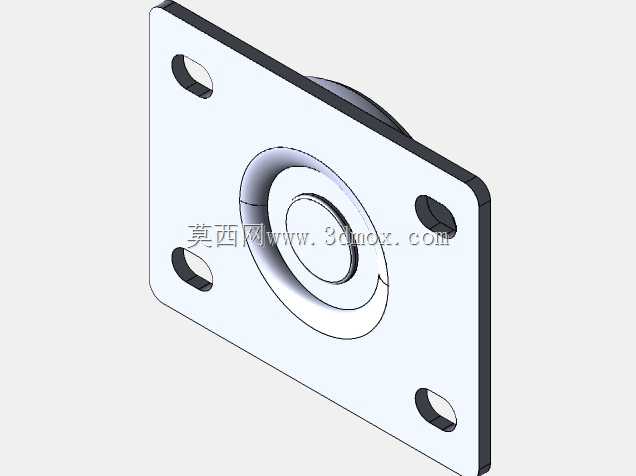

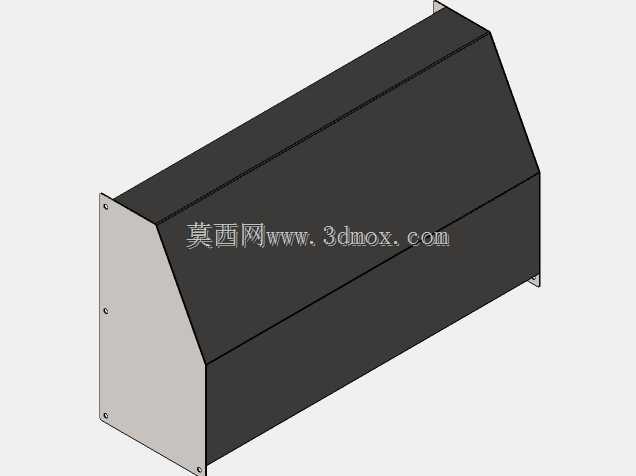

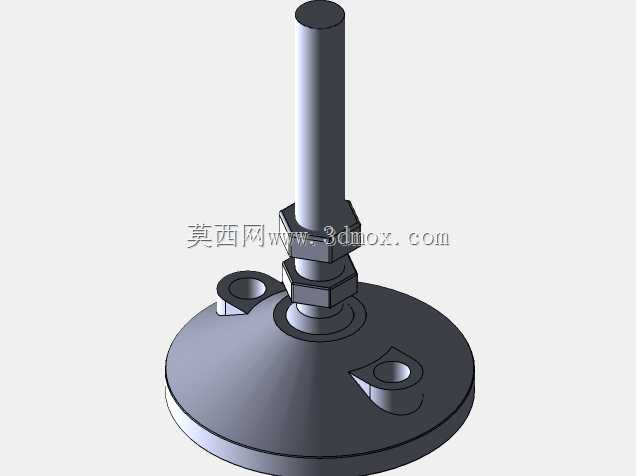

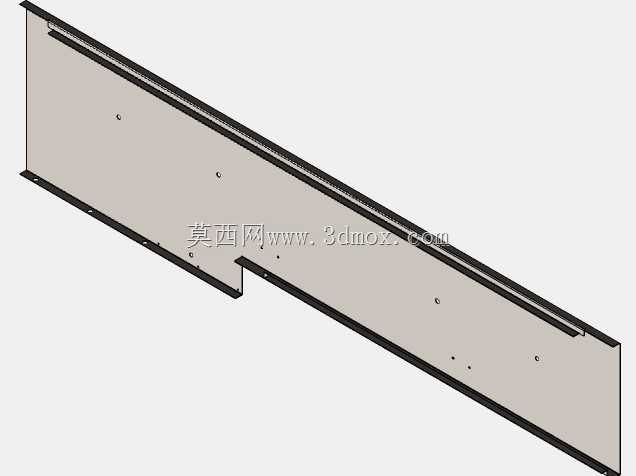

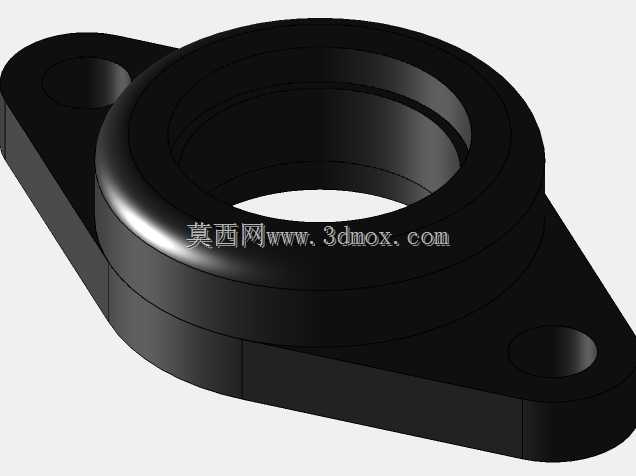

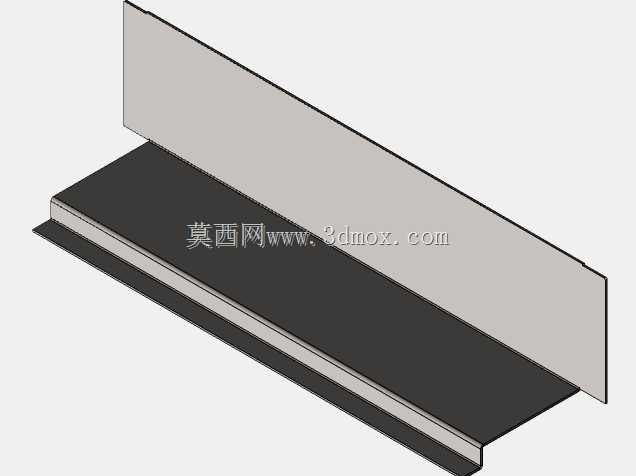

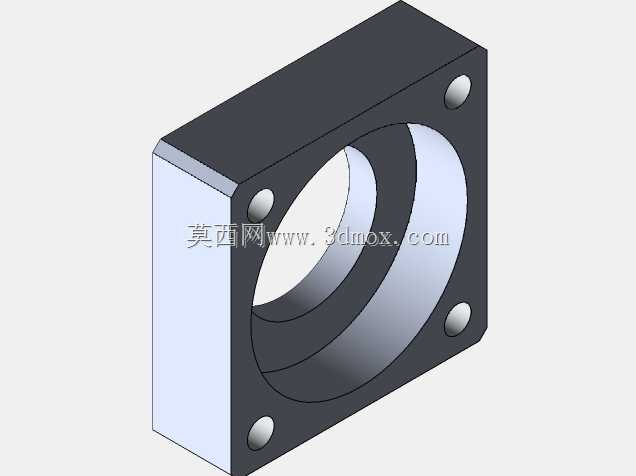

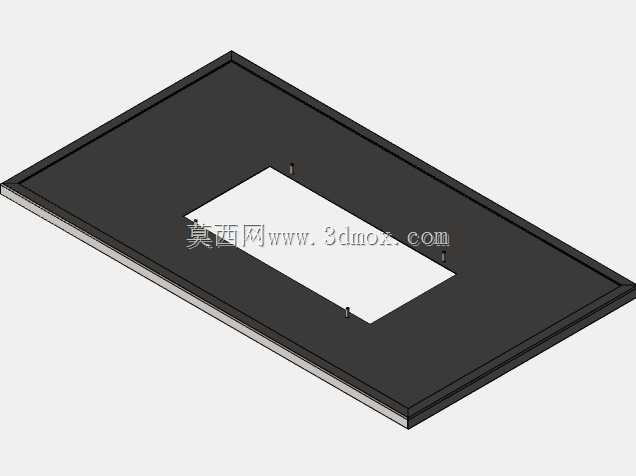

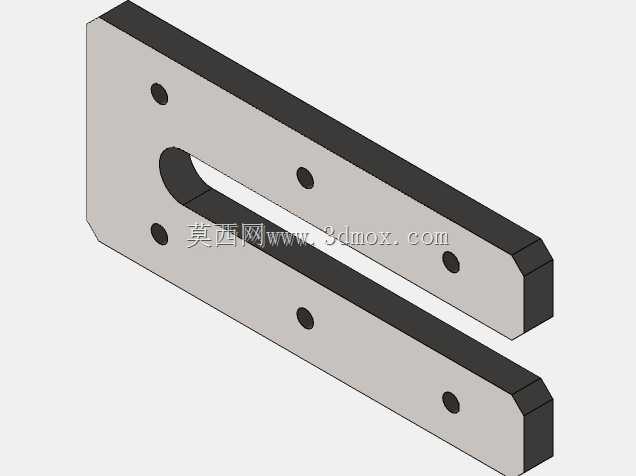

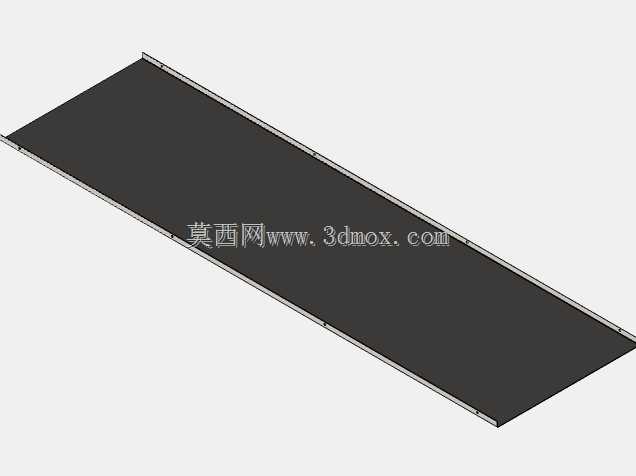

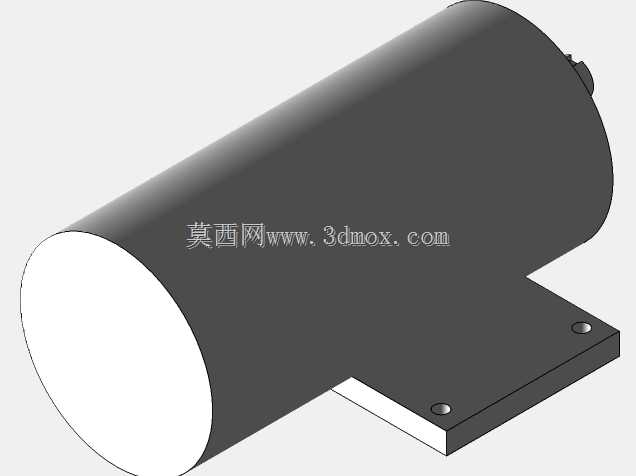

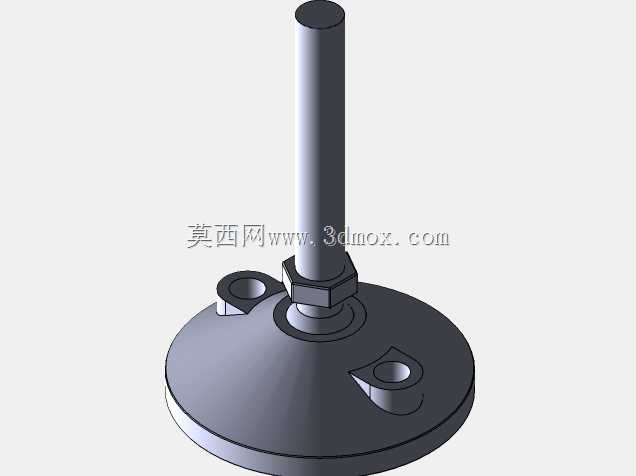

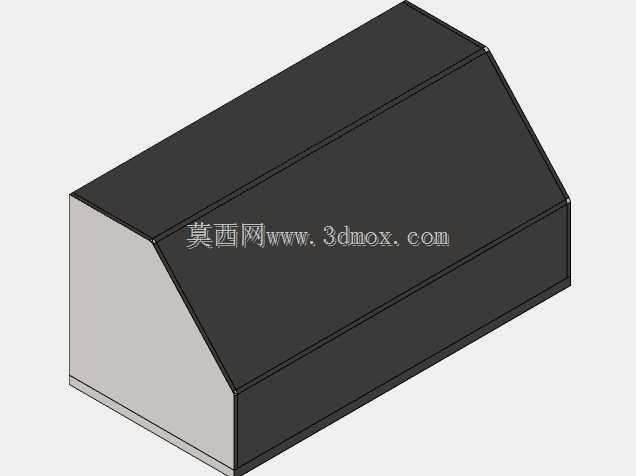

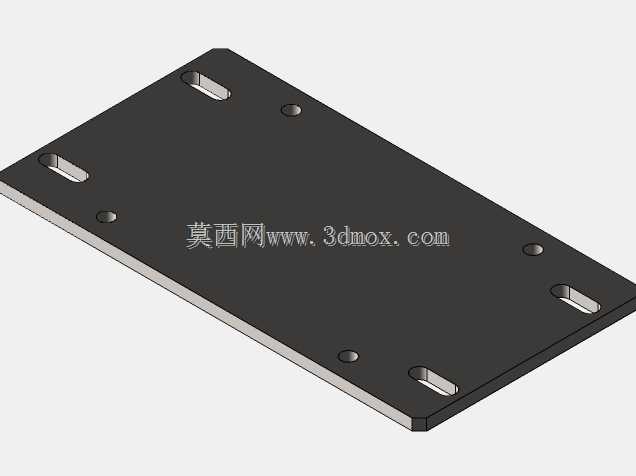

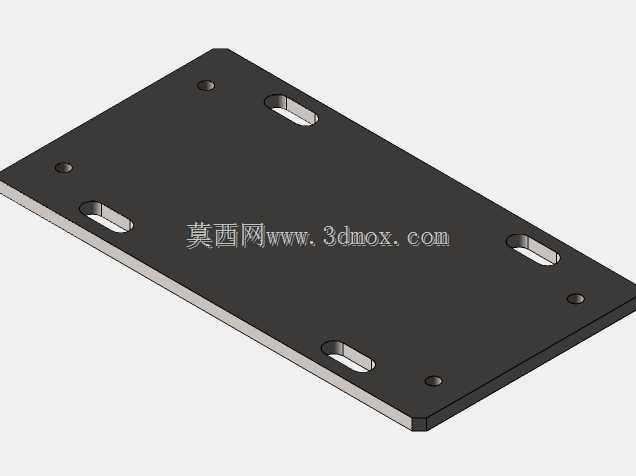

　　在挖取料仓底部物料时能承受一定的挖取阻力，同时料斗与牵引链条的连接位置做了铰接式固定，方便后期磨损后单独更换料斗，无需整体拆解牵引构件。机壳部分采用分段式钣金拼接结构，上部区段设置检修口，方便日常检查链轮啮合状态、料斗紧固情况，下部区段设置张紧调节结构，可通过调节螺栓调整从动轴的位置，补偿链条长期运行后的伸长量，保障传动链条的张紧度处于合理区间，避免跳齿、脱链故障。安装边界方面，设备整体呈长条形卧式驱动端加垂直输送段的布局，驱动端的链轮组、传动组件外伸在垂直机壳的侧方，安装时需要预留侧方传动段的操作维护空间，垂直段的机壳可根据实际输送高度做分段拼接固定，设备底部需要固定在平整的混凝土基础或者钢结构平台上，保障运行时的稳定性，

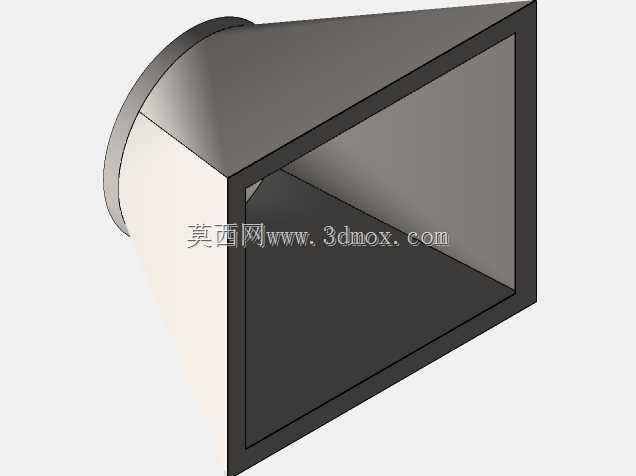

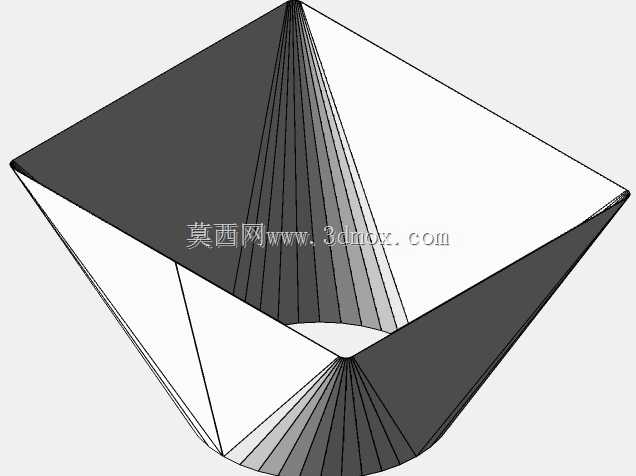

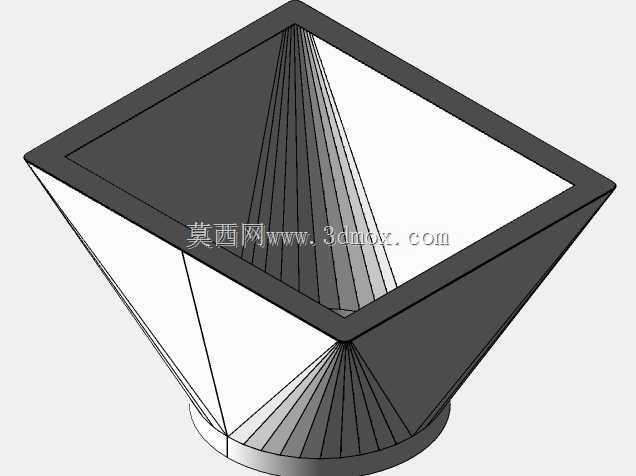

　　进料口设置在下部机壳的侧下方，适配料仓出料的自然落料角度，出料口设置在上部机壳的侧方，采用离心式卸料方式，料斗运行到上部链轮位置翻转时，依靠离心力将物料抛入出料溜槽，完成物料的卸料动作。设计过程中针对链轮的齿数匹配做了优化，主动链轮与从动链轮的传动比经过核算，能保障料斗运行速度控制在合理区间，既避免速度过快导致物料抛洒溢出，也不会因为速度过慢影响整体输送效率，牵引链条采用重载套筒滚子链，能承受料斗满载物料时的拉伸载荷，同时适配多尘的散料输送工况，链条铰接位置预留了润滑注油通道，方便定期维护加注润滑脂，延长构件使用寿命。
