起重机滑轮组式吊钩承载结构设计

项目分类:起重机 发布时间:2024-01-13 ID:722802
  • 起重机滑轮组式吊钩承载结构设计
  • 起重机滑轮组式吊钩承载结构设计

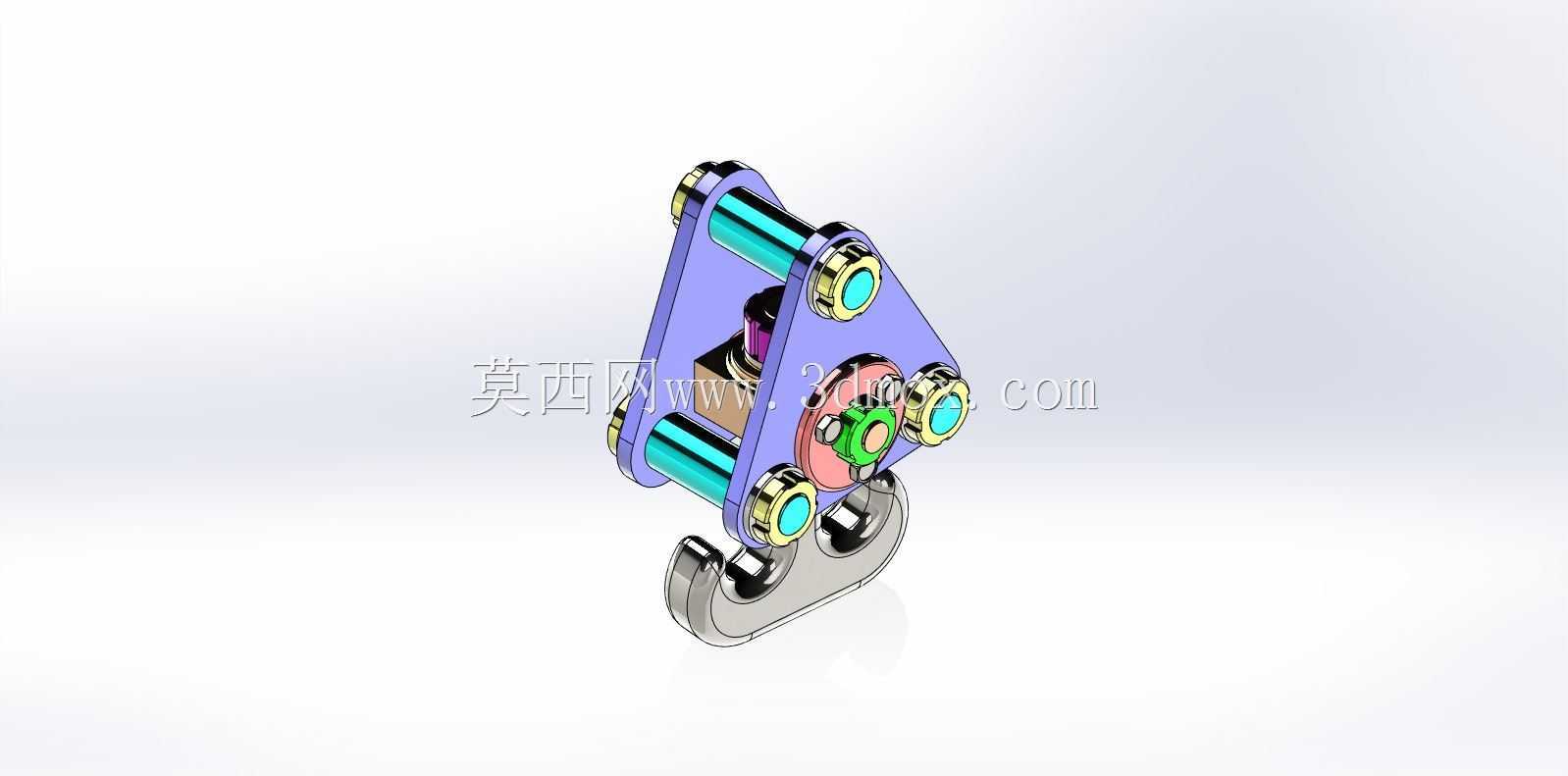

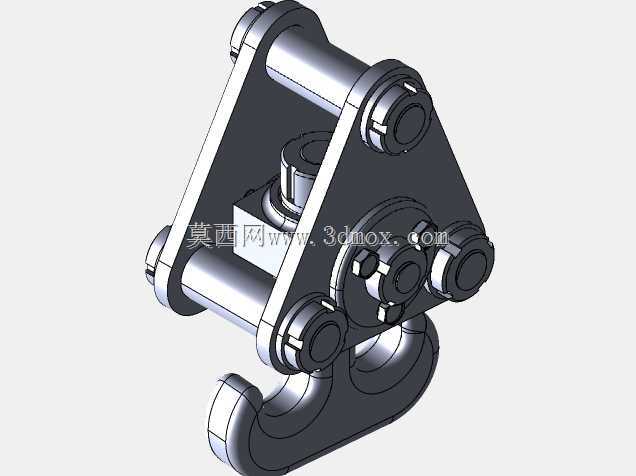

  在车间重型工件转运、港口集装箱装卸、基建现场钢筋构件吊装这类高频重载作业场景里,吊钩作为起重设备直接承接载荷的终端部件,其结构可靠性直接决定作业安全边界,本次呈现的吊钩结构采用三角架式滑轮组承载布局,完全区别于传统单滑轮直吊的简易结构,从受力传递路径上做了针对性优化。从实际用途来看,该吊钩组件适配中等吨位桥式起重机、门式起重机的起升机构,可直接匹配现有起重设备的钢丝绳缠绕系统,无需对原有卷扬机构做大幅改造,就能实现载荷的平稳起吊与运行过程中的防摆控制。从功能特性上看,三角布置的三个滑轮轴系将单根钢丝绳的载荷拆分为多段分担,每段钢丝绳承受的拉力仅为总载荷的对应倍率数值,既降低了单根钢丝绳的受力负荷,也让吊钩整体在起吊过程中受力更均衡,

  不会出现单侧偏载导致的吊钩卡滞、钢丝绳脱槽问题;下部吊钩与架体的连接采用铰接式结构,允许吊钩在一定角度范围内自由转动,适配被吊工件重心偏移时的自调心需求,避免起吊瞬间的冲击载荷直接作用到滑轮轴与架体连接位置。设计思路上,整个架体采用三角形稳定框架结构,三块侧板通过销轴、隔套实现定位连接,没有采用整体焊接式架体,一方面是为了降低加工难度,各板件可单独下料、铣削加工后完成装配,后期维护时可单独更换磨损的轴套、滑轮,无需整体报废架体;另一方面三角形框架的受力传递路径更短,起吊载荷通过下部吊钩铰接点传递到架体后,直接沿两侧板传递到上部两个滑轮轴位置,中间位置的辅助滑轮主要用于钢丝绳导向,避免钢丝绳与架体发生摩擦干涉。

  从外形尺寸与安装边界来看,该吊钩组件整体轮廓为紧凑的三角布局,横向最大尺寸控制在适配对应吨位起重机吊钩组的通行间隙要求,不会出现与起重机小车架、起升限位装置发生干涉的问题;上部三个滑轮的绳槽尺寸匹配常规起重钢丝绳直径,安装时只需按照钢丝绳缠绕规范依次穿绕滑轮,将钢丝绳端头固定到卷筒两端即可完成装配,下部吊钩的开口尺寸符合对应吨位的吊装作业要求,可适配常见的卸扣、吊装带吊环连接尺寸,无需额外配置过渡连接件。在结构细节处理上,所有滑轮与轴的配合位置都设置了自润滑轴套,减少日常维护的注油频次,适配车间、港口这类维护条件参差不齐的作业场景;各销轴的端部都设置了轴向定位挡板与防松螺栓,避免作业过程中销轴窜动脱出;

  架体各板件的棱角位置都做了倒圆角处理,防止穿绕钢丝绳时刮伤钢丝绳外层钢丝,延长钢丝绳的使用寿命。实际作业过程中,这种多滑轮三角架吊钩相比传统单滑轮吊钩,起升过程更平稳,尤其是起吊不规则形状工件时,铰接的吊钩可随工件重心自动调整角度,架体不会出现歪斜卡滞,多段钢丝绳分担载荷的设计也让整个起升机构的运行冲击更小,能有效降低卷扬机构、主梁结构的疲劳载荷,延长整套起重设备的服役周期。需要注意的是,该结构的安装边界需匹配对应吨位起重机的起升高度预留尺寸,由于滑轮组倍率更高,相同起升高度下需要的卷筒容绳量对应增加,选型时需核对原有卷扬系统的容绳参数,避免出现起升高度不足的问题;日常巡检时需重点检查各滑轮的转动灵活性、轴套磨损量以及吊钩铰接位置的间隙,当间隙超过允许值时及时更换磨损件,保证作业过程的承载安全。
