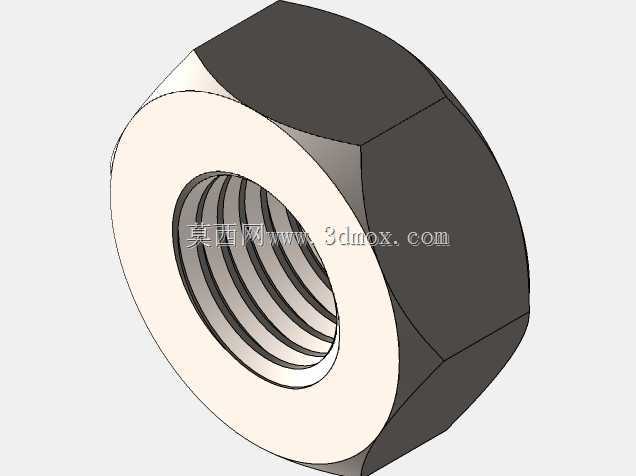

M12细牙六角锁紧螺母结构设计

　　在机床装配、工装夹具搭建以及通用机械设备的螺纹连接场景中，六角螺母是应用频次最高的紧固元件之一，本次呈现的M12×1.5细牙六角螺母，针对CA6140车床的特定安装工位做了适配性结构优化，区别于常规粗牙螺母的通用设计，细牙螺距的选型本身就指向了对连接精度、防松性能有更高要求的装配位置。从实际工况出发，车床运行过程中主轴箱、溜板箱等部件会持续产生规律性振动，普通粗牙螺母在长期交变载荷下容易出现螺纹副咬合间隙增大、预紧力衰减的问题，1.5mm的细牙螺距设计，让螺纹中径处的接触牙数更多，单位牙面的承载压强更低，既能够在同等拧紧力矩下获得更大的预紧力，也能在振动工况下延缓螺纹副的疲劳磨损速度，适配车床部件长期连续运行的紧固需求。

　　从结构设计逻辑来看，这款螺母采用标准六角外形，对边尺寸完全适配常规呆扳手、套筒扳手的通用夹持规格，不需要为其配置专用装拆工具，现场装配和后期维护的便利性得到充分保障，六角棱边做了微小的倒角处理，既能够去除冲压或锻造成型后的锐边毛刺，避免装配过程中划伤操作人员手部，也能让螺母在拧入螺栓时更顺利对准螺纹起始端，减少错牙、卡滞的概率。螺纹部分的设计严格遵循公制细牙螺纹的公差规范，螺纹小径控制在10.38mm，这个尺寸直接决定了螺纹副的配合间隙，过小的小径会导致拧入阻力过大甚至出现螺纹咬死的问题，过大则会造成配合间隙超差，连接后出现径向窜动，无法满足车床部件的装配精度要求。在实际安装边界上，这款螺母的厚度尺寸经过适配调整，

　　既不会因为厚度过大占用过多装配空间，导致相邻部件的安装位置出现干涉，也不会因为厚度过小导致螺纹啮合牙数不足，降低连接的抗剪切、抗拉伸承载能力。从应用场景延伸来看，这类细牙六角螺母除了适配车床的装配需求，同样可以应用在自动化设备的精密调节工位、工装夹具的定位锁紧位置，以及需要频繁调整预紧力、对防松性能有要求的各类机械连接场景中。设计过程中需要重点考量螺纹牙型的成型精度，尤其是牙侧角的偏差控制，牙侧角偏差过大会导致螺纹接触不均匀，局部应力集中，在交变载荷下容易出现螺纹滑牙失效；同时螺母两端的端面与螺纹轴线的垂直度公差也需要严格控制，否则拧紧后螺母端面与被连接件表面无法完全贴合，会产生附加的弯曲应力，

　　长期运行后容易出现螺栓断裂或者螺母松动的问题。不同于防松螺母、自锁螺母等带附加结构的特殊紧固件，这款普通细牙六角螺母的结构更简单，加工成本更低，在不需要极端防松性能的常规精密连接场景中，具备更高的性价比，既可以配合平垫圈使用分散被连接件表面的压应力，也可以配合弹簧垫圈使用进一步提升振动工况下的防松能力，适配不同工况的装配需求。在三维建模过程中，螺纹部分的特征处理需要兼顾工程实用性和模型的轻量化，不需要逐牙绘制完整的螺旋扫描实体特征时，也需要准确标注螺纹的规格参数、公差等级，确保模型导入装配体后能够准确匹配对应的螺栓模型，完成干涉检查、装配模拟等设计验证工作，为后续的工程图输出、加工工艺制定提供准确的三维数据支撑。
