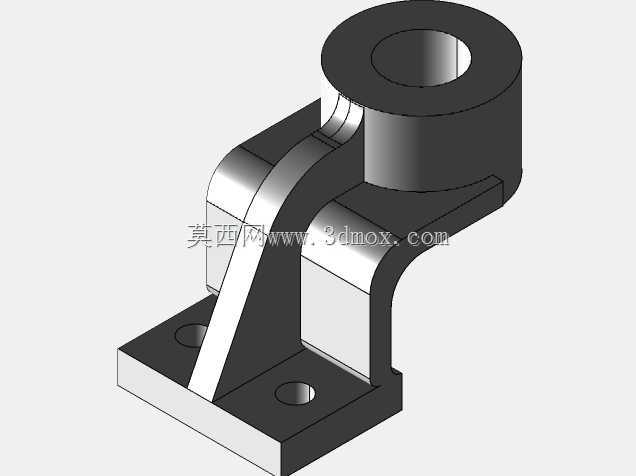

CA6140机床用弯臂式支座结构件

　　该弯臂式支座是CA6140系列普通车床进给传动单元的配套支撑构件，主要承担轴类零件的径向定位与载荷传递作用，安装位置位于床身靠近溜板箱的侧部安装基面，用于承托光杆、丝杆传动链路中的过渡导向轴套，避免长轴传动过程中出现挠曲变形影响进给精度。从结构设计逻辑来看，构件采用一体化铸造成型后经机加工完成最终尺寸，底部为矩形安装法兰，法兰上开设两个同轴通孔用于穿装内六角螺栓与床身基面锁紧，法兰面加工有0.8μm粗糙度的贴合面，保证安装后无间隙晃动，避免传动过程中产生振动传导至刀架影响加工表面质量。上部为带通孔的圆筒轴套座，内孔精度达到H7级公差，可直接压装铜基滑动轴套或配套滚动轴承，为传动轴提供回转支撑，内孔与底部安装面的平行度公差控制在0.

　　02mm/100mm范围内，保证传动轴安装后与床身导轨的平行度符合车床装配精度要求。连接圆筒座与底部法兰的弯臂结构采用变截面过渡设计，在靠近圆筒座的受力集中区域增设三角形加强筋，筋板厚度与弯臂主体壁厚保持一致，既避免壁厚差异过大导致铸造过程中产生缩松、气孔等缺陷，又能在控制整体重量的前提下提升结构刚性，经受力校核，在承受最大1200N径向载荷时，圆筒座的最大形变量不超过0.01mm，完全满足车床进给系统的刚度要求。从安装边界来看，底部法兰的两个安装孔中心距为42mm，安装孔直径为9mm，适配M8规格的紧固螺栓，法兰整体外形尺寸为60mm×40mm，安装时需保证法兰贴合面与床身基面之间无铁屑、毛刺等杂物，

　　锁紧螺栓时采用对角分次拧紧的方式，避免法兰受力不均产生翘曲。上部圆筒座的内孔直径为20mm，圆筒外径为38mm，圆筒中心距离底部安装面的高度为58mm，该尺寸与CA6140车床床身侧部的安装空间完全匹配，不会与溜板箱的往复运动轨迹产生干涉，弯臂的弧形过渡轮廓也避开了床身表面的润滑油管路走线位置，安装后无需额外调整周边构件位置。在实际机床运行场景中，该支座长期处于有切削液喷淋、铸铁粉尘附着的工作环境，因此构件表面经发黑处理形成防锈保护层，配合定期的润滑脂加注，可保证内孔支撑的轴套长期稳定运行，避免出现锈蚀卡滞问题。建模过程中需注意区分铸造毛坯面与机加工面的尺寸差异，毛坯面预留2mm的机加工余量，安装孔、内孔、

　　法兰贴合面等关键加工面需单独标注形位公差与粗糙度要求，建模时的拔模斜度设置为1:20，符合砂型铸造的工艺要求，避免脱模时出现型腔损坏。该结构的设计充分考虑了铸造工艺性与机加工工艺性，没有出现薄壁锐角、封闭内腔等不利于加工的结构，所有转角处均设置R2-R3的铸造圆角，既减少应力集中，也能降低铸造时的冲砂风险。
