Alianza Lima主题带柄马克杯结构设计

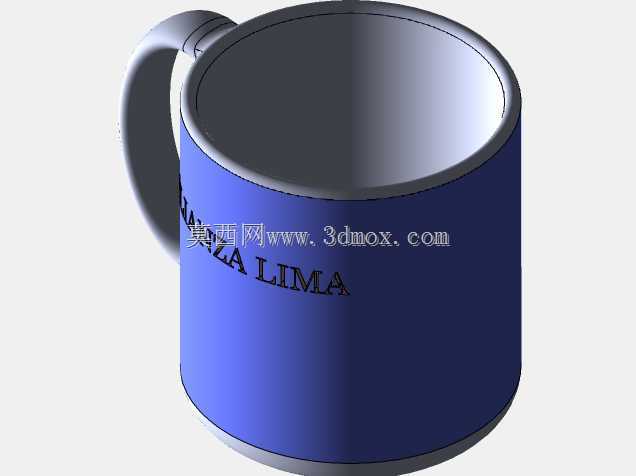

　　这款带柄饮水杯的三维结构设计，首先围绕日常握持使用的核心场景展开，杯身采用直筒型主体结构，在保证内部盛装容量的同时，简化了外壁曲面的加工成型难度，适配陶瓷注塑、金属冲压等多种量产工艺路径。杯柄采用C型圆弧过渡结构，与杯身侧壁的连接位置做了加厚贴合处理，连接处的圆角半径经过反复校核，既避免应力集中导致的连接处断裂风险，也能适配不同手型的握持空间，手指穿入的净空尺寸预留了足够的操作余量，不会出现卡手或者握持打滑的问题。杯口位置做了微卷边处理，边缘厚度均匀过渡，既提升饮用时的唇部接触触感，也能在堆叠收纳时让杯体之间形成稳定的嵌套限位，减少仓储运输过程中的磕碰损伤。杯底设计了内嵌式的环形防滑底沿，底沿突出杯底平面0.8mm左右，

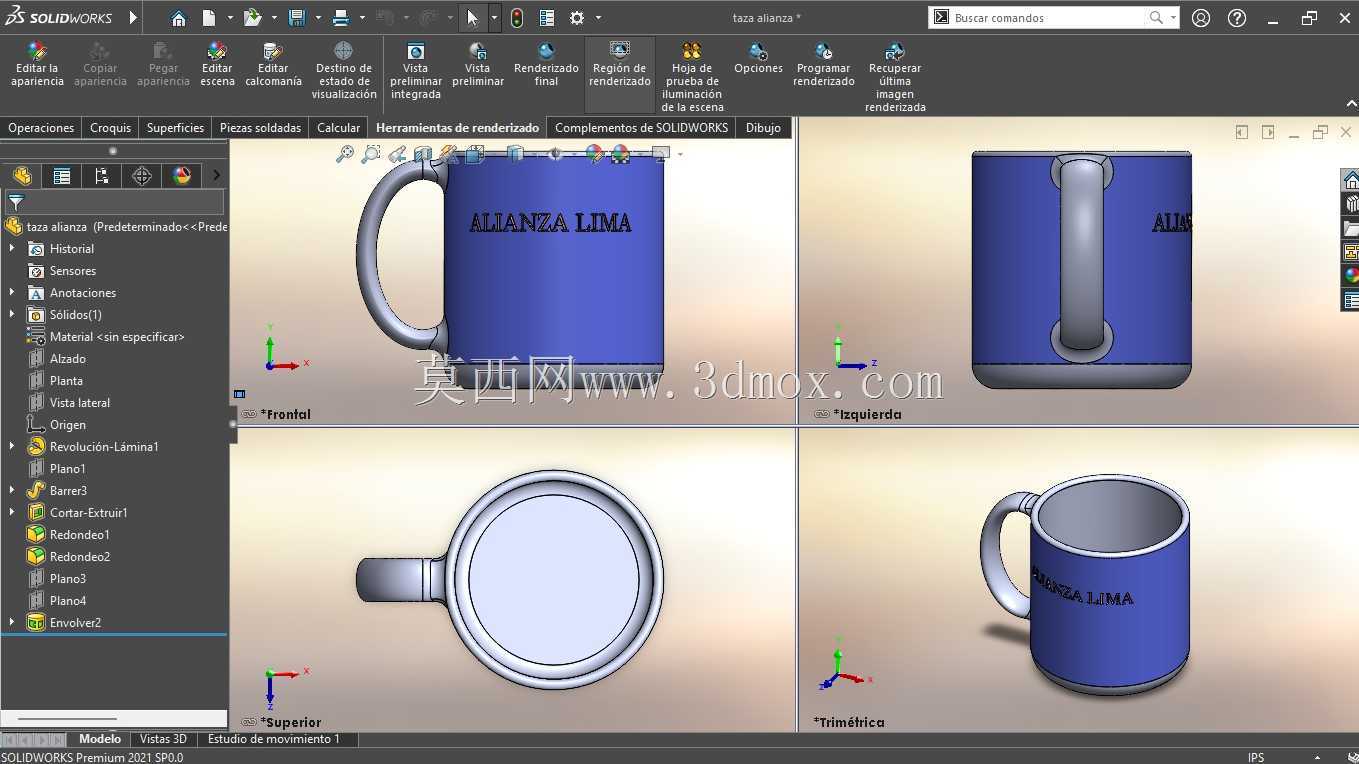

　　放置在光滑桌面时能形成稳定的支撑面，避免杯体滑动侧翻，同时底沿的环形结构也预留了丝印、激光打标的标识位置，可以印制对应的品牌主题图案。从设计思路上看，这款杯体没有采用复杂的异形曲面，整体以回转体结构为基础，仅在杯柄位置做独立特征建模，建模过程中先绘制杯身的回转截面草图，通过回转命令生成主体结构后，再单独绘制杯柄的扫描路径与截面轮廓，扫描生成杯柄实体后，对两个实体的结合位置做布尔求和与圆角过渡处理，保证整个模型的曲面连续性，没有尖锐的棱角或者破面问题。外形尺寸上，杯身整体高度控制在100mm左右，杯口外径80mm，杯底外径72mm，整体容量适配日常单次饮水的需求量，不会因为容量过大导致杯体过重，也不会因为容量过小需要频繁接水。

　　杯柄的外伸距离控制在35mm以内，保证整个杯体的外接圆尺寸不会过大，能够适配常规的杯架、车载水杯位的安装边界，放置在常规办公桌杯槽、家用饮水机接水盘位置时都不会出现干涉问题。从实际用途来看，这款杯体既可以作为日常办公、居家场景的饮水器具，也可以作为主题文创周边进行定制生产，杯身的平整外壁预留了足够的图案印刷区域，可以印制不同的主题标识、文字内容，满足不同场景的定制需求。结构设计过程中，对杯壁的厚度做了均匀化处理，整体壁厚保持在3mm左右，既保证了杯体的结构强度，在日常磕碰中不容易出现开裂变形，也能控制整体的材料用量，降低量产时的原料成本。杯体内部的底面做了微小的锥度设计，靠近杯底位置的内径略小于杯口位置，一方面方便脱模成型，

　　另一方面在清洗杯体时不容易残留积水，倾倒液体时也能让液体顺着杯口边缘均匀流出，不会出现沿杯壁撒漏的问题。杯柄与杯身的连接位置做了加宽处理，接触面积比常规杯柄提升了20%左右，在盛装高温液体时，杯柄的位置距离杯身热源有足够的间隔，能够减少热量传递，避免握持时出现烫伤的问题。整个模型的建模过程严格遵循结构设计的工艺合理性，所有的圆角、拔模角度都适配量产工艺的要求，没有出现无法脱模或者壁厚不均的问题，不管是用于3D打印打样，还是用于开模量产，都可以直接作为结构参考使用，不需要再做额外的工艺调整。
