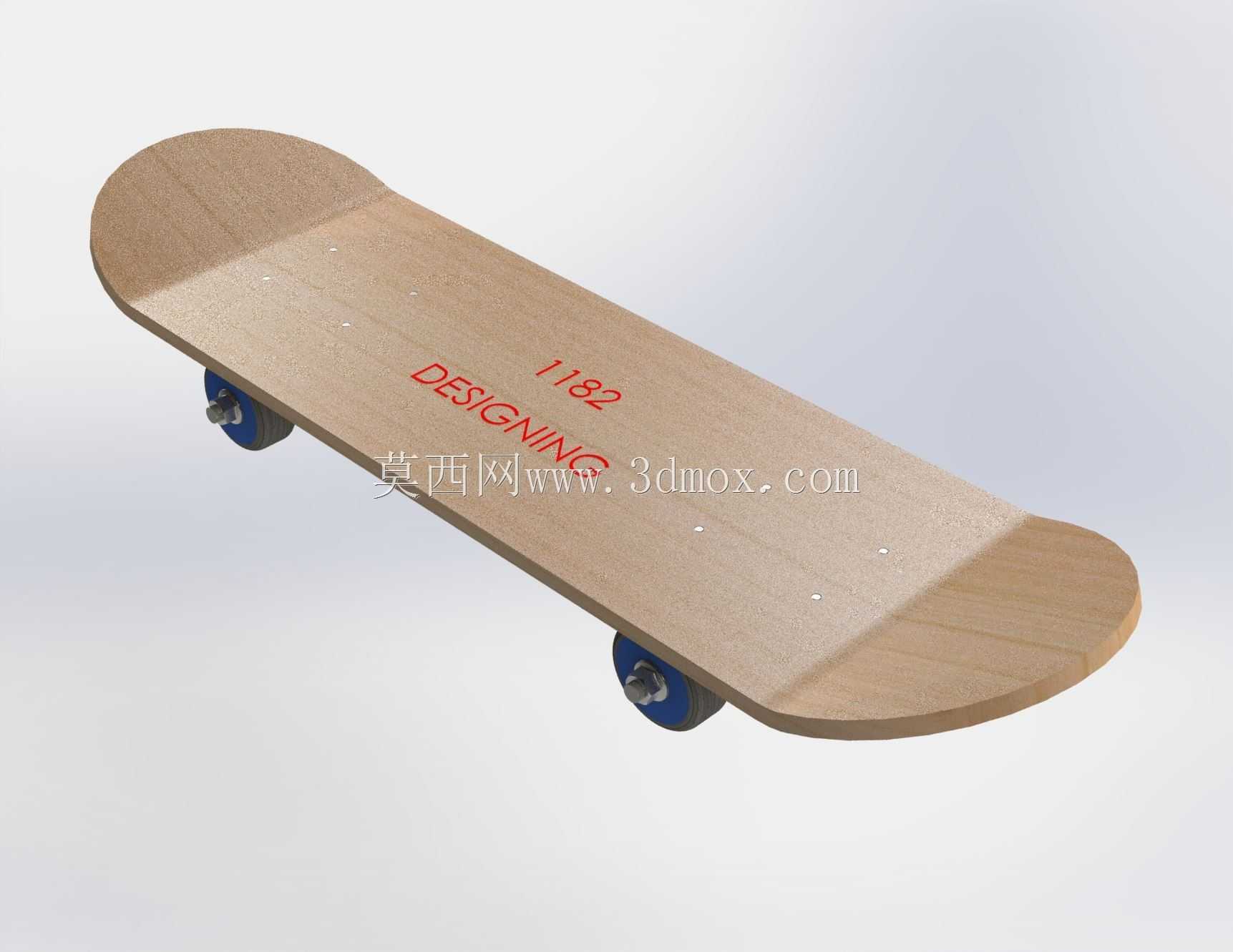

双翘街式滑板运动器材三维结构设计

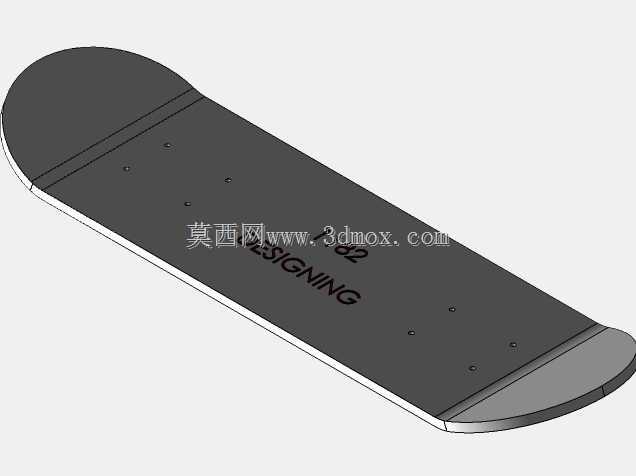

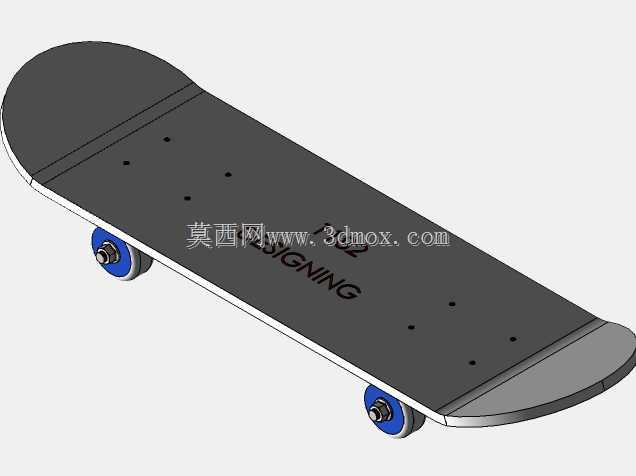

　　日常接触到的街式双翘滑板，核心结构围绕板面、支架、轮组、轴承、砂纸几个核心部件搭建，建模过程中需要优先匹配实际滑行的受力边界，避免出现结构干涉或者强度不足的问题。首先说板面部分，常规街式板面采用多层枫木冷压成型的对称双翘结构，板头板尾的翘起角度控制在15-20度区间，这个角度区间既可以满足 Ollie 等带板起跳动作的点板发力需求，也不会因为翘度过高导致滑行时脚位控制难度上升。板面的整体长度通常控制在80厘米左右，宽度根据使用人群的脚码差异覆盖20-22厘米区间，板身的脚窝深度做中等凹陷设计，既可以在做翻板动作时给脚面提供足够的卡位支撑，也不会因为脚窝过深导致长时间滑行脚面疲劳。板面的上下层在建模时需要预留砂纸贴合的平面公差，砂纸的摩擦系数需要匹配日常街式滑行的抓脚需求，表面的金刚砂颗粒均匀度直接影响做动作时的脚位附着力，建模时不需要还原每一颗砂粒，只需要保证贴合面的平面度误差控制在0.2毫米以内，避免粘贴后出现鼓包或者边缘起翘的问题。

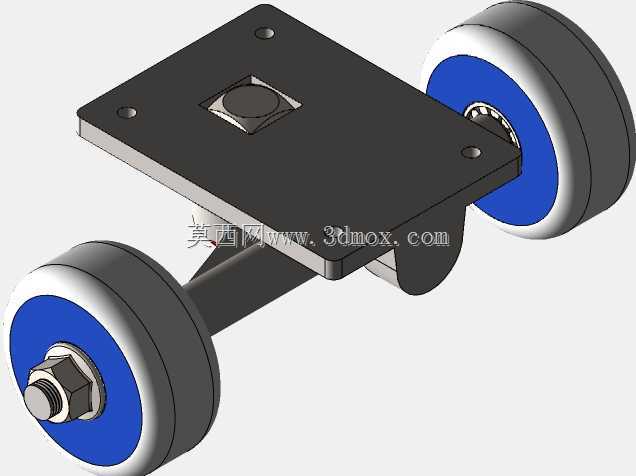

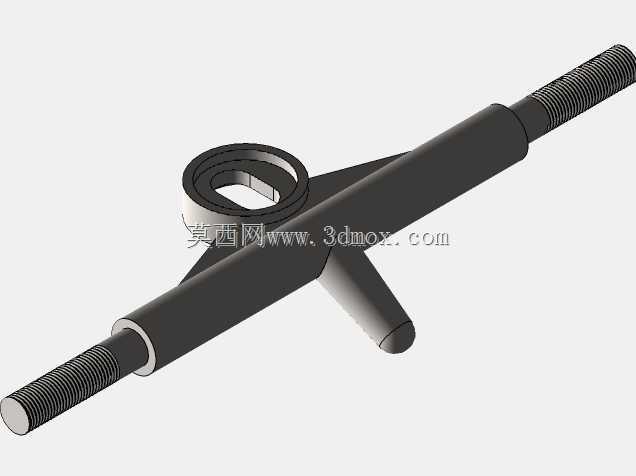

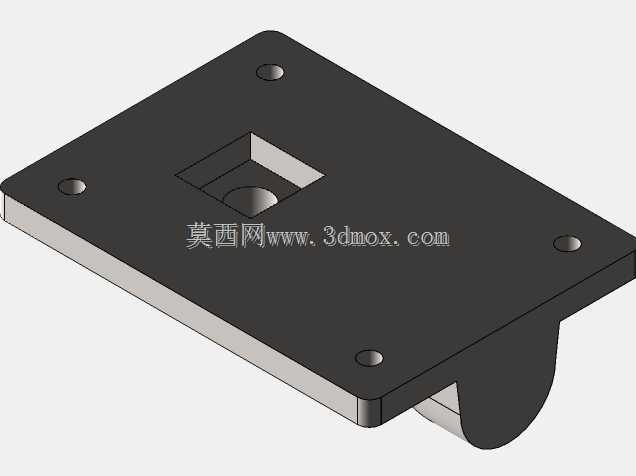

　　接下来是支架部分，也就是滑板桥，作为连接板面和轮组的核心受力部件，建模时需要重点关注桥钉孔的安装位置匹配，常规桥组采用四孔安装定位，孔位间距统一为4.1厘米x5.6厘米的行业通用尺寸，和板底的预埋螺母位置完全对齐，避免安装时出现孔位错位无法装配的问题。桥的主桥钉采用中碳钢材质建模，倾斜角度设置为50度左右，这个角度可以兼顾转向灵活性和高速滑行的稳定性，转向时的PU垫压缩行程控制在3毫米以内，既可以保证转向时的阻尼反馈清晰，也不会因为PU过软导致高速滑行时出现板身晃动。支架的底座和挂耳采用铝合金压铸结构建模，壁厚控制在3毫米，在保证整体强度满足起跳落地冲击的前提下，尽可能降低桥体自重，减少滑手做动作时的负重。

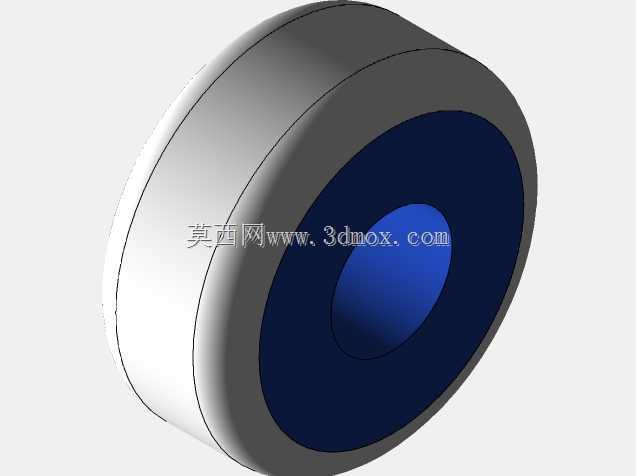

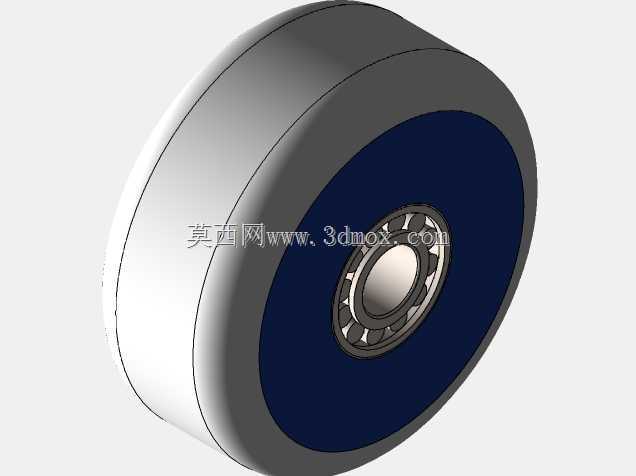

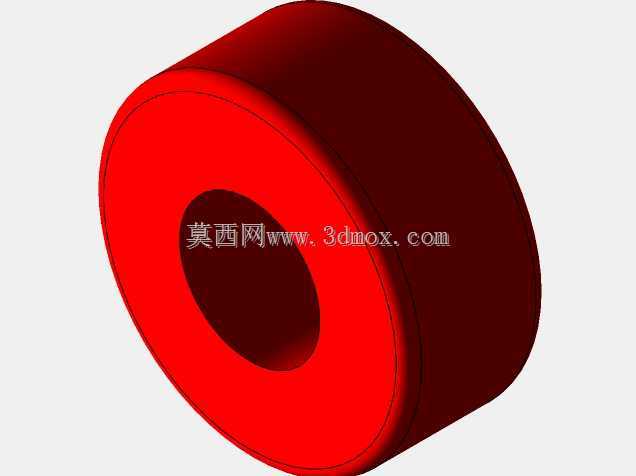

　　轮组部分的建模需要区分街式轮的硬度和尺寸参数，常规街式滑板轮采用聚氨酯材质，硬度设置为99A，直径52毫米，这个硬度的轮组在水泥路面滑行时既有足够的回弹反馈，也可以耐受街式道具研磨的磨损，不会因为硬度太低导致做动作时卸力。轮芯部分需要预留轴承安装位，标准608轴承的安装孔直径控制在8毫米，和轴承外圈的过盈配合公差设置为0.02毫米，既可以保证轴承压入后不会出现松旷转动，也不会因为过盈量太大导致轴承内圈变形影响转动顺滑度。轮组的安装位置需要突出板面边缘2毫米左右，避免转向时轮面摩擦板底出现咬轮问题，建模时可以模拟最大转向角度下的轮组位移，确认和板面之间预留至少1毫米的安全间隙，如果间隙不足可以通过加装桥垫的方式调整安装高度，桥垫的厚度通常为2毫米，采用硬质PVC材质，既可以抬高板面增加转向间隙，也可以吸收部分落地时的冲击震动。

　　从实际应用场景来看，这类双翘滑板既可以满足日常短途代步的滑行需求，也可以适配街式道具、U池场地的技巧动作练习，建模过程中所有的安装尺寸都遵循行业通用的互换标准，所有部件都可以和市售的通用滑板配件直接替换，不需要额外做定制加工。比如板面的板型弧度可以根据不同滑手的使用习惯做微调，喜欢做翻板动作的滑手可以适当收窄板尾宽度，提升点板时的响应速度，偏向刷街代步的使用场景可以适当增加板面长度，提升长距离滑行的稳定性。轮组的硬度也可以根据使用场景替换，刷街时可以更换为78A的软轮，提升粗糙路面的减震效果，做道具动作时换回高硬度硬轮，保证研磨时的顺滑度。建模时所有的配合面都做了公差匹配，比如桥钉和板面预埋螺母的配合长度控制在12毫米，既可以保证拧紧后不会松动，也不会因为钉长太长穿透板面上层硌脚。轴承的安装位做了倒角处理，压入轴承时可以自动导正，不会出现轴承压偏导致的轮组转动卡顿问题。

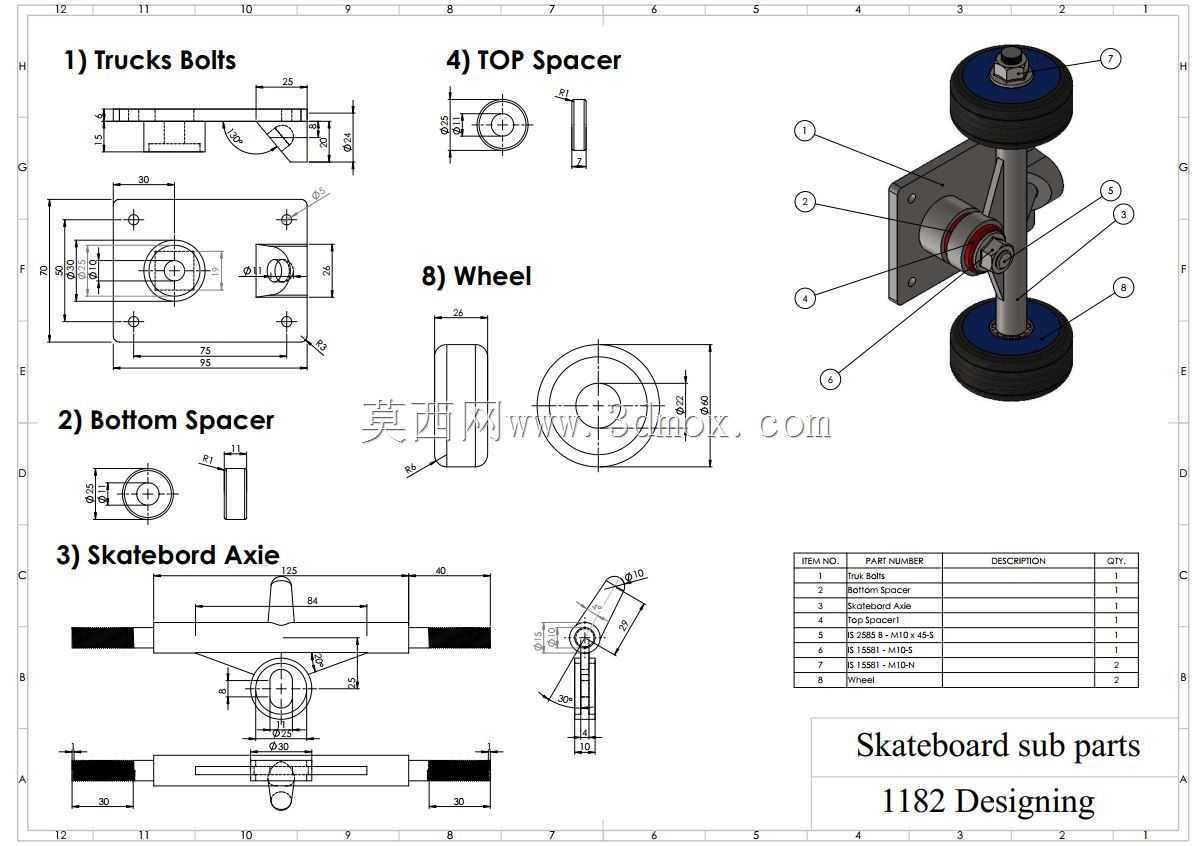

　　整体建模过程中没有做多余的装饰性结构，所有的曲面造型都服务于实际使用功能，板身的边缘做了圆弧过渡处理，避免滑行时板边磕碰出现分层开裂，板头板尾的加厚区域做了渐变壁厚处理，点板接触地面的位置加厚到10毫米，提升点板位置的耐冲击性能，板身中间的脚位区域厚度控制在7毫米，在保证整体强度的前提下降低板身自重，让滑手做带板动作时更容易控制板身的翻转节奏。所有部件的装配关系都按照实际生产的装配顺序搭建，从板底预埋螺母开始，到支架安装、轮组轴承压入、砂纸粘贴，每一步的装配都没有干涉问题，导出的工程图可以直接对接小批量定制生产的加工需求，不需要再做额外的结构调整。
