双立耳带槽安装支座结构设计方案

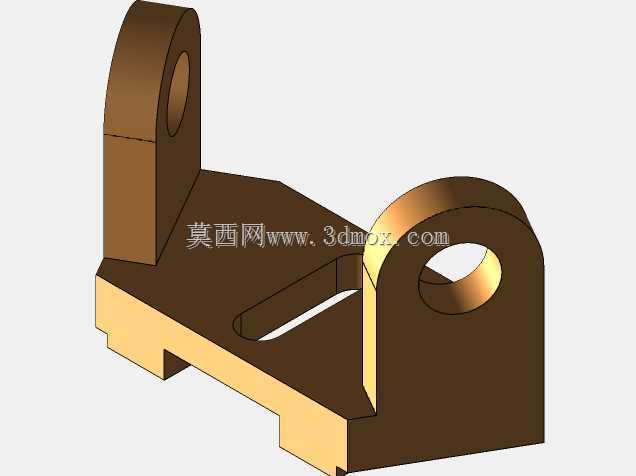

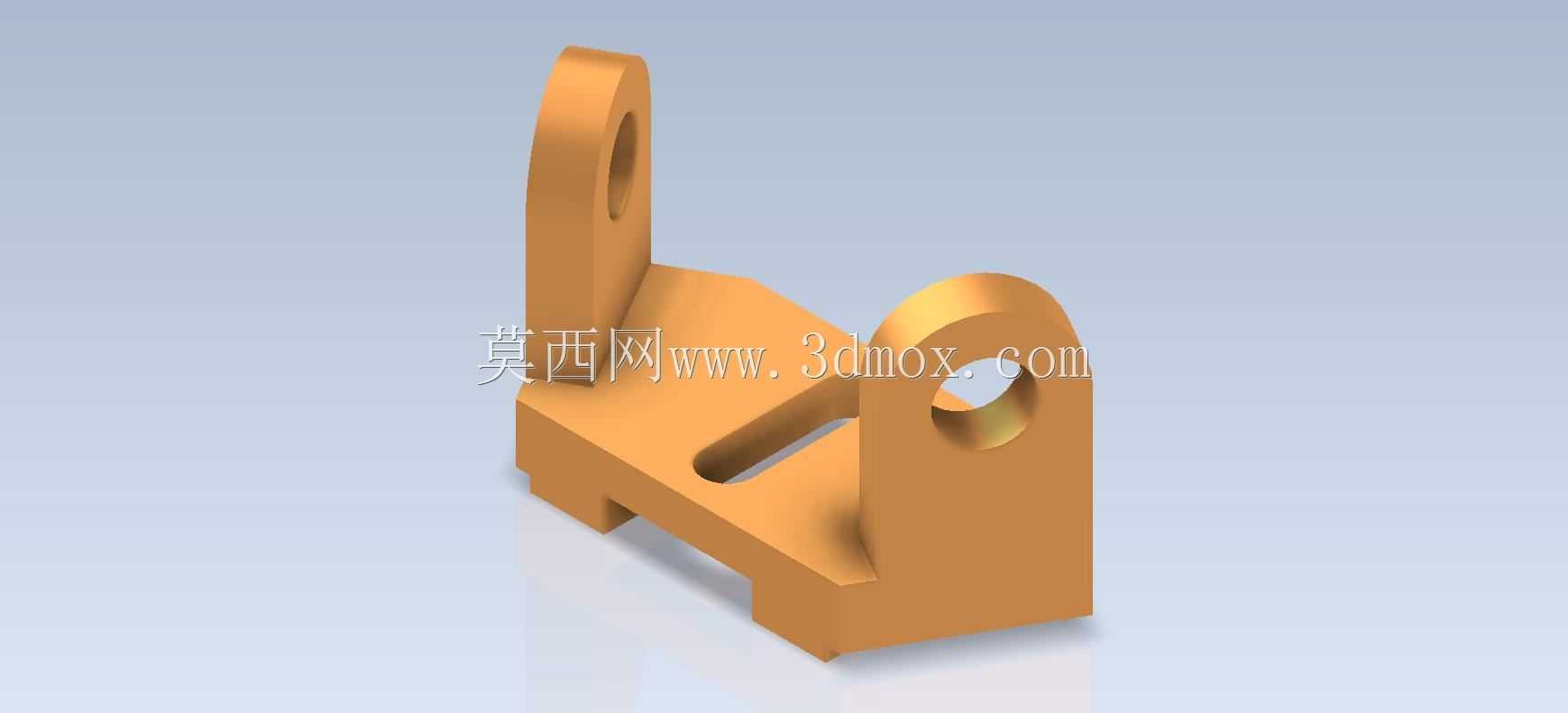

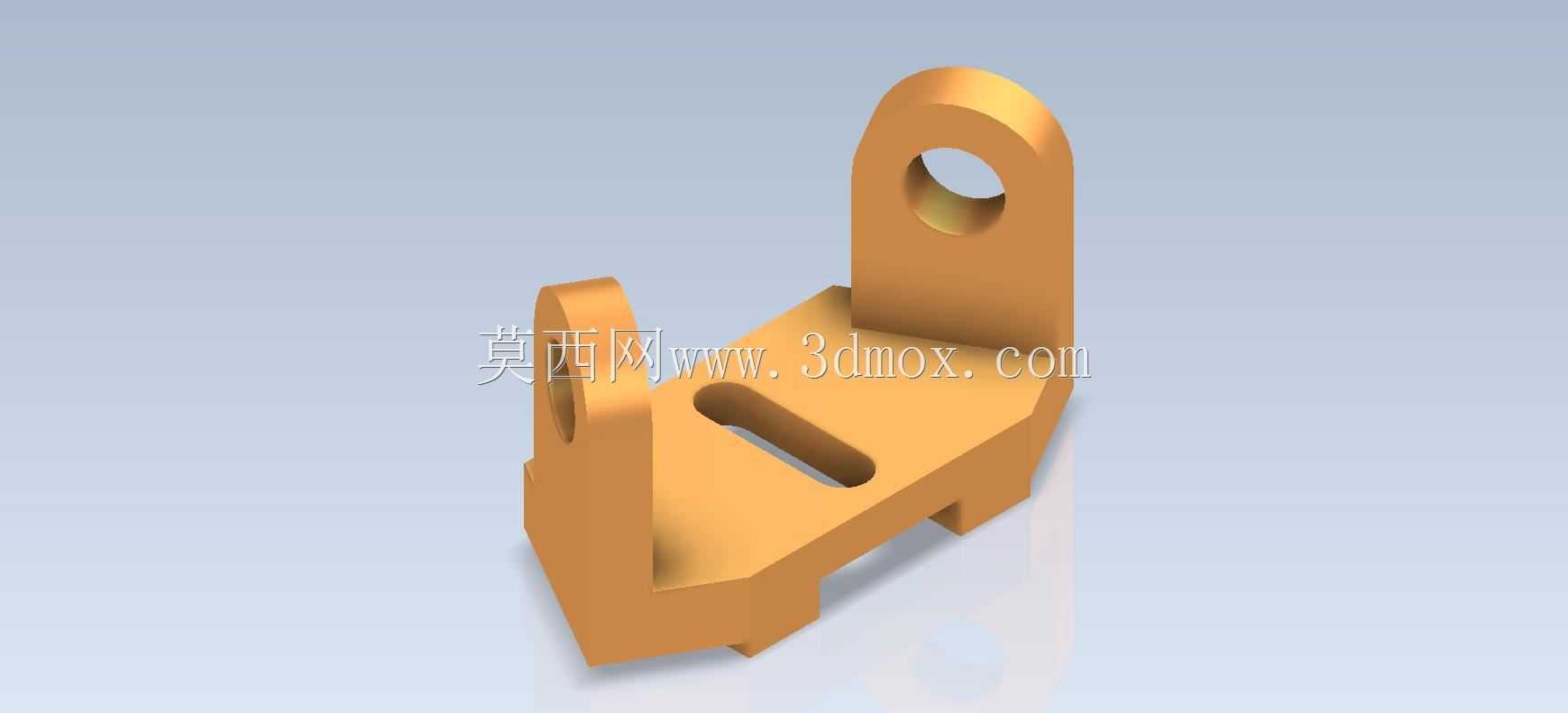

　　在工业传动、工装夹具以及小型自动化设备的机架搭建场景中，这类双立耳带槽安装支座是十分常见的支撑连接构件，主要承担两个功能：一是作为相邻部件的铰接支撑基座，通过立耳上的通孔穿装销轴，实现摆臂、连杆类活动构件的转动连接；二是通过底座上的通槽完成自身在机架导轨或安装板上的位置调整与固定，适配不同装配间距的需求。

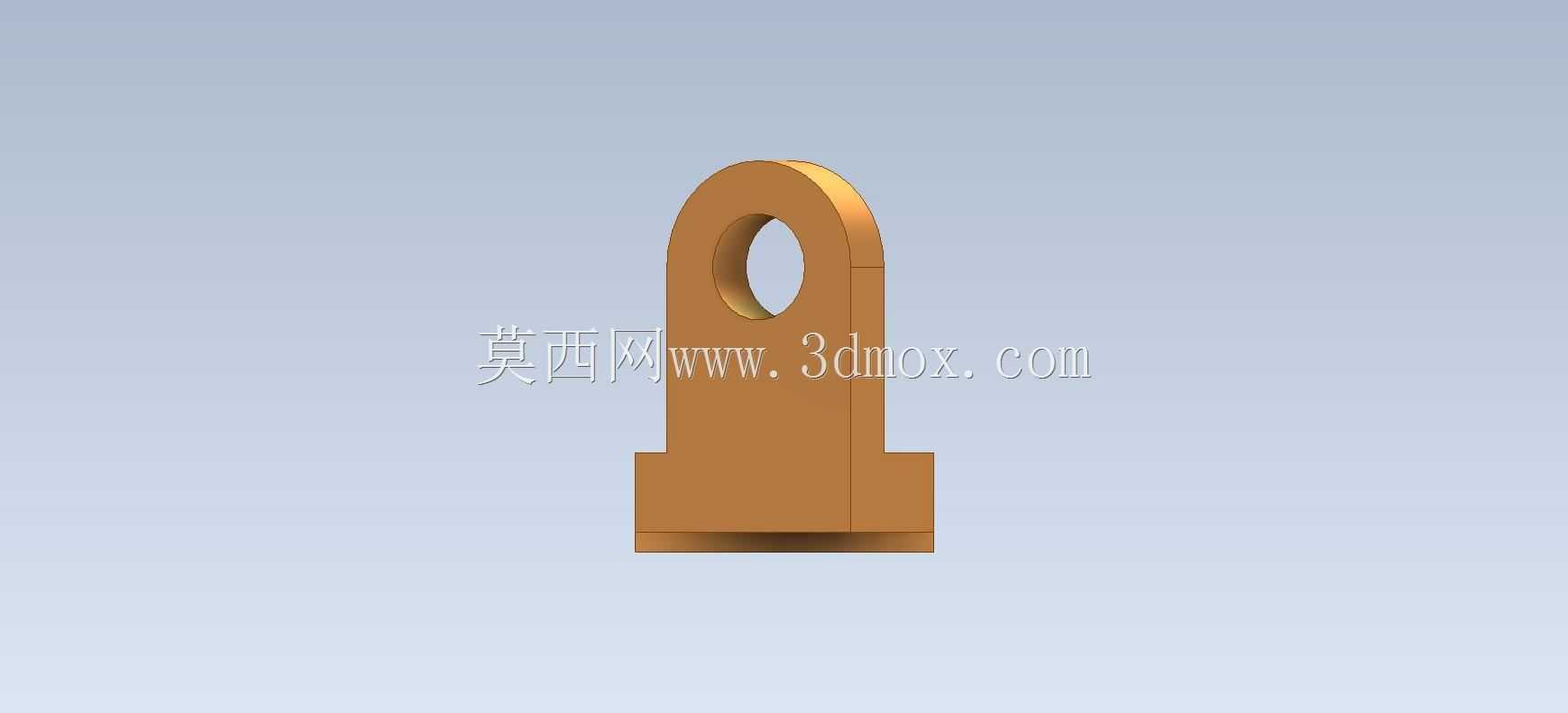

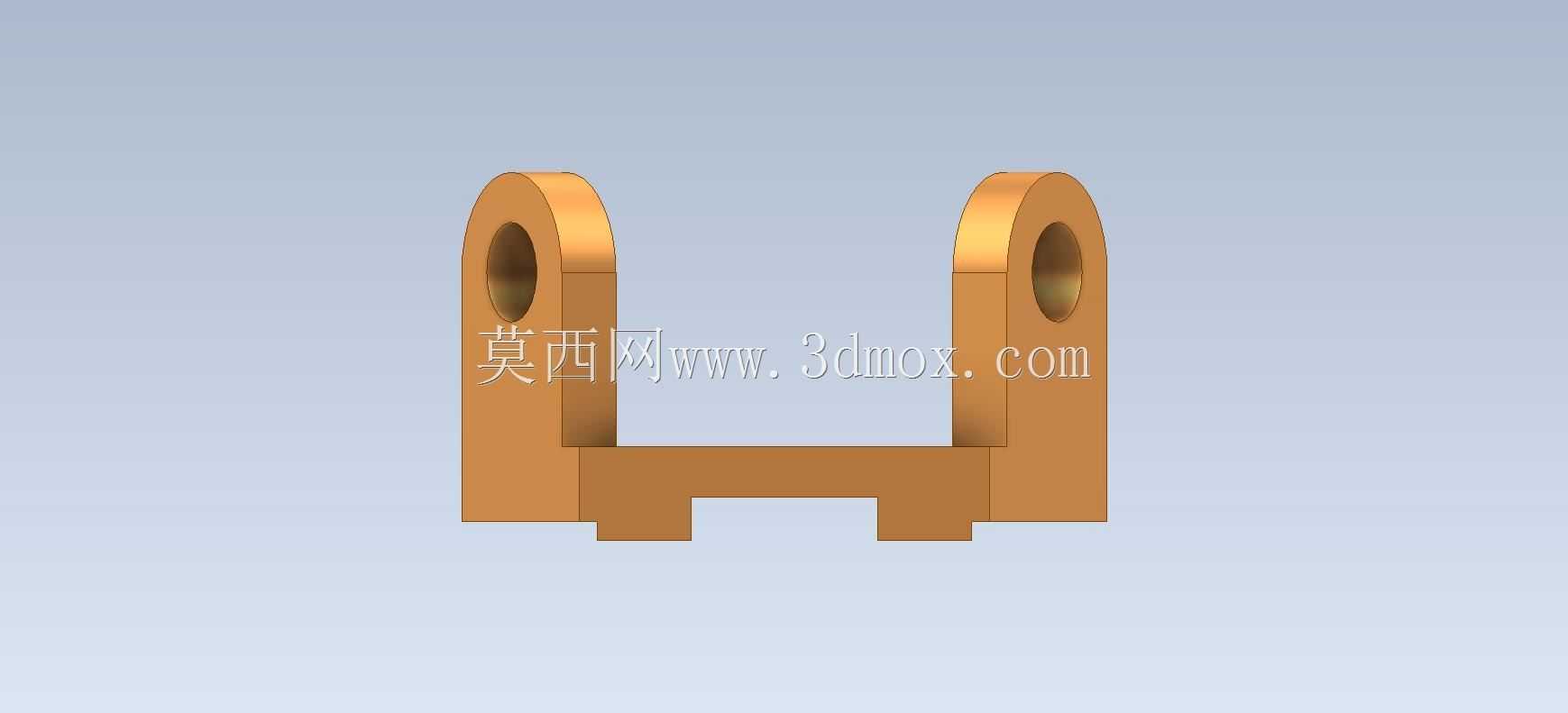

　　从结构设计逻辑来看，两个对称布置的立耳是核心的受力部位，耳板的厚度与通孔的直径直接决定了铰接部位的抗剪切、抗挤压能力，设计时需要匹配所连接销轴的直径公差，通常孔与轴采用H8/f7的间隙配合，保证铰接转动顺畅无卡滞，同时避免间隙过大造成的传动晃动。立耳与底座的衔接位置做了圆弧过渡处理，这一细节并非造型需求，而是为了降低应力集中系数——在支座承受竖向载荷或者铰接部位受侧向冲击力时，直角衔接处的应力峰值会达到均值的3倍以上，圆弧过渡可以将应力分散到更大的区域，避免长期交变载荷下出现根部开裂的问题。

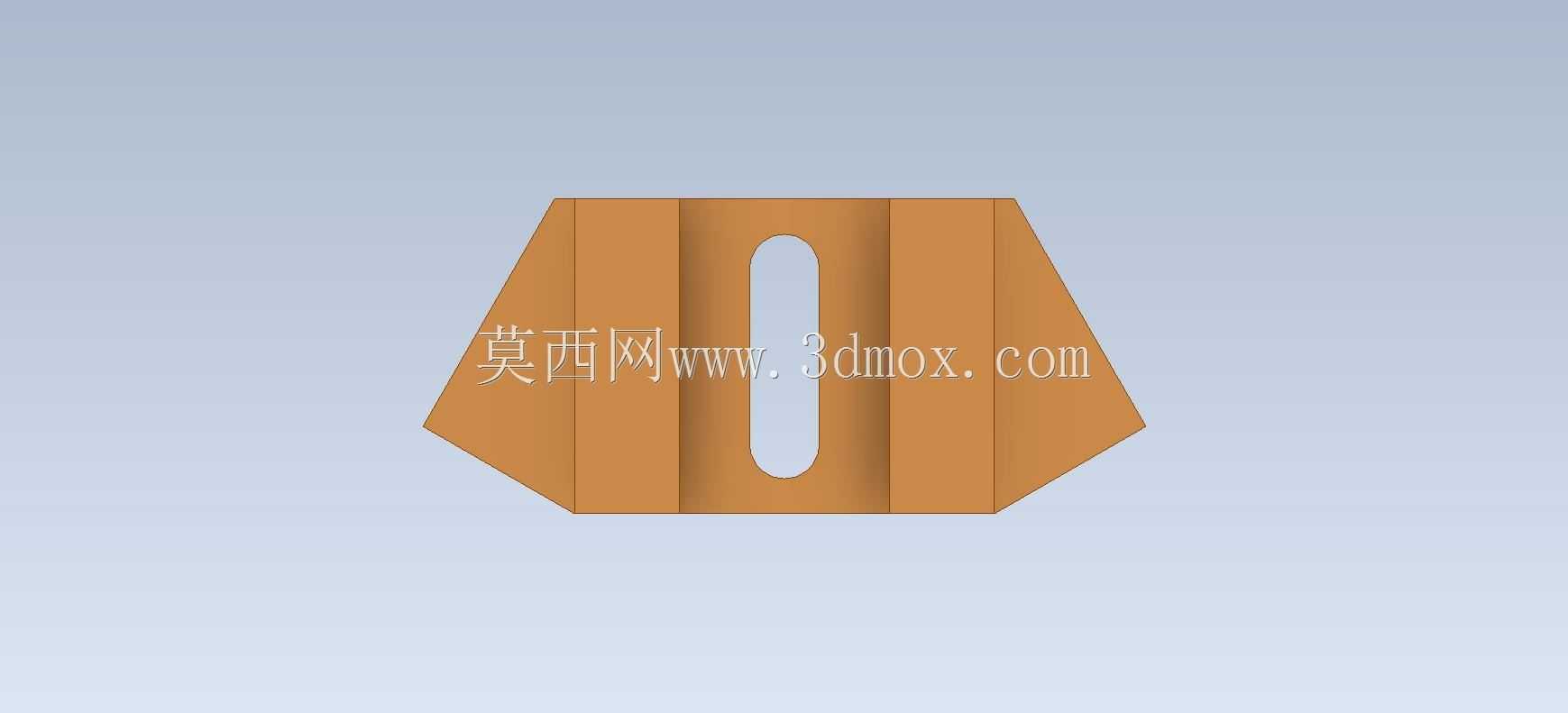

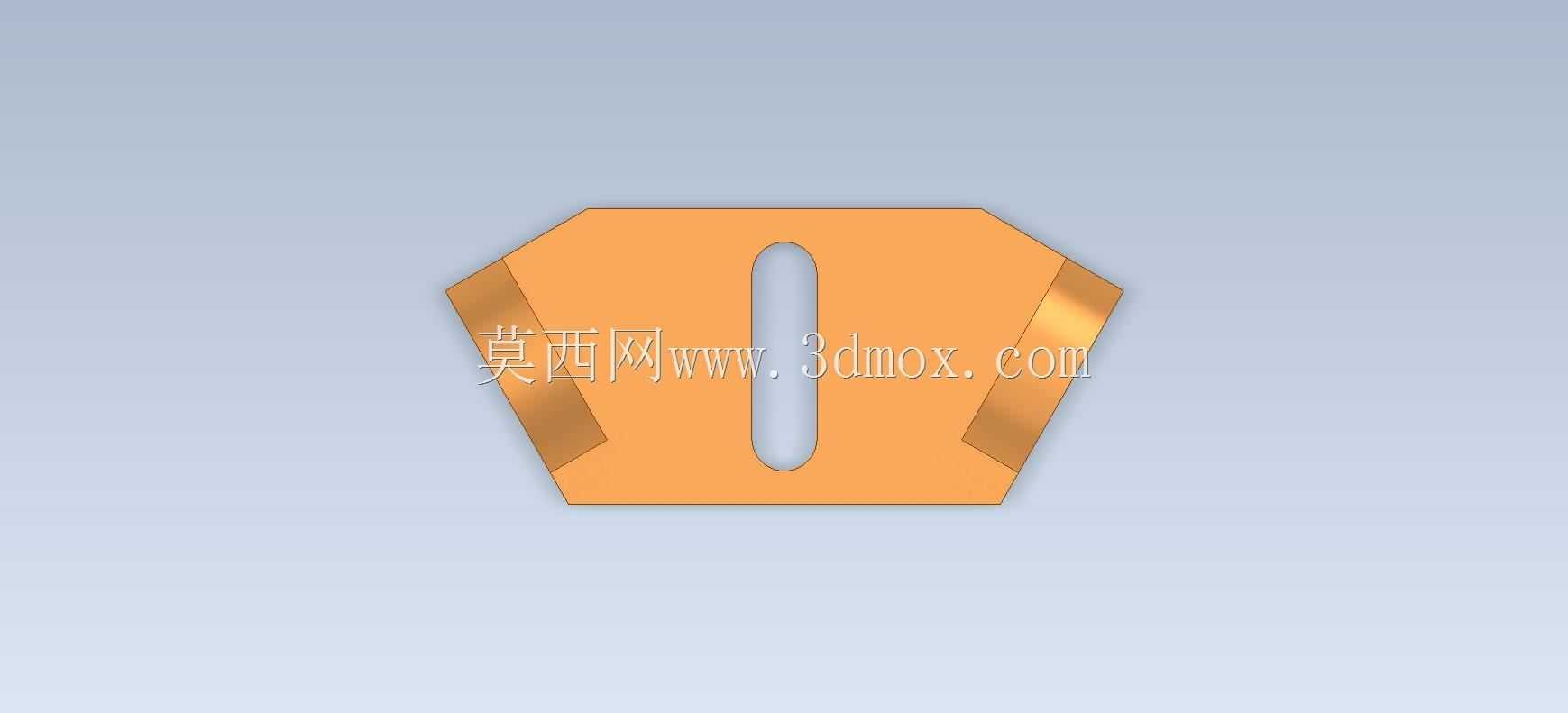

　　底座部分的设计充分考虑了安装调整的便利性，中间开设的长圆形通槽，允许支座在安装时沿着槽的长度方向微调位置，补偿机架加工时的孔位误差，也能在设备调试阶段根据传动构件的实际运动行程调整支撑点位置，不需要重新在安装板上钻孔攻丝，大幅降低现场装配的调整成本。底座底部的两个凸台结构，是为了减少支座与安装面的接触面积，一方面可以降低安装面的平面度加工要求，即使安装板存在轻微的平面度误差，也能保证支座安装后不会出现翘曲；另一方面凸台与安装面形成的间隙，能够容纳装配时残留的切屑、灰尘，避免杂质垫在支座底部造成安装倾斜，影响铰接孔的同轴度。

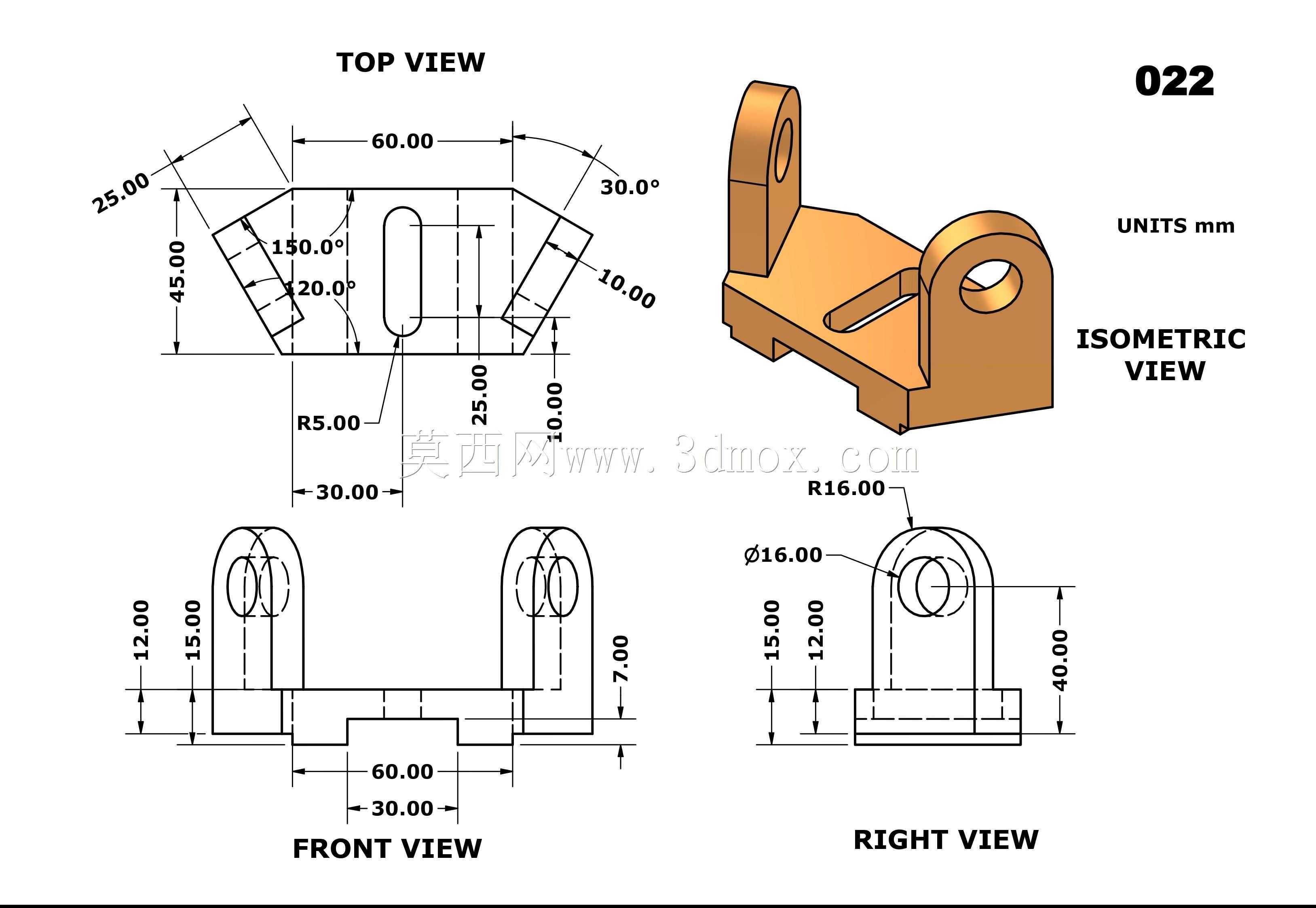

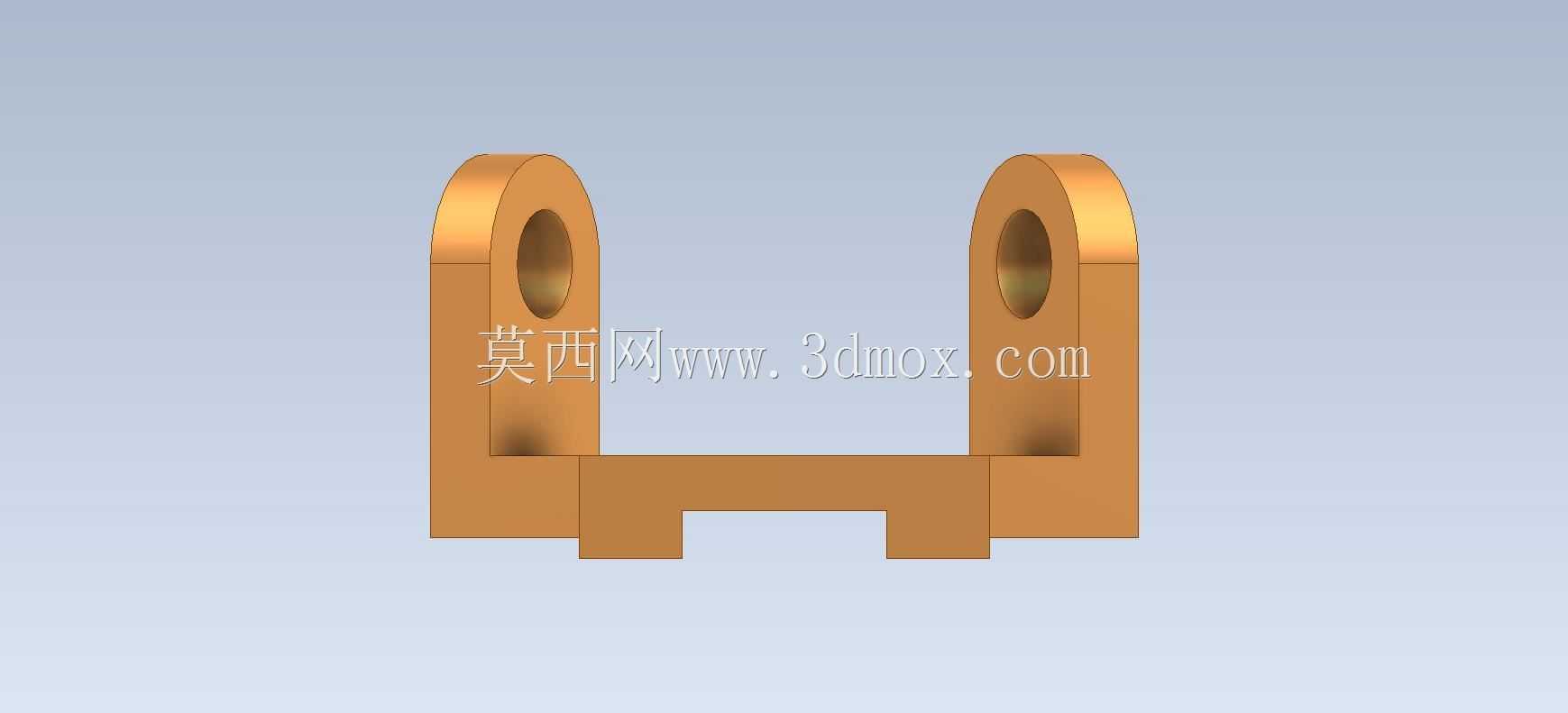

　　从安装边界尺寸来看，两个立耳的内侧间距需要严格匹配所连接摆臂的端部厚度，预留0.2-0.5mm的间隙，避免摆臂转动时与耳板侧面发生摩擦；立耳的高度需要保证铰接后摆臂在最大摆角范围内不会与底座上表面发生干涉，设计时通常会做运动仿真验证，将摆角的极限位置预留3mm以上的安全间隙。底座的整体宽度与长度需要匹配安装区域的空间，通槽的宽度适配常用的内六角螺栓规格，槽的长度一般比调整行程多10mm左右，保证螺栓在调整范围内都有足够的锁紧空间。

　　在实际应用中，这类支座常被用在小型压力机的连杆支撑、工装夹具的压板铰接座、输送线的挡料板转动基座等位置，相比一体式焊接支座，这种机加工成型的支座尺寸精度更高，铰接孔的同轴度可以控制在0.02mm以内，转动时的卡顿感更弱，长期使用的磨损量更小。材质选择上通常根据载荷等级确定，轻载场景下选用6061铝合金做阳极氧化处理，重量轻且有一定的防锈能力；中重载场景下选用45号钢做调质处理，表面发黑防锈，强度可以满足大部分工业设备的使用需求。设计建模时需要注意立耳通孔的同轴度约束，两个孔的轴线需要保持重合且与底座安装面平行，否则穿装销轴后会出现别劲的问题，加速销轴和孔壁的磨损；底座上的通槽需要做拔模斜度处理吗？不，机加工的通槽不需要拔模，只需要在槽的棱边做0.5mm的倒角，去除加工毛刺，避免安装时划伤操作人员或者割破线缆。另外立耳顶部的圆角处理，除了减少应力集中，也能避免尖锐棱边在装配时造成磕碰损伤。

　　很多新手在设计这类支座时容易忽略的细节是立耳的外侧与底座边缘的距离，这个距离需要预留足够的扳手空间，方便安装时拧紧销轴端部的锁紧螺母，如果空间不足，装配时扳手无法卡入螺母位置，会大幅提升装配难度。还有底座凸台的高度，通常设置为2-3mm即可，过高会增加支座的整体高度，抬升铰接点的位置，影响整体设备的重心；过低则无法起到避让杂质、补偿平面度误差的作用。这类零件虽然结构简单，但是在设备中起到的连接支撑作用十分关键，设计时的每一处尺寸细节都需要结合实际装配、使用场景来确定，不能只看造型是否规整，要从加工、装配、受力、维护全流程考量结构的合理性。
