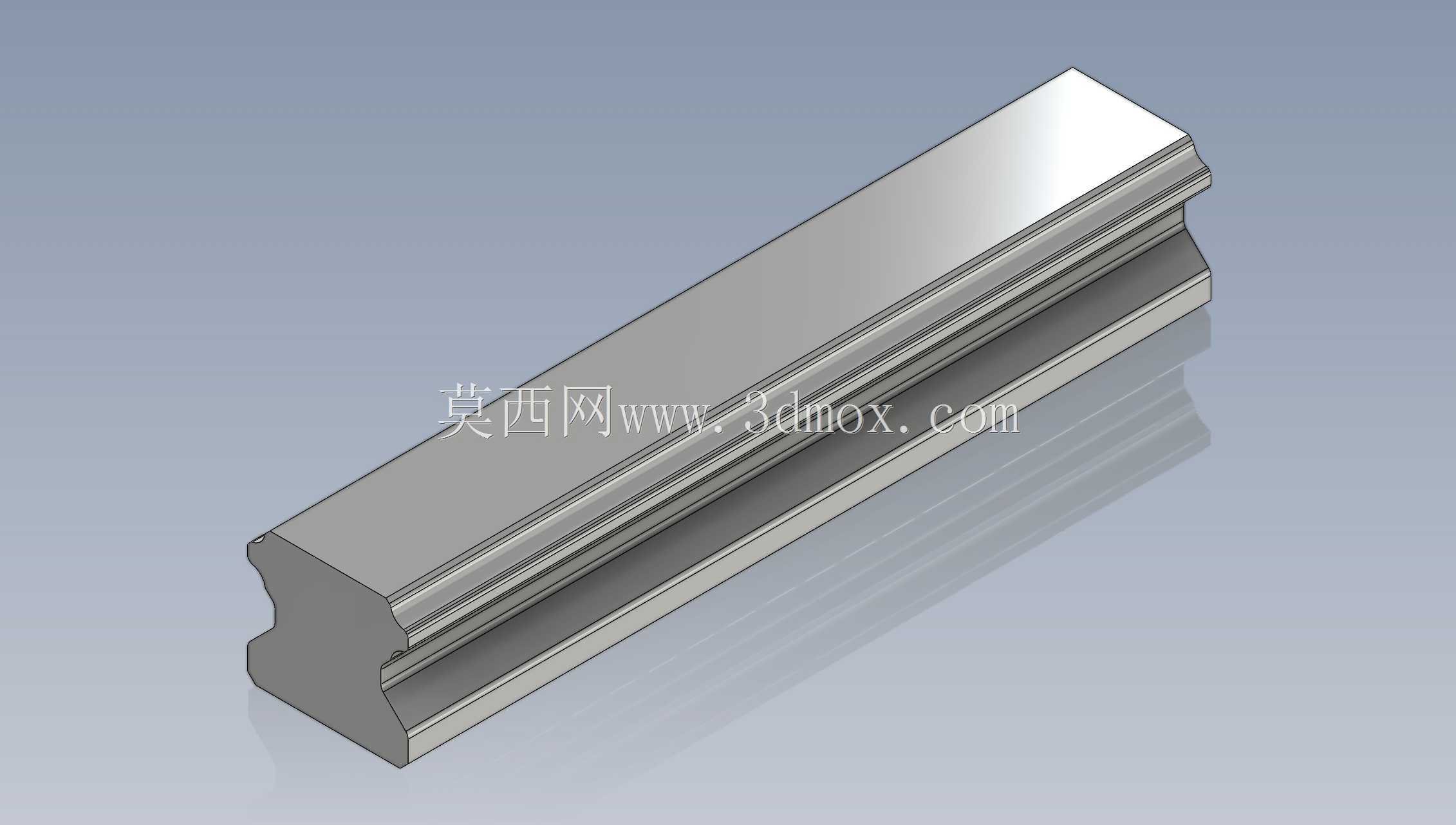

HGR20-T型重载直线导轨结构设计

　　在数控加工中心、自动化输送线、精密检测设备这类对直线运动精度有刚性要求的设备里，导轨部件的选型与结构合理性，直接决定了整机的运动平稳性与长期服役精度。这款HGR20-T导轨属于滚柱重载型直线导向部件，区别于普通滚珠导轨的点接触受力形式，其滚道与滚动体采用线接触设计，额定动载荷比同规格滚珠导轨高出近四成，更适合切削负载大、往复运动频率高的机床加工场景，比如CA6140这类普通车床的数控改造进给轴、立式加工中心的Z向配重导向、自动化桁架机械手的水平行走轴，都能见到同结构导轨的应用。从结构设计逻辑来看，这款导轨的截面采用对称式凹槽滚道设计，滚道曲率与配套滑块内的滚柱曲率做了匹配修形，既保证滚动体在滚道内纯滚动无卡滞，又能在承受偏载、

　　倾覆力矩时让受力均匀分布到接触线上，避免局部应力集中导致的滚道点蚀失效。导轨本体的安装基准面做了0.01mm级的平面度管控，侧面定位边的倒角设计兼顾了安装时的导向导入与毛刺避让，安装孔采用沉头孔结构，可直接使用内六角螺栓将导轨锁紧在设备安装基面，沉头孔的深度经过精确计算，锁紧后螺栓顶面不会高出导轨上表面，避免干涉滑块的往复运动。从安装边界尺寸来看，这款导轨宽度为20mm规格，导轨总高度、安装孔间距都符合行业通用的互换尺寸标准，不需要对现有设备安装基面做二次改造就能直接替换同规格其他品牌导轨，降低设备维护的改造成本。导轨的滚道表面做了高频淬硬处理，硬度达到HRC58-62，淬硬层深度控制在1.5-2mm，既保证表面耐磨性能，

　　又保留导轨芯部的韧性，避免设备受冲击载荷时出现导轨断裂问题。在实际设备装配过程中，这类导轨的安装需要先将设备安装基面的毛刺、焊渣清理干净，以导轨侧面定位边为基准打表找正，单根导轨的直线度需要控制在0.02mm/全长范围内，两根平行导轨的等高差、平行度需要根据设备精度等级做对应调整，比如普通机床用导轨平行度控制在0.03mm/全长即可，精密检测设备则需要将平行度控制在0.01mm/全长以内。导轨的润滑通道设计在滑块内部，日常维护时可以通过滑块上的油嘴直接加注润滑脂，不需要拆解导轨结构，润滑脂会随着滑块的往复运动均匀分布到滚道接触面上，形成稳定的油膜降低滚动摩擦阻力，减少滚道磨损。这款导轨的端面做了倒角与防锈处理，存放与运输过程中不会因为磕碰损伤滚道工作面，安装时也能更顺畅地将滑块套入导轨，不会因为端面锐边刮伤滑块内部的密封件。在不同的应用场景下，这类导轨可以根据行程需求拼接使用，拼接处的导轨端面做了精准的对位销孔设计，拼接后滚道的错位量控制在0.005mm以内，保证滑块经过拼接位置时无卡顿、无冲击，满足长行程设备的使用需求。比如在长行程龙门铣床的横梁导向、长距离自动化仓储堆垛机的行走导向场景中，多段拼接的HGR系列导轨已经经过了长期的工业验证，运行稳定性与精度保持性都能满足工业生产的要求。不同于轻型直线导轨主要用于低负载、高速运动的场景，这款T型重载导轨的设计取向更偏向刚性与负载能力，滚动体采用大直径圆柱滚柱，

　　滚柱的长度与直径比控制在合理区间，避免滚柱在运动过程中出现歪斜卡滞，同时导轨的安装基面接触面积更大，锁紧后与设备本体的结合刚性更强，在重切削工况下不会出现导轨微位移导致的加工振纹。从建模细节来看，这款导轨的三维模型还原了所有安装特征，包括沉头安装孔的深度、侧面定位边的尺寸、滚道的曲率轮廓、端面倒角的角度，结构工程师在做整机设计时可以直接调用该模型进行装配干涉检查，不需要重新测绘建模，能大幅缩短设备设计周期。在做运动仿真时，模型的配合面可以直接添加线性马达、接触约束，模拟滑块在导轨上的往复运动过程，验证运动行程内是否存在与其他部件的干涉问题，提前排查设计缺陷。对于设备维护人员来说，对照三维模型可以更清晰地了解导轨的内部结构与安装要点，在更换导轨、调整间隙时能更精准地操作，避免因为安装不当导致的导轨早期磨损。
