脚踏驱动滚筒式清洗装置三维结构设计

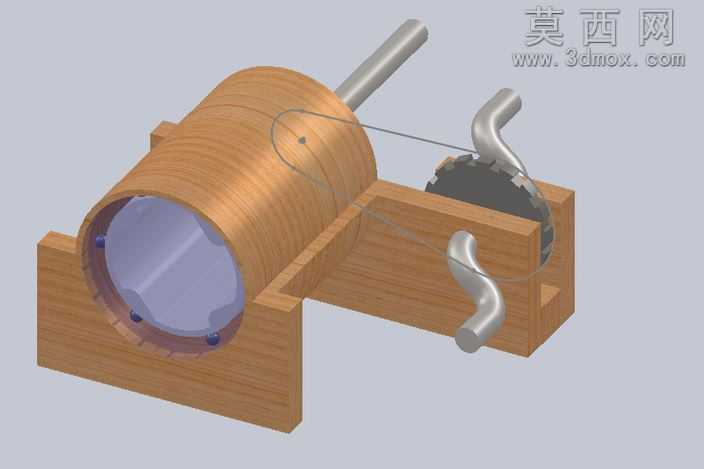

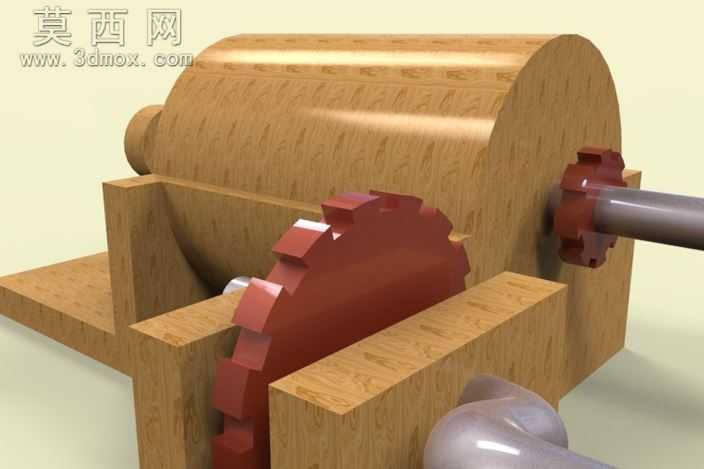

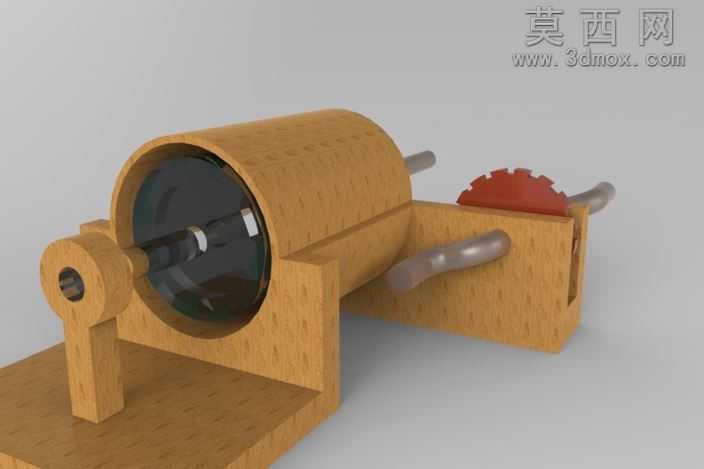

本作品为脚踏驱动的清洗装置三维模型，整体采用三维建模软件完成全参数化结构搭建，从核心传动部件到支撑机架均完成了1:1比例的实体建模，所有零件间的装配约束完全匹配实际机械装配逻辑，可直观呈现装置的运行传动关系。模型渲染阶段采用仿实木纹理材质覆盖机架、滚筒外筒等结构部件，还原原型制作阶段的木质材料质感，滚筒内部的清洗腔体采用半透明深色材质模拟，既可以清晰展示内部容纳空间，也能区分不同功能部件的材质差异；脚踏驱动端的棘轮传动结构采用醒目的红色材质标注，金属传动杆采用哑光金属质感材质，不同材质的区分让整体结构层次清晰，便于快速识别各部件的功能属性。结构设计上，装置整体分为卧式清洗滚筒、支撑机架、脚踏传动机构三个核心部分：卧式滚筒通过两端的轴承座固定在L型木质机架上，滚筒一端设置带轴承的支撑轴座，另一端连接传动输入轴，保证滚筒可绕水平轴线平稳转动；脚踏传动机构采用棘轮棘爪结构实现单向传动，将脚踏的往复摆动转化为滚筒的单向旋转运动，传动杆采用弧形人体工学造型，适配脚部踩踏的施力角度，无需外接电力即可驱动滚筒转动完成清洗作业。设计思路围绕无电力场景下的简易清洗需求展开，整体结构摒弃复杂的电控与动力部件，全部采用纯机械结构实现动力传递与作业功能，机架采用一体化木质支撑结构，减少多余的连接件，降低原型制作的难度与成本；滚筒采用卧式封闭结构，转动过程中可带动内部待清洗物件与清洗介质充分接触，达到清洗效果，整体结构紧凑，传动路径简短，人力驱动的施力逻辑符合日常使用习惯，适合作为无供电区域的小型简易清洗设备原型，也可作为机械原理教学中棘轮传动、人力驱动机械的演示案例，建模过程中对所有传动部件的配合间隙、转动行程都做了参数化校验，保证结构运动逻辑合理，不存在干涉问题，渲染效果真实还原了木质原型的视觉质感，清晰展示了装置的整体布局与核心结构特点。
