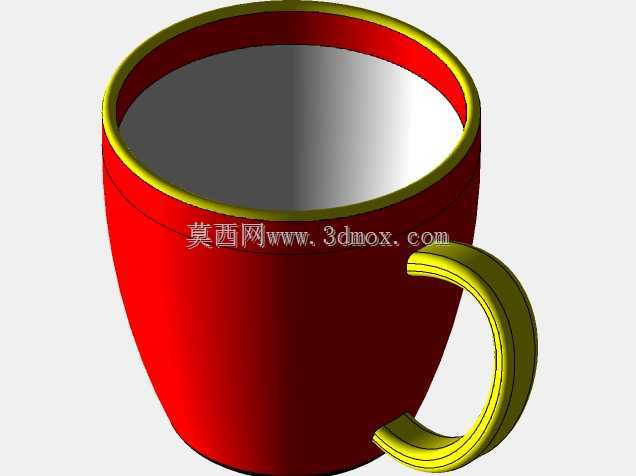

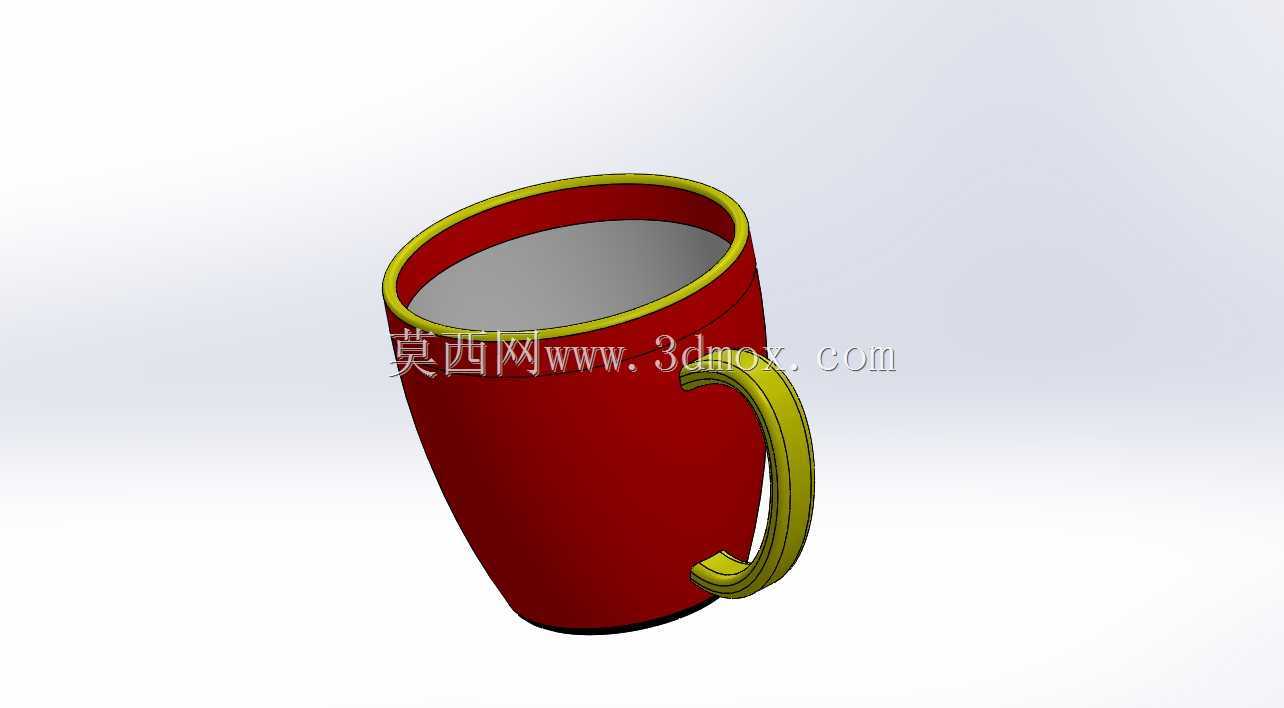

带把手敞口马克杯结构设计

　　日常接触的带把手敞口杯，看似结构简单，实际建模过程中需要兼顾使用手感、结构强度与成型工艺的多重要求，很多刚接触结构建模的从业者容易忽略曲面衔接处的细节处理，导致后续做装配干涉检查或者工艺可行性分析时出现问题。首先从使用场景来看，这类杯子主要应用在日常饮水、办公桌面陈设、餐饮门店配套器具等场景，不同场景下的结构设计侧重点有明显区别，比如餐饮场景使用的杯体需要考虑堆叠收纳的需求，杯身外壁的锥度要控制在合理范围，既要保证堆叠时不会卡滞，也要避免堆叠后容易滑落；日常家用的款式则更侧重握持手感，把手的内圈尺寸要适配不同粗细的手指，成年人手指握持的舒适宽度一般在35mm到45mm之间，把手与杯身的连接位置不能太靠近杯口，否则端持时杯口容易蹭到手腕，也不能太靠近杯底，否则端起满杯液体时重心偏上容易侧翻。

　　从结构功能特性来看，这个杯体采用等壁厚设计，杯身主体的壁厚均匀性直接关系到后续注塑或者陶瓷成型的成品率，壁厚差过大会导致成型过程中冷却速率不一致，容易出现缩痕、变形甚至开裂的问题，杯口位置做了加厚卷边处理，一方面是提升杯口的结构强度，避免日常使用中磕碰导致杯口崩缺，另一方面卷边的圆弧过渡也能提升饮用时的触感，不会出现锋利的边缘割嘴的问题。杯身内壁做了光滑过渡处理，没有多余的凸起或者凹槽，既方便日常清洗，也能避免液体残留形成卫生死角，杯底位置设计了微小的内凹结构，放置在桌面时可以减少杯底与桌面的接触面积，避免杯底残留水渍时和光滑桌面形成负压导致拿取时吸附桌面，同时内凹的结构也能提升杯底的结构刚性，减少装满高温液体时杯底受热变形的概率。

　　把手部分的设计是整个杯子建模的重点，首先把手和杯身的连接位置采用了大圆角过渡，不能出现直角衔接，直角位置不仅容易产生应力集中，在日常使用中如果受到磕碰，连接位置很容易出现断裂，而且圆角过渡也更符合成型工艺的要求，不管是注塑成型还是陶瓷注浆成型，直角位置都容易出现填充不满或者应力残留的问题。把手的截面采用椭圆形设计，相比圆形截面，椭圆形的握持面更贴合手指的弧度，长时间握持不会产生明显的压痕，把手的弧度设计要考虑端持时的重心位置，满杯状态下整个杯子的重心应该落在把手的握持区间内，这样端持时不需要额外施加手腕的力量来平衡杯体，使用起来更省力。

　　建模过程中首先要确定杯体的整体尺寸边界，常规桌面使用的马克杯整体高度一般在90mm到110mm之间，杯口外径在80mm左右，杯底外径比杯口小5mm到8mm，形成合适的脱模锥度，这个锥度不仅方便成型脱模，也能满足前面提到的堆叠需求。杯身的曲面构建采用旋转凸台的方式先做出主体轮廓，然后对杯口位置做卷边特征，卷边的圆弧半径一般在3mm到4mm，既保证触感舒适，也不会因为卷边过大导致杯口的有效饮用宽度变小。把手部分采用扫描特征构建，扫描路径需要提前绘制好空间曲线，要保证把手和杯身的两个连接点分别位于杯身总高度的1/3和2/3位置，这个位置的受力分布最合理，扫描的截面轮廓要沿着路径做合理的角度变化，保证把手的握持面始终朝向适合手指贴合的方向，最后对把手和杯身的连接位置做圆角过渡处理，圆角半径要从连接位置向把手方向逐渐变化，保证曲面衔接的光顺性，不会出现明显的棱线。

　　另外还要考虑不同使用场景下的适配性，比如如果是用于盛放高温饮品的款式，杯身的壁厚可以适当增加，提升隔热性能，避免装热水时杯壁过烫无法握持；如果是用于冷饮的款式，杯身外壁可以做适当的磨砂纹理处理，减少冷凝水在杯壁形成后滑落打湿桌面的问题。整个模型的曲面构建完成后，需要做壁厚分析检查，确保所有位置的壁厚偏差不超过设计壁厚的10%，同时做应力仿真分析，模拟杯体从1米高度自由跌落至硬质地面的受力情况，重点检查把手连接位置、杯底位置的应力分布，确保应力值低于所选材料的屈服强度，避免日常使用中容易出现损坏。很多新手在做这类简单容器建模时，往往只关注外形的相似度，忽略了这些实际使用和工艺层面的细节，导致建出来的模型只能用于外观展示，无法用于实际的生产加工或者结构验证，真正符合工程要求的模型，每一个尺寸、每一处圆角都有对应的设计依据，都是结合实际使用需求反复调整确定的。
