紧凑型两轴电阻式模拟操纵杆结构

　　在小型手持控制终端、便携检测设备、桌面级人机交互装置的操控部件选型里，这类两轴电阻式模拟操纵杆是很常见的选项，和常见的大行程工业操纵杆不同，它的紧凑结构能适配很多安装空间受限的场景，比如手持工业遥控器的拇指操控区、小型实验设备的参数调节模块、复古游戏外设的方向控制单元，都能看到这类结构的应用。

　　从实际使用的功能特性来看，它属于电阻式模拟输出部件，区别于开关式的方向按键，它可以输出连续变化的电信号，对应摇杆在X、Y两个轴向上的偏移量，后端电路可以通过采集分压信号来识别操控的幅度，实现无级的方向与速度控制，比如控制小型云台的转动角度、微型移动平台的行进速度，都能靠这种连续信号实现更顺滑的操控体验。它的操作手感带有明显的滑动阻尼感，不像回弹式摇杆有强烈的中位复位弹力，这种阻尼特性可以让摇杆停留在某个偏移位置保持输出状态，适合需要固定操控参数的场景，不需要操作人员持续施加按压力维持位置，长时间操作的疲劳度更低。

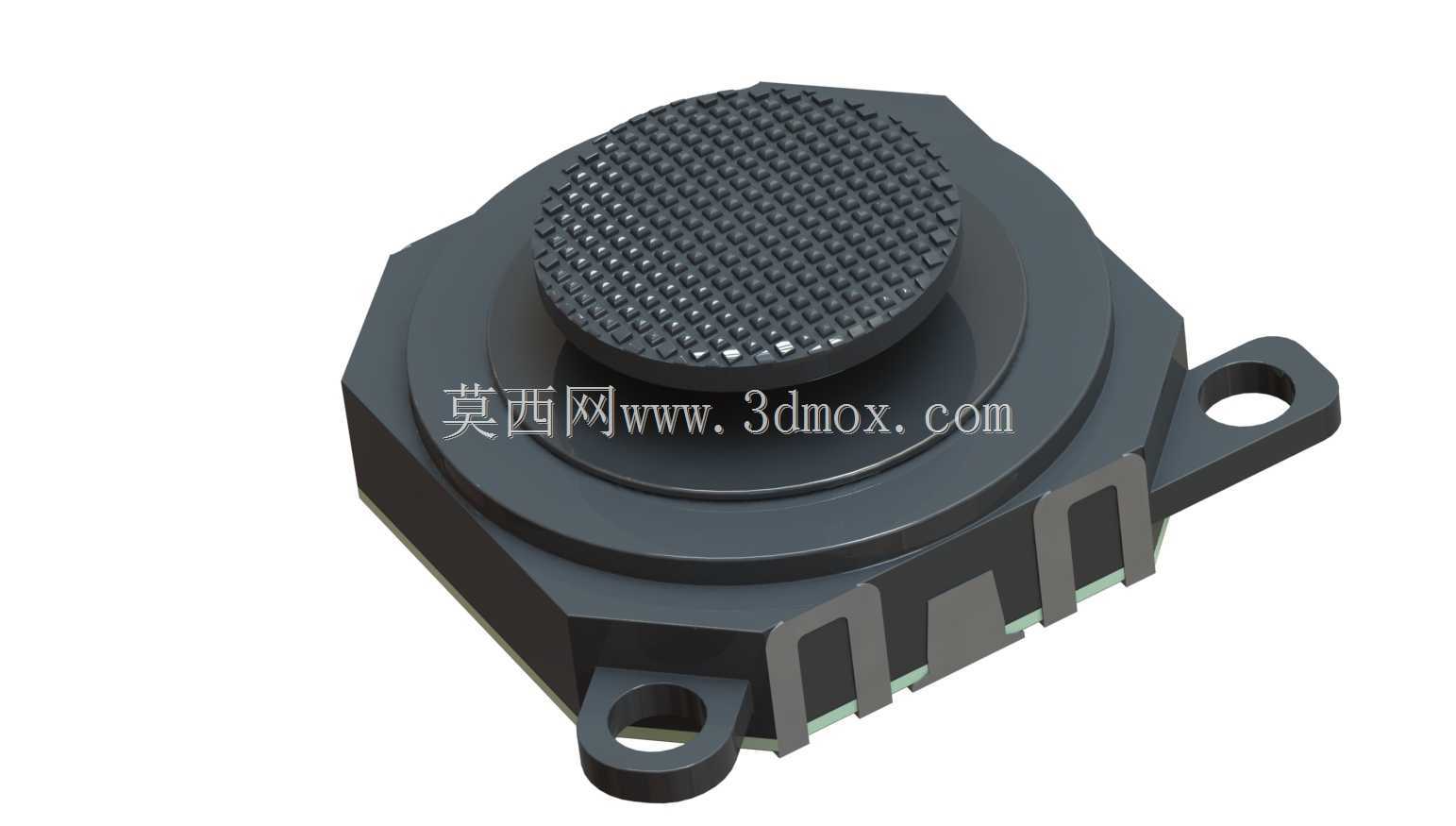

　　从结构设计思路上拆解，这个操纵杆的核心是顶部的操控帽、下部的电阻传感基体、侧边的安装固定结构三个部分。顶部操控帽的表面做了密集的颗粒状防滑纹理，增大拇指接触时的摩擦力，避免操作时打滑，操控帽的直径适配成人拇指的指腹接触面积，按压操作时的受力分布更均匀，不会出现局部硌手的问题。下部的传感基体采用八边形的外壳轮廓，相比圆形外壳，在PCB板上贴装时可以起到防呆定位的作用，避免焊接或者组装时出现角度偏移，基体侧面伸出的三个引脚是信号输出端，分别对应公共端、X轴信号输出、Y轴信号输出，引脚的间距符合常规通孔插装的标准尺寸，兼容常规的PCB布线规范，不需要额外定制特殊的焊盘尺寸。

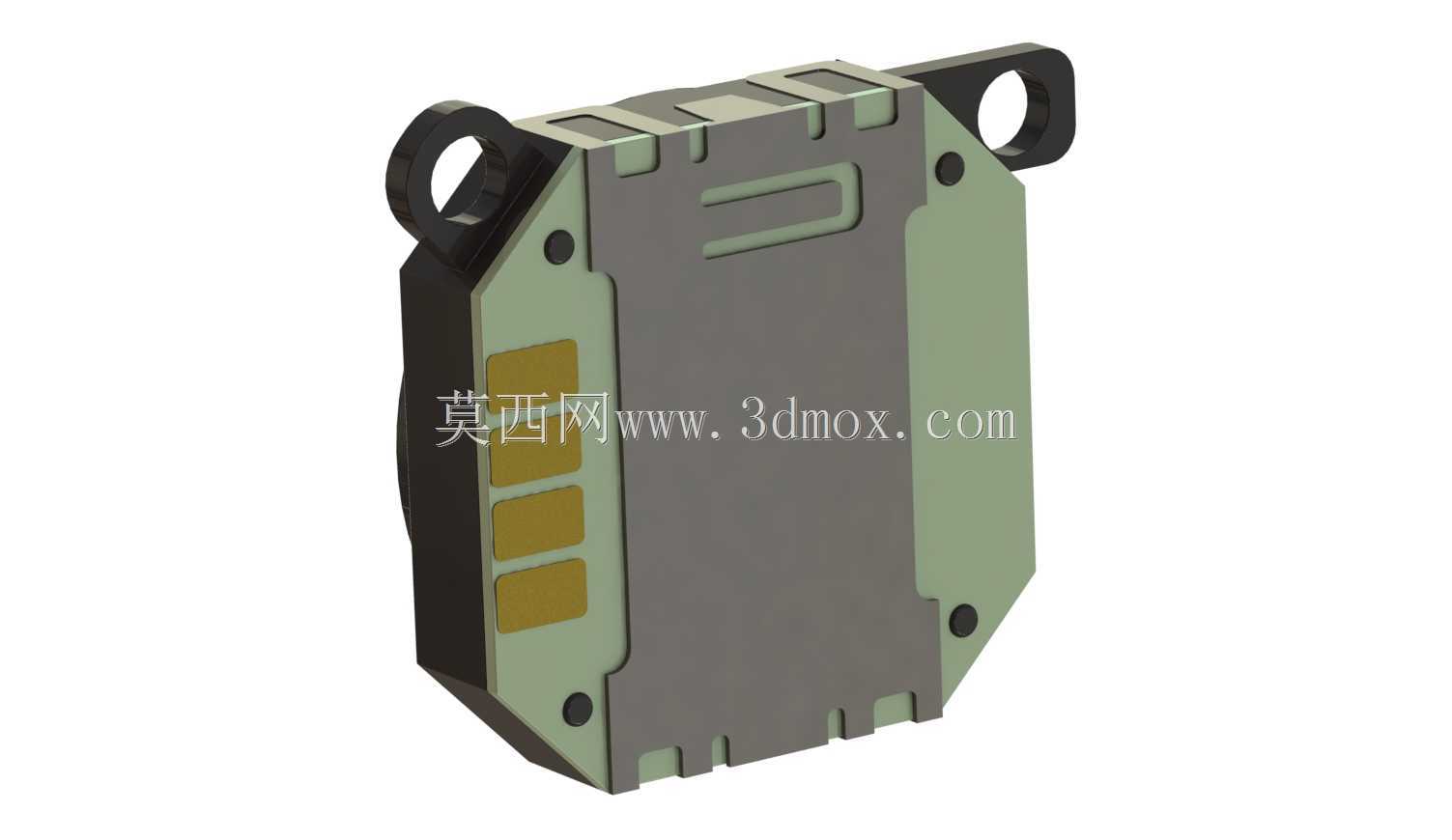

　　安装边界方面，这个操纵杆的两个安装耳分布在基体的对角位置，耳片上开有圆形的安装通孔，可以通过M2规格的螺丝直接固定在设备的壳体或者PCB板上，安装孔的中心距经过匹配设计，不会和周边的电子元件产生位置干涉。整体的垂直安装高度很低，从安装基准面到操控帽顶部的尺寸控制得很小，不会在设备外壳表面突出过多，既可以避免日常使用时被意外磕碰导致移位，也能让设备的外观更简洁。需要注意的是，这类电阻式操纵杆的滑动行程是有限的，X、Y轴的最大偏移角度都控制在小范围内，设计安装结构时要在操控帽周边预留足够的活动间隙，避免外壳的开孔边缘挡住摇杆的活动行程，导致输出信号达不到满量程。另外，因为它的滑动阻尼结构是靠内部的摩擦副实现的，组装时不要在活动部位添加润滑油类物质，否则会改变原有的阻尼手感，还可能渗入内部的电阻膜层导致信号输出异常。

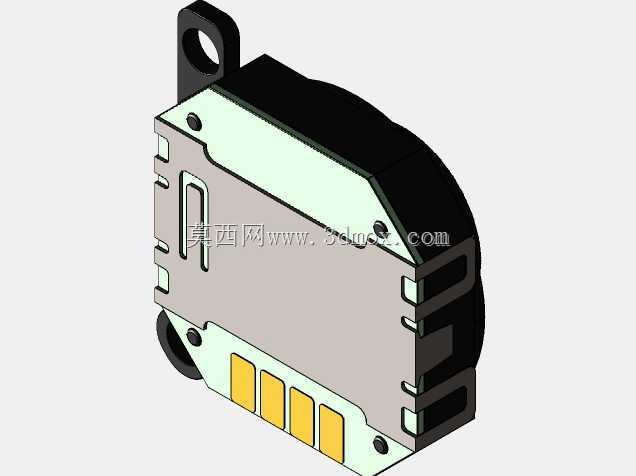

　　在做这类部件的三维建模时，要重点还原几个关键的配合尺寸：一是安装耳的孔位坐标，要和实际选用的规格完全匹配，否则打样后会出现安装孔对不上的问题；二是操控帽的最大活动包络，要把摇杆偏移到最大角度时的外轮廓尺寸准确建出来，方便后续做外壳开孔的干涉检查；三是引脚的长度和间距，要对应PCB的焊盘位置，避免出现引脚过短插不到位、或者引脚间距偏差无法插装的问题。实际选型应用时，还要结合后端的采集电路参数，确认它的电阻值范围和供电电压匹配，避免出现信号采集范围不对、或者烧坏传感元件的问题。这类操纵杆的结构没有复杂的传动部件，可靠性主要取决于内部电阻膜的耐磨性能，日常使用时避免过度用力按压或者超行程掰动摇杆，就能保证很长的使用寿命。
