双槽空气压缩机皮带传动滑轮结构

项目分类:通用机械零部件 发布时间:2024-01-13 ID:722928
  • 双槽空气压缩机皮带传动滑轮结构
  • 双槽空气压缩机皮带传动滑轮结构
  • 双槽空气压缩机皮带传动滑轮结构
  • 双槽空气压缩机皮带传动滑轮结构
  • 双槽空气压缩机皮带传动滑轮结构

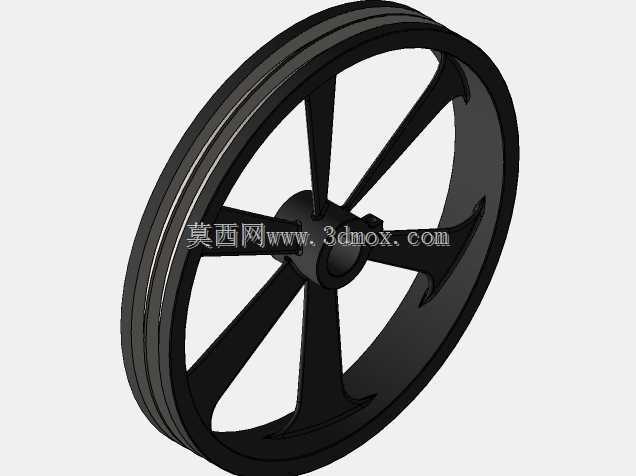

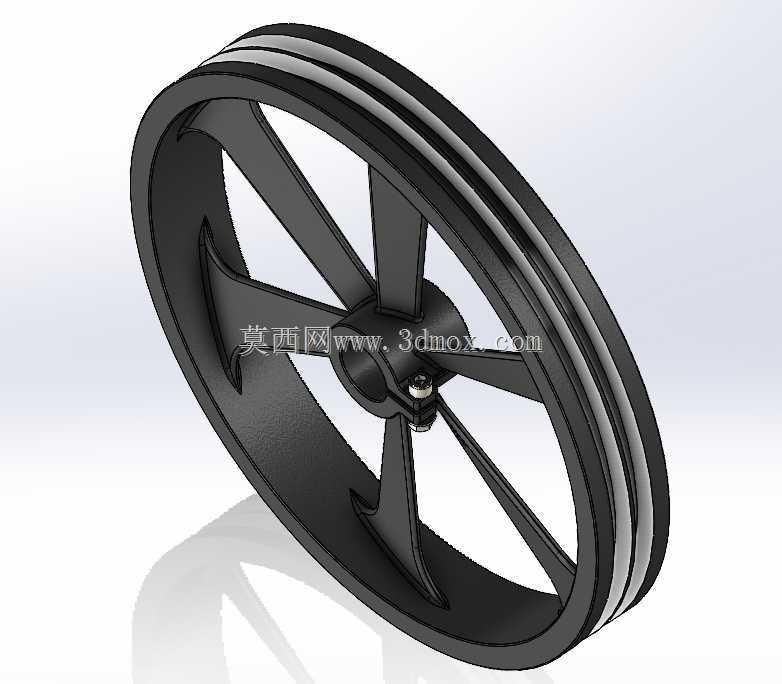

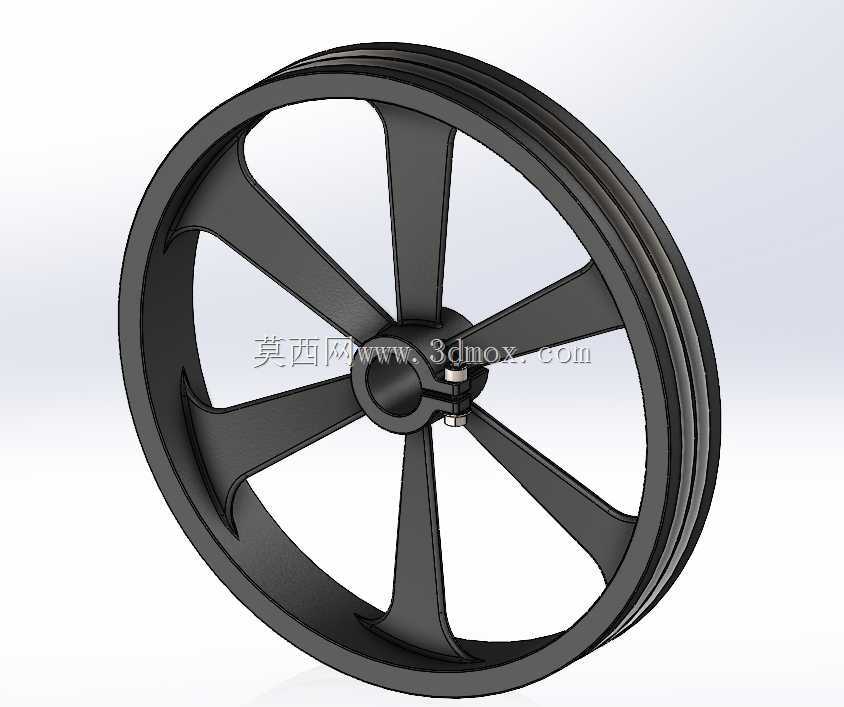

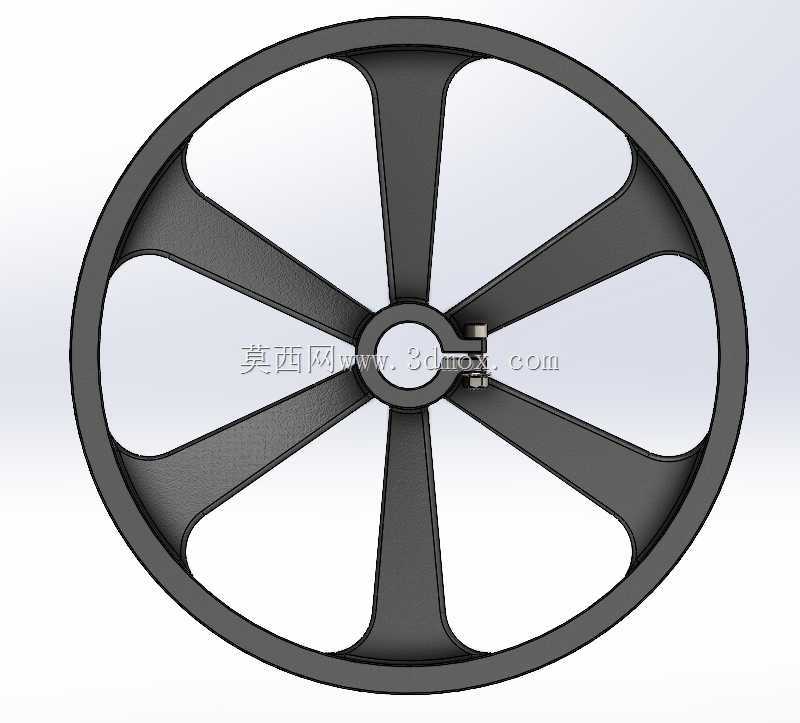

  在空气压缩机组的传动链路里,这类双槽结构的滑轮承担着动力分流与转速匹配的核心作用,区别于单槽皮带轮,双槽设计可同时对接两组独立传动副,既可以单动力输入同时驱动两个附属负载,也能通过双皮带并行排布提升传动冗余度,避免单根皮带疲劳断裂后整机直接停机,尤其适配中小型往复式空压机的现场工况——这类设备往往需要同时带动缸体活塞组件与外置散热风扇,单轮双槽的结构能大幅压缩传动端的安装空间,减少额外轮系的支撑座采购与装配成本。从结构设计逻辑来看,轮体采用七辐条对称排布,并非随意选择的辐条数量:七根辐条沿轮毂周向均匀分布时,相邻辐条的夹角约为51.4度,既可以规避偶数辐条轮体在高速旋转时容易出现的同向共振问题,也能在满足轮体径向强度要求的前提下,

  尽可能削减轮体自身的转动惯量,降低电机启动瞬间的扭矩冲击。辐条的截面采用变厚度设计,靠近轮毂位置的厚度更大,向轮缘方向逐步收窄,这是因为轮体旋转时辐条根部承受的离心拉应力与传动扭矩带来的剪切应力叠加值最高,加厚根部能避免长期交变载荷下出现辐条断裂失效,而轮缘位置的应力水平更低,收窄厚度可以有效控制整体重量,减少无用的材料消耗。轮缘的双槽型线采用标准V带匹配轮廓,槽壁的倾斜角度与常用的普通V带侧面角度完全契合,装配后皮带与槽壁的接触面积能达到设计值的90%以上,不会出现皮带咬入过深加剧磨损、或是接触面积不足打滑丢转的问题,两个槽之间的凸起挡边高度经过校核,既可以防止两根皮带在运行过程中发生轴向窜动相互摩擦,

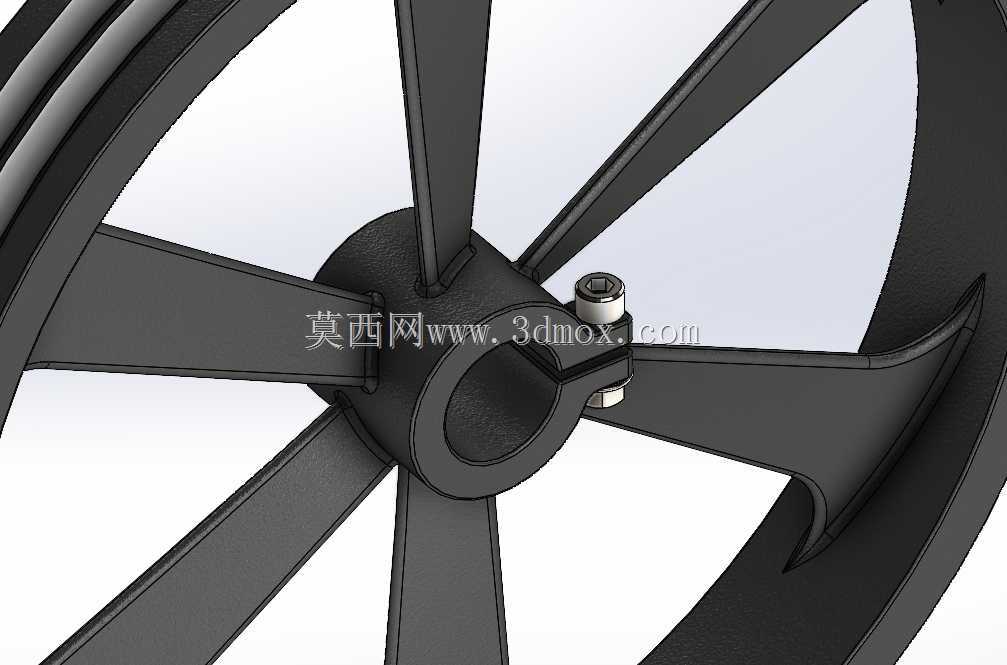

  也不会因为挡边过高增加轮缘的整体加工量。轮毂位置采用通孔加键槽的锁紧结构,中心通孔的公差选择过渡配合区间,装配时可以轻松压装到设备的输入轴上,搭配平键传递扭矩,同时轮毂侧面预留了紧定螺钉的安装孔,当键连接出现长期磨损产生间隙时,可以通过紧定螺钉做二次轴向锁紧,避免轮体在轴上出现窜动。从安装边界来看,这类滑轮的轴向总厚度控制在较窄的区间,适配多数中小型空压机的传动端安装距,不需要额外调整电机与主机的轴间距,也不用加装过长的支撑轴套;轮体的最大外圆直径经过传动比核算,匹配常规四级电机的1450转额定转速时,能将空压机主轴转速稳定在设备设计要求的工作区间,不会出现转速过高导致缸体过热、或是转速过低排气量不达标的问题。在实际应用场景中,

  这类双槽滑轮除了空压机之外,也可适配其他需要双路皮带传动的中小型设备,比如小型木工机床、农用排灌设备的传动端,但针对空压机的使用场景做了针对性的细节优化:轮缘的槽底做了微小的圆角处理,当皮带在长期运行中出现少量伸长松弛时,皮带不会直接与槽底发生刚性摩擦,能延长三角带的更换周期;辐条与轮缘、轮毂的连接位置全部做了圆弧过渡,没有尖锐的直角应力集中点,即使在空压机频繁启停带来的交变载荷冲击下,也不会在连接位置萌生疲劳裂纹。整个轮体的设计完全遵循等强度原则,每一处结构的尺寸选择都对应实际工况下的应力分布,没有多余的装饰性结构,所有曲面与轮廓都服务于传动功能、强度要求与装配便利性,三维建模过程中,轮体的所有旋转特征都围绕中心轴做对称约束,辐条采用圆周阵列方式生成,确保每根辐条的位置度与尺寸一致性,避免因为建模误差导致轮体出现动不平衡量,实际生产前只需要在建模软件中完成简单的动平衡校验,添加少量的配重去除量就能满足G6.3级的动平衡要求,适配每分钟上千转的工作转速不会出现明显振动。
