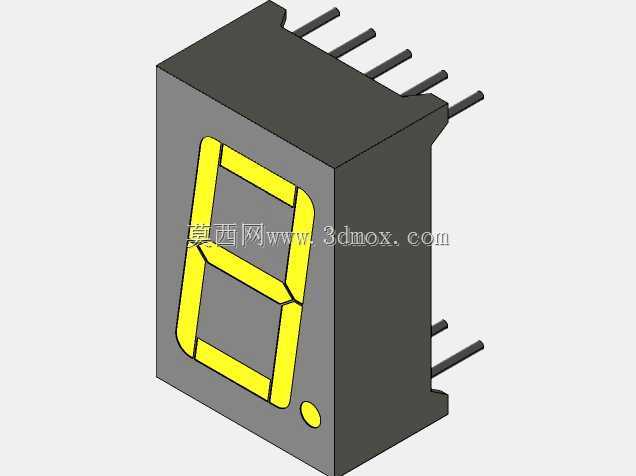

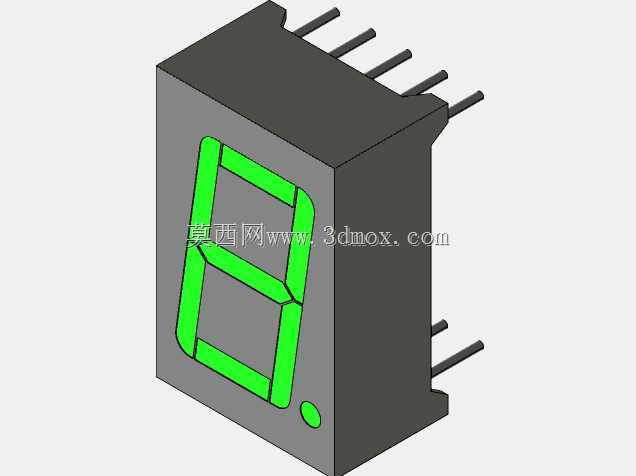

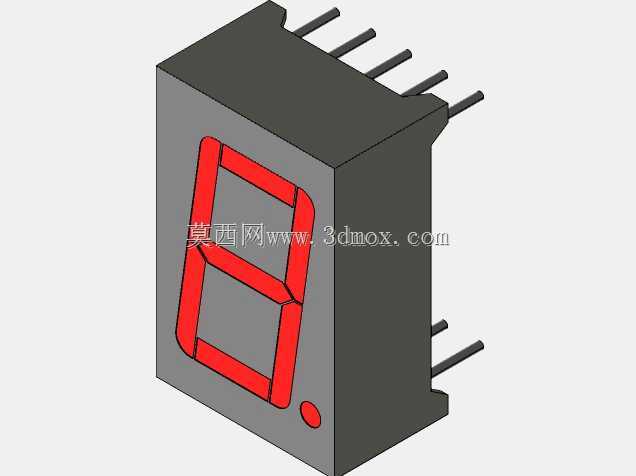

TOS5161直插式一位七段数码显示管

　　做了十几年结构设计，经手的数显类设备面板布局少说有上百套，这类单联七段LED数码管是工业数显场景里最基础也最考验细节把控的元件，很多刚入行的工程师容易把它当成标准件随便丢到PCB上，真到装机调试的时候才会发现引脚干涉、显示视窗对位偏差、发光段可视角度不足这类细碎问题，最后改面板开孔、调PCB固定柱位置反而耽误更多工期。

　　这款单联七段数码管采用标准双列直插引脚布局，上下两排引脚分别对应七段发光段、公共端与右下角小数点引脚，引脚伸出长度、引脚间距完全匹配常规2.54mm网格PCB的焊盘孔位，不需要额外做非标准焊盘设计，在PCB布局阶段可以直接调用标准封装库完成预布局，后续打样焊接时无论是手工焊还是过波峰焊都不会出现引脚偏位、虚焊的问题。外壳采用深灰色阻光环氧树脂封装，这种材料的遮光性足够强，工作时只有对应点亮的发光段会透出亮绿色光线，不会出现相邻段之间串光、外壳边缘漏光的问题，哪怕是在车间强光环境下，操作人员也能清晰识别显示的数字内容，不会因为光线干扰出现读数错误。

　　从实际应用场景来看，这类单联数码管的适配范围非常广，小型温控器的温度数值显示、计数器的计数位显示、小型设备电源面板的电压电流参数显示、老款工控操作面板的状态码显示都能用到，相比集成式多位数码管，单联款的组合灵活度更高，可以根据实际需要的显示位数任意拼接，比如做三位温度显示就并排装三个，做四位计数显示就装四个，不需要为了不同位数的显示需求单独备货不同规格的元件，能有效降低生产端的物料备货种类，减少库存管理压力。

　　设计这类元件的三维模型时，最核心的是把控好几个关键安装边界：首先是本体的外形尺寸，包括本体的长宽高、前端显示面的倒角弧度，这些尺寸直接对应面板上的显示开孔大小，如果模型尺寸做小了，装上去之后面板和数码管之间会留缝隙，灰尘容易从缝隙进到设备内部，尺寸做大了又会塞不进开孔，强行压装还可能把环氧树脂外壳压裂；其次是引脚的位置与伸出长度，引脚的相对位置必须和实际元件完全一致，不然PCB焊盘和引脚对不上，根本没法插装，引脚伸出本体下端的长度也要匹配PCB到面板的安装距离，太长了会顶到PCB背面的其他元件，太短了焊盘吃锡量不够容易虚焊；还有前端显示面的段码位置，每个发光段的宽度、长度、相对位置都要和实物一致，做面板丝印的时候，视窗的黑边刚好能挡住非发光区域，不会出现段码被黑边挡住、或者黑边和发光段之间留缝漏出内部基板的问题。

　　很多工程师在选型的时候容易忽略数码管的安装限位结构，这款数码管的本体上下端带有微小的定位凸台，在设计面板内侧的固定筋位时，可以对应做两个小卡槽卡住凸台，打螺丝固定PCB的时候，数码管不会因为PCB的推力往面板方向窜动，避免长期使用后数码管移位导致显示视窗偏斜。另外它的引脚带有轻微的预折弯角度，插装的时候引脚能顺利对准焊盘孔，不会因为引脚完全垂直、加工公差导致插装困难，过波峰焊的时候焊锡也不会顺着引脚流到本体内部，造成内部引线短路。

　　从发光特性的设计来看，这款数码管的发光段采用均匀散射的封装工艺，点亮后整个段的亮度均匀，不会出现段的两端亮中间暗的情况，可视角度覆盖正面左右各60度范围，操作人员站在设备侧面也能看清显示数值，不需要凑到设备正前方读数，适合车间里操作人员来回走动巡检的使用场景。右下角的独立小数点可以根据需要单独点亮，用来显示小数位数值，比如显示温度时的小数点位、显示电压时的小数点位，不需要额外增加其他显示元件。

　　在做三维装配验证的时候，要特别注意数码管和面板、PCB三者的配合间隙：数码管前端显示面要比面板外表面低0.1到0.2mm，既不会突出面板被外物刮花，也不会凹进去太多形成阴影影响读数；数码管本体后端和PCB表面要留0.3mm左右的间隙，避免焊接时的热胀冷缩挤坏数码管外壳；引脚穿过PCB焊盘后露出的长度控制在1到1.5mm，剪脚后不会留太长的引脚造成短路，也不会留太短影响焊接强度。这些细节如果在三维建模阶段没有验证到位，等到开模做面板、打样PCB之后再修改，产生的改模成本、打样成本远比前期花时间核对模型尺寸要高得多。

　　另外这类直插式数码管的耐温范围完全适配常规波峰焊的温度曲线，焊接时不会因为高温导致外壳变形、发光芯片失效，适合批量生产的焊接工艺，不需要手工逐个焊接，能有效提升生产装配效率。相比贴片式数码管，直插式的固定强度更高，在一些有轻微振动的设备上使用，不会因为振动导致元件脱焊，长期使用的稳定性更好，维护更换也更方便，损坏后直接用吸锡器拆掉旧元件插上新的就能用，不需要用热风枪拆焊，对维修人员的技术要求更低。
