食品加工用螺旋脱水压榨设备结构设计

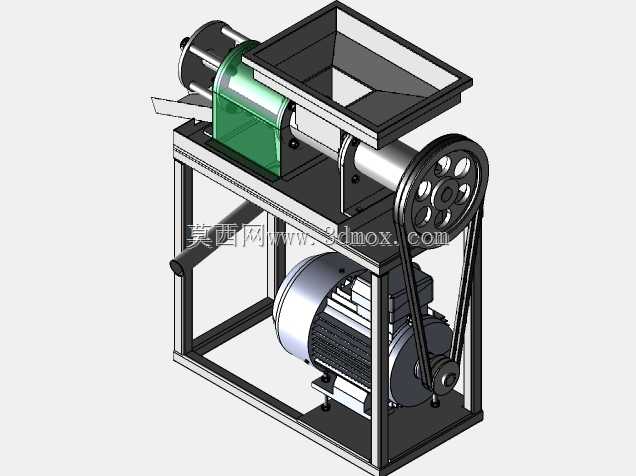

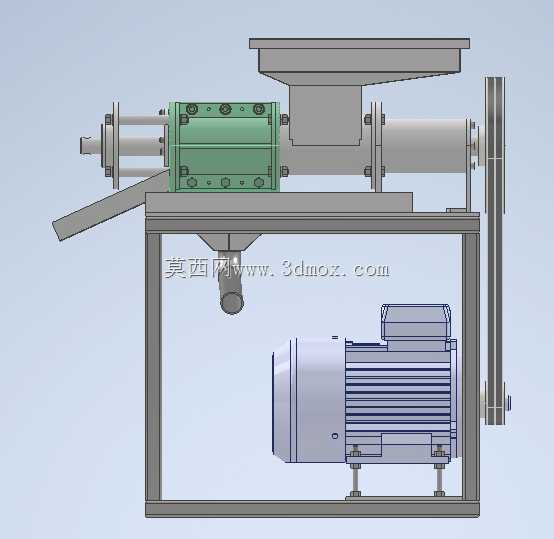

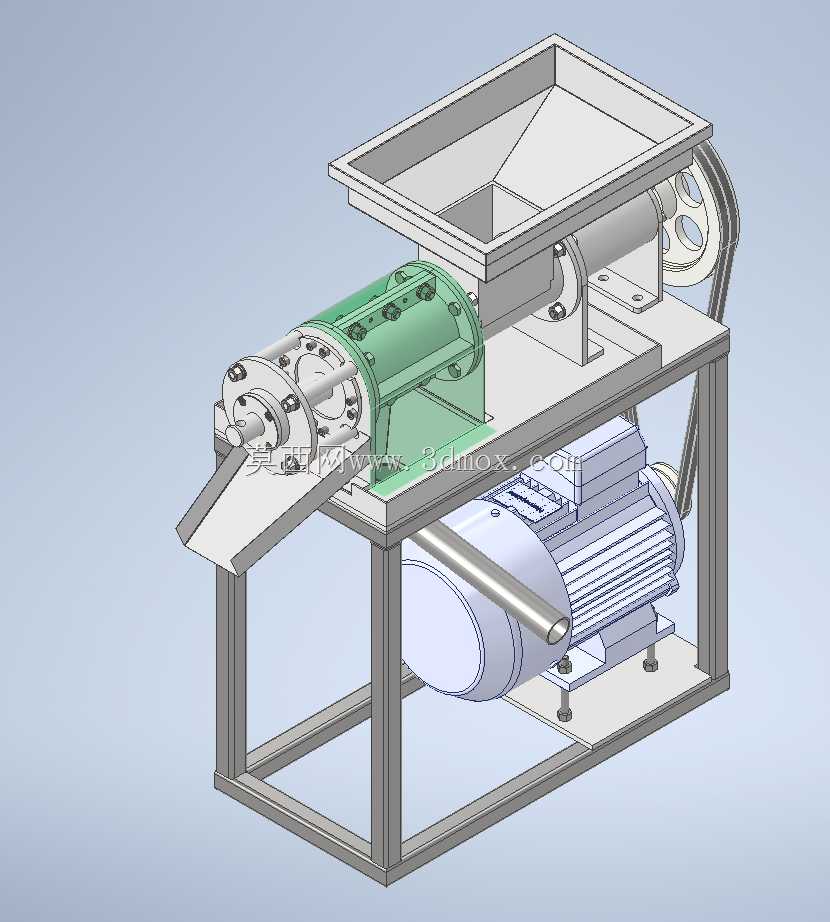

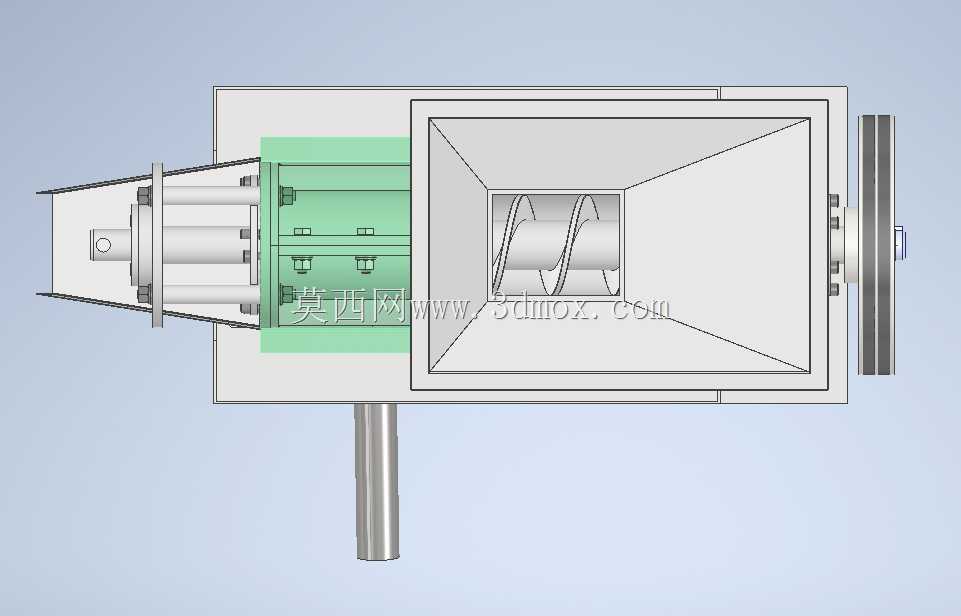

　　在果蔬加工、粮油预处理、农副产物资源化处理的生产环节中，螺旋脱水压榨设备是衔接前段清洗破碎与后段烘干、精深加工的核心固液分离单元，其运行稳定性直接决定整条产线的处理效率与物料脱水后含水率指标。这套设备的整体结构采用方管焊接机架作为承载基体，所有功能部件均以机架为安装基准排布，机架底部预留的安装孔位可适配不同车间的地面固定需求，整机安装边界控制在长1200mm、宽600mm、高900mm范围内，无需额外开挖设备基础，可直接布置于标准生产车间的流水线工位，适配多数中小型食品加工企业的车间空间规划。设备顶部设置的敞口式受料斗采用大倾角溜槽结构，进料口尺寸匹配前段破碎设备的出料落差，可避免湿黏物料在进料环节出现架桥、堵料问题，

　　受料斗与螺旋输送腔采用法兰快拆结构连接，日常清理残留物料时无需拆卸主体结构，可有效降低生产间隙的设备维护工作量。核心压榨段采用变螺距螺旋轴设计，从进料端向出料端方向，螺旋叶片的导程逐步缩小，同时螺旋腔的过流截面积同步收窄，物料在向前输送的过程中持续受到递增的挤压力，物料内裹挟的游离水通过螺旋腔下部的筛网缝隙排出，筛网采用楔形条缝结构，缝隙宽度根据常见食品加工物料的纤维粒径设置为0.5mm，既可以保证脱水效率，又能避免物料纤维随沥水流失，减少加工过程中的原料损耗。螺旋轴的驱动端采用皮带轮减速传动结构，搭配卧式异步电机提供动力，传动比设置可将螺旋轴的工作转速控制在60-80r/min区间，

　　低转速运行既可以保证物料在压榨腔内有足够的停留受压时间，又能避免转速过高导致物料随螺旋叶片空转、无法形成有效挤压层的问题，同时皮带传动具备过载缓冲特性，当进料量瞬时超标或混入硬质异物时，皮带可通过打滑保护核心传动部件不受刚性冲击损坏。压榨段的出料端设置有可调节压力的出料阻料挡板，通过调整挡板的压紧弹簧预紧力，可改变压榨腔末端的出料阻力，进而调整物料在压榨腔内的受压强度，适配不同含水率特性的加工物料——比如处理含水率较高的果蔬渣时，可适当调高挡板预紧力提升压榨比，处理含油量较高的油料作物胚片时，可适当调低预紧力避免过度压榨导致油分中渣含量超标。设备的沥水段下方设置有倾斜式集水溜槽，沥出的液体可通过溜槽自流汇入车间的废液收集管路，

　　无需额外配置导流泵，简化现场配套管路的布置。螺旋腔的上半部分采用剖分式护罩结构，护罩通过快拆螺栓与腔体连接，当需要检查螺旋叶片磨损情况、清理筛网堵塞缝隙时，可快速拆开护罩进行作业，无需整体拆解螺旋组件。从结构设计的合理性角度来看，这套设备的所有转动部件均设置有安全防护结构，皮带传动部位加装了封闭式防护罩，避免生产过程中操作人员误触转动部件引发安全风险；机架的焊接位置均做了去焊渣、圆角打磨处理，与物料接触的部件全部采用304不锈钢材质制作，符合食品加工设备的卫生要求，可避免物料接触部位出现锈蚀、物料残留变质的问题。设备的动力部件安装在机架下部的预留安装位，重心整体偏下，运行过程中的振动幅度较小，无需额外加装减震阻尼部件即可保证运行平稳。在实际选型适配过程中，可根据产线的处理量需求调整螺旋直径与有效压榨段长度，当前展示的结构规格可适配每小时300-500kg的湿物料处理需求，完全满足中小型食品加工产线的产能要求，同时设备的整体结构模块化程度较高，易损件如筛网、螺旋叶片、传动皮带均为通用规格，后期维护更换的配件采购成本较低，可有效降低设备全生命周期的使用成本。
