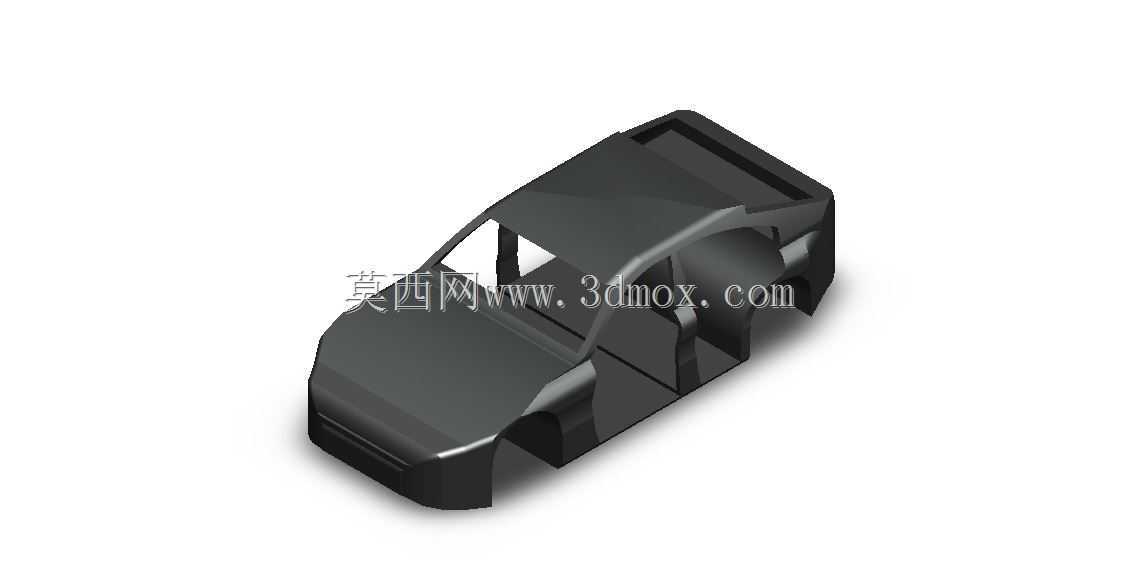

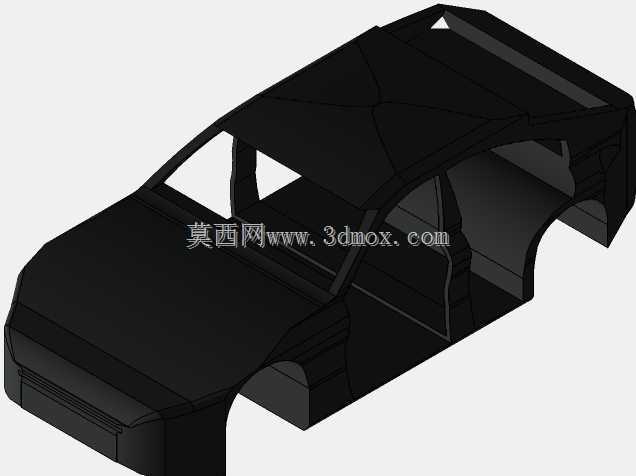

乘用车车身壳体结构三维数模

　　该车身壳体三维数模可覆盖整车研发全流程的多场景应用，在概念设计阶段，结构工程师可依托该数模快速完成整车总布置的边界校核，匹配动力总成、底盘悬架、内饰电气系统的安装空间，避免后续详细设计阶段出现硬点干涉问题；在样车试制环节，工艺人员可基于该壳体数模拆分冲压件分缝线，规划焊装工位的夹具定位点，提前验证侧围、顶盖、地板等大总成的焊接可达性；在高校车辆工程专业的教学场景中，该数模也可作为承载式车身结构的教学案例，帮助学生理解车身传力路径的设计逻辑。从功能特性来看，该数模还原了承载式车身的基础受力框架，完整保留了乘员舱的环形传力结构：前纵梁的溃缩引导段、A柱上下接头的加强结构、门槛梁的腔体走向、后纵梁的载荷传递路径都做了几何还原，

　　没有做过度的工艺细节简化，能够支撑正面碰撞、侧面碰撞的初步CAE前处理建模，工程师可直接在该数模基础上抽取中面、赋予料厚属性，搭建碰撞仿真的基础模型。数模同时预留了前后风挡、侧窗的安装止口边界，车门铰链的安装面坐标也做了精准对齐，可直接对接车门总成、开闭件系统的装配校核，不需要额外调整安装基准。设计思路上，该数模遵循了量产乘用车车身的拓扑优化逻辑，没有为了外观曲面流畅度牺牲结构合理性：乘员舱区域的环形结构保持了连续的载荷传递路径，没有出现硬点断点；前舱区域预留了动力总成的悬置安装凸台位置，轮拱区域的曲面避让了转向轮的最大跳动行程；尾部行李箱的开口尺寸符合常规三厢乘用车的取放空间要求，后围板的位置预留了后保险杠、尾灯的安装空间。

　　整个壳体的曲面做了连续的G1过渡，没有出现碎面、尖角等不利于后续冲压工艺分析的几何问题，分模线的位置也贴合量产车的冲压工艺拆分逻辑，侧围外板作为整体大曲面件，没有出现不合理的特征拆分，能够减少后续模具开发的工序数量。从外形尺寸与安装边界来看，该数模的整车外廓尺寸符合常规A级三厢乘用车的尺寸区间，轴距对应的地板纵梁间距匹配主流紧凑级车型的底盘布置空间，乘员舱的横向宽度能够满足常规五座车型的座椅布置需求，前排座椅的安装横梁位置预留了足够的滑轨调节行程，后排地板的凸起高度符合前置前驱车型的排气管、燃油管布置避让需求。车身与底盘的安装硬点共设置了六处，分别对应前副车架的四个安装点与后扭力梁/多连杆悬架的两个安装点，

　　硬点坐标的相对公差控制在建模精度范围内，不会出现后续底盘装配时的坐标偏差。车门开口的边界尺寸符合人机工程要求，上下车的空间预留满足成年乘员的进出姿态需求，门槛梁的高度也匹配常规乘用车的上下车便利性设计，没有出现过高导致上下车不便的问题。需要注意的是，该数模为车身基础壳体结构，未包含内外饰附件、加强板、焊点等详细工艺特征，在用于详细生产设计时，需要根据具体车型的定位补充对应区域的加强结构、安装支架以及焊点布置，同时根据选定的板材性能调整料厚分布，针对碰撞传力路径上的关键部件做进一步的结构优化。
