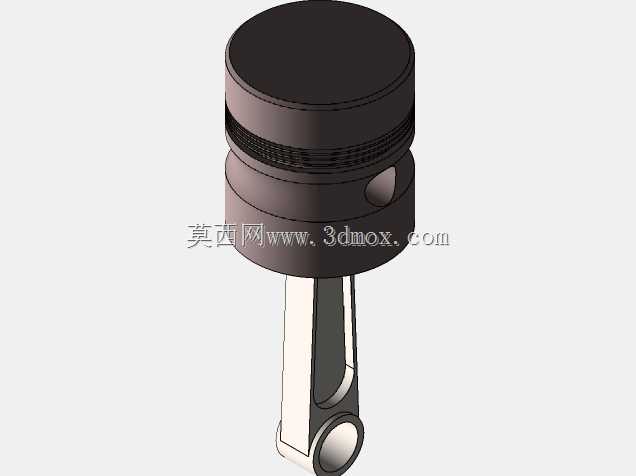

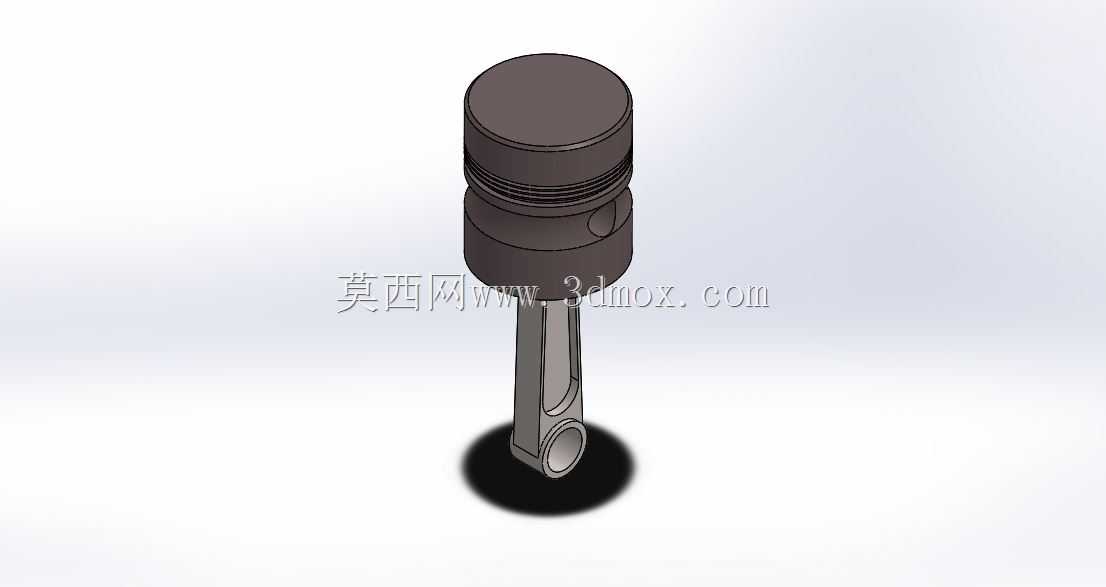

CA6140车床用活塞连杆组件结构设计

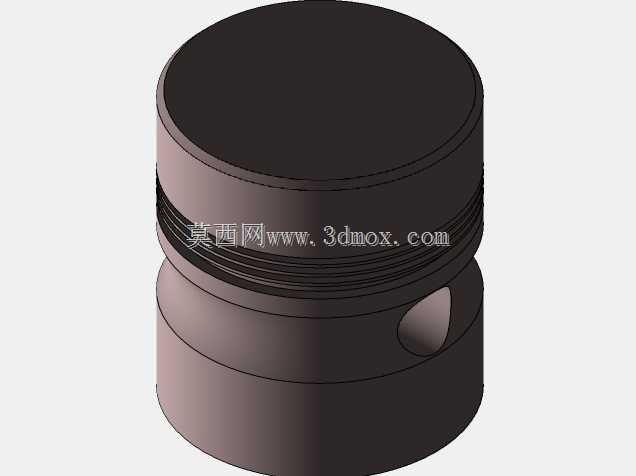

　　这套活塞连杆组件的三维结构，最初是为CA6140车床配套的润滑系统驱动单元做的结构验证，后续也可直接适配小排量通用内燃机、小型往复式空压机的动力传递场景。在车床的润滑系统里，该组件作为曲柄滑块机构的核心执行端，将主轴传递的旋转运动转化为柱塞的往复直线运动，为导轨、主轴箱的润滑点位提供稳定的压力供油，避免高速运转工况下出现干摩擦磨损。从功能特性来看，活塞头部预留了三道环槽结构，最上方两道为气环安装位，最下方为油环安装位，气环负责密封燃烧室或泵腔的压力介质，避免工作过程中出现压力泄漏导致输出效率下降，油环则负责刮除缸壁上多余的润滑油，防止润滑油窜入工作腔造成介质污染。活塞裙部采用了微椭圆的截面设计，

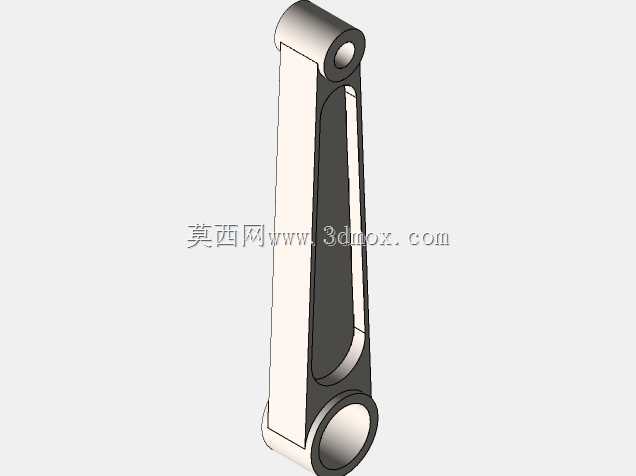

　　在工作受热膨胀后能保持与缸壁的均匀贴合，避免冷态间隙过大出现敲缸异响，同时也能防止热态下膨胀卡滞。连杆部分采用了工字形截面的杆身设计，在保证足够的抗弯、抗扭强度的前提下，尽可能降低了组件的往复运动惯量，减少高速运转时的惯性冲击载荷。设计过程中，首先根据配套缸径确定了活塞的外径尺寸，活塞总高度控制在外径的1.1倍左右，保证往复运动过程中的导向稳定性，活塞销孔的中心位置距离活塞顶面的压缩高度，根据配套机构的压缩比参数做了精准匹配，确保上下止点位置的行程符合设计要求。连杆大小头的中心距根据曲柄半径做了对应匹配，连杆比控制在0.28的合理区间，降低活塞运动过程中的侧压力，减少缸壁的偏磨损耗。连杆小头采用了全浮式活塞销的安装结构，

　　销孔内部预留了衬套安装位，工作过程中活塞销可在连杆小头和活塞销座内自由转动，让磨损均匀分布在整个销的表面，延长部件的使用寿命。连杆大头采用了平切口的分体式结构，配套连杆螺栓完成与曲柄销的紧固连接，结合面处做了定位结构设计，避免装配过程中出现错位导致轴瓦配合间隙异常。安装边界方面，活塞外径与配套缸筒的配合间隙控制在0.03-0.05mm区间，适配常温下的装配需求，活塞环的开口间隙根据工作温度区间设置在0.2-0.4mm，避免热态下环口顶死造成拉缸故障。连杆大头的轴瓦孔径与曲柄销的配合采用基孔制的间隙配合，保证运转过程中能形成稳定的润滑油膜，连杆螺栓的预紧力矩按照材料屈服强度的70%设置，避免往复载荷下出现螺栓松动脱落的故障。

　　在实际建模过程中，对活塞的销座位置做了加强筋过渡处理，分散活塞销传递的爆发压力，避免应力集中导致销座开裂；连杆杆身与大小头的过渡位置采用了大圆角过渡，减少应力集中点，提升组件的疲劳强度。整个组件的所有配合面都做了公差匹配设计，装配时无需额外修配即可满足运动需求，可直接用于虚拟装配验证、运动仿真分析，也可作为同类组件设计的参考模板，帮助结构设计人员快速完成相似动力传递组件的方案迭代，减少重复建模的工作量。
